Від антени до модема: як не втратити швидкість 4G/5G інтернету на кабелях і роз'ємах

Можна купити дорогу антену на 21 dBi, але через невдалий кабель, дешевий пігтейл, зайві перехідники або поганий монтаж втратити значну частину її ефективності. Результат визначає весь високочастотний тракт, а не одна деталь.

Чому швидкість мобільного інтернету залежить не лише від антени?

Коли користувач хоче покращити мобільний зв’язок, перша думка зазвичай одна: потрібна потужніша антена для інтернету. Але дві однакові антени можуть дати різний результат навіть за схожих умов. Причина в тому, що після приймання радіохвилі сигнал ще має пройти кабель, роз’єми, пігтейл і доріжки плати роутера. Кожна ділянка може додати затухання або відбиття.

Якщо після встановлення дорогої антени швидкість майже не змінилася, проблема часто полягає не в антені. У більшості випадків втрати виникають у кабелі, роз'ємах, пігтейлі або через неправильний монтаж. Саме тому весь тракт передачі сигналу повинен працювати як єдина система.

Більшість покупців оцінює підсилення антени, категорію модема та покриття оператора. Натомість кінцеву швидкість мобільного інтернету часто визначають довжина й тип кабелю, відповідність 50 Ом, якість конекторів і монтаж. Система працює настільки добре, наскільки добре працює її найслабша ланка.

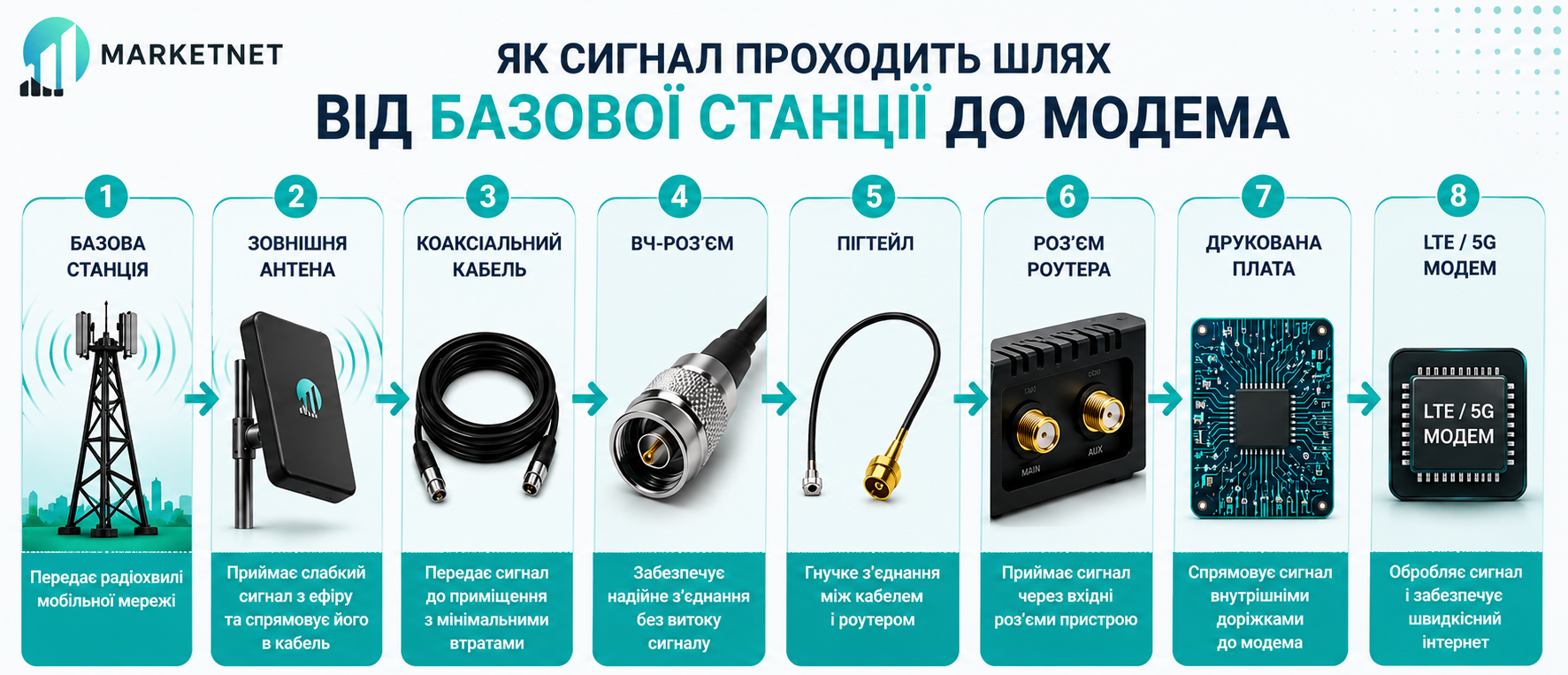

Як сигнал проходить шлях від базової станції до модема

Сигнал проходить через три різні «світи»: круглу геометрію кабелю, діелектрик і контакти роз’єму та плоскі мідні доріжки плати. Коаксіальний кабель утримує центральну жилу в центрі екрана; роз’єм повинен продовжити цю геометрію без різкого стрибка імпедансу; плата перетворює круглу структуру поля на мікросмужкову. Люфт, зміщення контакту або неправильний обжим створюють неоднорідність, через яку частина хвилі відбивається назад.

Для користувача це звичайні деталі, але для радіохвилі кожен перехід є зміною середовища. Якісний тракт зберігає однаковий хвильовий опір уздовж усього шляху. Саме тому важливі не тільки марка кабелю, а й точність монтажу конектора та конструкція входу роутера.

Золоте правило високочастотного тракту

Коаксіальний кабель забезпечує хвильовий опір 50 Ом у круглій геометрії, а друкована плата модема або роутера – ті самі 50 Ом уже в плоскій. Завдання роз'ємів і переходів – зберегти це погодження на всьому шляху проходження сигналу. Будь-яка різка зміна геометрії або хвильового опору призводить до відбиття частини енергії та додаткових втрат.

Де втрачається сигнал у LTE та 5G обладнанні?

Окремо кожна втрата може здаватися незначною, але вони додаються. Наприклад, 2 дБ у кабелі, 0,3 дБ у конекторах і 0,7 дБ у пігтейлі разом дають близько 3 дБ – тобто до приймача доходить приблизно половина потужності, що надійшла в тракт. Це не дорівнює прямій втраті швидкості, але зменшує запас сигналу та може погіршити SINR, стабільність і вибір модуляції.

Чому кабель визначає половину успіху LTE/5G комплекту?

Антена приймає сигнал, але саме кабель вирішує, скільки енергії дійде до модема. Зі зростанням частоти затухання збільшується: лінія, яка прийнятно працює на 800–900 МГц, може виявитися невдалою для LTE 2600 або 5G NR 3500. Тому кабель RG58 доцільний переважно для коротких ділянок, а довгі траси потребують кабелю з меншими втратами.

Який кабель для антени вибрати?

Кабель RG58 приваблює низькою ціною та гнучкістю. Для 1–3 м це практичний варіант, на 5–7 м його використання ще може бути виправданим, залежно від частоти й якості кабелю, а для 10 м і більше варто рахувати втрати та порівнювати з товстішими лініями. Важливо: назва типу не гарантує однакових характеристик – два кабелі RG58 від різних виробників можуть відрізнятися матеріалом жили, щільністю екрана й фактичним затуханням.

Для більшості домашніх комплектів добрим балансом ціни, гнучкості та затухання є кабель 5D-FB. Для довших зовнішніх трас варто розглядати кабель RG-8. Останній має низькі втрати, але дорожчий, товщий і складніший у монтажі, тож для 5–7 метрів якісний 5D-FB часто практичніший за надмірно жорстку професійну лінію.

*Значення в таблиці є типовими орієнтирами: фактичне затухання залежить від виробника, матеріалів і конкретної конструкції. Головне правило – не брати кабель «із великим запасом». Кожен зайвий метр додає втрати; краще перенести роутер ближче до антени, ніж залишати кілька метрів у бухті.

Під час вибору враховуйте не лише втрати. Товстий кабель складніше провести через отвір, він потребує більшого радіуса вигину та може пошкодити компактний SMA-порт своєю вагою.

Практичний приклад

Дві однакові панельні антени 21 dBi під'єднані кабелями довжиною 15 м. У першому випадку використано RG58, у другому – 5D-FB. За гарного рівня сигналу різниця може бути мінімальною. Проте в зоні нестабільного покриття кабель 5D-FB із нижчим затуханням нерідко стає вирішальним фактором для стабільної роботи LTE або 5G, зменшення кількості обривів і підтримання вищої швидкості передачі даних.

Кабель 50 Ом чи 75 Ом: чому це важливо?

Для LTE/5G стандартом є кабель 50 Ом. Це не звичайний опір мультиметра, а хвильовий імпеданс, який задають діаметр центральної жили, відстань до екрана, матеріал діелектрика та геометрія. Значення 50 Ом стало компромісом між передаванням потужності та низькими втратами.

Телевізійний кабель 75 Ом технічно може працювати, але створює неузгодженість. Лише через перехід 50–75 Ом теоретична втрата невелика – близько 0,18 дБ. На практиці проблема посилюється F-конекторами, додатковими адаптерами, характеристиками конкретного кабелю та якістю екрана. Тому 75-омну лінію можна використати для короткого тесту, але не як оптимальне постійне рішення.

Що відбувається при неузгодженні?

Коли хвиля доходить до ділянки з іншим імпедансом, одна її частина проходить далі, а інша відбивається. На прийманні це зменшує корисний запас сигналу; на передаванні частина енергії модема повертається до джерела. Короткий якісний 75-омний кабель інколи працює краще, ніж дуже поганий 50-омний, тому оцінювати потрібно весь тракт, а не одну цифру на оболонці. Проте для штатної LTE/5G системи правильним рішенням залишається єдиний стандарт 50 Ом від антени до модема.

Як правильно вибрати роз’єми?

Роз’єм не підсилює сигнал, але неточна геометрія, поганий контакт або волога можуть його суттєво погіршити.

• SMA роз’єм широко використовується на LTE/5G роутерах і антенах: він компактний, має різьбову фіксацію та придатний для високих частот. Гайку потрібно затягувати щільно, але без пасатижів «до хруста».
• Зовні схожий RP-SMA має зворотну конфігурацію центрального контакту й частіше застосовується у Wi-Fi. Однакова різьба не означає сумісність. Для зовнішніх професійних антен і товстих кабелів часто використовують N-Type – великий, механічно міцний роз’єм, зручний для вуличних інсталяцій.
• U.FL та IPEX/MHF – мініатюрні внутрішні роз’єми на платах роутерів і модемів. Вони не призначені для регулярного від’єднання: неправильний кут або надмірне зусилля легко пошкоджують контактну групу.

Як не помилитися з конектором?

Перед замовленням потрібно перевірити одразу три речі: тип корпусу, «стать» зовнішньої частини та наявність центрального піна або гнізда. У SMA й RP-SMA саме центральний контакт найчастіше спричиняє плутанину. Не варто визначати сумісність лише за фотографією різьби. Для зовнішнього монтажу також перевіряйте, чи роз’єм розрахований на конкретний діаметр кабелю: конектор для RG58 не можна якісно встановити на 5D-FB або RG-8.

Чому дешевий пігтейл може «з’їсти» дорогу антену?

Пігтейл – короткий ВЧ-кабель, що з’єднує основну лінію з модемом або внутрішнім роз’ємом. Через малий діаметр він має вищі втрати на метр, ніж магістральний кабель. Найчастіші проблеми – слабкий екран, неякісний обжим, зміщений центральний контакт, надмірна довжина та різкий перегин біля конектора.

Навіть справний тонкий пігтейл має сенс робити коротким. Його завдання – забезпечити гнучкий перехід, а не замінити основну кабельну магістраль. Не згинайте його безпосередньо біля обтиску, не використовуйте як ручку для переміщення роутера й не допускайте постійного бокового натягу.

Кейс із практики Marketnet

Клієнт використовував панельну антену 21 dBi, 10 м кабелю 5D-FB і сучасний LTE-роутер, але швидкість залишалася низькою, а SINR – нестабільним. Перевірка показала пошкодження центрального контакту дешевого пігтейла. Після його заміни система запрацювала стабільно без заміни антени чи роутера.

Якісний пігтейл має рівномірний кабель, центральний контакт без перекосу, відсутність люфту й захисну втулку біля роз’єму. Використовуйте мінімальну довжину та не тягніть за кабель під час від’єднання.

(Н2) 4 основні причини втрати сигналу

1. Діелектричні втрати. Частина енергії витрачається на поляризацію ізолятора між жилою та екраном. Вони зростають із частотою, погіршуються через дешевий матеріал і вологу всередині кабелю.
2. Омічні втрати. Центральна жила та екран мають опір. На високих частотах діє скин-ефект: струм проходить переважно по поверхні металу. Тому важливі діаметр, матеріал і якість покриття провідника.
3. Втрати на випромінювання. Пошкоджений або рідкий екран, щілина в конекторі чи поганий обжим перетворюють кабель на небажану антену: частина сигналу виходить назовні, а завади проникають усередину.
4. Втрати через відбиття. Стрибок хвильового опору через деформацію, перегин, невідповідний роз’єм або перехід 50/75 Ом повертає частину хвилі назад. Такі відбиття погіршують і приймання, і висхідний канал.

Як розпізнати проблему екрана?

Якщо рівень або стабільність зв’язку помітно змінюються, коли ви торкаєтеся кабелю чи рухаєте його біля роз’єму, це може вказувати на пошкодження екрана, нестабільний контакт або дефект конектора. Справна коаксіальна лінія не повинна критично реагувати на легкий дотик.

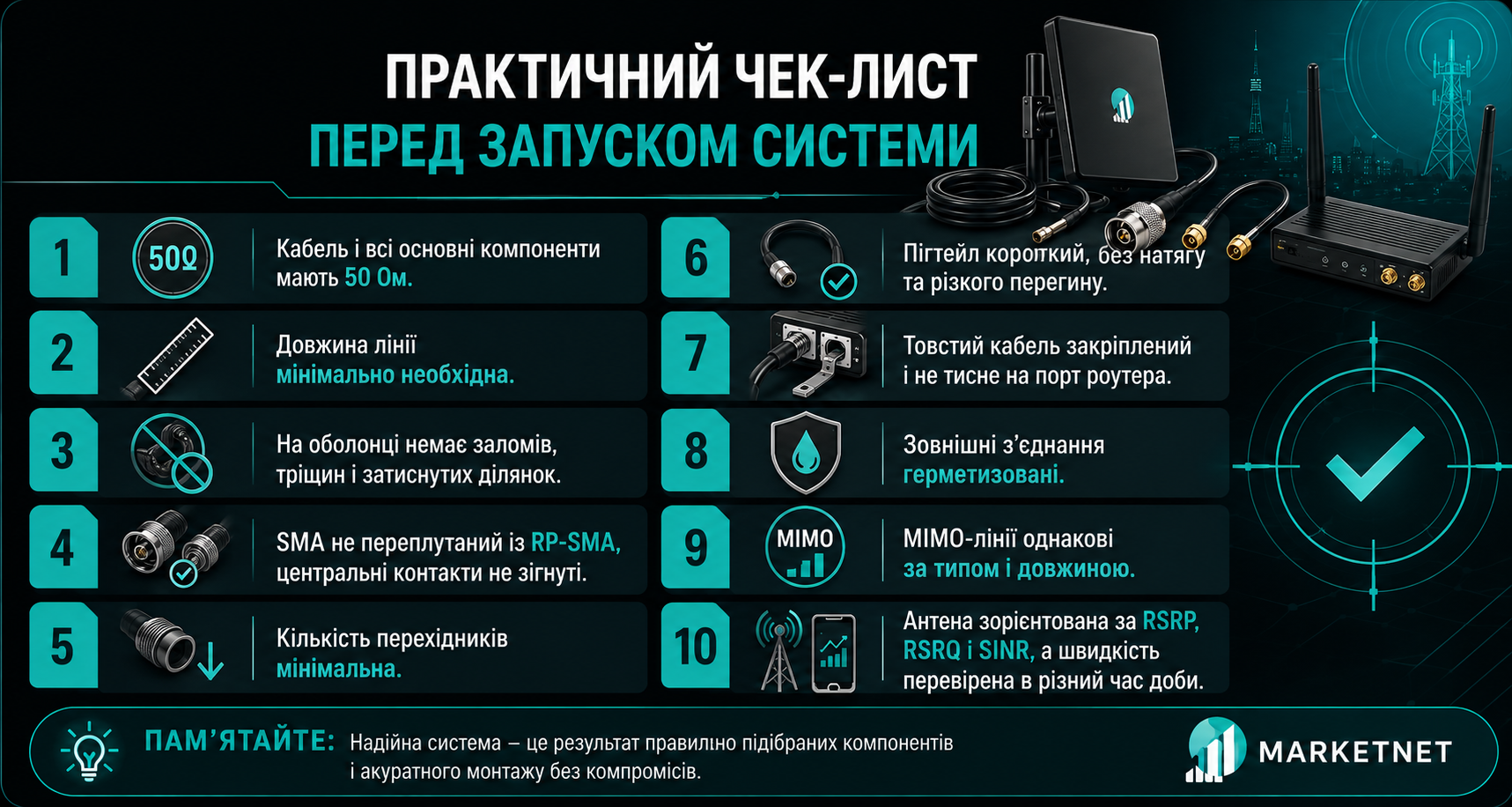

Як правильно монтувати LTE-комплект?

• Залишайте мінімально необхідну довжину кабелю та невеликий технологічний запас без великих бухт.
• Не згинайте кабель гостро й не затискайте його дверима або вікном; дотримуйтеся допустимого радіуса вигину.
• Уникайте ланцюжків адаптерів. Краще одразу замовити кабель із потрібними конекторами.
• Затягуйте SMA щільно, але без надмірного зусилля; обертайте гайку, а не весь кабель.
• Герметизуйте зовнішні з’єднання самовулканізуючою стрічкою або спеціальним кожухом.
• Фіксуйте вагу товстого кабелю окремим кріпленням, щоб вона не навантажувала порт роутера.
• Для MIMO 2×2 використовуйте два однакові кабелі однакової довжини та з однаковими роз’ємами.

Практичні правила монтажу MIMO

У MIMO 2×2 два канали мають працювати симетрично. Якщо одна лінія довша, пошкоджена або має інший тип кабелю, модем отримує різний рівень сигналу на входах. Це не обов’язково повністю вимкне MIMO, але може зменшити його переваги. Тому обидва кабелі бажано прокладати разом, однаково фіксувати й герметизувати.

Як перевірити якість тракту: S11, S21, VSWR, Return Loss?

VSWR або коефіцієнт стоячої хвилі показує якість погодження: 1,0 – ідеал; до 1,5 – відмінно; 1,5–1,8 – добре; понад 2,0 – привід перевірити антену, кабель і роз’єми.

• S11 характеризує відбитий сигнал. Чим «глибший» мінус, тим краще: приблизно −20 дБ – дуже добре, −10 дБ – нижня практична межа. Return Loss описує те саме у додатному поданні: 20 дБ краще за 10 дБ.
• S21 показує передавання між двома портами. Для пасивного кабелю його модуль пов’язаний з Insertion Loss: чим ближче результат до 0 дБ, тим менше втрат. Орієнтовно −3 дБ означає проходження половини потужності, −6 дБ – близько чверті.

Як читати ці показники без інженерної підготовки:

S11 і Return Loss описують відбиття, але з різними знаками: S11 зазвичай показують від’ємним числом, а Return Loss – додатним. Тому S11 −20 дБ і Return Loss 20 дБ описують однаково добре погоджений рівень. S21 для пасивної лінії також зазвичай від’ємний: значення −1 дБ краще за −3 дБ, бо до другого порту доходить більше енергії.

Вимірювання виконують векторним аналізатором мереж або NanoVNA. Звичайному користувачу важливо розуміти логіку: високий VSWR вказує на проблеми погодження, а великі втрати S21 – на затухання кабелю чи переходів. Водночас низька швидкість за хорошого тракту може бути наслідком перевантаженої базової станції.

ТОП-10 помилок, через які не працює навіть дорога антена

У високочастотних системах навіть незначні недоліки мають кумулятивний ефект. Занадто довгий кабель, додатковий перехідник, неякісний пігтейл або недостатньо затягнутий роз'єм окремо можуть майже не вплинути на роботу системи. Проте разом вони здатні суттєво збільшити загальні втрати й звести нанівець переваги навіть дорогої антени.

1. Занадто довгий кабель. Зайві метри постійно додають затухання.
2. Довга траса на RG58. Тонкий кабель особливо втратний у верхніх LTE/5G діапазонах.
3. Телевізійний кабель 75 Ом. Додає неузгодженість, F-конектори та зайві адаптери.
4. F-конектори у LTE-тракті. Це не оптимальний інтерфейс для 50-омної системи мобільного зв’язку.
5. Неякісний пігтейл. Тонкий кабель, слабкий екран або пошкоджений контакт стають вузьким місцем.
6. Поганий обжим. Пошкодження екрана чи жили створює втрати та відбиття.
7. Люфт у роз’ємі. Нестабільний контакт проявляється під час руху кабелю.
8. Багато перехідників. Кожен адаптер додає контактні переходи й ризик несправності.
9. Невдале місце антени. Металевий дах, стіна або неправильний напрямок не компенсує жоден кабель.
10. Відсутність герметизації. Волога окиснює контакти й змінює властивості діелектрика.

Після монтажу не обмежуйтеся одним Speedtest. Зафіксуйте RSRP, RSRQ і SINR до та після підключення, перевірте частотний діапазон і повторіть вимірювання в однаковий час. Якщо сигнал став кращим, але швидкість не зросла, причина може бути в завантаженні базової станції, тарифі або можливостях модема, а не в кабельному тракті.

Головне, що потрібно запам’ятати!

Антена не створює сигнал із нічого – вона приймає те, що є в ефірі. Завдання кабелю, конекторів і пігтейла – доставити його до модема з мінімальними втратами. Якісний тракт не замінює правильне розташування антени та вільну базову станцію, але дозволяє повністю використати потенціал обладнання.

Висновок

Швидкість 4G/5G залежить не лише від антени чи модема. Це результат роботи всього високочастотного тракту – від антени до модема. Правильно підібраний кабель, сумісні роз'єми, якісний пігтейл, мінімальна кількість адаптерів і захищений монтаж дозволяють зберегти сигнал. Одна слабка деталь здатна перекреслити переваги дорогого комплекту, тоді як збалансована система забезпечує стабільніше з'єднання та максимальну віддачу від доступної мережі.

Якщо ви не впевнені, яке обладнання підійде саме для ваших умов, зверніться до фахівців marketnet.ua. Понад 10 років ми допомагаємо підбирати антени, кабелі, роз'єми та готові 4G/5G комплекти для приватних будинків, підприємств і професійних систем зв'язку. Наші спеціалісти допоможуть підібрати надійне рішення з урахуванням місця встановлення, відстані до базової станції та особливостей покриття, щоб обладнання працювало максимально ефективно.

Поширені запитання (FAQ)

• Який кабель краще для 4G/5G антени? Для більшості домашніх інсталяцій – 5D-FB. Для довгих трас і мінімальних втрат – RG-8, якщо жорсткість і ціна не заважають монтажу.
• Чи можна використовувати телевізійний кабель? Для короткого тесту – так, але постійний тракт краще будувати на 50 Ом із відповідними ВЧ-роз’ємами.
• Яка максимальна довжина кабелю? Універсальної цифри немає: вона залежить від типу кабелю та частоти. Чим вища частота й довша лінія, тим важливіше низьке затухання.
• Що краще: RG58 чи 5D-FB? На короткій ділянці різниця може бути невеликою. На 5–10 м і у верхніх LTE-діапазонах 5D-FB зазвичай вигідніший за втратами.
• Коли потрібен кабель RG-8? Кабель RG-8 доцільно використовувати, коли відстань між антеною та роутером перевищує 10–15 метрів або необхідно мінімізувати втрати сигналу на частотах 4G і 5G. Завдяки більшому діаметру та нижчому загасанню порівняно з тоншими кабелями він краще підходить для довгих фідерних ліній, стаціонарних систем зв'язку, базових станцій, репітерів і професійних LTE/5G комплектів.
• Чим SMA відрізняється від RP-SMA? – Різьба схожа, але центральні контакти мають зворотну конфігурацію, тому роз’єми не можна вибирати лише за зовнішнім виглядом.
• Навіщо потрібен пігтейл? Він з’єднує основний кабель із портом модема, узгоджує типи конекторів і зменшує механічне навантаження на компактний роз’єм.
• Чому після встановлення антени швидкість не зросла? Можливі втрати в кабелі, пошкоджений пігтейл, неправильний напрямок, невдалий діапазон або перевантажена базова станція.
• Чи впливають перехідники на якість сигналу? Так. Кожен адаптер додає контактні переходи, невелике затухання та ризик люфту або неузгодженості.
• Як зрозуміти, що проблема в кабелі? Показники змінюються під час руху кабелю, погіршуються після подовження або помітно поліпшуються з короткою тестовою лінією.
• Чи потрібно герметизувати зовнішні роз’єми? Так. Герметизація захищає від води й конденсату, які спричиняють окиснення та збільшення втрат.
• Як оцінити результат монтажу? Порівняйте RSRP, RSRQ, SINR, стабільність діапазону й швидкість у той самий час до та після встановлення.
