Людина як мережевий вузол: як працюють інтернет, зв’язок і передавання даних

Від сигналу в ефірі до даних на екрані

Коли людина відкриває сайт, запускає відеозв’язок або надсилає файл, вона бачить лише кінцевий результат. За цією простою дією стоїть багаторівнева телекомунікаційна система: абонентський пристрій, модем, маршрутизатор, антена, радіоканал або кабельна лінія, мережа оператора, магістральні вузли, дата-центр і сервер призначення. Кожен елемент виконує окрему функцію, а загальна якість сервісу визначається найслабшою ланкою.

Порівняння людини з мережевим вузлом ми використали як інженерну метафору. Тіло в такій моделі нагадує апаратну платформу, нервова система – внутрішню шину обміну, мозок – обчислювальний центр, пам’ять – локальне сховище, мова – протокол передавання, а суспільство та цифрові сервіси – розподілене інформаційне середовище. Ця аналогія не доводить існування свідомості поза мозком, проте добре показує, що інформаційний процес ніколи не зводиться до одного компонента.

Для наших клієнтів практичний висновок інший: недостатньо придбати будь-який роутер і очікувати стабільної роботи. Потрібно враховувати параметри мобільної мережі, можливості модему, характеристики антени й кабелю, якість Wi-Fi та резервне живлення. Тож цей матеріал створений для користувачів, які хочуть розуміти не лише назви технологій, а й реальні принципи роботи мережевого обладнання.

Обладнання для інтернету як єдина система

Побутова помилка полягає у спробі оцінювати кожний пристрій ізольовано. Користувач може купити 5G роутер, але встановити його в металевій шафі. Може змонтувати потужну зовнішню антену, проте під’єднати її довгим тонким кабелем із високими втратами. Може отримати добрий мобільний канал і втратити половину швидкості через перевантажений Wi‑Fi 2,4 ГГц. У всіх випадках окремий компонент формально якісний, однак система працює слабко.

Технічна архітектура абонентського доступу складається з чотирьох рівнів:

1. Фізичний канал: радіохвиля, оптичне волокно, мідна лінія або супутниковий тракт.
2. Абонентське обладнання: модем, LTE маршрутизатор, ONU, термінал Starlink.
3. Локальна мережа, де працюють Ethernet, Wi‑Fi, комутатори, точки доступу, VLAN і правила QoS.
4. Сервіси: DNS, VPN, хмарні платформи, корпоративні застосунки, відеоспостереження та телефонія.

Надійна мережа будується згори вниз. Спочатку визначають завдання: кількість користувачів, потрібну пропускну здатність, критичність затримки, віддаленість об’єкта, можливість прокладання кабелю, потребу у резервуванні. Після цього підбирають канал і лише потім – обладнання для зв’язку. Такий підхід зменшує ризик переплати за функції, які не будуть використані, і допомагає уникнути вузьких місць.

Швидкість інтернету: чому «повна шкала» не гарантує результат

Індикатор рівня сигналу на смартфоні або роутері дає лише спрощене уявлення. Дві мережі з однаковою кількістю поділок можуть відрізнятися за швидкістю у кілька разів. Причина – різна ширина каналу, завантаження сектора, якість радіоефіру, підтримувана модуляція, кількість просторових потоків та політика оператора.

Уявімо два будинки, розташовані на однаковій відстані від базової станції. У першому напрямок на сектор відкритий, а роутер працює з Band 3 і Band 7 через Carrier Aggregation. У другому сигнал проходить крізь лісосмугу та дах із металочерепиці, а модем фіксується лише на одному низькочастотному діапазоні. Рівень RSRP може бути подібним, але SINR і доступна смуга відрізнятимуться. Перший користувач отримає стабільні 80–150 Мбіт/с, другий – нестабільні 10–25 Мбіт/с.

Швидкість інтернету залежить також від напрямку передавання. Завантаження даних і відправлення використовують різні ресурси мережі. Для відеоспостереження, резервного копіювання та віддаленої роботи важливий uplink. Для перегляду відео, оновлень і звичайного вебдоступу домінує downlink. Під час підбору обладнання потрібно враховувати обидва сценарії.

Основні параметри мобільного сигналу

RSRP, RSRQ та SINR: як читати показники 4G інтернету

• RSRP показує потужність опорного сигналу, який приймає модем. Цей параметр корисний для оцінювання покриття й орієнтації антени. Проте він не описує всю картину. Сильний RSRP у перевантаженому або зашумленому секторі не забезпечить високої пропускної здатності.
• RSRQ відображає якість радіоканалу з урахуванням загальної енергії в смузі. Значення погіршується, коли сектор перевантажений, поруч працюють інші передавачі або модем приймає кілька сигналів із різними затримками. У міській забудові RSRQ часто стає головним обмеженням навіть за невеликої відстані до вежі.
• SINR безпосередньо впливає на вибір модуляції та кодування. За високого показника мережа може передавати більше бітів у кожному символі. Коли шум зростає, модем переходить до стійкішої, але менш ефективної схеми. Це схоже на розмову в тихій кімнаті та на гучному вокзалі: в першому випадку можна говорити швидко й складними фразами, у другому доводиться спрощувати повідомлення та повторювати його.

Під час налаштування антени не слід орієнтуватися лише на один параметр. Найкраща точка – це компроміс між RSRP, RSRQ і SINR. Іноді поворот антени на кілька градусів трохи знижує рівень, але різко покращує співвідношення сигнал/шум. Підсумкова швидкість у такій позиції буде вищою.

LTE маршрутизатор, категорія модему та Carrier Aggregation

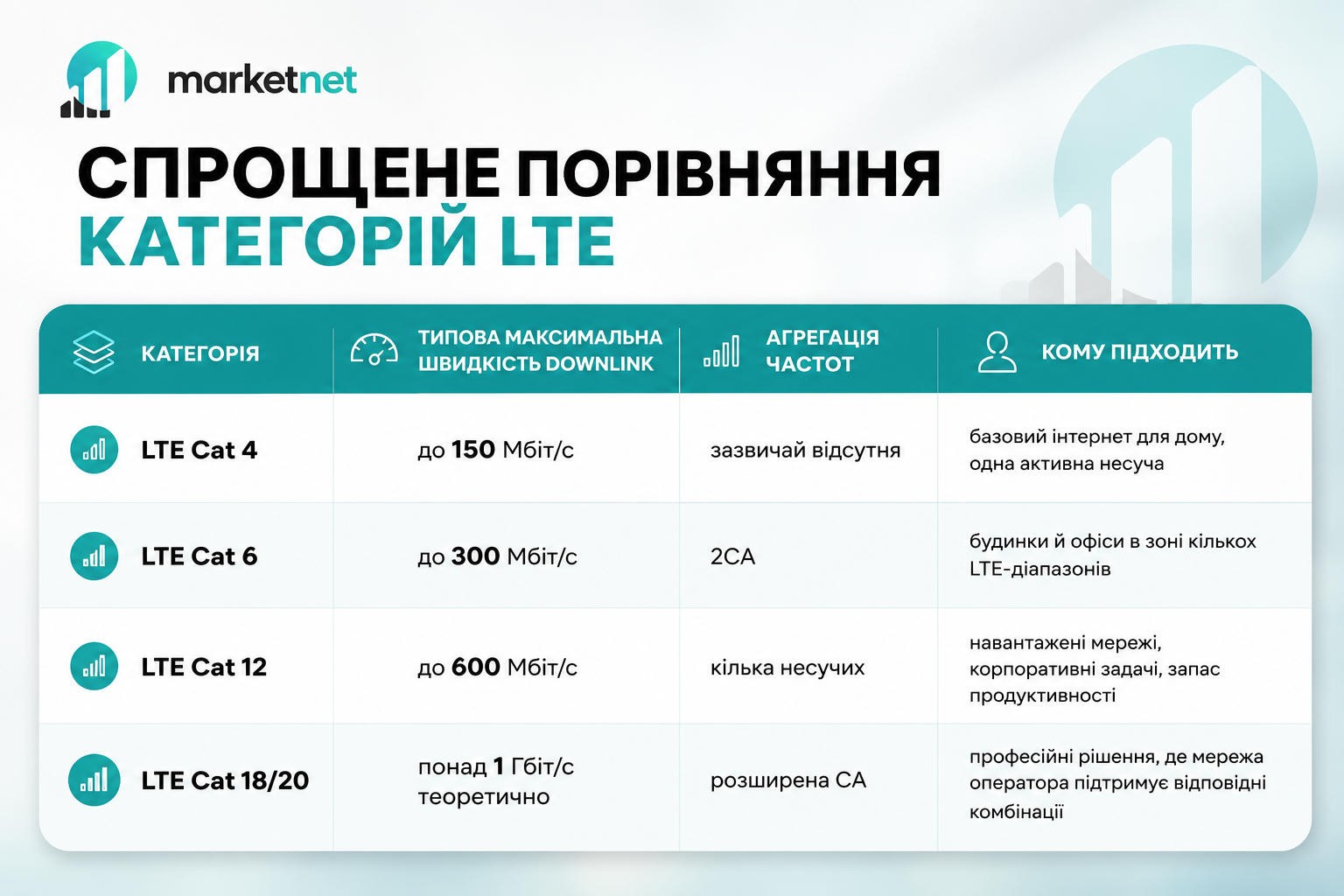

Категорія LTE визначає не лише паспортну максимальну швидкість. Вона пов’язана з кількістю підтримуваних несучих, схемою MIMO, шириною смуги, рівнем модуляції та обчислювальними можливостями модему. Модель Cat 4 зазвичай працює з однією несучою, тоді як Cat 6 і вище можуть об’єднувати кілька частотних блоків.

Carrier Aggregation дозволяє використовувати декілька LTE-діапазонів одночасно. Якщо оператор транслює Band 3 і Band 7, сумісний роутер може отримувати дані через обидва канали. Це не гарантує подвоєння швидкості, оскільки результат залежить від завантаження, ширини смуги та якості кожної несучої, проте потенціал системи стає значно вищим.

Для сільської місцевості інколи важливішою за максимальну категорію є підтримка потрібних діапазонів і стабільна робота із зовнішніми антенами. Для міського офісу, де доступні кілька частот і 4×4 MIMO, доцільно обирати продуктивнішу модель. Підбір лише за написом «до 300 Мбіт/с» не враховує реальних умов.

MIMO антена для 4G і 5G: просторові потоки замість «подвоєння потужності»

MIMO часто помилково трактують як використання двох антен для більшого підсилення. Насправді технологія працює зі структурою радіоканалу. Базова станція та модем передають або приймають кілька потоків даних через різні антенні гілки. За сприятливих умов це збільшує пропускну здатність без розширення частотної смуги.

У LTE найпоширенішою є схема MIMO 2×2. Дві антени або два елементи одного корпусу встановлюють із взаємно ортогональною поляризацією, часто ±45°. Модем аналізує сигнали з обох портів і розділяє потоки. Для повноцінної роботи потрібно підключити обидва кабелі до відповідних роз’ємів роутера.

У 5G застосовується Massive MIMO та формування променя. Базова станція використовує масив антенних елементів і змінює фазу сигналу, концентруючи енергію у напрямку абонента. Це підвищує ефективність спектра, але не скасовує вимог до якості радіоканалу, сумісності частот і правильного розташування обладнання.

Зовнішня антена корисна не лише на великій відстані. Вона дозволяє винести приймальний елемент із приміщення, де сигнал послаблюють залізобетон, енергозберігальні склопакети, фольговані утеплювачі, металеві конструкції та дах. У деяких випадках головний ефект дає не коефіцієнт підсилення, а краща позиція та нижчий рівень локальних завад.

Антени для роутера, коаксіальний кабель і втрати сигналу

Антена з високим паспортним підсиленням не гарантує відповідного приросту на вході модему. Частина енергії втрачається в кабелі, роз’ємах і перехідниках. Чим вища частота, тим помітнішими стають втрати. Довга лінія з тонкого кабелю може звести нанівець перевагу потужної антени.

Антени Marketnet підключаються до мобільних роутерів коаксіальним кабелем, а не витою парою. Вибір кабелю залежить від довжини траси, частотного діапазону, допустимого радіуса вигину та способу монтажу. Для коротких підключень достатньо використати кабель RG-58, для довших трас доцільний варіант із нижчим загасанням – кабель 5D-FB.

Роз’єми повинні відповідати обладнанню: SMA, TS9, CRC9, N-type або інші. Додатковий перехідник створює невеликі втрати й механічно ускладнює з’єднання. Під час монтажу зовні важливі герметизація, захист від вологи, надійне кріплення та формування кабельної петлі, яка не дозволяє воді стікати до роз’єму.

Практична послідовність монтажу зовнішньої антени

1. Визначити приблизний напрямок на потрібну базову станцію.
2. Встановити антену вище локальних перешкод, але без невиправдано довгого кабелю.
3. Підключити обидві гілки MIMO до роутера.
4. Контролювати RSRP, RSRQ, SINR і швидкість під час повільного повороту.
5. Зафіксувати положення, де показники стабільні не лише в момент тесту, а й протягом кількох хвилин.
6. Герметизувати зовнішні з’єднання та перевірити кабель на перегини.

Wi‑Fi роутер і локальна мережа: чому добрий мобільний канал може «зникнути» в приміщенні

Після отримання даних через LTE, 5G, оптику або Starlink маршрутизатор повинен передати їх локальним пристроям. Тут починається інша мережа зі своїми обмеженнями. Користувач може мати 200 Мбіт/с на WAN-порту, але отримувати 30 Мбіт/с у дальній кімнаті через слабке покриття Wi‑Fi.

• Діапазон 2,4 ГГц краще проходить крізь стіни, але має мало неперекривних каналів і часто перевантажений.
• Діапазон 5 ГГц забезпечує вищу швидкість і більше каналів, проте сильніше послаблюється конструкціями.

Wi‑Fi 6 додає ефективніше обслуговування багатьох клієнтів через OFDMA, удосконалений MU‑MIMO та планування ефіру.

У великому будинку один потужний роутер не завжди кращий за кілька правильно розташованих точок доступу. Передавач може “докричатися” до смартфона, але слабкий радіомодуль смартфона не забезпечить симетричний зворотний канал. Мережу слід планувати з урахуванням двостороннього зв’язку, матеріалу стін і кількості користувачів.

Для офісу корисними стають VLAN, гостьова мережа, QoS, централізоване керування точками доступу та дротовий backhaul.

• VLAN розділяє трафік співробітників, камер і гостей.
• QoS надає пріоритет телефонії, відеоконференціям або критичним сервісам. VPN створює захищений тунель між віддаленим працівником і корпоративною мережею.

Резервний інтернет: LTE, 5G, Starlink і автоматичне перемикання

Надійність визначається не середньою швидкістю, а здатністю системи продовжувати роботу після відмови. Для магазину, офісу, складу, медичного пункту або системи відеоспостереження навіть короткий розрив може бути дорожчим за додатковий канал.

Резервний інтернет можна побудувати на мобільній мережі, другому дротовому операторі або супутниковому каналі Starlink. Маршрутизатор із Dual WAN перевіряє доступність основного з’єднання та переводить трафік на резерв. Після відновлення можливе автоматичне повернення. Якість реалізації залежить від алгоритму перевірки, часу перемикання, правил маршрутизації та поведінки активних сесій. Резервування каналу без резервного живлення неповне. Якщо вимикається електроенергія, разом із нею зупиняються ONU, роутер, точки доступу та комутатор. Міні-UPS підходить для малопотужного мережевого обладнання, повнорозмірне ДБЖ – для декількох пристроїв, а зарядна станція забезпечує тривалу автономність. Потрібно перевірити напругу, струм, тип роз’єму, споживання та бажаний час роботи.

Варіанти підключення резервного інтернету

Практичні приклади підбору обладнання для інтернету

Приватний будинок за 8–12 км від базової станції

Початкові умови: смартфон біля вікна показує слабкий 4G, швидкість коливається від 5 до 20 Мбіт/с, у центрі будинку мережа переходить на 3G. Завдання – забезпечити інтернет для дому, відео, дистанційної роботи та декількох камер.

Доцільна конфігурація включає стаціонарний LTE маршрутизатор із роз’ємами для зовнішньої антени, направлену MIMO антену, коаксіальний кабель мінімально необхідної довжини та Wi‑Fi-систему, здатну покрити приміщення. Якщо оператор використовує кілька діапазонів, варто обрати модем із Carrier Aggregation. Перед купівлею корисно перевірити SIM-карти різних операторів у точці монтажу антени.

Очікуваний ефект: визначається не номінальним підсиленням, а покращенням SINR, стабільністю реєстрації та доступною смугою базової станції. За сприятливого напрямку реальне зростання швидкості може бути кратним, але чесна інженерна оцінка завжди враховує навантаження сектора.

Офіс із оптичним каналом і вимогою безперервної роботи

Основний канал – оптика, резерв – 4G або 5G інтернет. Маршрутизатор Dual WAN виконує автоматичне перемикання. Для локальної мережі використовуються керовані комутатори, окремі VLAN для співробітників, гостей і відеоспостереження, а QoS надає пріоритет IP-телефонії та корпоративним VPN-сесіям.

Живлення ONU, маршрутизатора та комутатора резервується ДБЖ. Якщо мобільний сигнал у серверній слабкий, зовнішню антену виносять на фасад або дах. Така архітектура захищає від аварії одного провайдера й дозволяє продовжити роботу під час коротких відключень електроенергії.

Мобільна точка доступу для поїздок і польової роботи

Для тимчасового використання потрібен мобільний роутер із акумулятором, підтримкою актуальних LTE-діапазонів і можливістю підключення зовнішніх антен. В автомобілі або пересувному пункті доцільна компактна всеспрямована MIMO антена. Вона поступається направленій за підсиленням, але не потребує постійного наведення на вежу.

Під час роботи в різних регіонах критичною стає сумісність із частотами операторів і можливість швидко змінювати SIM-карти. Для групи користувачів важливі ємність акумулятора, кількість одночасних Wi‑Fi-клієнтів, Ethernet-порт і підтримка заряджання від зовнішнього джерела.

Як фахівці Marketnet оцінюють задачу зв’язку

Експертний підбір починається не з назви моделі, а з опису об’єкта. Потрібно знати місце встановлення, операторів, орієнтовну відстань до базових станцій, тип приміщення, кількість користувачів, критичні сервіси та доступне живлення. Фотографії місця монтажу, скриншоти показників і результати тестів значно підвищують точність рекомендації.

Фахівець розділяє задачу на радіоканал, маршрутизацію, локальне покриття та автономність. Якщо проблема в слабкому LTE, підбирають антену й кабель. Якщо зв’язок потрібен безперервно, рекомендують додати резервний канал і живлення. Така діагностика не дозволяє маскувати одну проблему дорогим пристроєм іншого класу.

Висновок: стабільний інтернет формується на рівні всієї архітектури

Сучасний зв’язок працює як багаторівнева система. Базова станція створює радіопокриття, антена приймає сигнал, модем декодує дані, маршрутизатор керує трафіком, локальна мережа доставляє пакети пристроям, а резервне живлення підтримує роботу під час відключень. Збій будь-якого рівня впливає на кінцевий результат. Потужніша антена не компенсує перевантажений сектор, дорогий роутер не усуває втрати в невдалому кабелі, а швидкий мобільний канал не виправляє слабке покриття Wi‑Fi. Найкращий результат дає узгоджений комплект, підібраний за реальними параметрами.

Команда експертів у сфері зв'язку та інтернету marketnet.ua розглядає обладнання не як окремі товари, а як компоненти єдиної системи. Такий підхід допомагає нам підбирати сумісні рішення для приватних будинків, квартир, офісів, складів, виїзних команд, відеоспостереження та об’єктів, де доступ до мережі має залишатися стабільним за складних умов.

Інженерна логіка проста: спочатку діагностика, потім вибір архітектури, далі підбір сумісних пристроїв і коректний монтаж. Коли кожна ланка виконує свою функцію, користувач отримує не лише високі цифри у тесті швидкості, а передбачуваний канал, придатний для щоденної роботи.
