Комплект на базі активної антени-бустера Acasom ROC-6 призначений для побудови виносного радіочастотного тракту в діапазонах 2.4 / 5.2 / 5.8 ГГц. До набору входять дві кабельні лінії 5D-FB по 20 м із хвильовим опором 50 Ом та роз'єми N-male для монтажу на кабель. ROC-6 забезпечує вихідну потужність до 20 Вт, підсилення RX до 12 дБ та TX до 20 дБ.
56 535 грн
Комплект на базі активної антени-бустера Acasom ROC-6 призначений для побудови виносного радіочастотного тракту в діапазонах 2.4 / 5.2 / 5.8 ГГц. До набору входять дві кабельні лінії 5D-FB по 20 м із хвильовим опором 50 Ом та роз'єми N-male для монтажу на кабель. ROC-6 забезпечує вихідну потужність до 20 Вт, підсилення RX до 12 дБ та TX до 20 дБ.
Огляд Комплект антена Acasom ROC-6 + 5D-FB 50 Ом (20м + 20м) + N-male на кабель 5D-FB
Комплект розрахований на організацію виносного радіочастотного тракту, коли активний модуль необхідно розмістити на відстані від робочої позиції або підключеного обладнання. Антена рок 6 поєднує спрямовану антенну частину та активний підсилювальний модуль, що працює у трьох частотних діапазонах – 2.4, 5.2 та 5.8 ГГц. ACASOM ROC-6 забезпечує вихідну потужність до 20 Вт (43 dBm), підсилення приймального тракту до 12 дБ та передавального – до 20 дБ, завдяки чому може використовуватися у системах дистанційного радіозв'язку, телеметрії та керування сумісним обладнанням.
Для винесення точки підключення застосовується кабель 5D-FB з хвильовим опором 50 Ом. У комплекті передбачено дві кабельні лінії довжиною по 20 метрів, що дозволяє рознести обладнання та антенний модуль відповідно до конфігурації конкретної системи. Як високочастотний кабель, 5D-FB має суцільномідний центральний провідник, спінений поліетиленовий діелектрик і подвійне екранування, що зменшує вплив зовнішніх електромагнітних завад. Для підключення використовуються N-male роз'єми, сумісні з кабелем 5D-FB та 50-омним ВЧ-трактом. Така конфігурація може застосовуватися для виносного монтажу обладнання на щоглах і польових позиціях, у стаціонарних та мобільних системах зв'язку, а також у комплексах, де потрібно фізично рознести антенний модуль і робоче обладнання.
Переваги комплекту Acasom ROC-6 з кабелем 5D-FB
- Готова основа для побудови виносного ВЧ-тракту. Антенний модуль, кабель 50 Ом і сумісні N-male роз'єми підібрані для роботи в межах однієї радіочастотної системи, що спрощує підбір основних компонентів.
- Можливість значного рознесення обладнання. Дві окремі кабельні лінії довжиною по 20 метрів дозволяють гнучкіше вибирати місце встановлення ROC-6 відносно основного обладнання та організовувати підключення відповідно до конкретної схеми розміщення.
- Активне підсилення прийому та передачі. ROC-6 не є звичайною пасивною антеною: пристрій має активний радіочастотний тракт із підсиленням RX до 12 дБ та TX до 20 дБ і вихідною потужністю до 43 dBm.
- Робота одразу в трьох частотних діапазонах. Підтримка 2.4, 5.2 та 5.8 ГГц робить комплект придатним для побудови багатодіапазонних систем, у яких використовуються різні робочі частоти.
- Узгоджений хвильовий опір кабельного тракту. Кабель 5D-FB і N-male роз'єми мають хвильовий опір 50 Ом, що відповідає поширеному стандарту професійного радіочастотного обладнання.
- Захист кабельної лінії від електромагнітних завад. 5D-FB має подвійний екран: приклеєну алюмополімерну стрічку та дротяне обплетення з покриттям не менше 70%. Ефективність екранування кабелю сягає 85 дБ.
- Стабільний прийом слабких сигналів. Коефіцієнт шуму ROC-6 менше 2,5 дБ допомагає обмежити додатковий шум, який активний тракт вносить під час підсилення прийнятого сигналу.
- Швидке перемикання між передачею та прийомом. Час перемикання TX/RX менше 1 мкс дає змогу використовувати модуль у системах із частим переходом між режимами прийому та передачі.
- Автономна робота антенного модуля. Вбудована акумуляторна система ROC-6 дозволяє використовувати пристрій у мобільних і польових конфігураціях без постійного підключення до стаціонарного джерела живлення.
- Контроль параметрів без додаткового обладнання. Сенсорний дисплей забезпечує оперативний контроль стану ROC-6 та рівня заряду акумулятора.
- Придатність до експлуатації за значних температурних коливань. Заявлений робочий температурний діапазон ROC-6 становить від -40 до +70 °C.
Комплектація

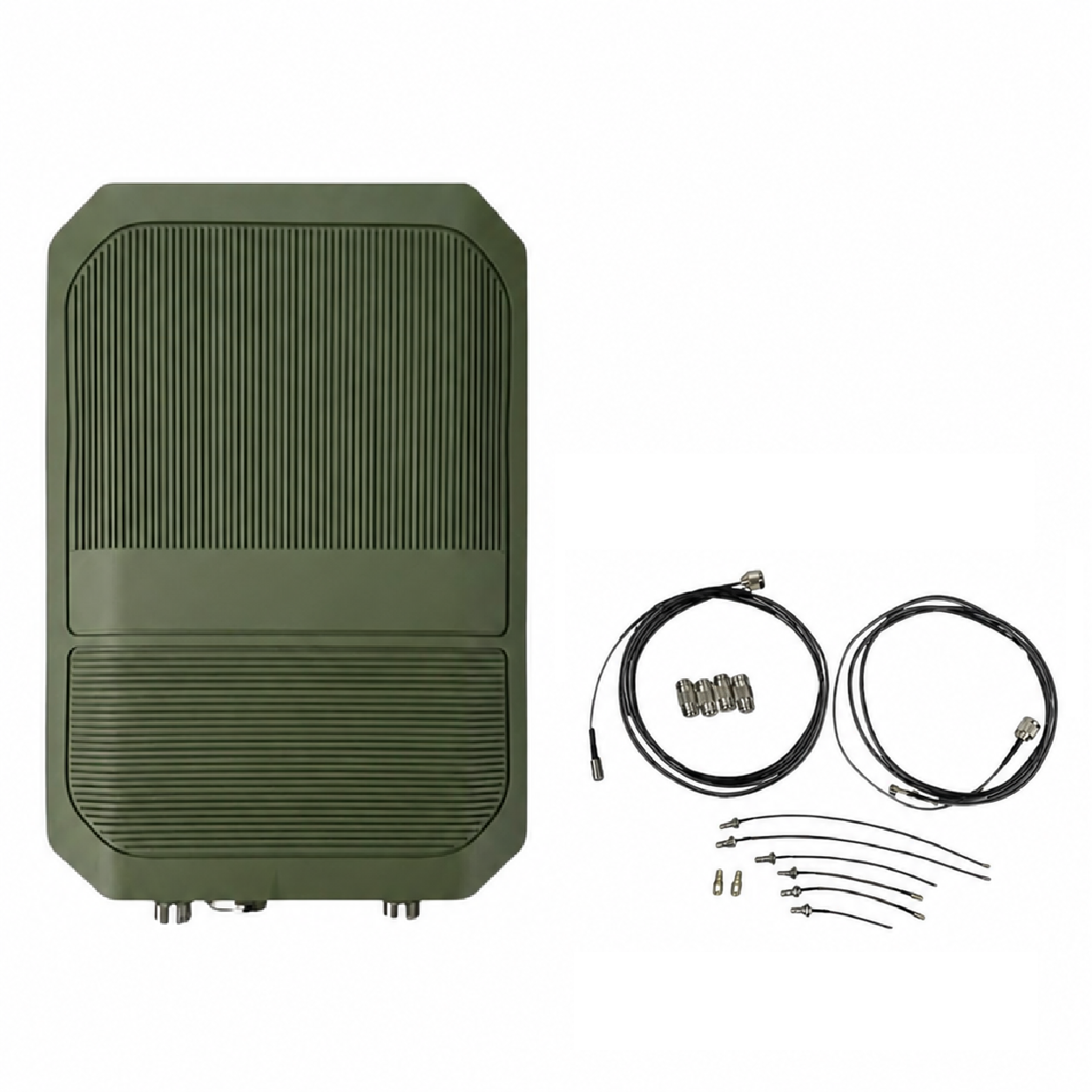

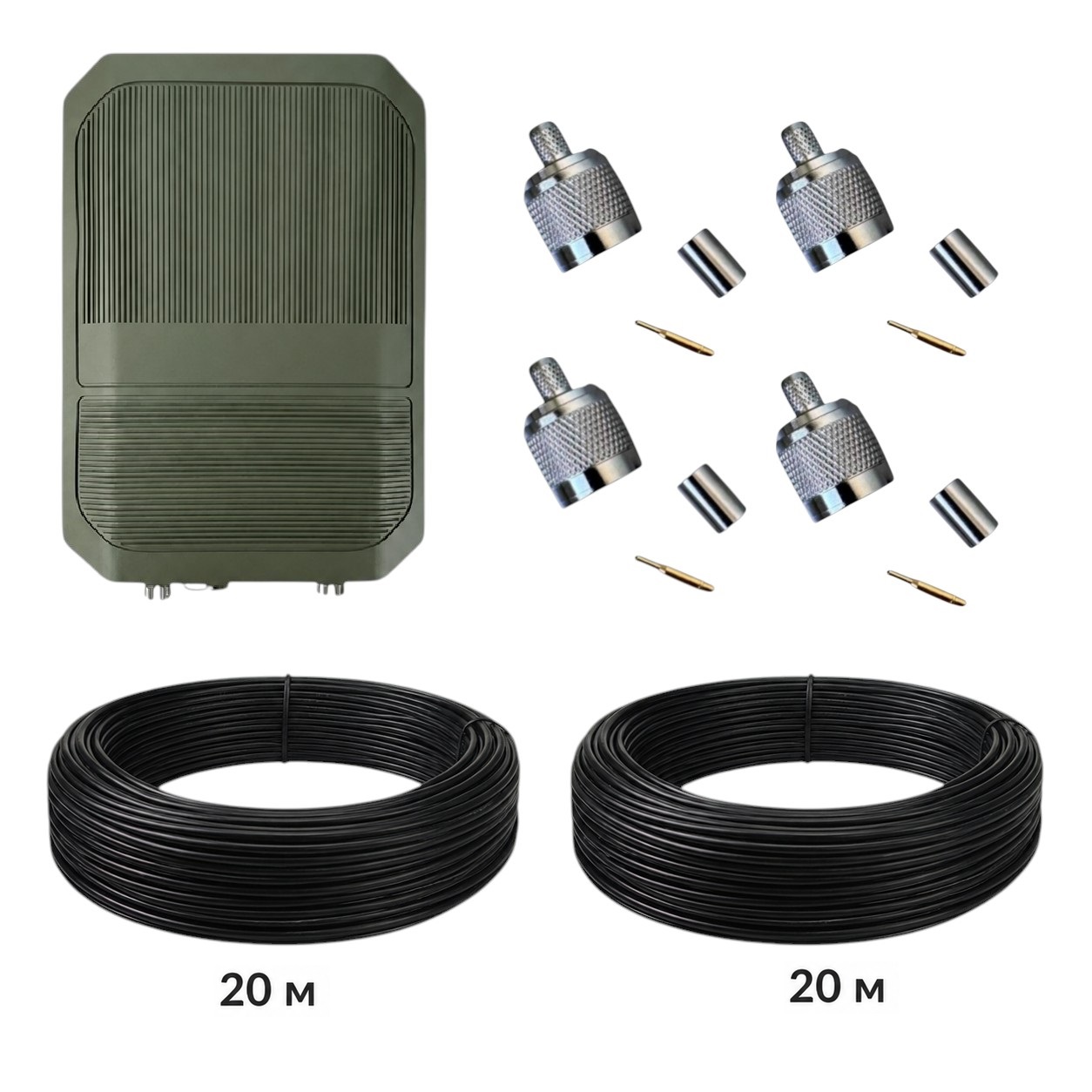

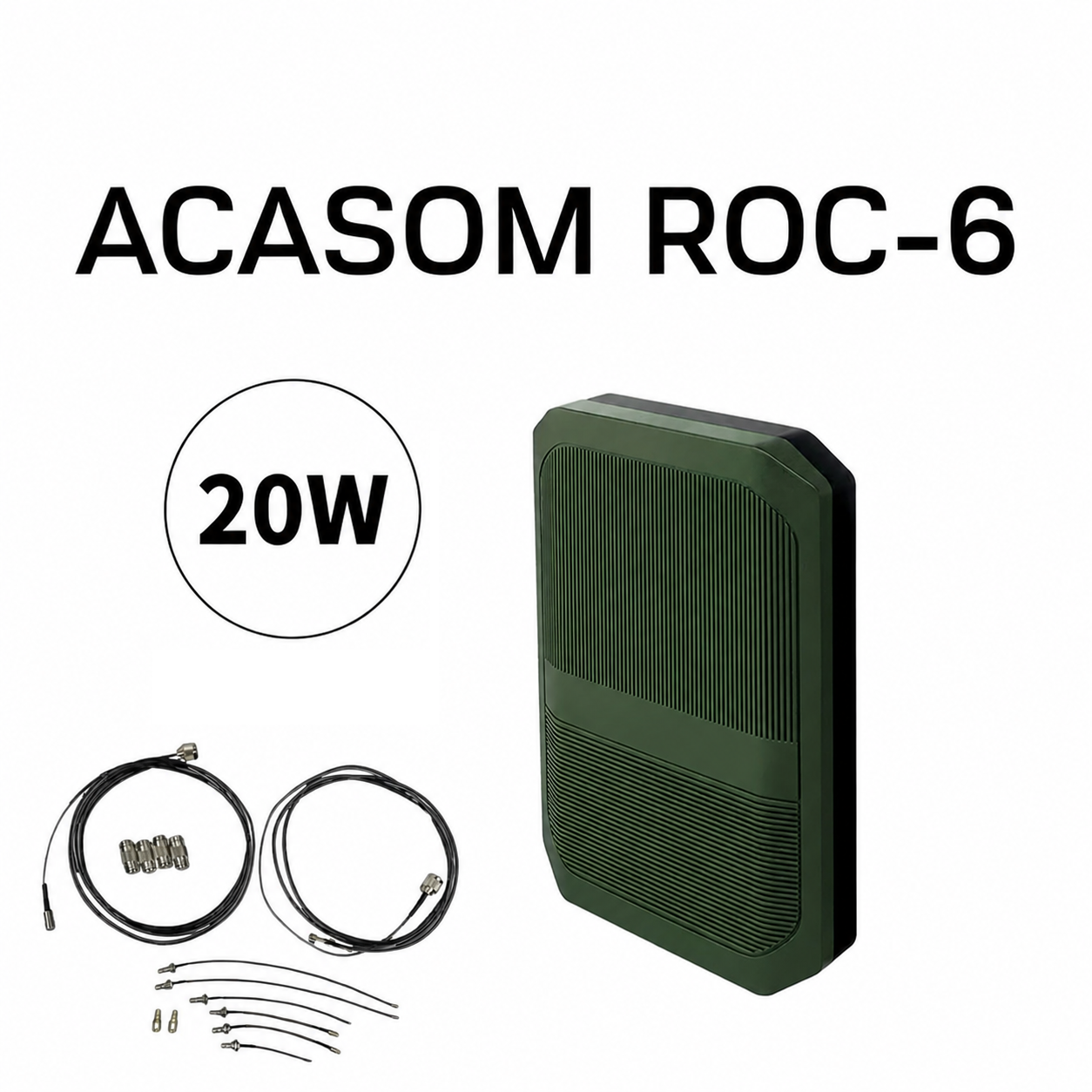

- Антена Acasom ROC-6

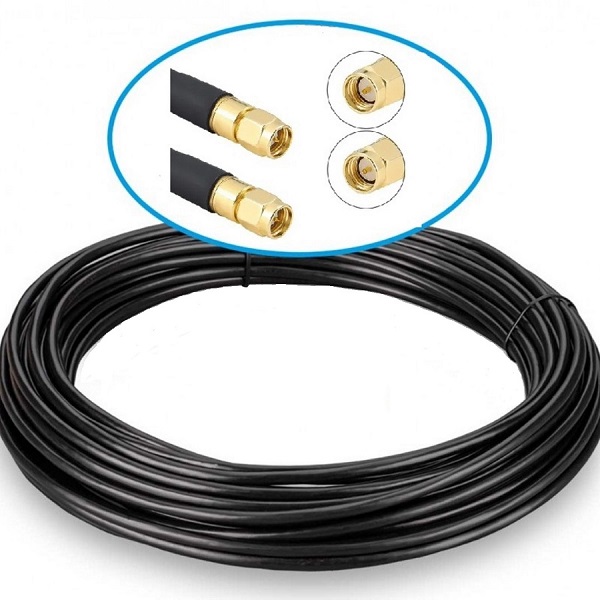

- Кабель 5D-FB 50 Ом – 20 м х 2

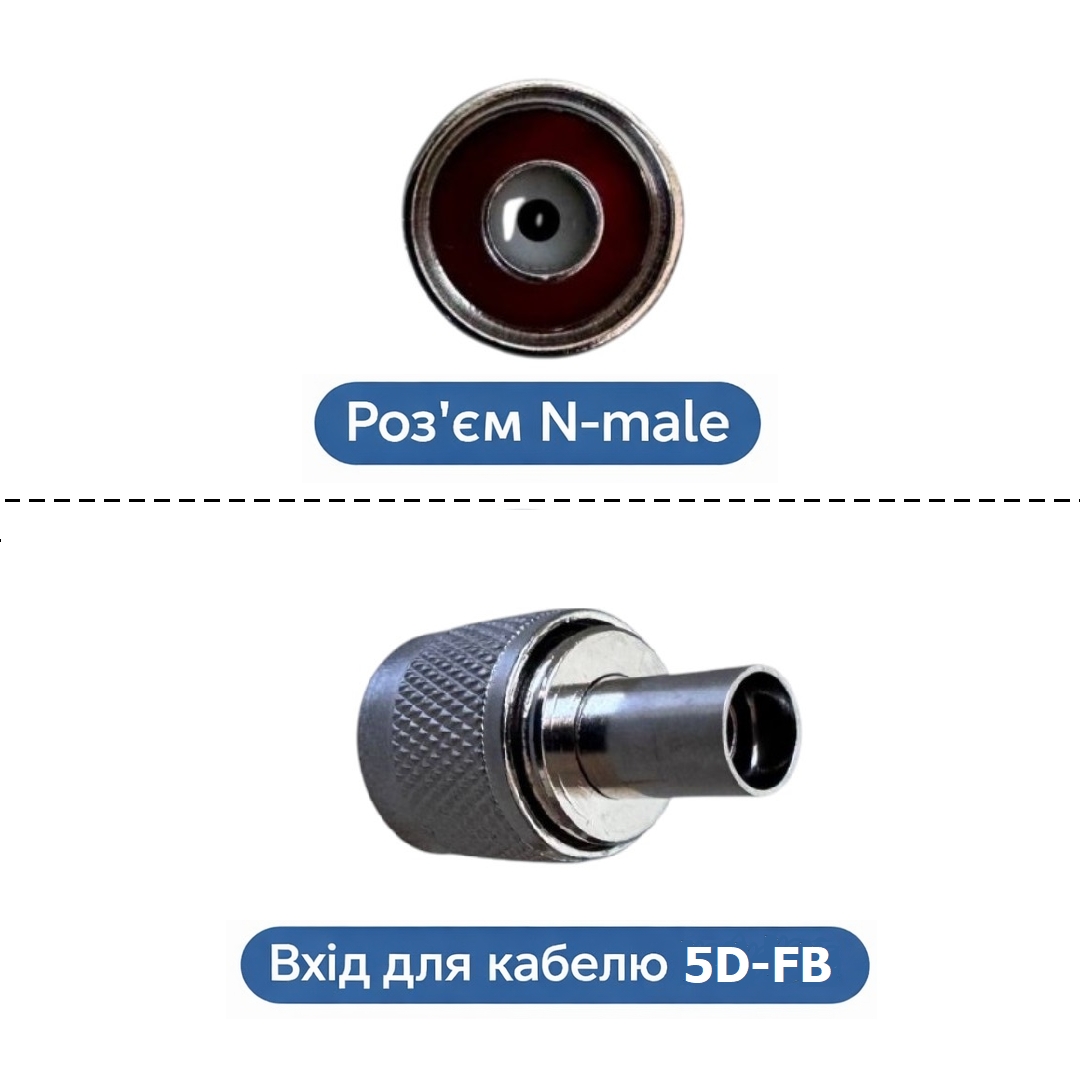

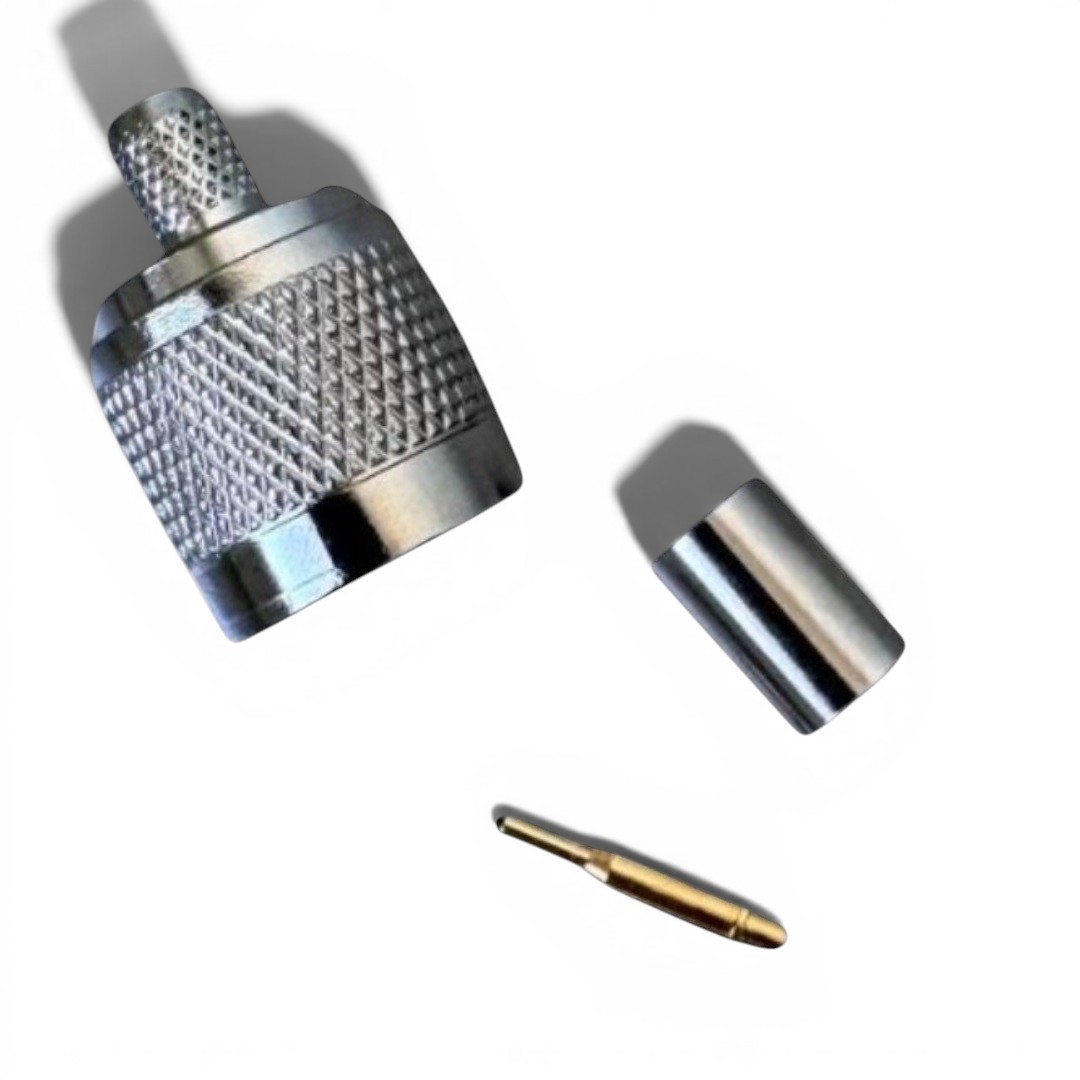

- Роз'єм N-male на кабель 5D-FB х 4 шт

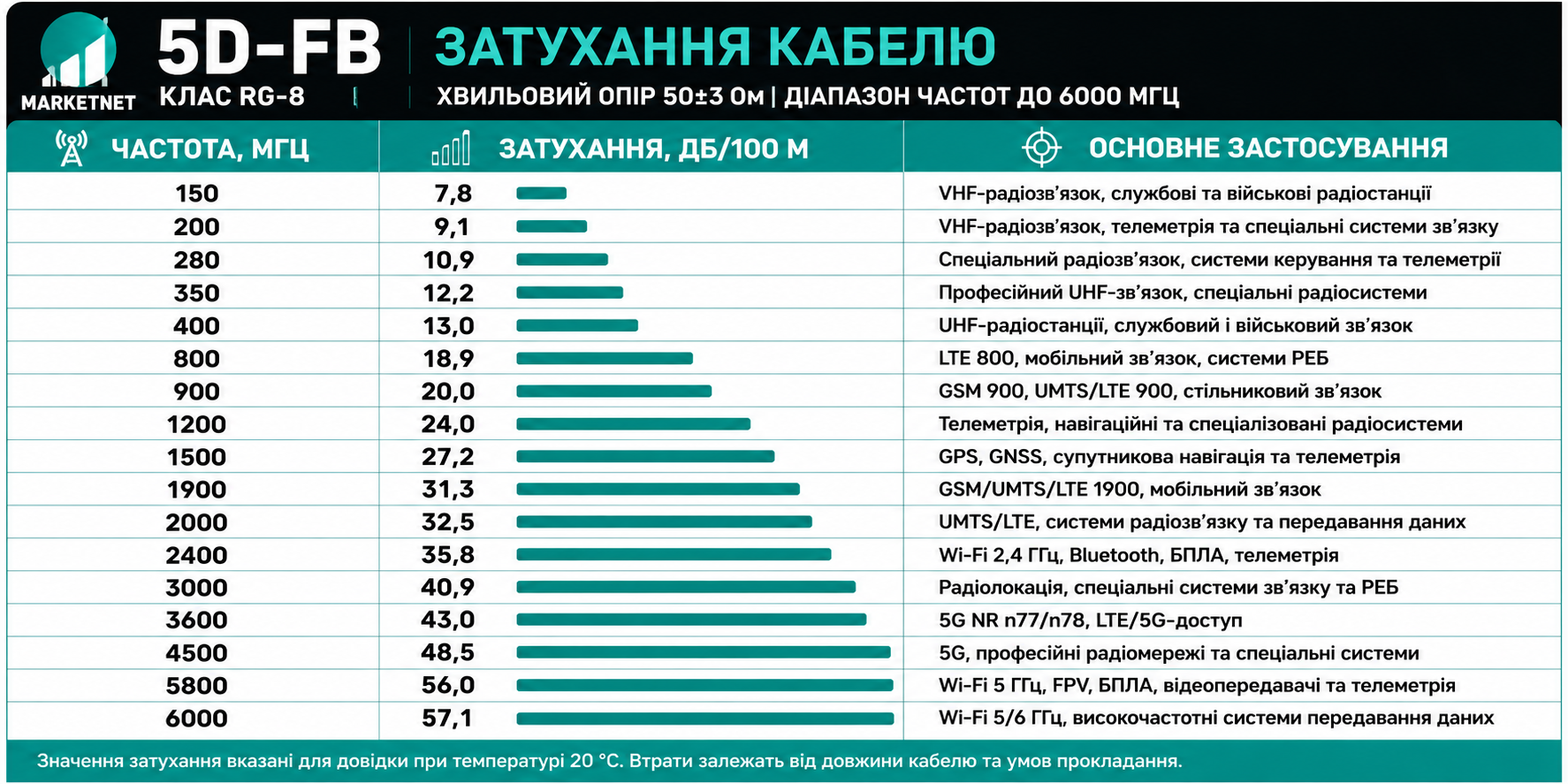

Таблиця затухання кабелю 5D-FB
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 150 | 7,8 | VHF-радіозв’язок, службові та військові радіостанції |
| 200 | 9,1 | VHF-радіозв’язок, телеметрія та спеціальні системи зв’язку |
| 280 | 10,9 | Спеціальний радіозв’язок, системи керування та телеметрії |
| 350 | 12,2 | Професійний UHF-зв’язок, спеціальні радіосистеми |
| 400 | 13,0 | UHF-радіостанції, службовий і військовий зв’язок |
| 800 | 18,9 | Мобільний зв’язок, системи РЕБ |
| 900 | 20,0 | GSM 900, UMTS/LTE 900, стільниковий зв’язок |
| 1200 | 24,0 | Телеметрія, навігаційні та спеціалізовані радіосистеми |
| 1500 | 27,2 | GPS, GNSS, супутникова навігація та телеметрія |
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 1900 | 31,3 | GSM/UMTS/LTE 1900, мобільний зв’язок |
| 2000 | 32,5 | UMTS/LTE, системи радіозв’язку та передавання даних |
| 2400 | 35,8 | Wi-Fi 2,4 ГГц, Bluetooth, БПЛА, телеметрія |
| 3000 | 40,9 | Радіолокація, спеціальні системи зв’язку та РЕБ |
| 3600 | 43,0 | 5G NR n77/n78, LTE/5G-доступ |
| 4500 | 48,5 | 5G, професійні радіомережі та спеціальні системи |
| 5800 | 56,0 | Wi-Fi 5 ГГц, FPV, БПЛА, відеопередавачі та телеметрія |
| 6000 | 57,1 | Wi-Fi 5/6 ГГц, високочастотні системи передавання даних |
Технічні характеристики комплекту
Антена-бустер Acasom ROC-6:
- Модель: ROC-6
- Тип: активна антена-бустер
- Частотні діапазони: 2.4 ГГц / 5.2 ГГц / 5.8 ГГц
- Вихідна потужність: до 20 Вт (43 dBm)
- Підсилення антени на 2.4 ГГц: 15 дБ ±1
- Підсилення антени на 5.2 ГГц: 18 дБ ±1
- Підсилення антени на 5.8 ГГц: 18 дБ ±1
- Підсилення прийому (RX): до 12 дБ
- Підсилення передачі (TX): до 20 дБ
- RF-конектор: N-Female
- Вхідна потужність тригера: 3–23 dBm
- EVM: 3% @ 33 dBm (802.11g, 54 Mbps)
- Коефіцієнт шуму: < 2,5 дБ
- Час перемикання TX/RX: < 1 мкс
- Акумулятор: 10000 мА·год @ 7,4 В / 5000 мА·год @ 14,8 В
- Споживаний струм: 3 А
- Напруга заряджання: 16,8 В
- Дисплей: сенсорний
- Робоча температура: від -40 до +70 °C
- Розміри корпусу: 210 × 310 × 41 мм
- Вага: 2,1 кг без аксесуарів

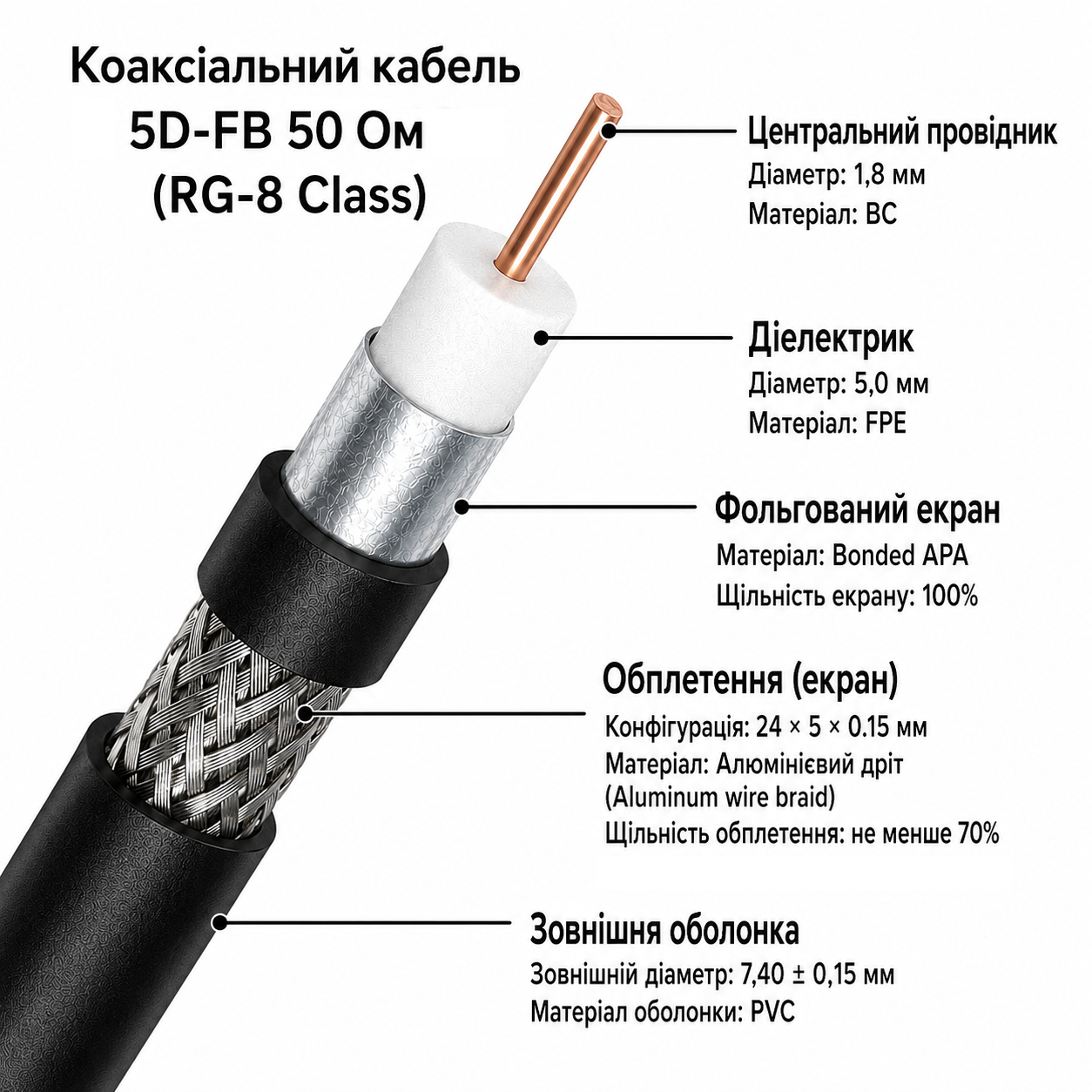

Коаксіальний кабель 5D-FB 50 Ом:
- Тип: коаксіальний високочастотний кабель
- Марка: 5D-FB
- Клас: RG-8
- Кількість кабельних ліній у комплекті: 2
- Довжина однієї кабельної лінії: 20 м
- Загальна довжина кабелю: 40 м
- Хвильовий опір: 50 Ом
- Робочий діапазон частот: до 6000 МГц
- Центральний провідник: суцільна мідь (Solid Copper)
- Діаметр центрального провідника: 1,80 ±0,03 мм
- Діелектрик: спінений поліетилен (Foam PE)
- Діаметр діелектрика: 5,00 ±0,10 мм
- Погонна ємність: 78 ±3 пФ/м
- Коефіцієнт укорочення (Velocity Factor): >82%
- Перший екран: приклеєна алюмополімерна стрічка (Bonded APA)
- Перекриття першого екрана: >25%
- Другий екран: алюмінієве дротяне обплетення 5 × 24 × 0,15 мм
- Покриття обплетення: ≥70%
- Опір центрального провідника: ≤7 Ом/км
- Опір зовнішнього провідника: ≤21 Ом/км
- Зворотні втрати (Return Loss): до 24 дБ залежно від частоти
- КСХН (VSWR): ≤1,2
- Ефективність екранування: до 85 дБ
- Зовнішній діаметр: 7,40 ±0,15 мм
- Матеріал зовнішньої оболонки: PVC
- Колір оболонки: чорний або червоний
- Відповідність стандарту: RoHS 2.0 (2011/65/EU)
