Комплект Acasom ROC-6 призначений для побудови виносного ВЧ-тракту в діапазонах 2.4, 5.2 та 5.8 ГГц. Включає активну антену-бустер потужністю до 20 Вт (43 dBm), дві кабельні лінії 5D-FB 50 Ом по 20 м, 2 роз’єми N-male та 2 QMA-male. ROC-6 забезпечує підсилення RX до 12 дБ і TX до 20 дБ та підходить для дистанційного розміщення антенного модуля від основного обладнання.
56 667 грн
Комплект Acasom ROC-6 призначений для побудови виносного ВЧ-тракту в діапазонах 2.4, 5.2 та 5.8 ГГц. Включає активну антену-бустер потужністю до 20 Вт (43 dBm), дві кабельні лінії 5D-FB 50 Ом по 20 м, 2 роз’єми N-male та 2 QMA-male. ROC-6 забезпечує підсилення RX до 12 дБ і TX до 20 дБ та підходить для дистанційного розміщення антенного модуля від основного обладнання.
Огляд Комплект антена Acasom ROC-6 + кабель 5D-FB 50 Ом (20м + 20м) + QMA-male + N-male
Комплект Acasom ROC-6 з двома кабельними лініями 5D-FB по 20 метрів, роз'ємами QMA-male та N-male призначений для побудови виносного радіочастотного тракту в системах, де антенний модуль потрібно встановити окремо від основного обладнання або робочої позиції. ROC-6 об'єднує спрямовану антенну систему та активний підсилювач, розрахований на роботу у трьох частотних діапазонах – 2.4, 5.2 та 5.8 ГГц. Максимальна вихідна потужність ACASOM ROC-6 становить до 20 Вт (43 dBm), підсилення тракту прийому досягає 12 дБ, а передавального тракту – до 20 дБ. Завдяки таким параметрам обладнання може інтегруватися в системи дистанційного радіозв'язку, передачі телеметричних даних і керування сумісною радіоапаратурою.
З'єднання винесеного антенного модуля з обладнанням виконується за допомогою коаксіального кабелю 5D-FB з хвильовим опором 50 Ом. Комплект включає дві незалежні кабельні лінії по 20 метрів кожна, тому загальна довжина кабелю становить 40 метрів. Це дає можливість вибрати оптимальне місце для встановлення ROC-6 з урахуванням особливостей конкретної системи та розташування її компонентів. Кабель 5D-FB оснащений суцільним мідним центральним провідником, діелектриком зі спіненого поліетилену та двошаровим екраном, який знижує вплив зовнішніх електромагнітних перешкод на ВЧ-сигнал. Для комутації передбачено два роз'єми N-male та два роз'єми QMA-male, що дозволяє підключити кабельні лінії між ROC-6 і сумісним обладнанням з відповідними типами RF-конекторів. Такий набір компонентів підходить для організації виносного монтажу на щоглах, стаціонарних або польових позиціях, у мобільних системах зв'язку та інших конфігураціях, де необхідно фізично розділити антенний модуль і підключене радіообладнання.
Переваги комплекту Acasom ROC-6 з кабелем 5D-FB
- Комплексне рішення для організації виносного радіочастотного тракту. До комплекту входять активна антена-бустер ROC-6, дві лінії коаксіального кабелю 5D-FB 50 Ом, а також N-male та QMA-male конектори.
- Дві кабельні лінії довжиною по 20 метрів. Значна довжина кабелю дозволяє встановити антенний модуль на відстані від основної апаратури. Це особливо зручно, коли місце розташування антени визначається умовами прийому та передачі сигналу, а обладнання повинно залишатися на робочій позиції.
- Підсилення сигналу в режимах RX і TX. На відміну від звичайної пасивної антени, ACASOM ROC-6 обладнана активним радіочастотним модулем. Підсилення приймального тракту становить до 12 дБ, передавального – до 20 дБ, а максимальна вихідна потужність досягає 43 dBm.
- Підтримка трьох робочих частотних діапазонів. ROC-6 працює на частотах 2.4, 5.2 та 5.8 ГГц, завдяки чому один антенний модуль може використовуватися у багатодіапазонних конфігураціях із сумісним радіочастотним обладнанням.
- Два типи ВЧ-роз'ємів у комплекті. Для підключення передбачено 2 конектори N-male та 2 конектори QMA-male. Така комплектація дає можливість сформувати кабельні лінії з різними типами з'єднання на кінцях та підключати ROC-6 до сумісного обладнання без необхідності використовувати чотири однакові N-male конектори.
- Стандартний хвильовий опір 50 Ом. Кабель 5D-FB розрахований на роботу у 50-омних радіочастотних трактах, що відповідає поширеному стандарту для професійної ВЧ-апаратури, антенних систем і засобів радіозв'язку.

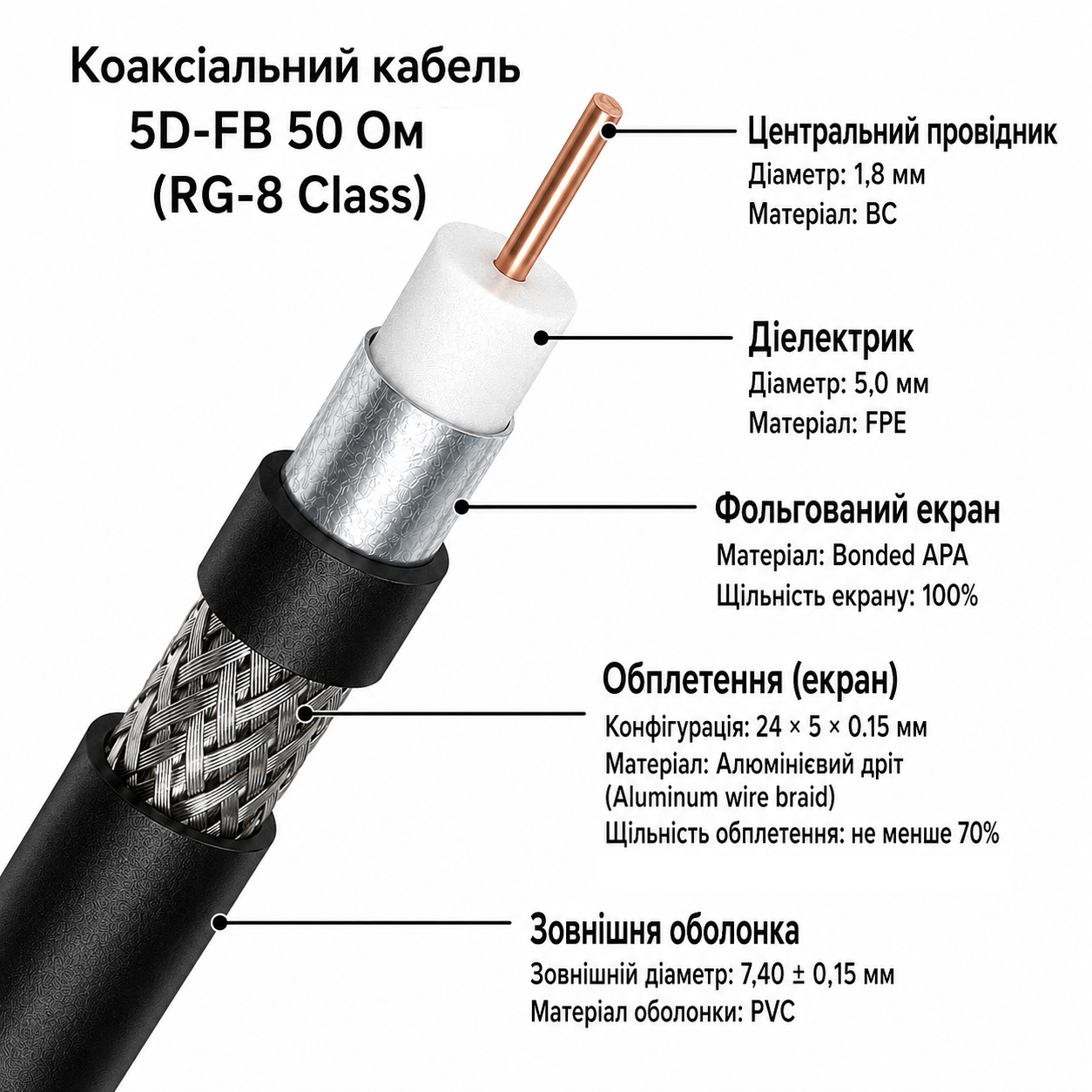

- Подвійне екранування коаксіального кабелю. Конструкція 5D-FB передбачає перший екран у вигляді приклеєної алюмополімерної стрічки та другий екран з алюмінієвого дротяного обплетення з покриттям від 70%. Ефективність екранування кабелю може досягати 85 дБ.
- Низький рівень додаткового шуму приймального тракту. Коефіцієнт шуму ROC-6 становить менше 2,5 дБ, що дає змогу обмежити рівень додаткових шумів, які виникають у процесі активного підсилення прийнятого радіосигналу.
- Мінімальний час переходу між RX і TX. Перемикання між режимами прийому та передачі займає менше 1 мкс. Це важливо для систем, у яких передавання та приймання даних регулярно чергуються протягом роботи.
- Вбудоване акумуляторне живлення. ROC-6 має власну акумуляторну систему, тому антенний модуль може експлуатуватися у польових і мобільних умовах без необхідності постійного підключення безпосередньо до стаціонарного джерела електроживлення.
- Сенсорний дисплей для оперативного контролю. Інтегрований екран дозволяє контролювати основні параметри роботи пристрою та стежити за рівнем заряду акумулятора без використання окремих зовнішніх пристроїв.
- Широкий температурний діапазон експлуатації. Робочий температурний діапазон ACASOM ROC-6 заявлений у межах від -40 до +70 °C, що дозволяє використовувати обладнання в умовах значних сезонних і добових перепадів температури.

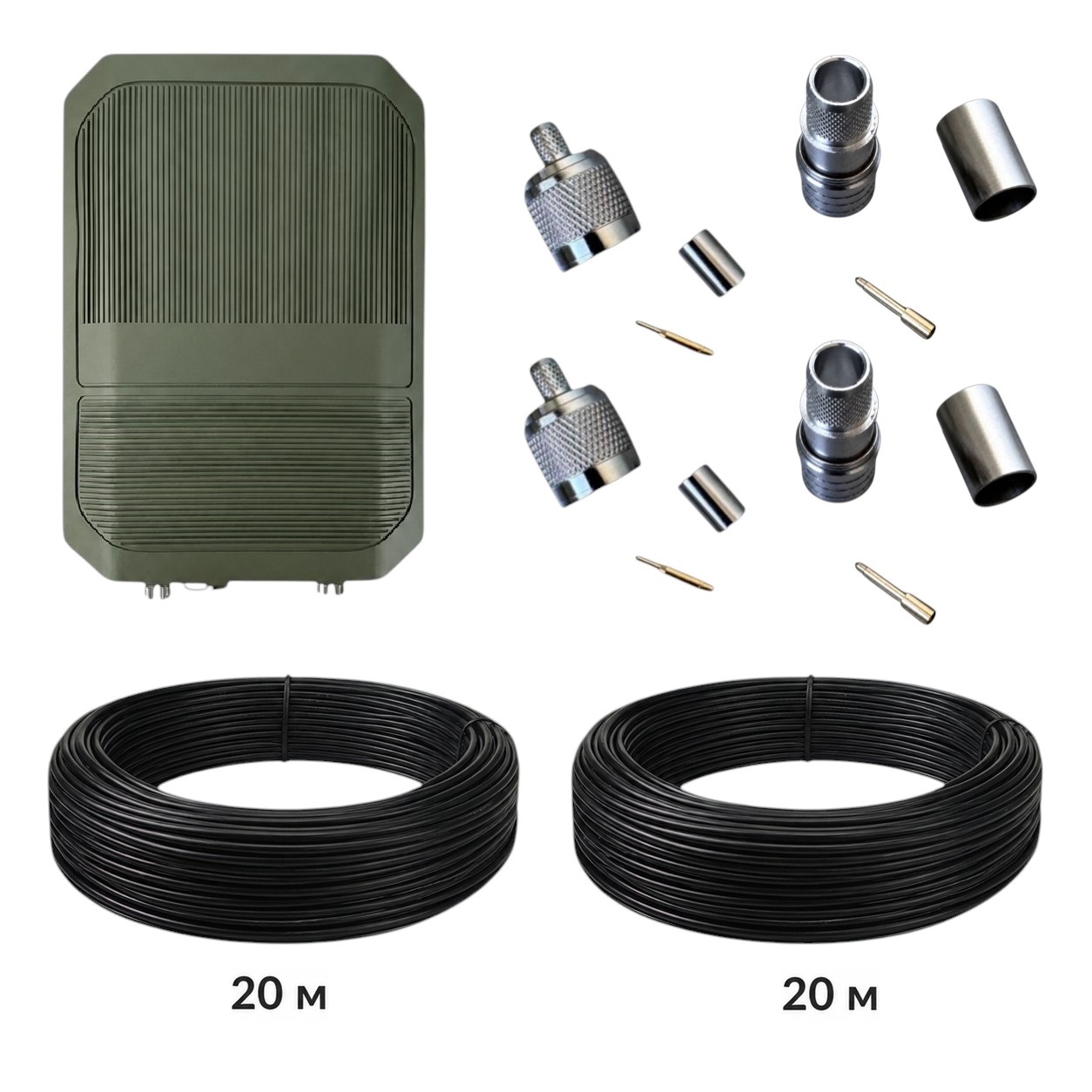

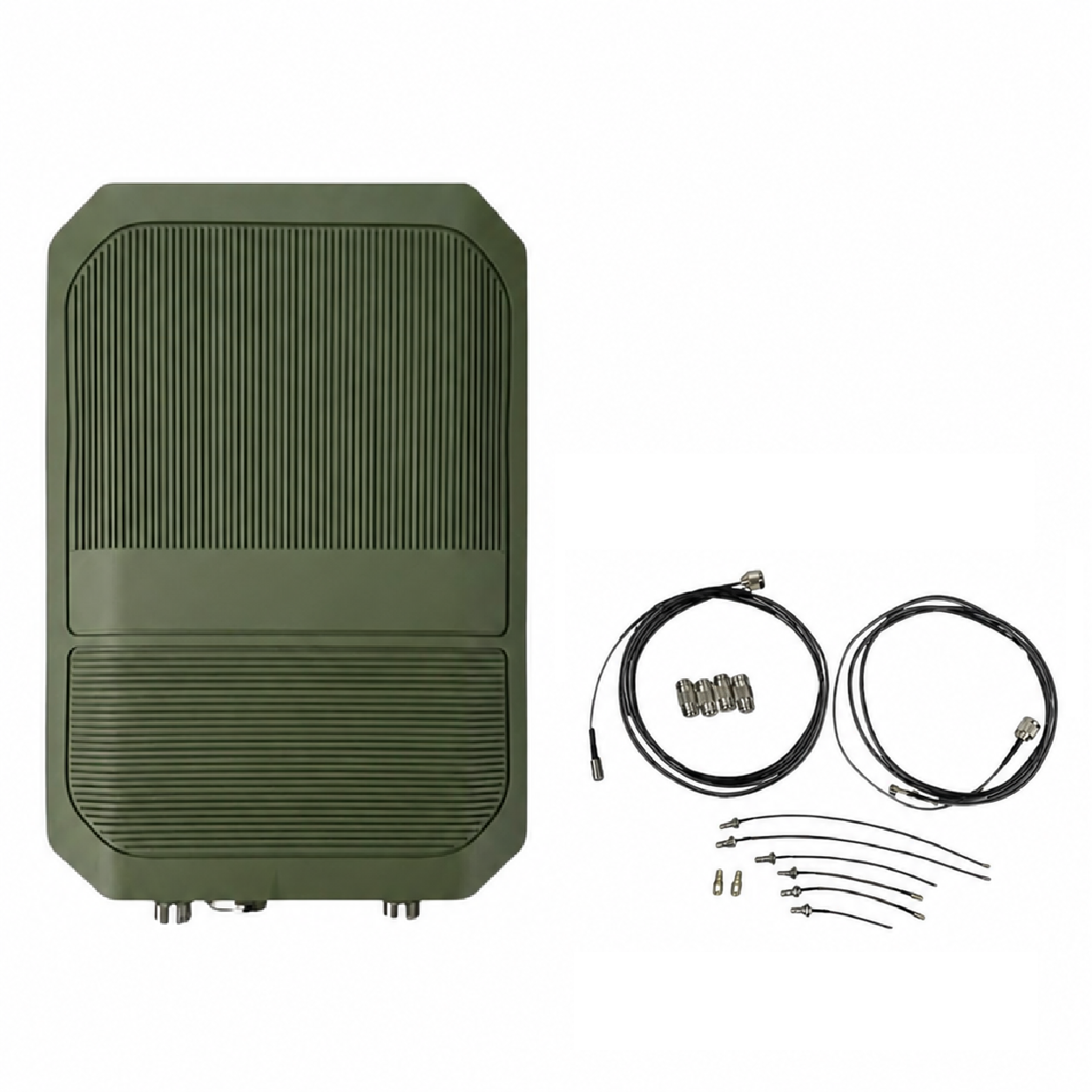

Комплектація

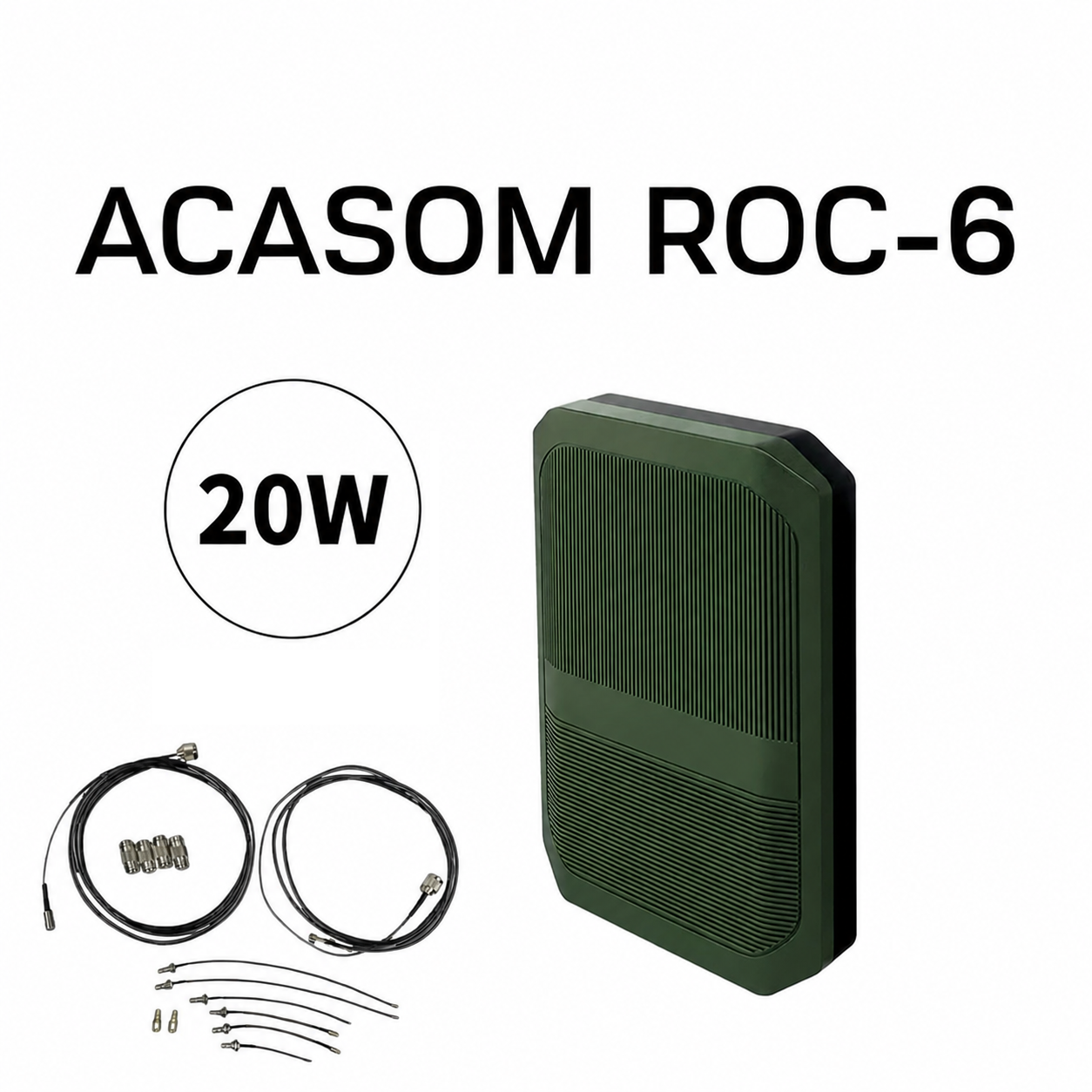

- Антена Acasom ROC-6

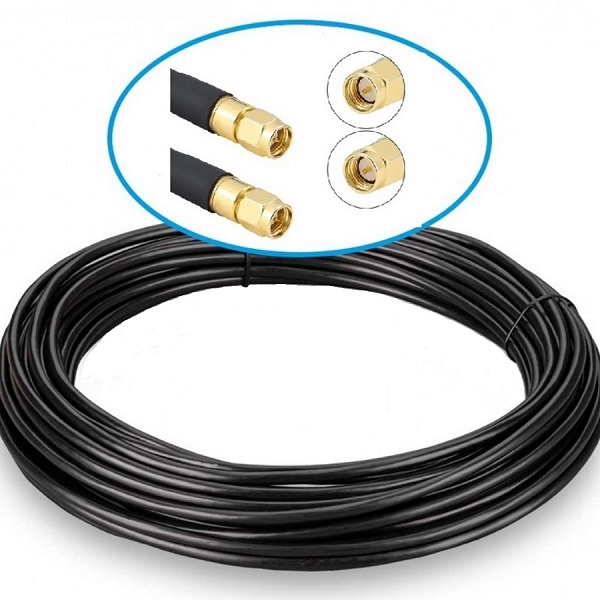

- Кабель 5D-FB 50 Ом – 20 м × 2

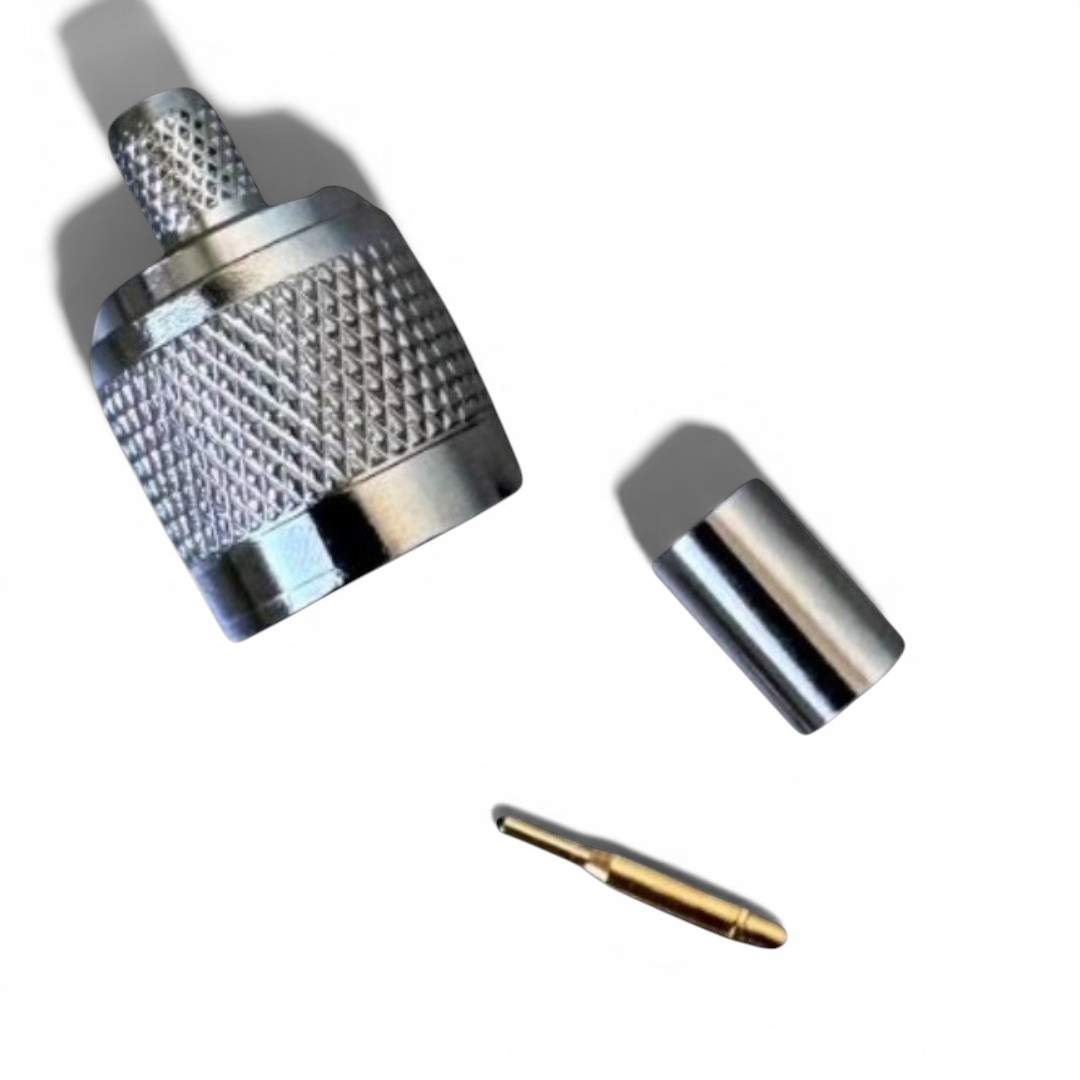

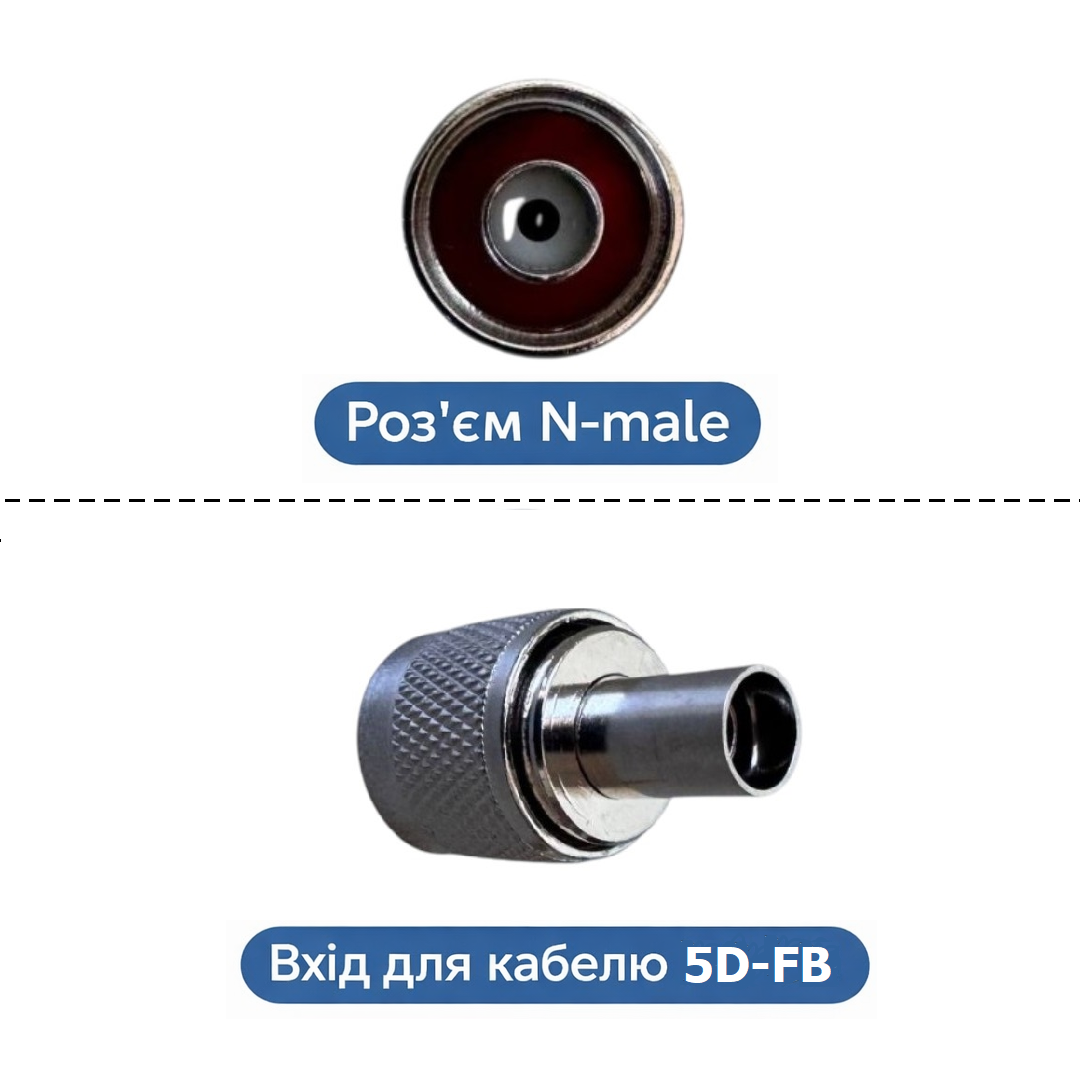

- Роз'єм N-male на кабель 5D-FB – 2 шт.

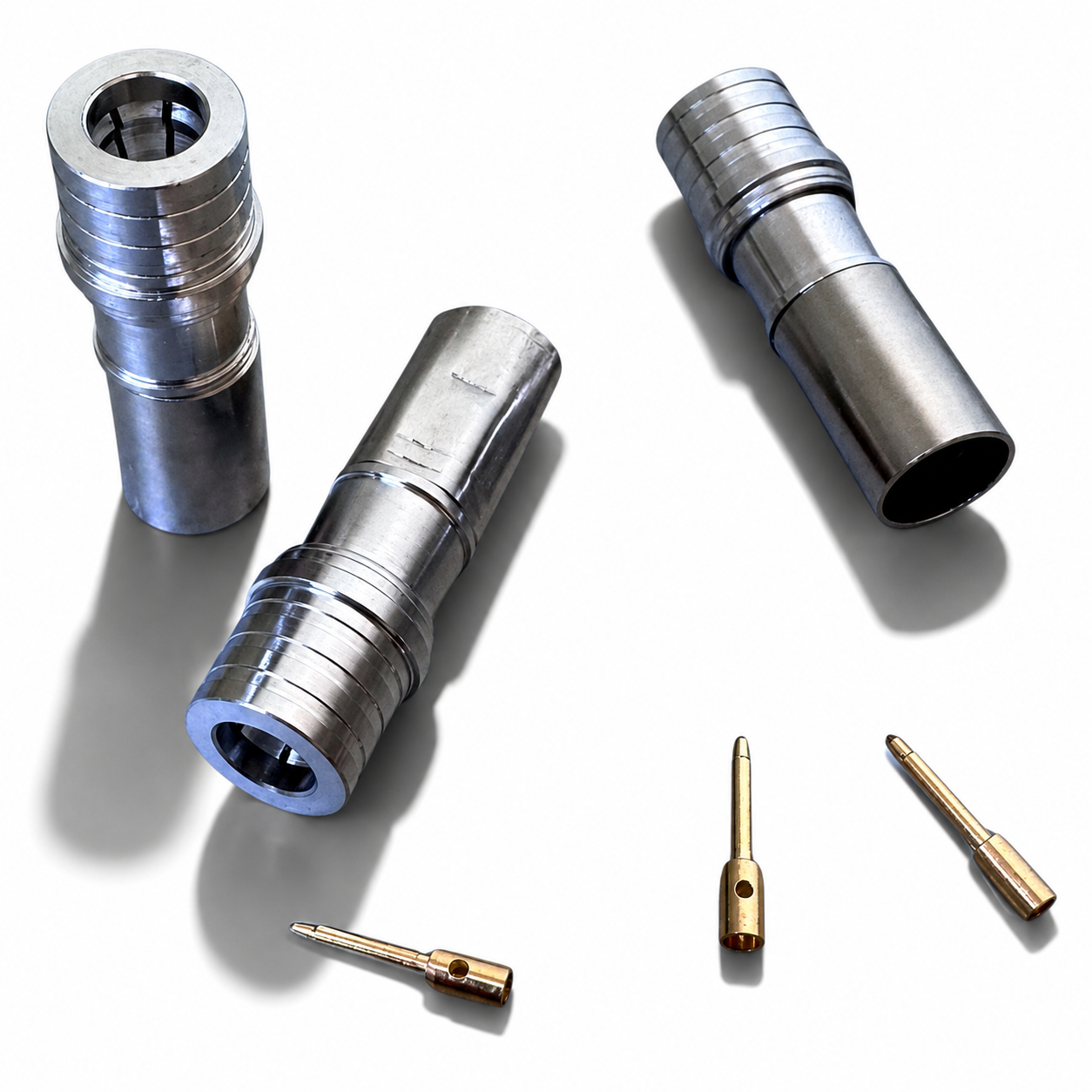

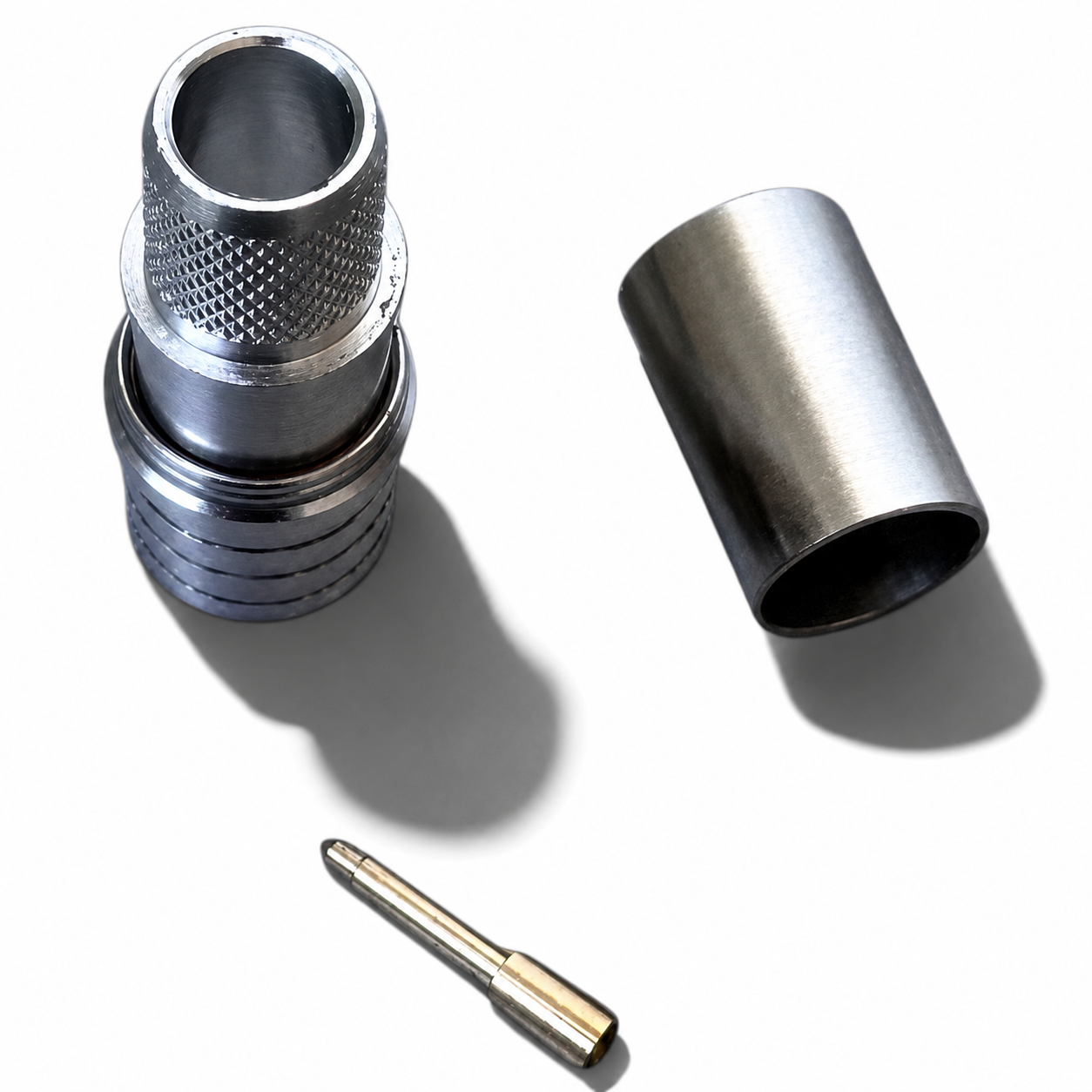

- Роз'єм QMA-male на кабель 5D-FB – 2 шт.

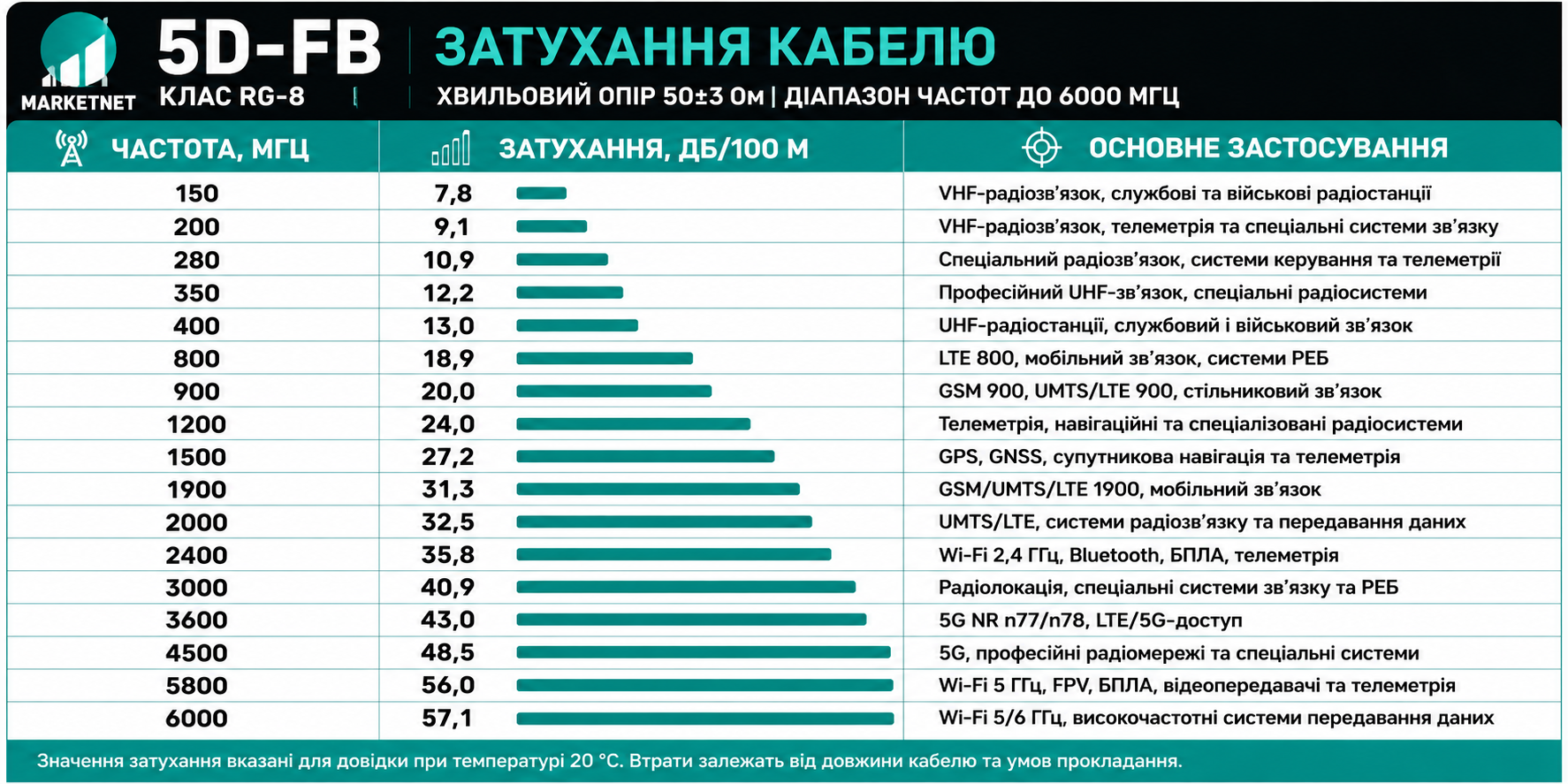

Таблиця затухання кабелю 5D-FB
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 150 | 7,8 | VHF-радіозв’язок, службові та військові радіостанції |
| 200 | 9,1 | VHF-радіозв’язок, телеметрія та спеціальні системи зв’язку |
| 280 | 10,9 | Спеціальний радіозв’язок, системи керування та телеметрії |
| 350 | 12,2 | Професійний UHF-зв’язок, спеціальні радіосистеми |
| 400 | 13,0 | UHF-радіостанції, службовий і військовий зв’язок |
| 800 | 18,9 | Мобільний зв’язок, системи РЕБ |
| 900 | 20,0 | GSM 900, UMTS/LTE 900, стільниковий зв’язок |
| 1200 | 24,0 | Телеметрія, навігаційні та спеціалізовані радіосистеми |
| 1500 | 27,2 | GPS, GNSS, супутникова навігація та телеметрія |
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 1900 | 31,3 | GSM/UMTS/LTE 1900, мобільний зв’язок |
| 2000 | 32,5 | UMTS/LTE, системи радіозв’язку та передавання даних |
| 2400 | 35,8 | Wi-Fi 2,4 ГГц, Bluetooth, БПЛА, телеметрія |
| 3000 | 40,9 | Радіолокація, спеціальні системи зв’язку та РЕБ |
| 3600 | 43,0 | 5G NR n77/n78, LTE/5G-доступ |
| 4500 | 48,5 | 5G, професійні радіомережі та спеціальні системи |
| 5800 | 56,0 | Wi-Fi 5 ГГц, FPV, БПЛА, відеопередавачі та телеметрія |
| 6000 | 57,1 | Wi-Fi 5/6 ГГц, високочастотні системи передавання даних |
Технічні характеристики комплекту
Антена-бустер Acasom ROC-6:
- Тип: активна антена-бустер
- Частотні діапазони: 2.4 ГГц / 5.2 ГГц / 5.8 ГГц
- Вихідна потужність: до 20 Вт (43 dBm)
- Підсилення антени на 2.4 ГГц: 15 дБ ±1
- Підсилення антени на 5.2 ГГц: 18 дБ ±1
- Підсилення антени на 5.8 ГГц: 18 дБ ±1
- Підсилення прийому (RX): до 12 дБ
- Підсилення передачі (TX): до 20 дБ
- RF-конектор: N-Female
- Вхідна потужність тригера: 3–23 dBm
- EVM: 3% @ 33 dBm (802.11g, 54 Mbps)
- Коефіцієнт шуму: < 2,5 дБ
- Час перемикання TX/RX: < 1 мкс
- Акумулятор: 10000 мА·год @ 7,4 В / 5000 мА·год @ 14,8 В
- Споживаний струм: 3 А
- Напруга заряджання: 16,8 В
- Дисплей: сенсорний
- Робоча температура: від -40 до +70 °C
- Розміри корпусу: 210 × 310 × 41 мм
- Вага: 2,1 кг без аксесуарів
Коаксіальний кабель 5D-FB 50 Ом:
- Тип: коаксіальний високочастотний кабель
- Марка: 5D-FB
- Клас: RG-8
- Кількість кабельних ліній у комплекті: 2
- Довжина однієї кабельної лінії: 20 м
- Загальна довжина кабелю: 40 м
- Хвильовий опір: 50 Ом
- Робочий діапазон частот: до 6000 МГц
- Центральний провідник: суцільна мідь (Solid Copper)
- Діаметр центрального провідника: 1,80 ±0,03 мм
- Діелектрик: спінений поліетилен (Foam PE)
- Діаметр діелектрика: 5,00 ±0,10 мм
- Погонна ємність: 78 ±3 пФ/м
- Коефіцієнт укорочення (Velocity Factor): >82%
- Перший екран: приклеєна алюмополімерна стрічка (Bonded APA)
- Перекриття першого екрана: >25%
- Другий екран: алюмінієве дротяне обплетення 5 × 24 × 0,15 мм
- Покриття обплетення: ≥70%
- Опір центрального провідника: ≤7 Ом/км
- Опір зовнішнього провідника: ≤21 Ом/км
- Зворотні втрати (Return Loss): до 24 дБ залежно від частоти
- КСХН (VSWR): ≤1,2
- Ефективність екранування: до 85 дБ
- Зовнішній діаметр: 7,40 ±0,15 мм
- Матеріал зовнішньої оболонки: PVC
- Колір оболонки: чорний або червоний
- Відповідність стандарту: RoHS 2.0 (2011/65/EU)
