Комплект антена Acasom ROC-6 + кабель RG-8 50 Ом (20м + 20м) + N-type Male / RG8 + QMA-male

Комплект призначений для організації винесеного високочастотного тракту та включає активну антену-бустер ACASOM ROC-6, два відрізки коаксіального кабелю RG-8 довжиною по 20 метрів, два конектори N-Type Male та два роз'єми QMA-Male. ROC-6 підтримує три робочі частотні діапазони – 2.4, 5.2 та 5.8 ГГц, розвиває вихідну потужність до 20 Вт (43 dBm), забезпечує підсилення TX до 20 dB і RX до 12 dB. Для з'єднання антенного модуля з віддаленим обладнанням використовується 50-омний кабель RG-8 зі спіненим поліетиленовим діелектриком Foam PE та подвійною системою екранування. Загальна довжина двох кабельних ліній становить 40 метрів, що дозволяє розміщувати антенну частину на значній відстані від основного радіообладнання.

Основною сферою використання комплекту є польові, спеціалізовані та військові системи зв'язку, у яких антенний модуль необхідно фізично віддалити від операторської позиції або іншої апаратури. ACASOM ROC-6 можна встановити на щоглі, транспорті, підготовленій позиції чи в іншому місці з оптимальними умовами для роботи, залишивши обладнання керування на відстані. Два окремі кабелі RG-8 по 20 м спрощують побудову такої конфігурації, а комплект із двох N-Type Male та двох QMA-Male дозволяє сформувати кабельні лінії для підключення обладнання з відповідними RF-інтерфейсами. Низький коефіцієнт шуму ROC-6 на рівні менше 2.5 dB та час перемикання між TX і RX менше 1 мкс дозволяють застосовувати комплект у системах керування і телеметрії БПЛА, ретрансляторах та інших професійних радіотехнічних комплексах.

Переваги комплекту Acasom ROC-6 з кабелем RG-8

• Винесення антенного модуля від основного обладнання. Дві коаксіальні лінії довжиною по 20 метрів дозволяють встановити ROC-6 у вибраній точці, залишивши радіообладнання та операторську позицію на необхідній відстані.
• Єдиний хвильовий опір кабельної системи. Кабель RG-8 має номінальний опір 50 Ом і призначений для роботи з професійним високочастотним обладнанням, що спрощує організацію узгодженого ВЧ-тракту.
• Ефективне екранування коаксіальної лінії. Конструкція RG-8 передбачає два захисні шари – APA-стрічку та обплетення з лудженого мідного дроту з покриттям від 85%, що зменшує вплив сторонніх електромагнітних завад.
• Зручна конфігурація для різних схем підключення. Два незалежні 20-метрові відрізки кабелю дають можливість адаптувати прокладання ліній під польовий пункт керування, транспортний засіб, укриття, стаціонарний об'єкт або іншу позицію.
• Два типи ВЧ-конекторів у комплекті. Набір включає 2 роз'єми N-Type Male для RG-8 та 2 роз'єми QMA-Male, завдяки чому кабельні лінії можна підготувати для обладнання з відповідними типами радіочастотних інтерфейсів.
• Стійкість компонентів до складних умов експлуатації. Робочий температурний діапазон ROC-6 становить від -40 до +70 °C, а N-Type Male — від -55 до +85 °C, що дозволяє експлуатувати компоненти за значних температурних коливань.
• Комплексне рішення замість окремого набору деталей. Разом з активною антеною користувач отримує 40 метрів RG-8 та необхідні конектори, тобто основні компоненти для формування двох високочастотних кабельних ліній.
• Можливість стаціонарного або мобільного використання. Комплект підходить як для тимчасового польового розгортання, так і для постійних радіотехнічних систем, де потрібне просторове рознесення антенного модуля та підключеного обладнання.

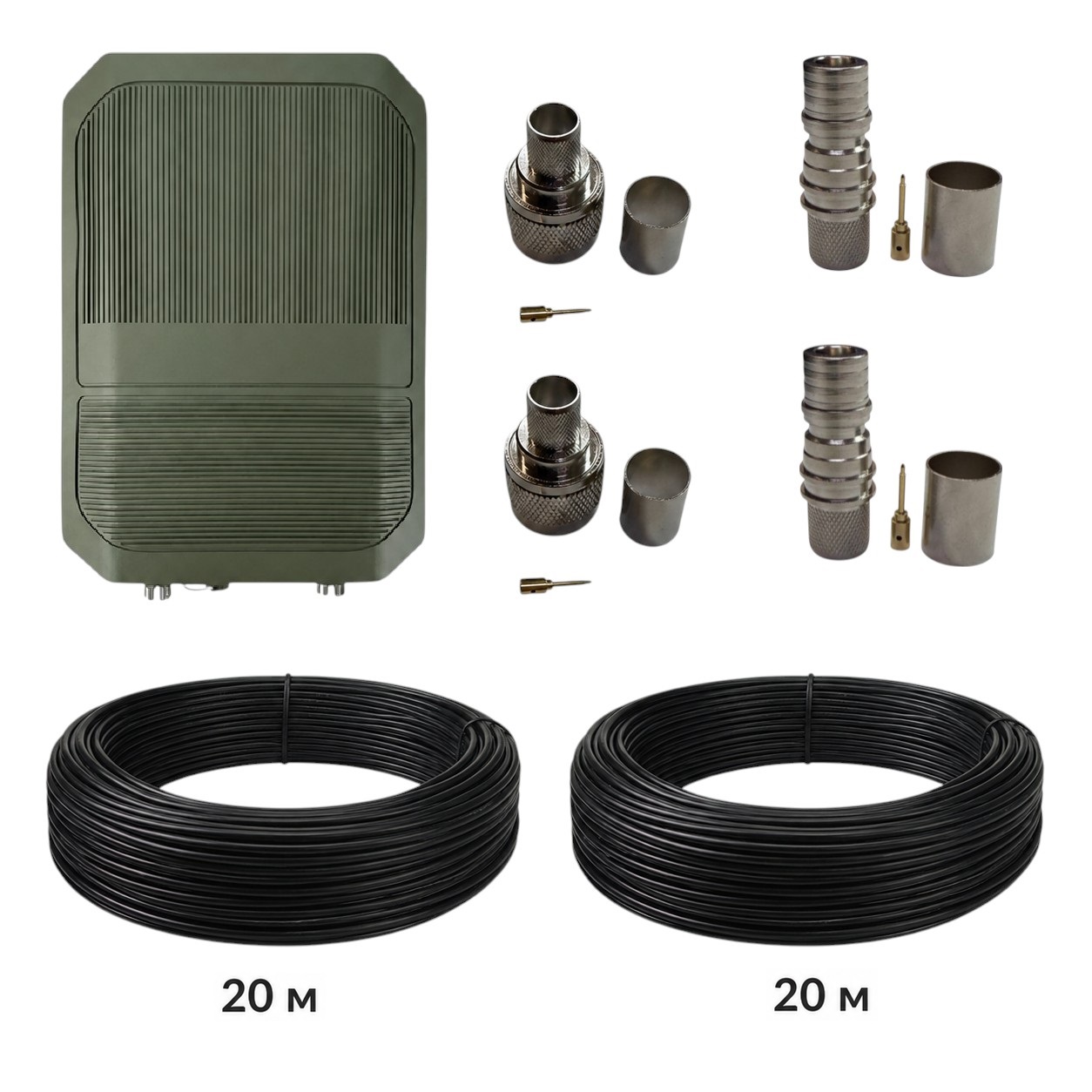

Комплектація

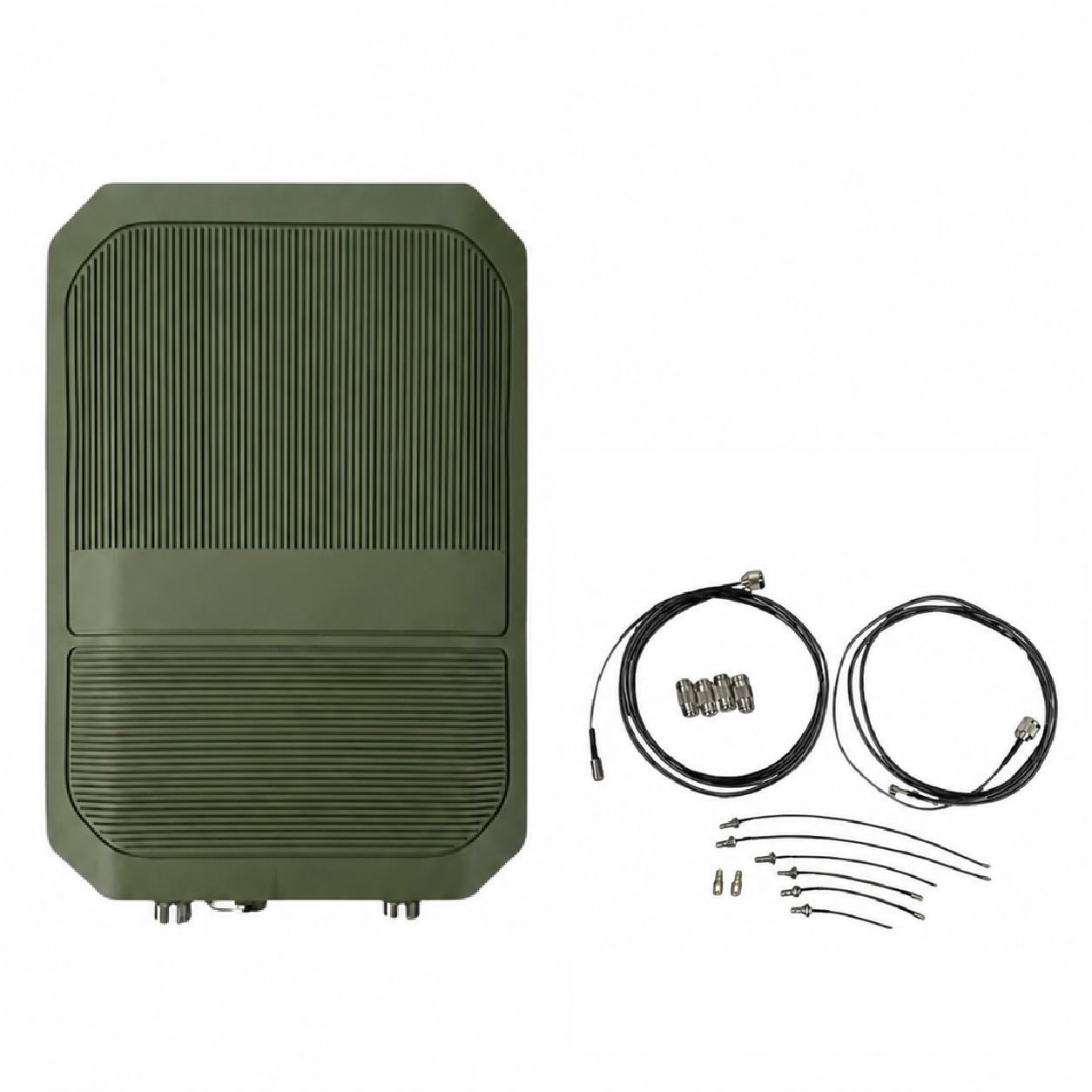

1. Антена Acasom ROC-6
2. Кабель RG-8 50 Ом – 20 м × 2

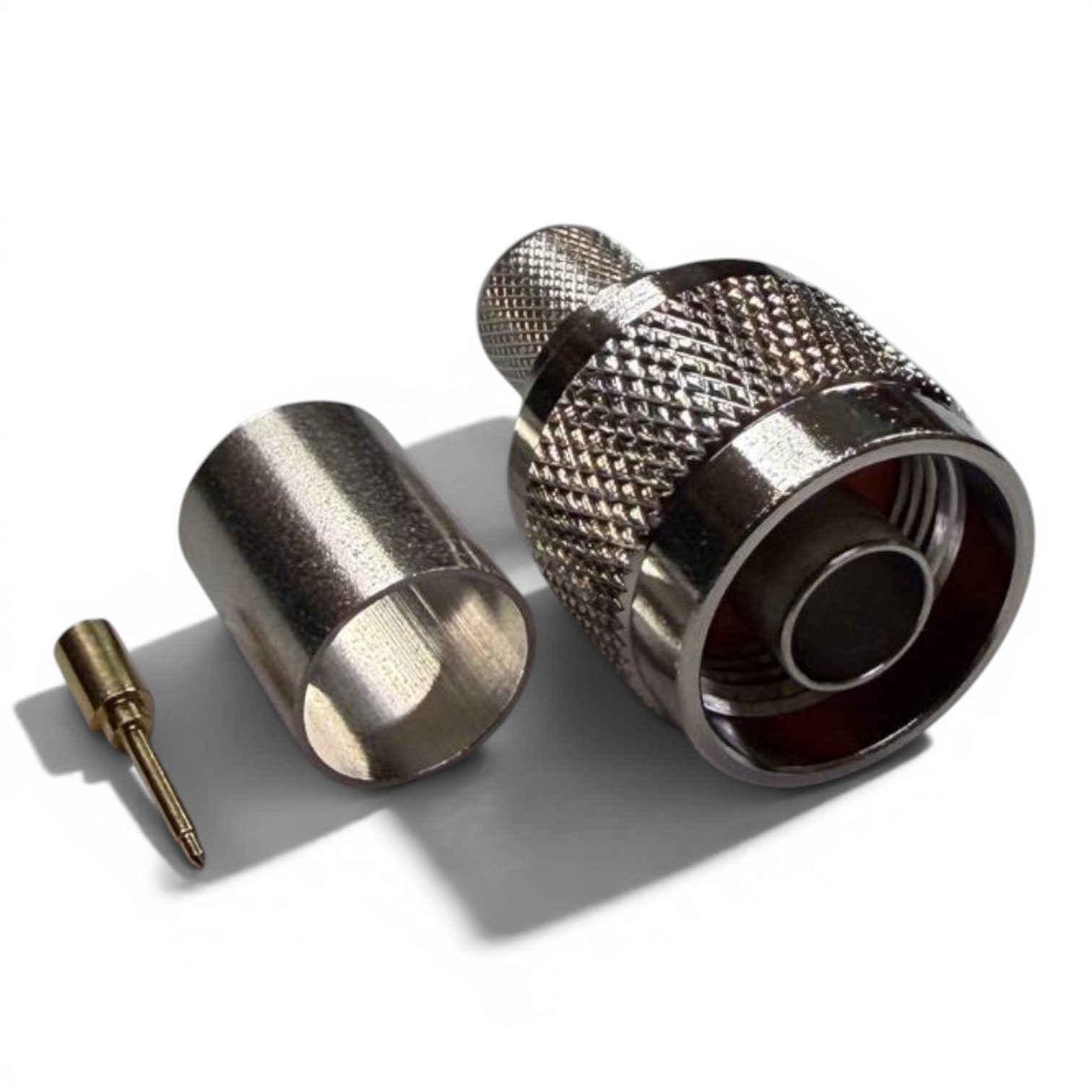

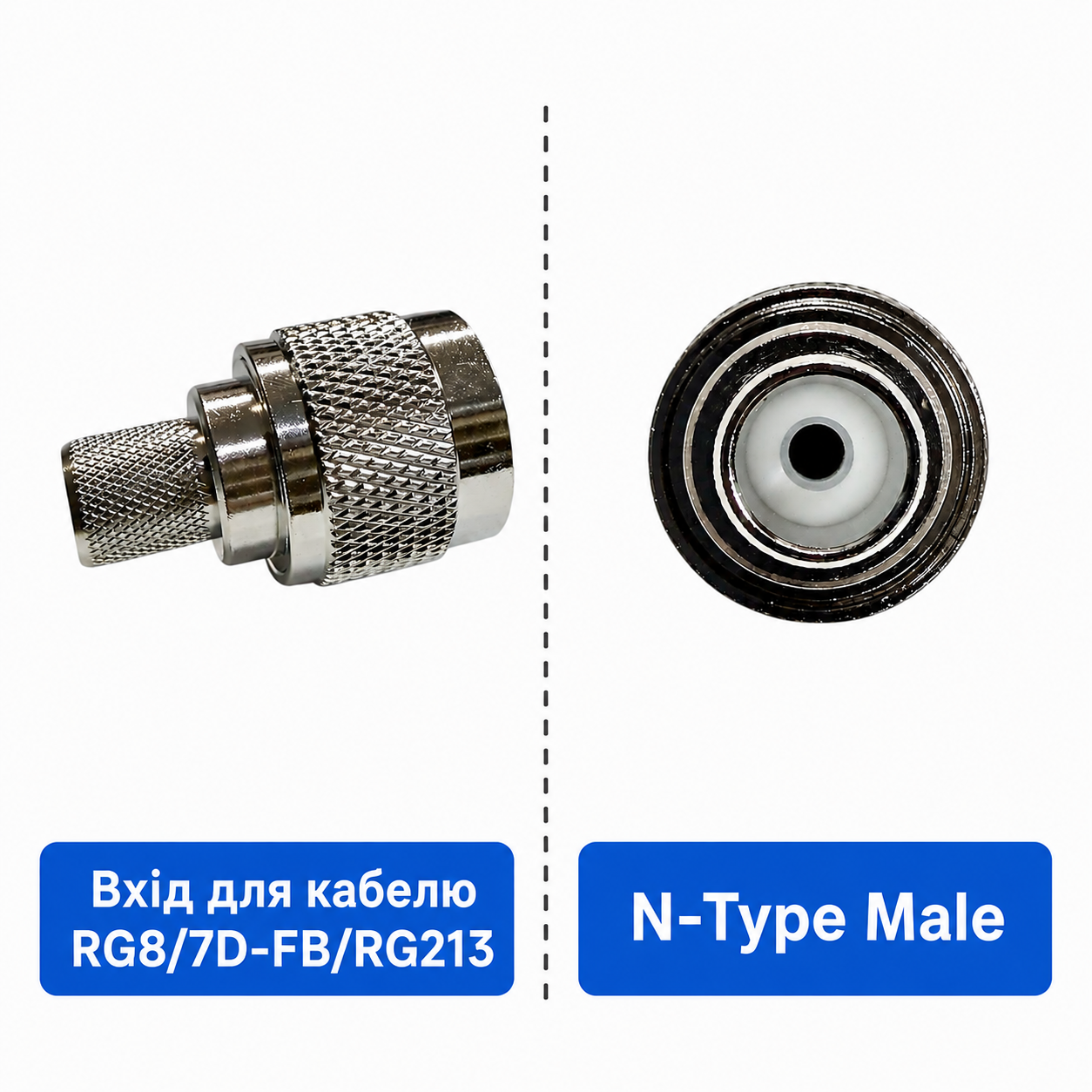

3. Роз'єм N-Male на кабель RG8/7D-FB/RG213 – 2 шт.

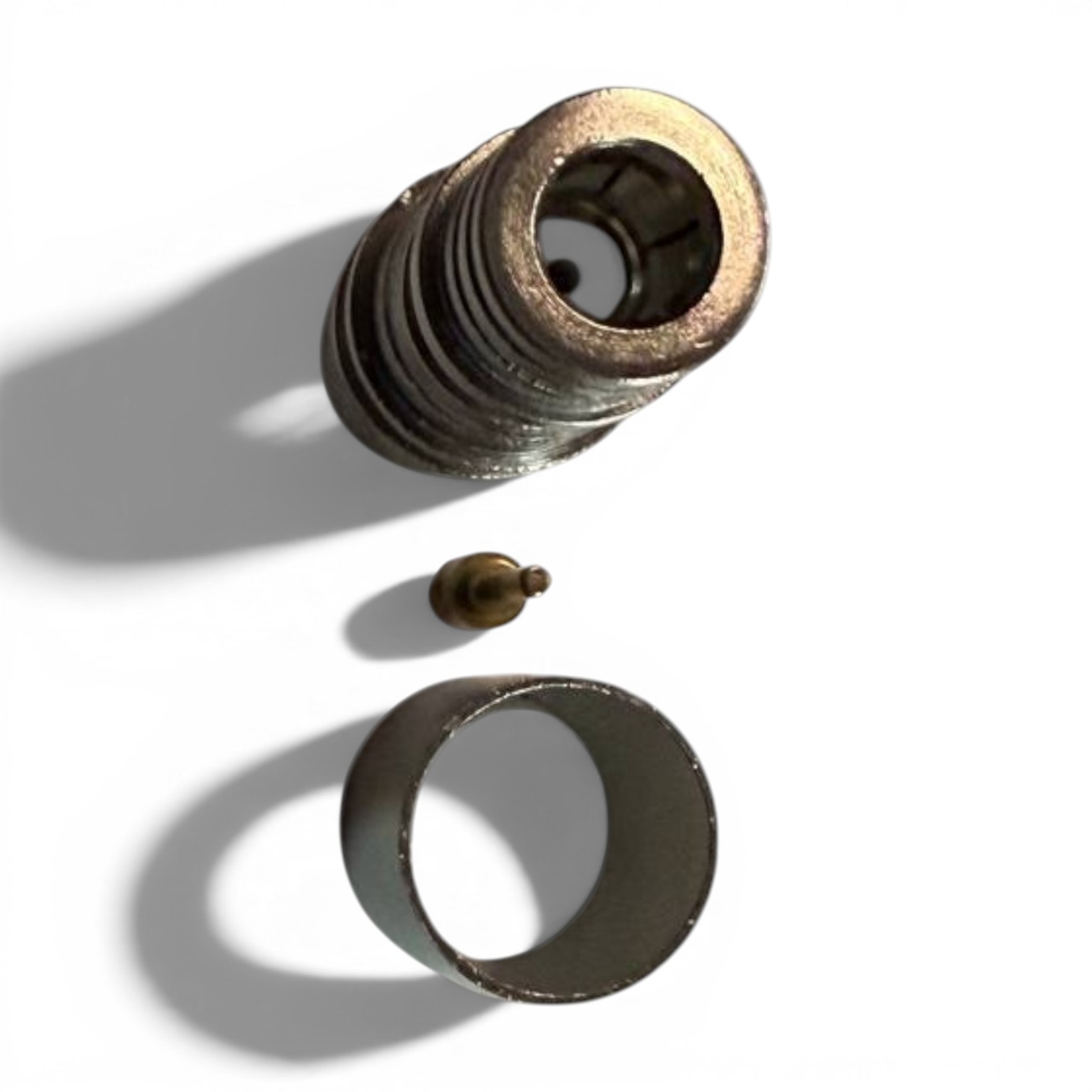

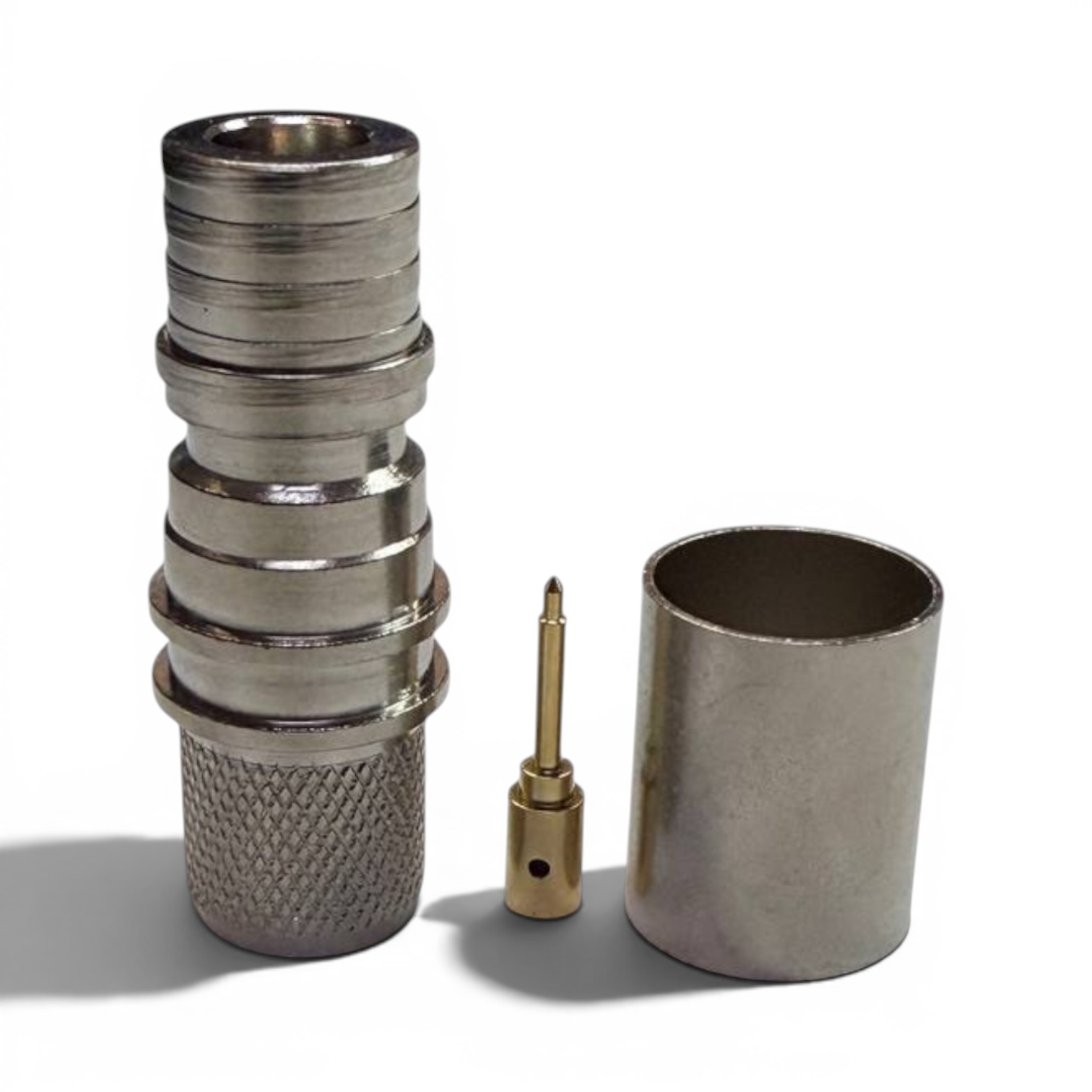

4. Роз'єм QMA-Male – 2 шт.

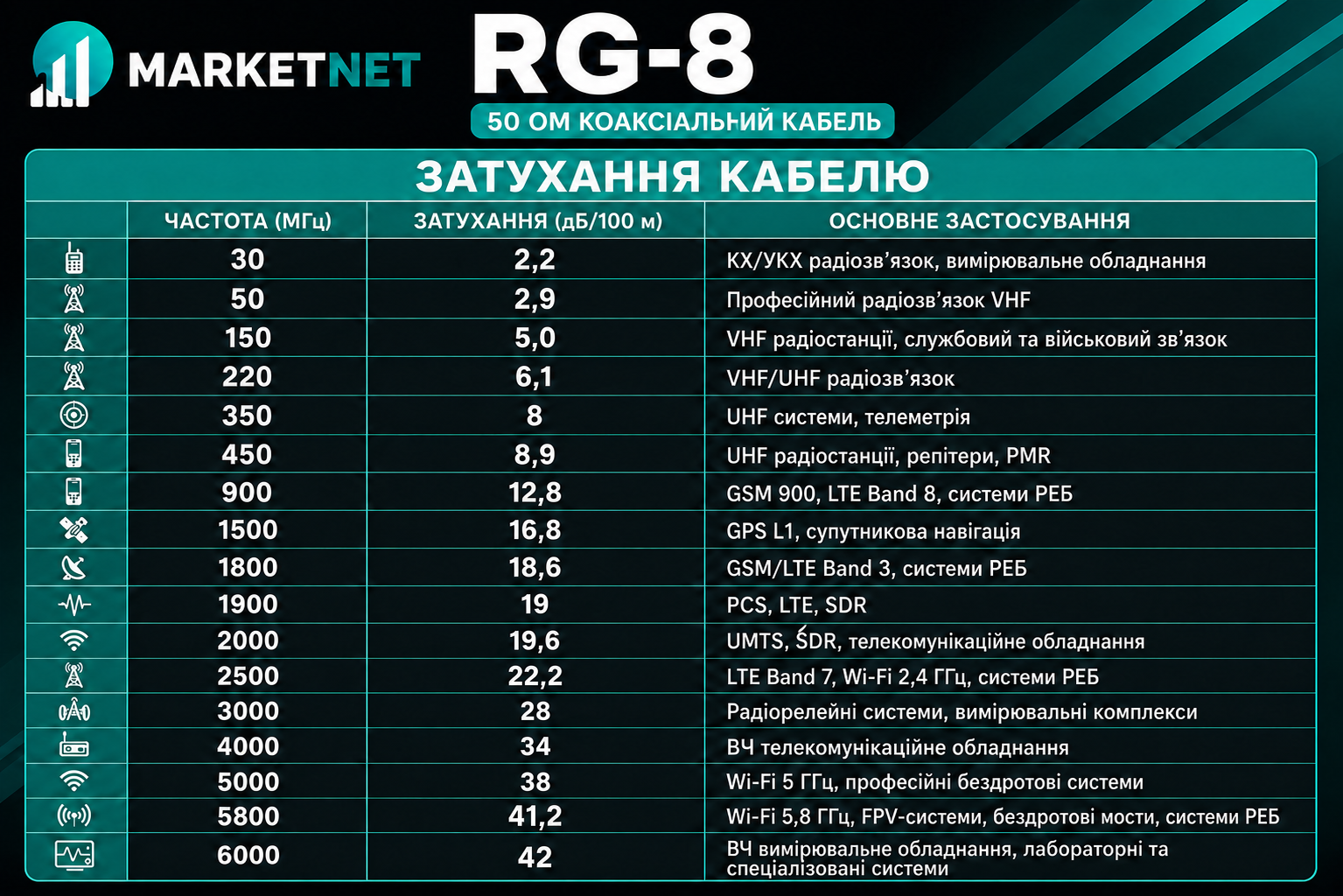

Таблиця затухання кабелю RG-8

Технічні характеристики комплекту

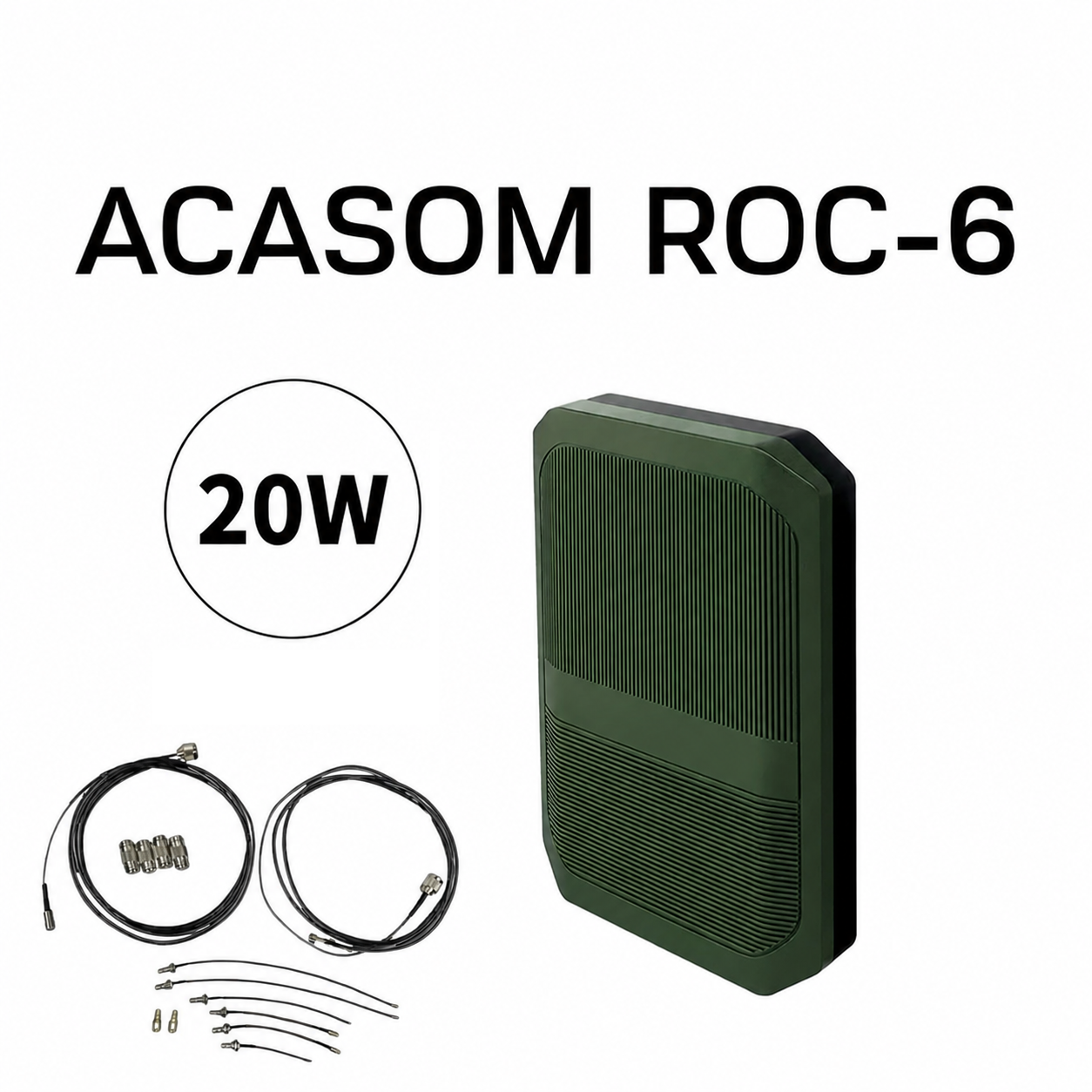

Антена-бустер ACASOM ROC-6:

• Тип: активна виносна антена-бустер
• Частотні діапазони: 2.4 GHz / 5.2 GHz / 5.8 GHz
• Вихідна потужність: до 20 W (43 dBm)
• Підсилення антени на 2.4 GHz: 15 dB ±1
• Підсилення антени на 5.2 GHz: 18 dB ±1
• Підсилення антени на 5.8 GHz: 18 dB ±1
• Підсилення приймання RX: до 12 dB
• Підсилення передачі TX: до 20 dB
• RF-конектор: N-Female
• Вхідна потужність тригера: 3–23 dBm
• EVM: 3% @33 dBm (802.11g, 54 Mbps)
• Коефіцієнт шуму: <2.5 dB
• Час перемикання TX/RX: <1 мкс
• Акумулятор: 10000 mAh @7.4 V / 5000 mAh @14.8 V
• Споживаний струм: 3 A
• Напруга заряджання: 16.8 V
• Дисплей: сенсорний
• Робоча температура: від -40 до +70 °C
• Розміри корпусу: 210 × 310 × 41 мм
• Вага: 2.1 кг без аксесуарів

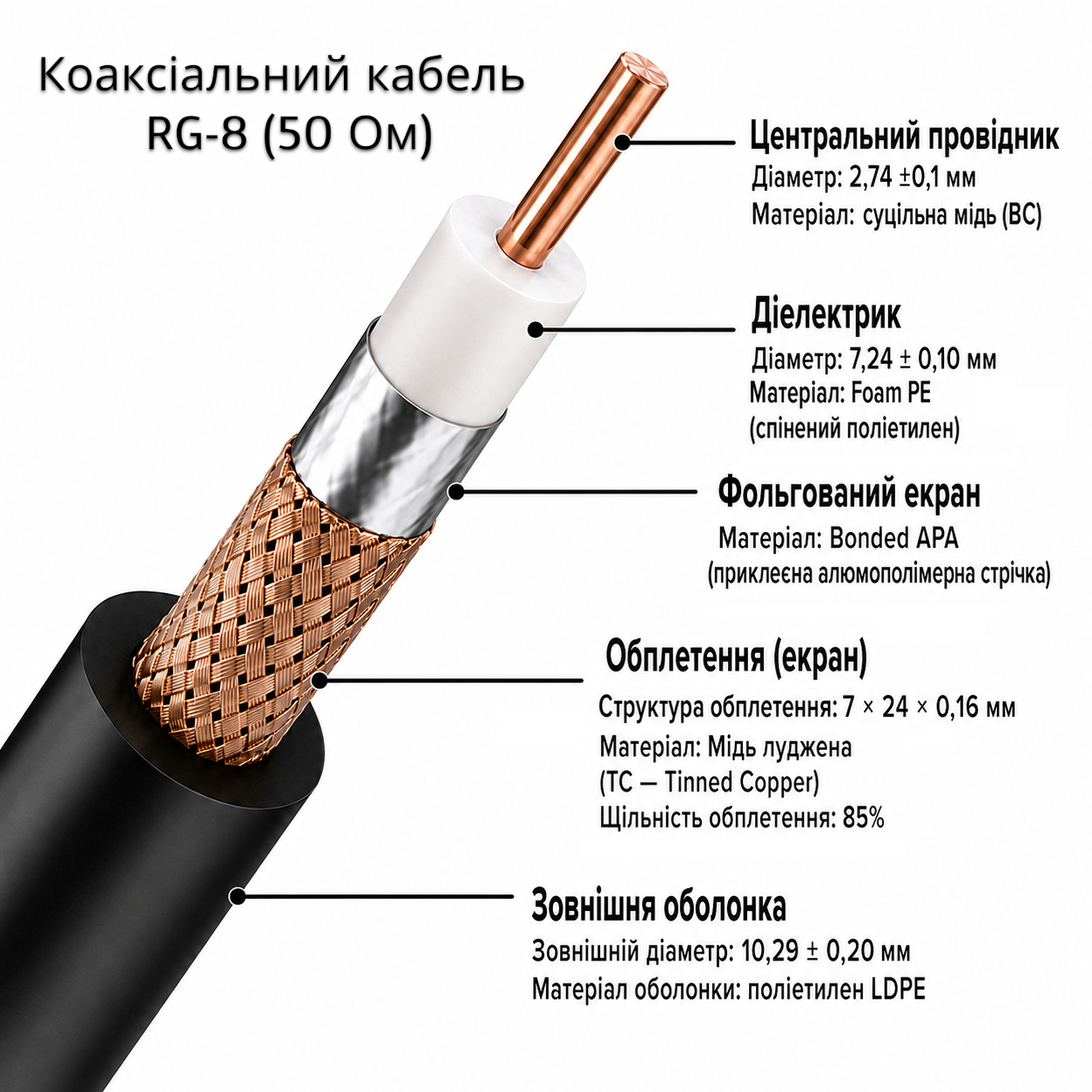

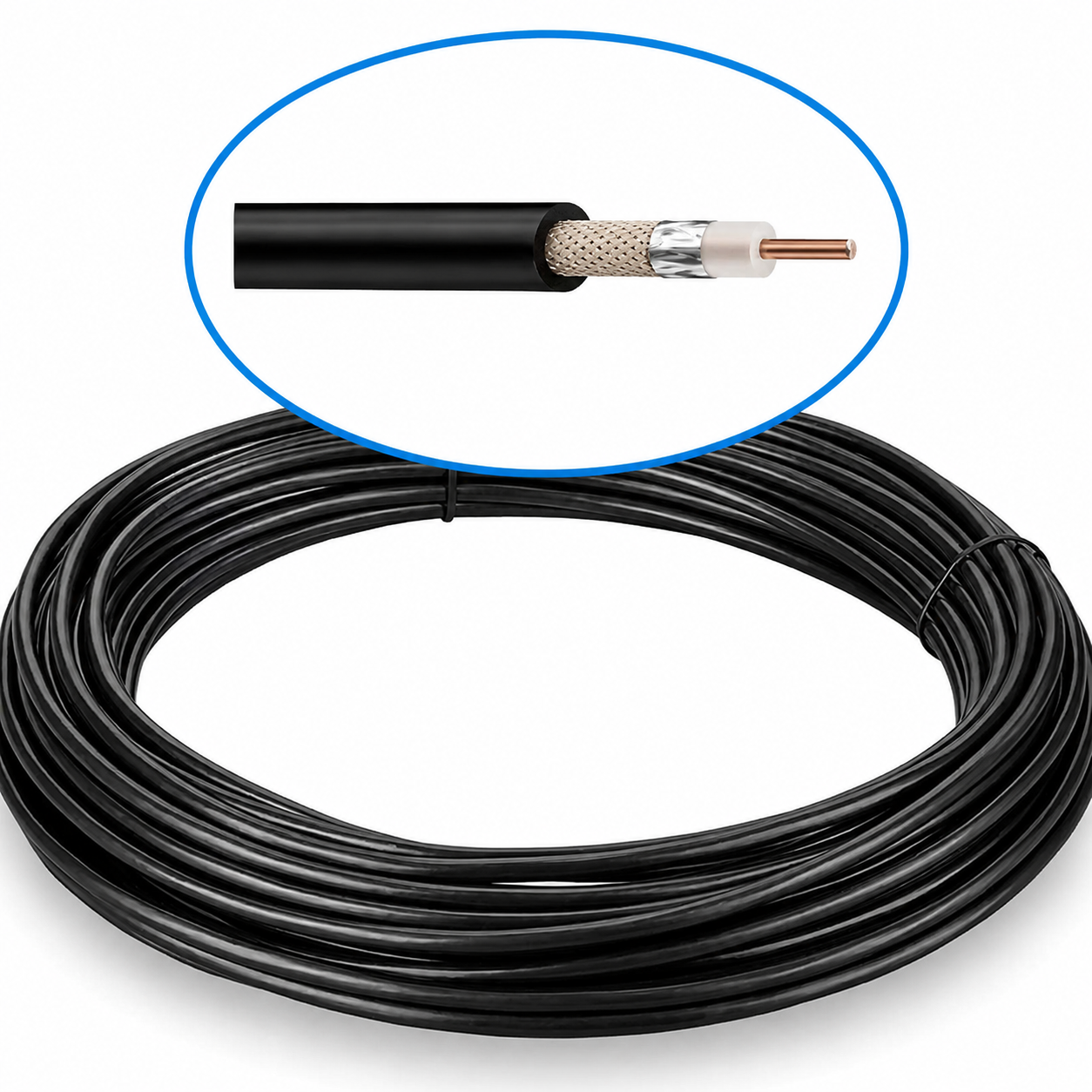

Коаксіальний кабель RG-8:

• Тип: коаксіальний RG-8
• Кількість відрізків: 2
• Довжина одного відрізка: 20 м
• Загальна довжина кабелю: 40 м
• Хвильовий опір: 50 ±3 Ом
• Центральний провідник: CCA (алюміній, плакований міддю)
• Діаметр центрального провідника: 2.74 ±0.01 мм
• Провідність центрального провідника: ≥62.6%
• Діелектрик: спінений поліетилен Foam PE
• Діаметр діелектрика: 7.24 ±0.10 мм
• Перший екран: приклеєна APA-стрічка
• Перекриття APA-стрічки: >25%
• Діаметр після першого екрану: 7.45 ±0.10 мм
• Другий екран: обплетення 7 × 24 × 0.16 мм із лудженого мідного дроту
• Покриття обплетення: ≥85%
• Тип екранування: подвійне
• Матеріал зовнішньої оболонки: LDPE
• Зовнішній діаметр: 10.29 ±0.20 мм
• Опір ізоляції: >1000 МОм·км
• Опір центрального провідника: <4.7 Ом/км
• Опір зовнішнього провідника: <5.4 Ом/км
• Ємність: 78 ±3 пФ/м
• Випробувальна напруга ізоляції: ≥1.0 кВ AC протягом 1 хв
• Іскрове випробування: ≥2.5 кВ, 50 Гц
• КСХ (SWR): <1.25 у діапазоні 5 МГц – 6 ГГц
• Відповідність: Директива ЄС 2011/65/EU (RoHS-2)
