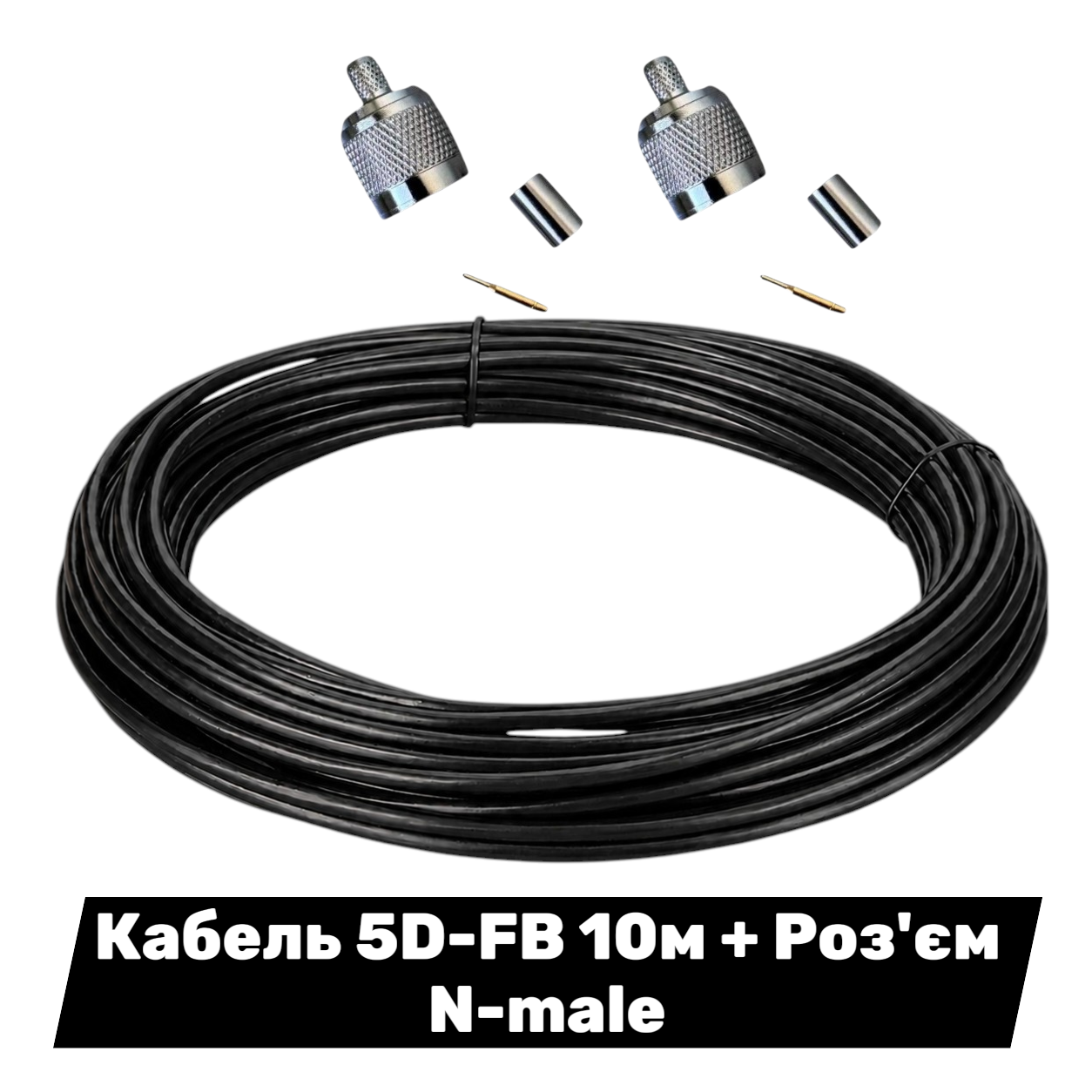

Комплект Кабель 5D-FB CCA 50 Ом (10 м) + Роз'єм N-male на кабель 5D-FB

Комплект поєднує коаксіальний кабель 5D-FB довжиною 10 метрів та професійний роз'єм N-male 5D-FB, які повністю сумісні між собою та дозволяють швидко сформувати готову високочастотну кабельну лінію для підключення антен, підсилювачів, ретрансляторів, військових радіостанцій, комплексів РЕБ і систем керування безпілотниками. Узгодження всіх компонентів виключає необхідність підбору сумісних елементів окремо та забезпечує стабільні електричні характеристики готового з'єднання.

Основою комплекту є кабель 50 Ом, виконаний за конструкцією класа RG-8, що підтримує правильне узгодження більшості сучасного радіочастотного обладнання. Центральний провідник CCA у поєднанні з фізично спіненим FPE-діелектриком і подвійним екрануванням допомагає мінімізувати затухання та знизити вплив зовнішніх електромагнітних завад. Високочастотний конектор використовує комбінований спосіб монтажу – обжим оплетки та пайку центрального контакту, завдяки чому забезпечує механічну міцність і стабільність електричного контакту навіть під час роботи у польових умовах. У результаті високочастотний кабель і роз'єм працюють як єдина система, забезпечуючи ефективну передачу сигналу на робочих частотах без суттєвих втрат.

Основні функції комплекту

• Передає високочастотний сигнал з мінімальними втратами завдяки низькому затуханню кабелю (від 7,4 дБ/100 м на 150 МГц до 34,4 дБ/100 м на 2450 МГц) та якісному контакту роз'єма.
• Забезпечує правильне узгодження антенного тракту завдяки хвильовому опору 50 Ом як кабелю, так і роз'єма.
• Формує надійне електричне з'єднання між антеною та обладнанням завдяки обжимному монтажу оплетки і пайці центрального контакту.
• Захищає сигнал від зовнішніх електромагнітних перешкод завдяки подвійному екрануванню кабелю та екранованій конструкції роз'єма.
• Забезпечує стабільну передачу сигналу в діапазоні робочих частот для систем РЕБ, радіостанцій, ретрансляторів, LTE та інших ВЧ-комплексів.
• Надійно з'єднує антени, підсилювачі, наземні станції керування БпЛА та інше радіочастотне обладнання в єдину кабельну систему.

Комплектація

1. Кабель 5D-FB CCA 50 Ом – 10 м.
2. Роз'єм N-male на кабель 5D-FB – 2 шт.

Технічні характеристики комплекту

Кабель 5D-FB CCA:

• Тип: коаксіальний кабель 5D-FB CCA
• Довжина: 10 м
• Клас: RG-8
• Хвильовий опір: 50 ±2 Ом
• Робочий діапазон частот: 150–2450 МГц
• Центральна жила: 1,8 мм, CCA (алюміній з мідним покриттям)
• Діелектрик: фізично спінений поліетилен (FPE), Ø5,0 мм
• Погонна ємність: 81,69 пФ/м
• Коефіцієнт укорочення: 1,23
• Основний екран: алюмінієва фольга (100% покриття)
• Оплетка: 24×5×0,14 мм, луджена мідь (TC), щільність 88%
• Зовнішній діаметр: 7,5 мм
• Матеріал оболонки: PVC
• Робоча температура: від -40 до +70 °C

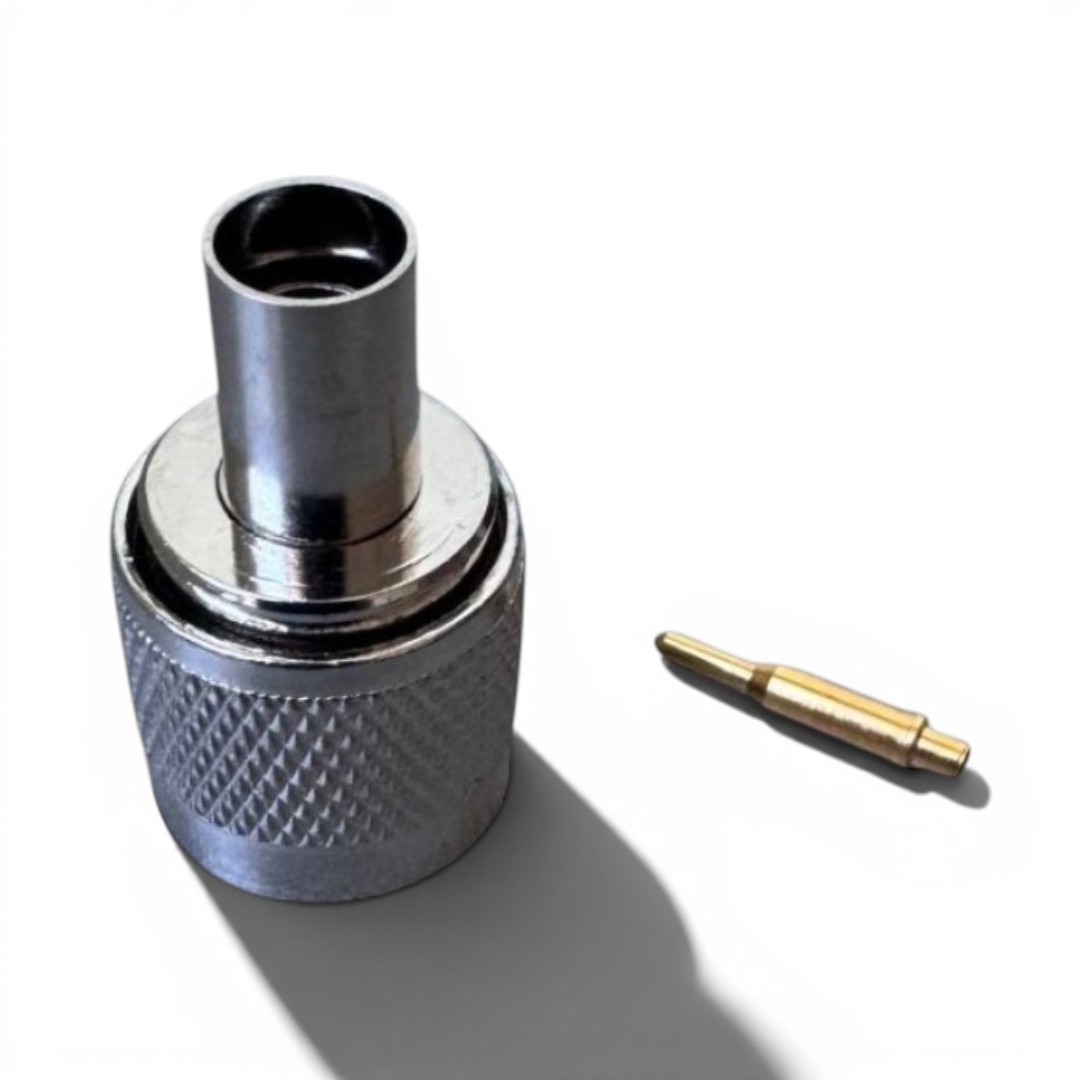

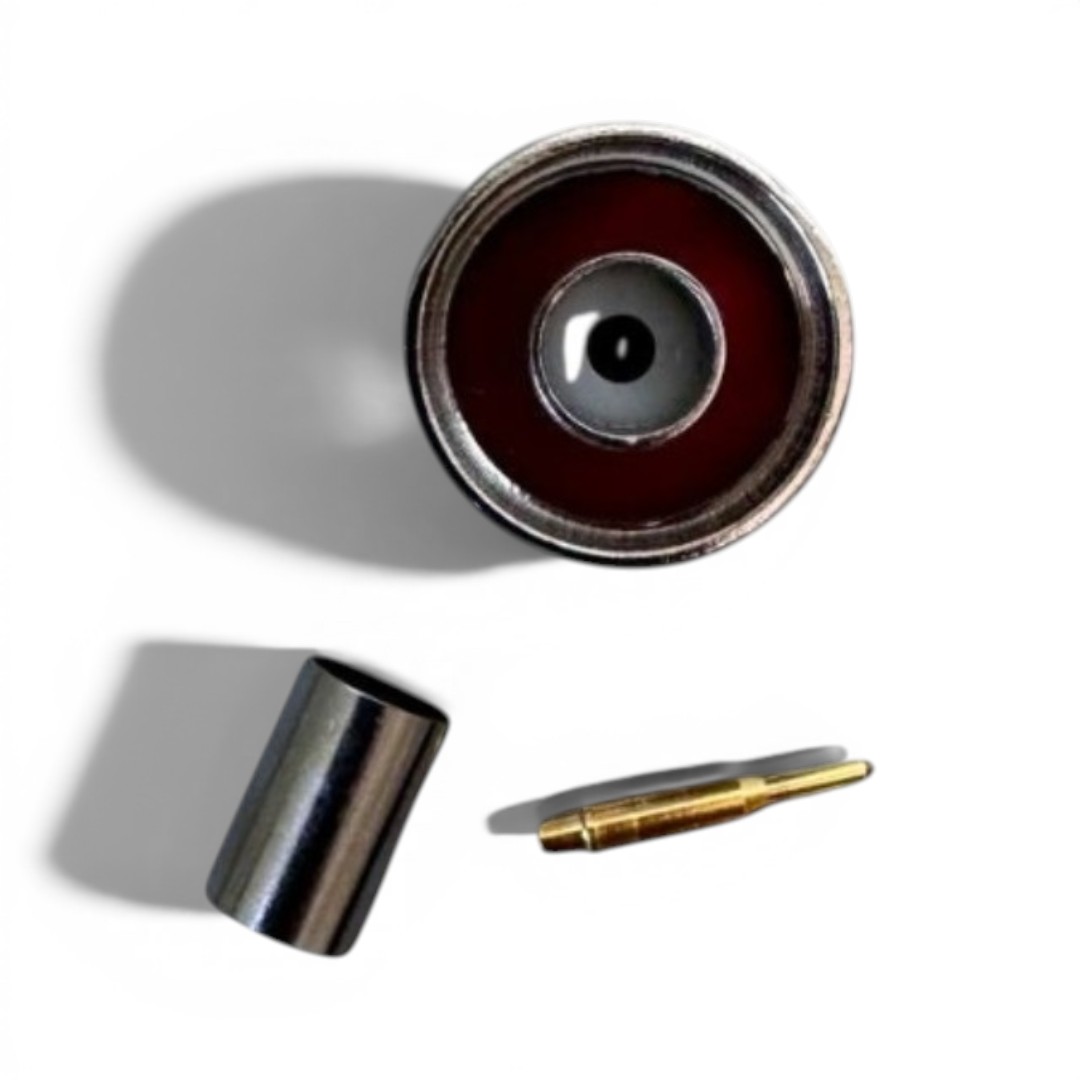

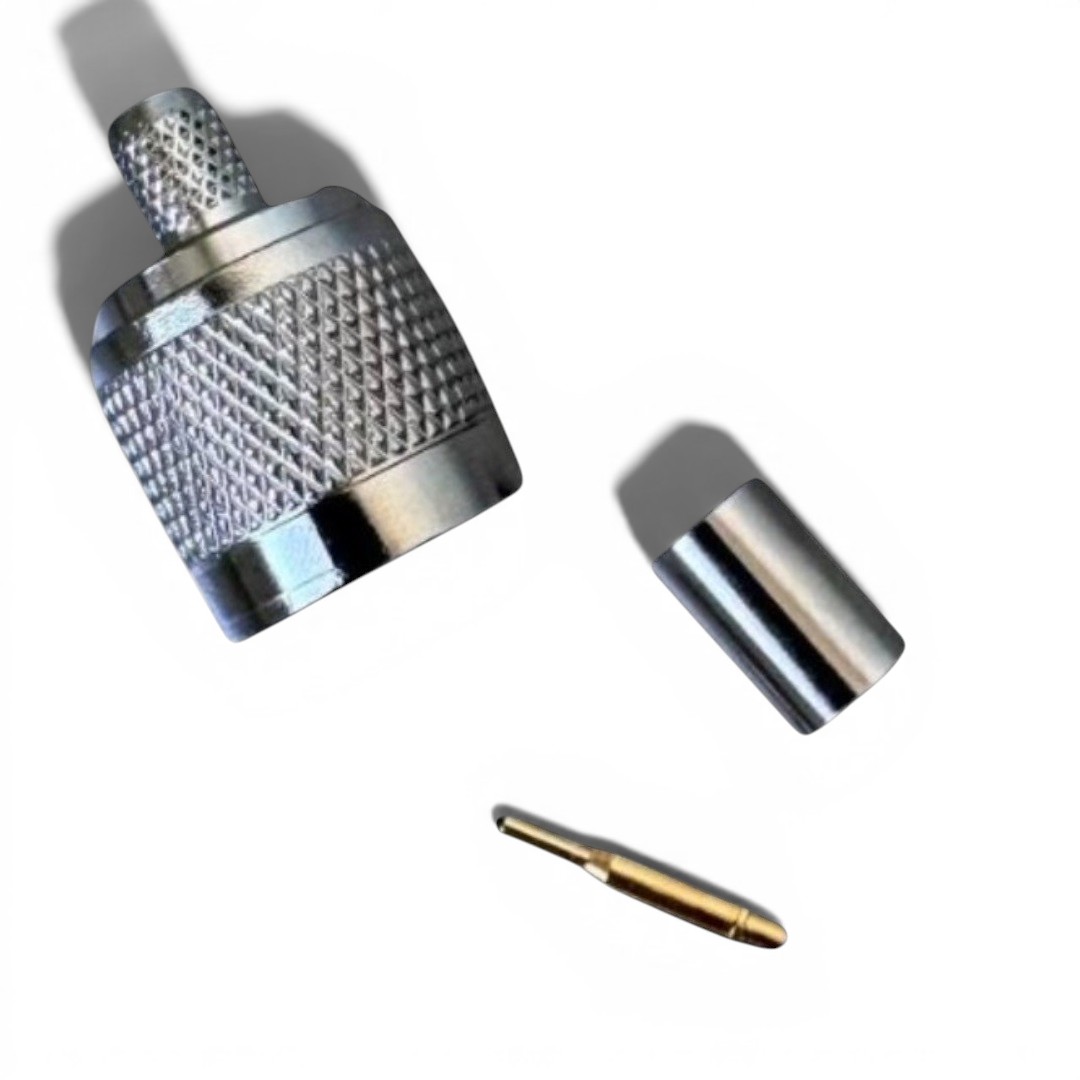

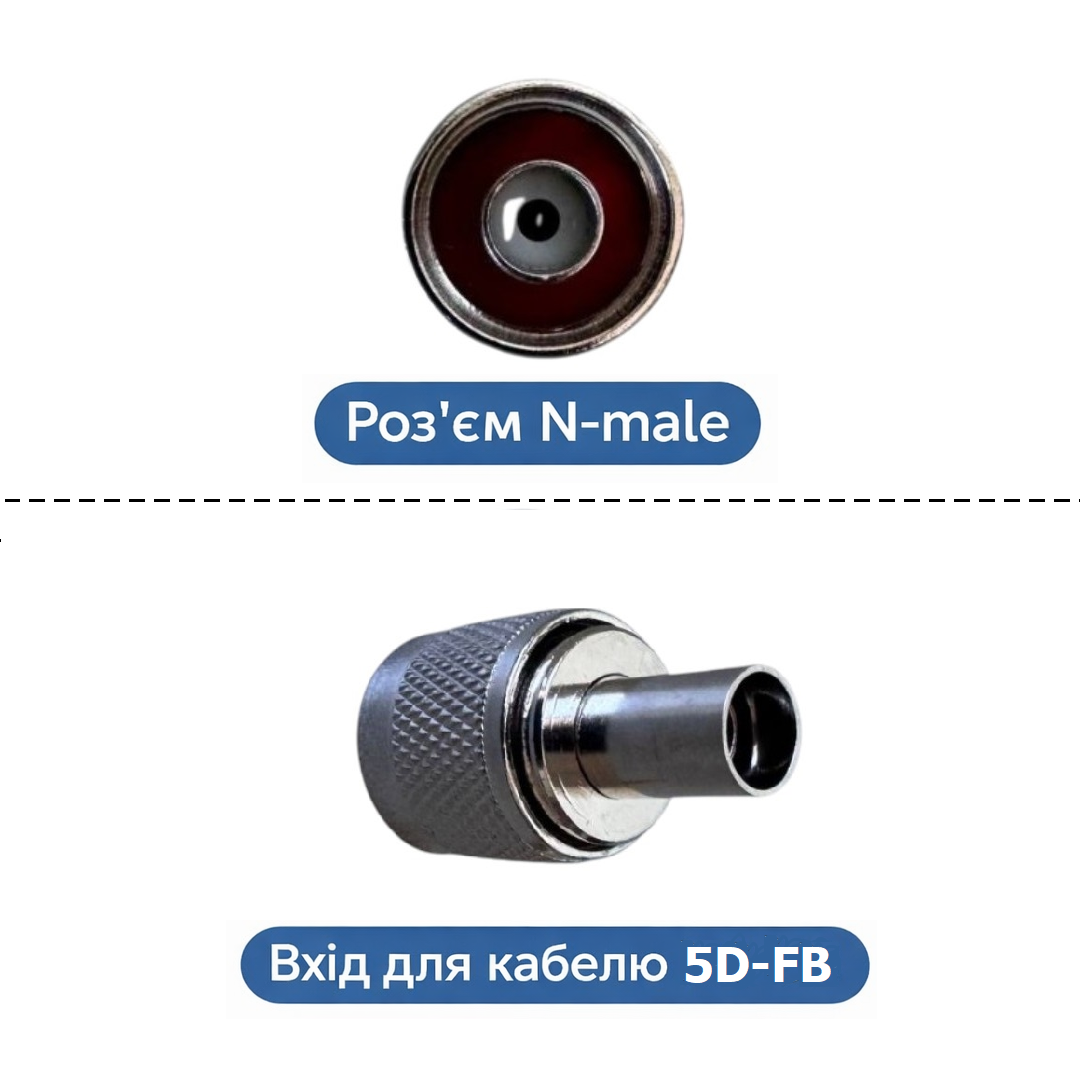

Роз'єм N-male:

• Тип роз'єма: N-male (вилка)
• Серія: N
• Сумісний кабель: 5D-FB
• Хвильовий опір: 50 Ом
• Тип центрального контакту: пін
• Монтаж оплетки: обжим
• Монтаж центрального контакту: пайка
• Покриття корпусу: нікель
• Покриття центрального контакту: золото
• Діелектрик: тефлон
• Конструктивне виконання: прямий
• Спосіб монтажу: кабельний
• Оптимальні робочі частоти: 900 / 1800 / 2100 МГц
• Сумісність: системи РЕБ, тактичний радіозв'язок, антени керування БпЛА, ретранслятори, LTE, 3G, 4G, Wi-Fi та інші радіочастотні системи
