Комплект Кабель 5D-FB CCA 50 Ом (20 м) + Роз'єм N-male на кабель 5D-FB

Комплект кабелю 5D-FB 20 метрів з роз'ємами N-male призначений для створення готової високочастотної кабельної лінії без необхідності окремого підбору сумісних компонентів. До набору входить коаксіальний кабель 5D-FB довжиною 20 метрів та два професійні роз'єми N-male 5D-FB, які повністю відповідають один одному за технічними параметрами. Такий комплект використовується для підключення антен, підсилювачів сигналу, ретрансляторів, військових радіостанцій, систем РЕБ, а також комплексів керування безпілотниками. Завдяки повній сумісності всіх елементів забезпечуються стабільні характеристики лінії та спрощується процес монтажу.

Основою комплекту є коаксіальний кабель 50 Ом, виготовлений за стандартом RG-8, що дозволяє коректно працювати з більшістю сучасного високочастотного обладнання. Центральний провідник із матеріалу CCA, фізично спінений FPE-діелектрик та подвійне екранування забезпечують низький рівень втрат сигналу й ефективний захист від електромагнітних перешкод. Роз'єм N-male встановлюється комбінованим способом: екрануюче обплетення фіксується методом обтиску, а центральний контакт припаюється. Такий варіант монтажу гарантує надійну механічну фіксацію та стабільний електричний контакт навіть під час експлуатації у складних польових умовах. У результаті кабель 5D-FB та роз'єми N-male працюють як єдина високочастотна система, забезпечуючи якісну передачу сигналу без значних втрат.

Основні функції комплекту

• Передає високочастотний сигнал з мінімальним затуханням завдяки характеристикам кабелю (від 7,4 дБ/100 м на 150 МГц до 34,4 дБ/100 м на 2450 МГц) та якісному контакту роз'єма.
• Підтримує правильне узгодження антенно-фідерної системи завдяки хвильовому опору 50 Ом, однаковому для кабелю та роз'ємів.
• Створює надійне електричне з'єднання між антеною та обладнанням завдяки поєднанню обжимного кріплення обплетення і пайки центрального контакту.
• Ефективно захищає сигнал від зовнішніх електромагнітних впливів завдяки подвійному екрануванню кабелю 5D-FB та екранованій конструкції роз'єма.
• Забезпечує стабільну передачу сигналу в робочому діапазоні частот для систем РЕБ, ретрансляторів, радіостанцій, LTE та інших високочастотних комплексів.
• Дозволяє швидко підключати антени, підсилювачі, наземні станції керування БпЛА та інше радіочастотне обладнання в єдину кабельну мережу.

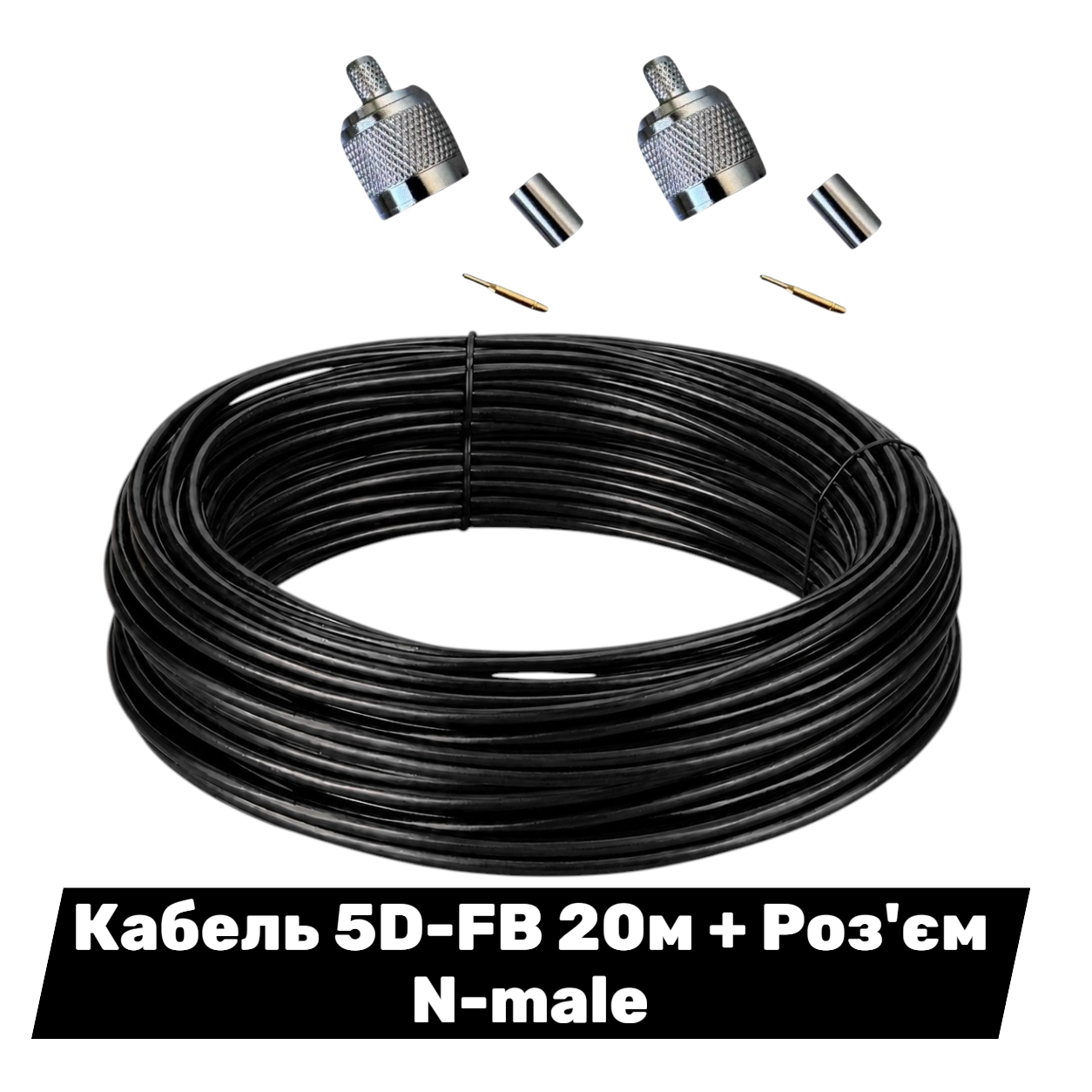

Комплектація

1. Кабель 5D-FB CCA 50 Ом – 20 м.
2. Роз'єм N-male для кабелю 5D-FB – 2 шт.

Технічні характеристики комплекту

Кабель 5D-FB CCA:

• Тип: коаксіальний кабель 5D-FB CCA
• Довжина: 20 м
• Клас: RG-8
• Хвильовий опір: 50 ±2 Ом
• Робочий діапазон частот: 150–2450 МГц
• Центральна жила: 1,8 мм, CCA (алюміній із мідним покриттям)
• Діелектрик: фізично спінений поліетилен (FPE), Ø5,0 мм
• Погонна ємність: 81,69 пФ/м
• Коефіцієнт укорочення: 1,23
• Основний екран: алюмінієва фольга (100% покриття)
• Обплетення: 24×5×0,14 мм, луджена мідь (TC), щільність 88%
• Зовнішній діаметр: 7,5 мм
• Матеріал оболонки: PVC
• Робоча температура: від -40 до +70 °C

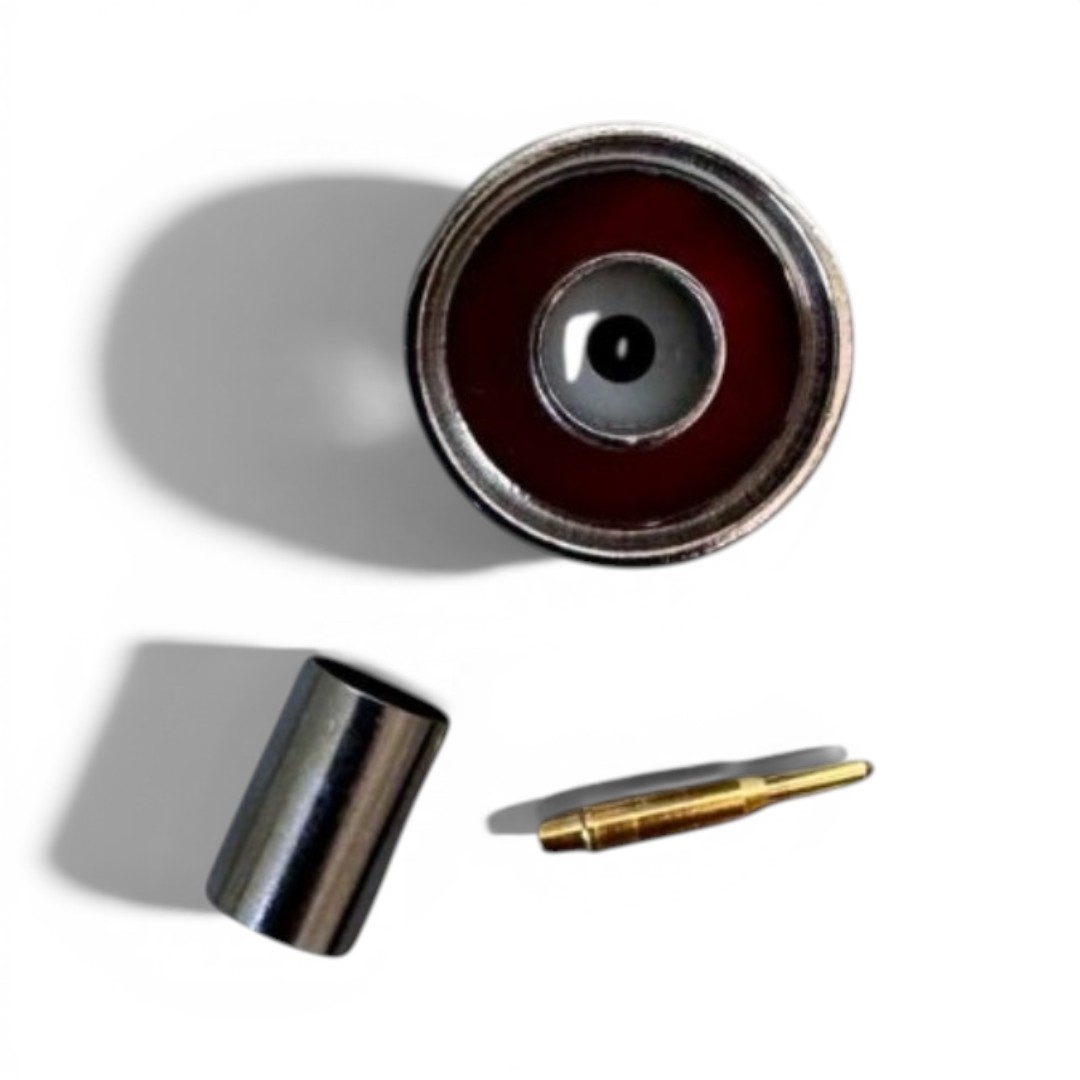

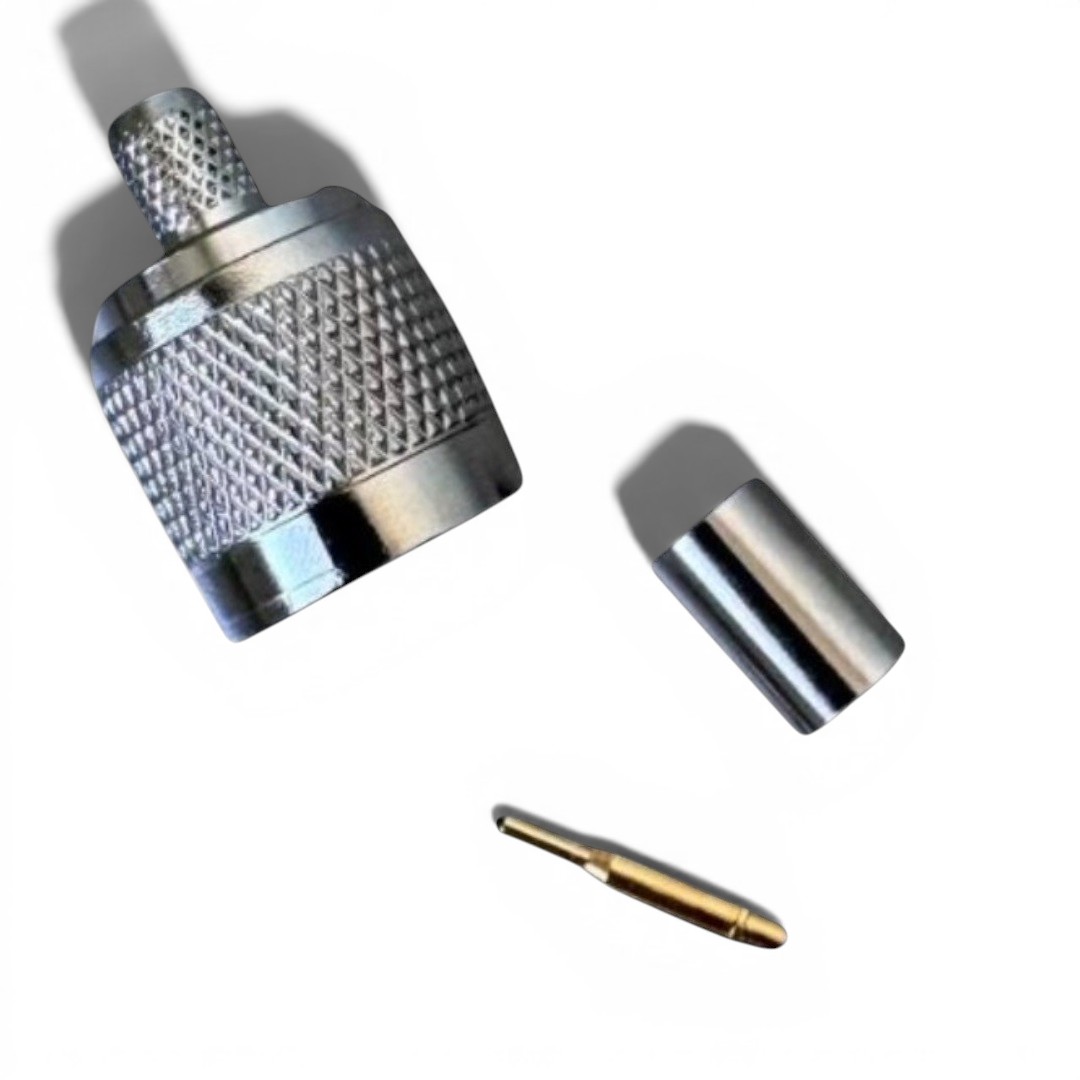

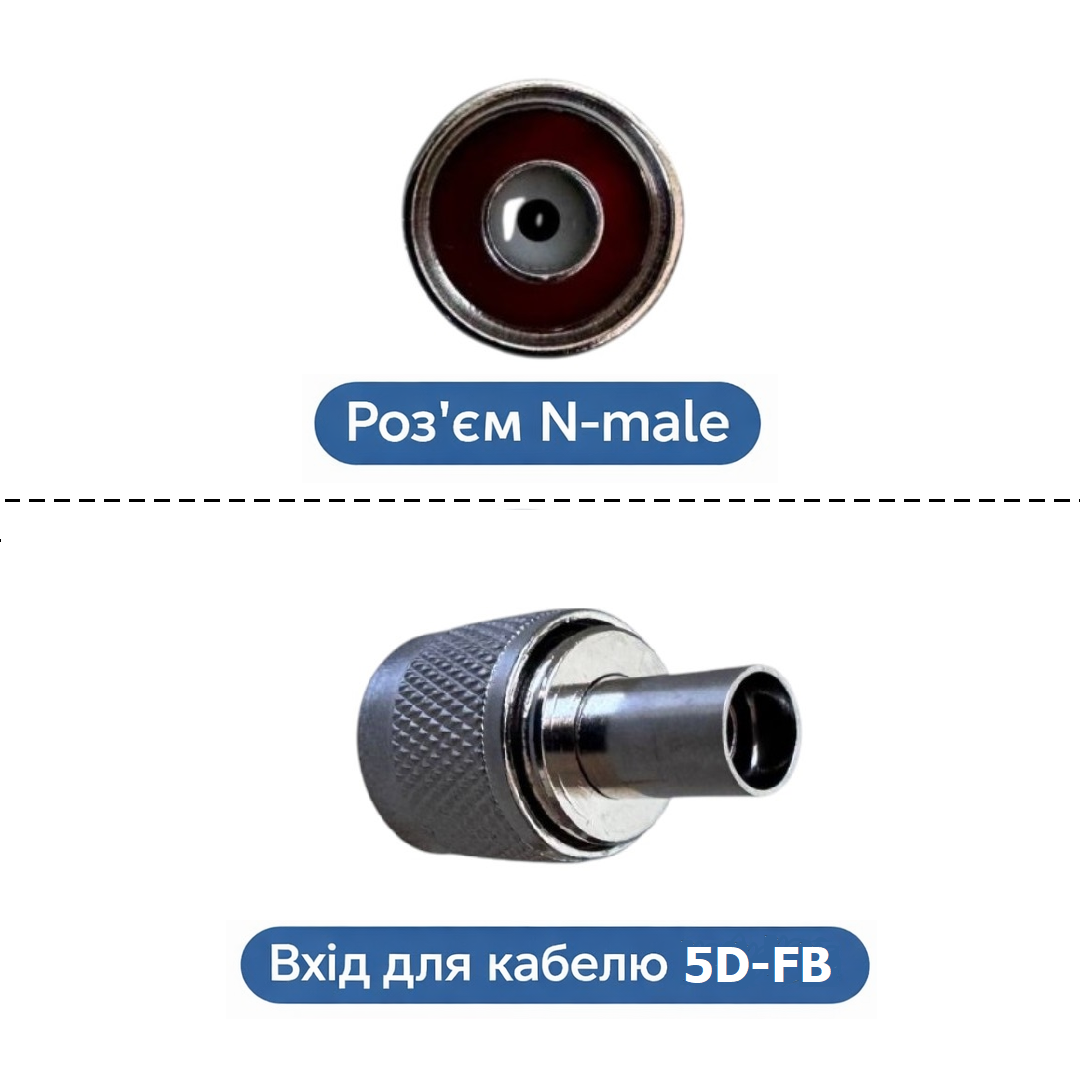

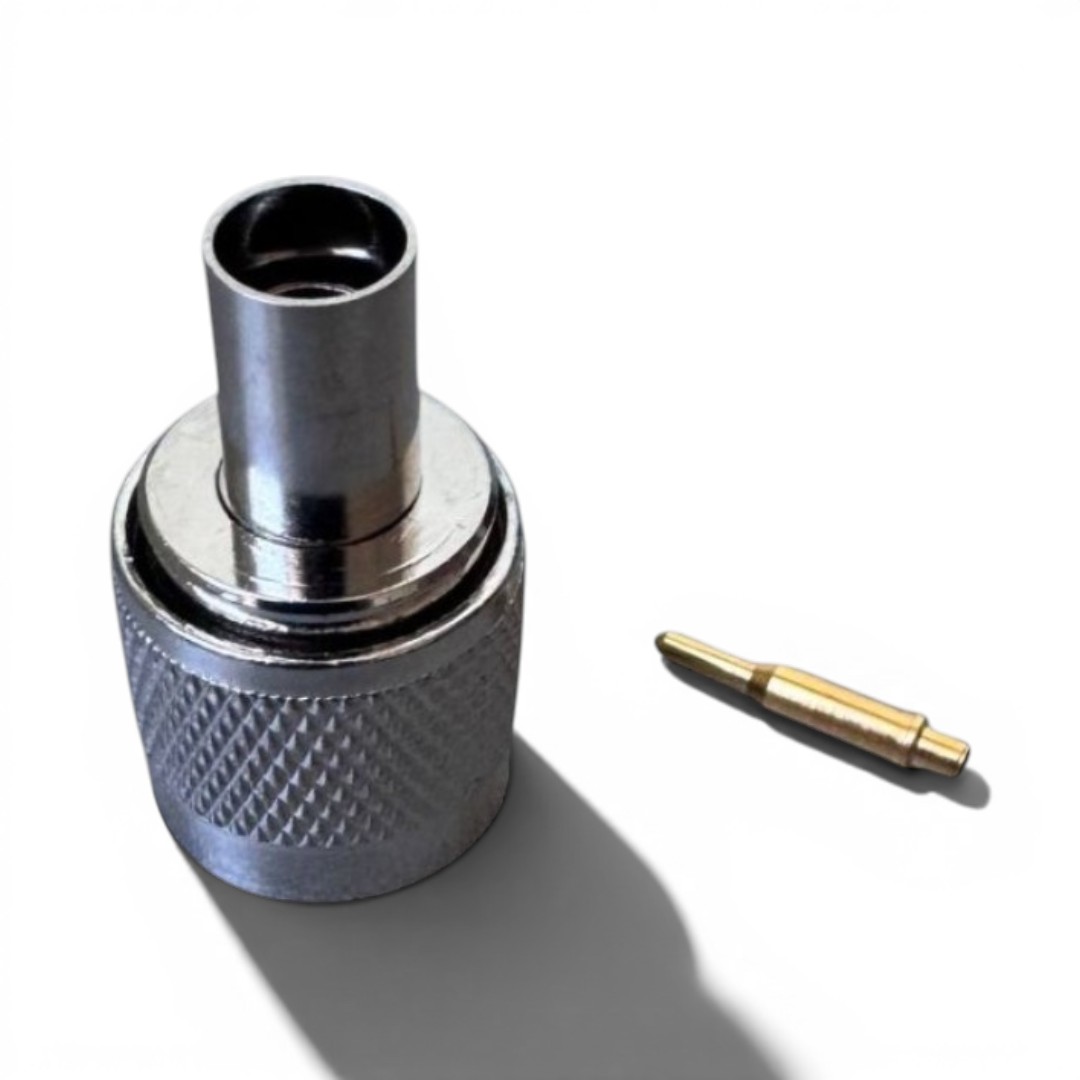

Роз'єм N-male:

• Тип роз'єма: N-male (вилка)
• Серія: N
• Сумісний кабель: 5D-FB
• Хвильовий опір: 50 Ом
• Тип центрального контакту: пін
• Монтаж обплетення: обжим
• Монтаж центрального контакту: пайка
• Покриття корпусу: нікель
• Покриття центрального контакту: золото
• Діелектрик: тефлон
• Конструктивне виконання: прямий
• Спосіб монтажу: кабельний
• Оптимальні робочі частоти: 900 / 1800 / 2100 МГц
• Сумісність: системи РЕБ, тактичний радіозв'язок, антени керування БпЛА, ретранслятори, LTE, 3G, 4G, Wi-Fi та інші радіочастотні системи.
