Комплект призначений для виготовлення 20-метрової високочастотної кабельної збірки з коаксіального кабелю 5D-FB класу RG-8 та двох роз'ємів SMA-male. Кабель має хвильовий опір 50 Ом, центральну жилу Solid Copper, діелектрик Foam PE та подвійне екранування. Підходить для систем РЕБ, FPV-комплексів, БпЛА, радіостанцій, антен, підсилювачів сигналу, ретрансляторів і професійного радіочастотного обладнання.
1 118 грн
Комплект призначений для виготовлення 20-метрової високочастотної кабельної збірки з коаксіального кабелю 5D-FB класу RG-8 та двох роз'ємів SMA-male. Кабель має хвильовий опір 50 Ом, центральну жилу Solid Copper, діелектрик Foam PE та подвійне екранування. Підходить для систем РЕБ, FPV-комплексів, БпЛА, радіостанцій, антен, підсилювачів сигналу, ретрансляторів і професійного радіочастотного обладнання.
Огляд Комплект Кабель 5D-FB 50 Ом (20 м) + Роз'єм SMA-male на кабель 5D-FB (2 шт)

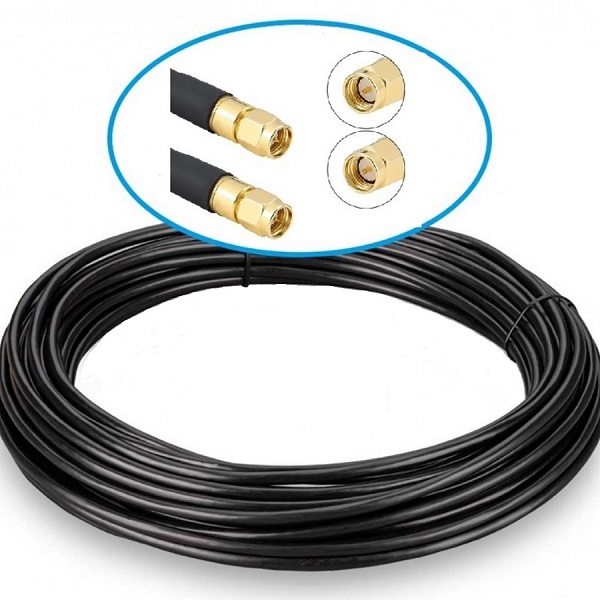

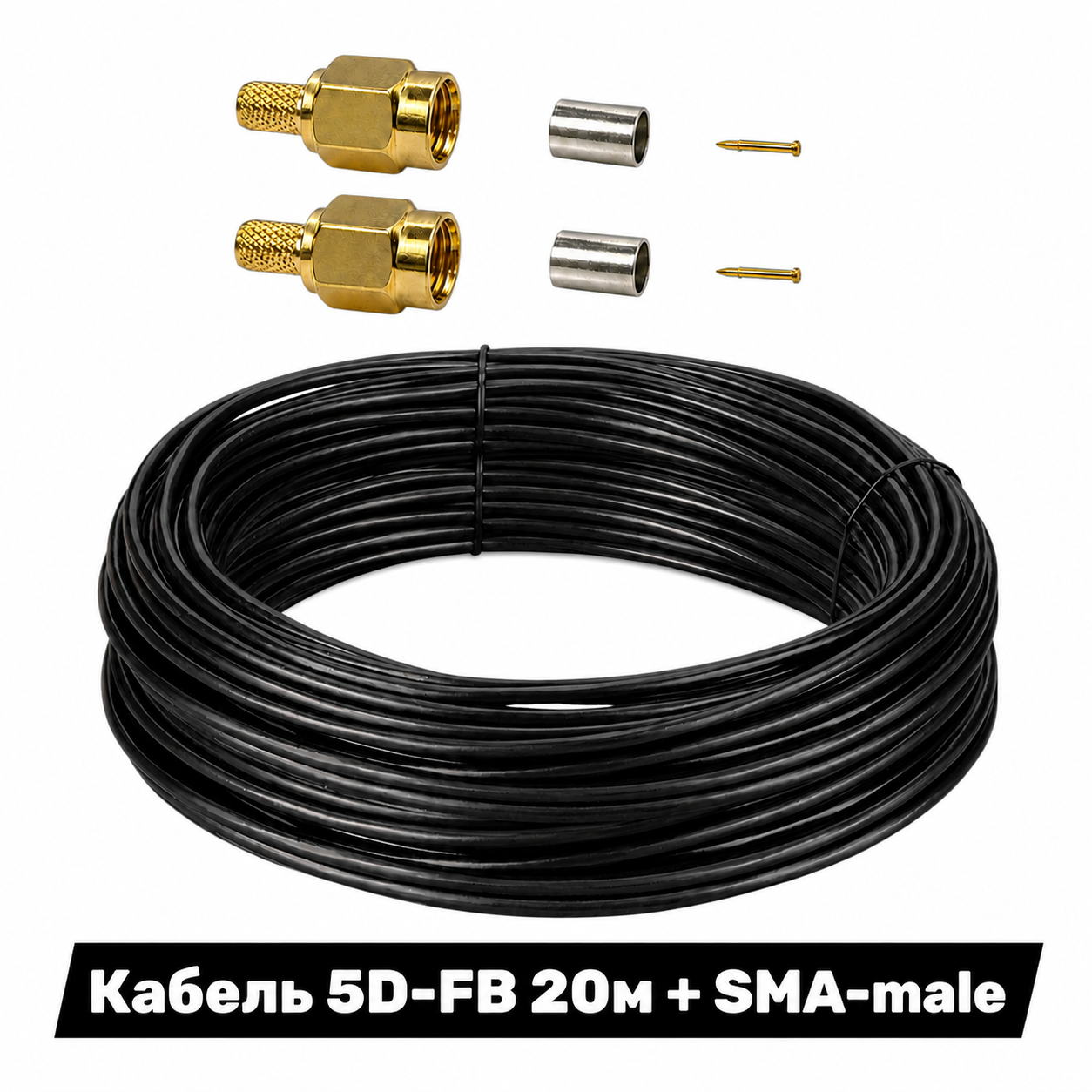

Комплект включає кабель 5D-FB класу RG-8 довжиною 20 метрів та два обтискні роз'єми SMA-male для монтажу на кабель 5D-FB. Набір дозволяє самостійно виготовити високочастотну кабельну збірку необхідної довжини для підключення антен, підсилювачів сигналу, радіостанцій, систем РЕБ, FPV-комплексів, комплексів керування БпЛА та іншого радіочастотного обладнання. Усі компоненти повністю сумісні між собою та розраховані на спільну роботу.
Основою комплекту є коаксіальний кабель 5D-FB з хвильовим опором 50 Ом, виконаний за конструкцією RG-8. Кабель оснащений суцільною мідною центральною жилою (Solid Copper), діелектриком зі спіненого поліетилену (Foam PE) та подвійним екрануванням, що складається з алюмінієвої фольги Bonded APA і алюмінієвого дротяного обплетення з покриттям не менше 70%. Монтаж роз'ємів виконується методом обтиску обплетення та пайки центрального контакту, що забезпечує надійне механічне кріплення та стабільний електричний контакт.
Основні функції комплекту
- Дозволяє виготовити готову кабельну збірку довжиною 20 метрів із двома роз'ємами SMA-male.
- Забезпечує правильне узгодження антенно-фідерної системи завдяки хвильовому опору 50 Ом.
- Формує надійне електричне з'єднання між антеною та обладнанням завдяки монтажу роз'ємів методом обтиску та пайки.
- Захищає сигнал від зовнішніх електромагнітних впливів завдяки подвійному екрануванню кабелю.
- Підтримує стабільні характеристики кабельної лінії завдяки VSWR ≤1,2 та параметрам Return Loss, зазначеним у технічному паспорті.
- Підходить для використання у системах РЕБ, FPV-комплексах, військових радіостанціях, підсилювачах сигналу, ретрансляторах та іншому високочастотному обладнанні.
Таблиця затухання кабелю 5D-FB
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 150 | 7,8 | VHF-радіозв’язок, службові та військові радіостанції |
| 200 | 9,1 | VHF-радіозв’язок, телеметрія та спеціальні системи зв’язку |
| 280 | 10,9 | Спеціальний радіозв’язок, системи керування та телеметрії |
| 350 | 12,2 | Професійний UHF-зв’язок, спеціальні радіосистеми |
| 400 | 13,0 | UHF-радіостанції, службовий і військовий зв’язок |
| 800 | 18,9 | Мобільний зв’язок, системи РЕБ |
| 900 | 20,0 | GSM 900, UMTS/LTE 900, стільниковий зв’язок |
| 1200 | 24,0 | Телеметрія, навігаційні та спеціалізовані радіосистеми |
| 1500 | 27,2 | GPS, GNSS, супутникова навігація та телеметрія |
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 1900 | 31,3 | GSM/UMTS/LTE 1900, мобільний зв’язок |
| 2000 | 32,5 | UMTS/LTE, системи радіозв’язку та передавання даних |
| 2400 | 35,8 | Wi-Fi 2,4 ГГц, Bluetooth, БПЛА, телеметрія |
| 3000 | 40,9 | Радіолокація, спеціальні системи зв’язку та РЕБ |
| 3600 | 43,0 | 5G NR n77/n78, LTE/5G-доступ |
| 4500 | 48,5 | 5G, професійні радіомережі та спеціальні системи |
| 5800 | 56,0 | Wi-Fi 5 ГГц, FPV, БПЛА, відеопередавачі та телеметрія |
| 6000 | 57,1 | Wi-Fi 5/6 ГГц, високочастотні системи передавання даних |
Комплектація
Технічні характеристики комплекту
Кабель 5D-FB:
- Тип: коаксіальний кабель 5D-FB
- Довжина: 20 м
- Клас: RG-8
- Хвильовий опір: 50 Ом
- Центральна жила: суцільна мідь (Solid Copper), 1,80 ±0,03 мм
- Діелектрик: спінений поліетилен (Foam PE), 5,00 ±0,10 мм
- Погонна ємність: 78 ±3 пФ/м
- Коефіцієнт укорочення: понад 82%
- Основний екран: алюмінієва фольга Bonded APA
- Обплетення: алюмінієве дротяне обплетення, покриття не менше 70%
- VSWR: ≤1,2
- Return Loss: ≥24 дБ (5–470 МГц), ≥22 дБ (470–1000 МГц), ≥20 дБ (1000–3000 МГц)
- Ефективність екранування: ≥85 дБ (5–30 МГц); ≥75 дБ (30–1000 МГц); ≥70 дБ (1000–2000 МГц); ≥65 дБ (2000–3000 МГц)
- Опір ізоляції: >1000 МОм·км
- Випробувальна напруга ізоляції: ≥ AC 1,0 кВ (1 хв)
- Іскрове випробування: ≥2,5 кВ
- Зовнішній діаметр: 7,40 ±0,15 мм
- Матеріал оболонки: PVC
- Відповідність: RoHS 2.0 (Directive 2011/65/EU)

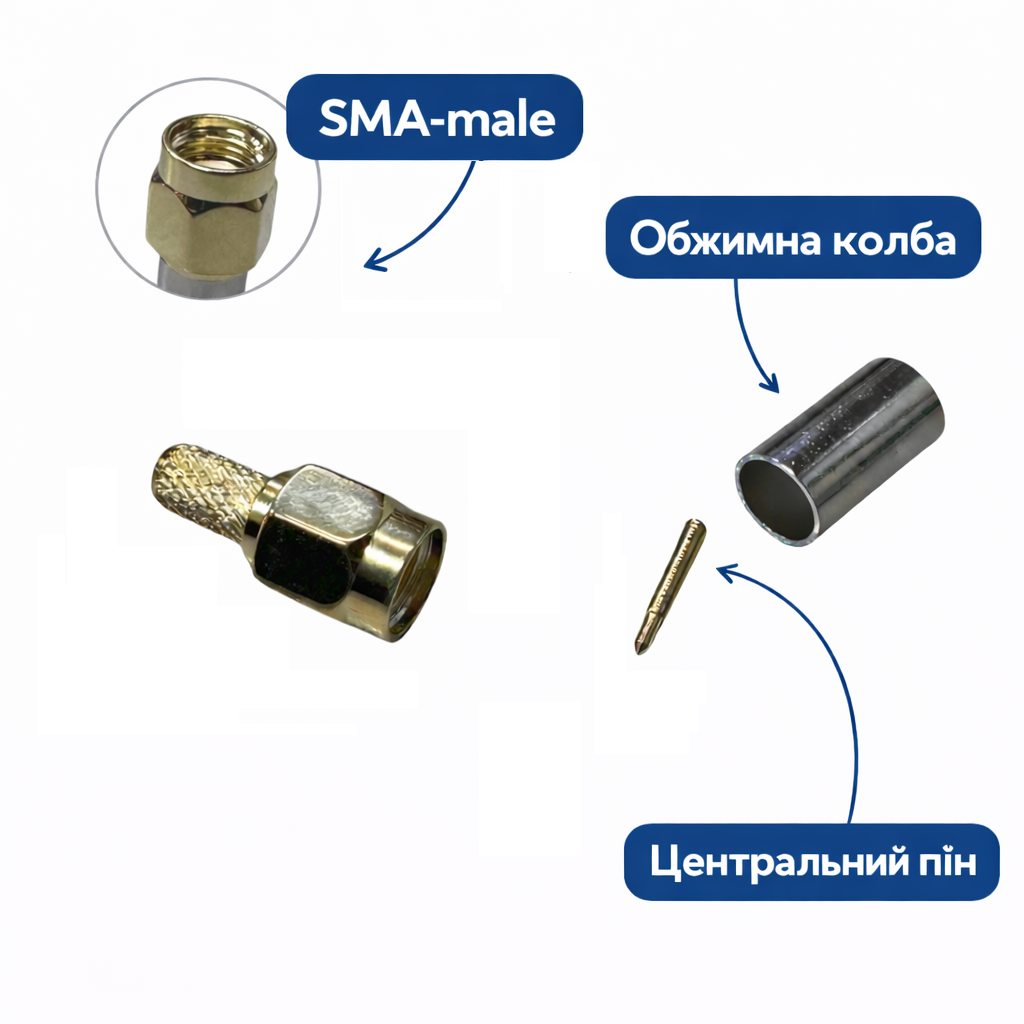

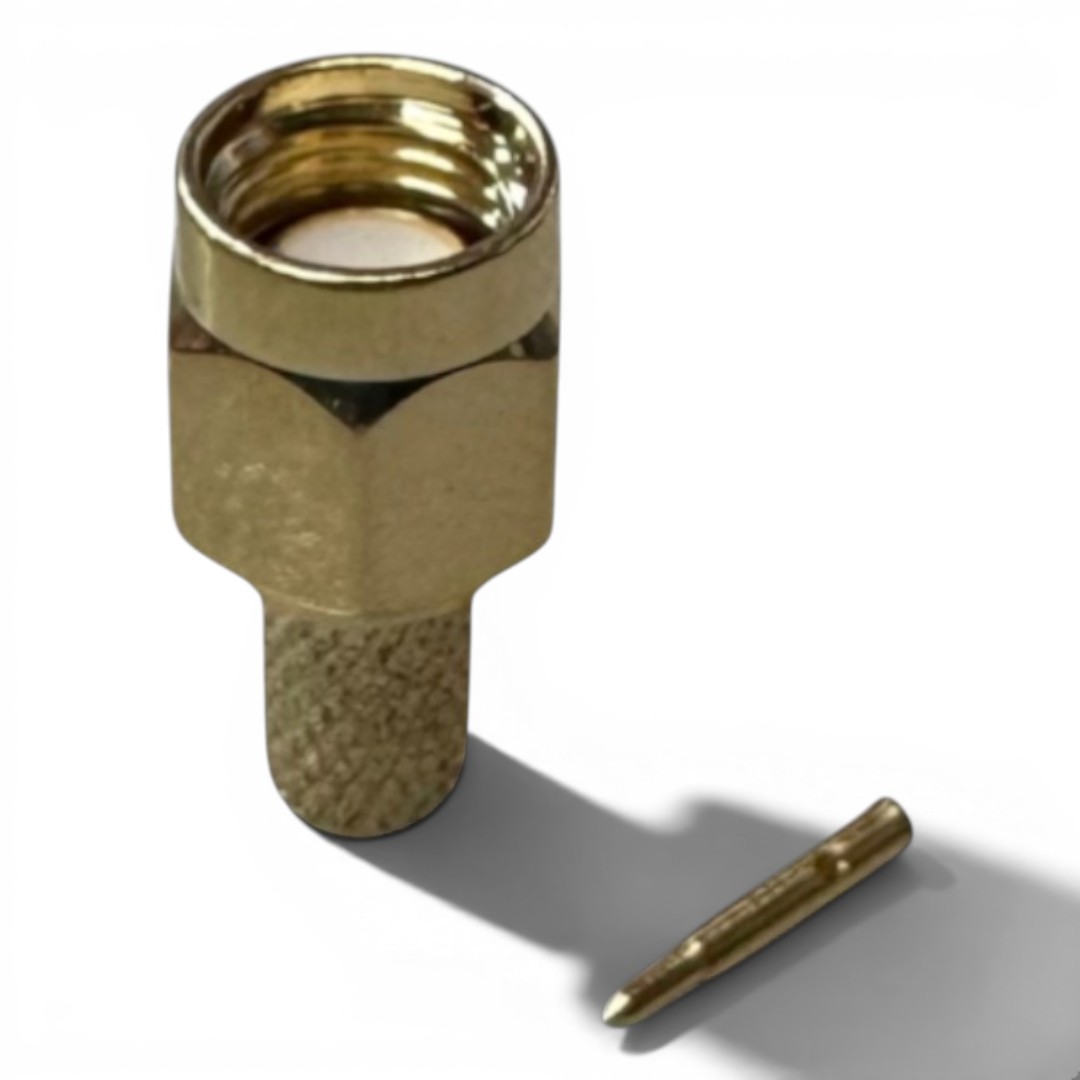

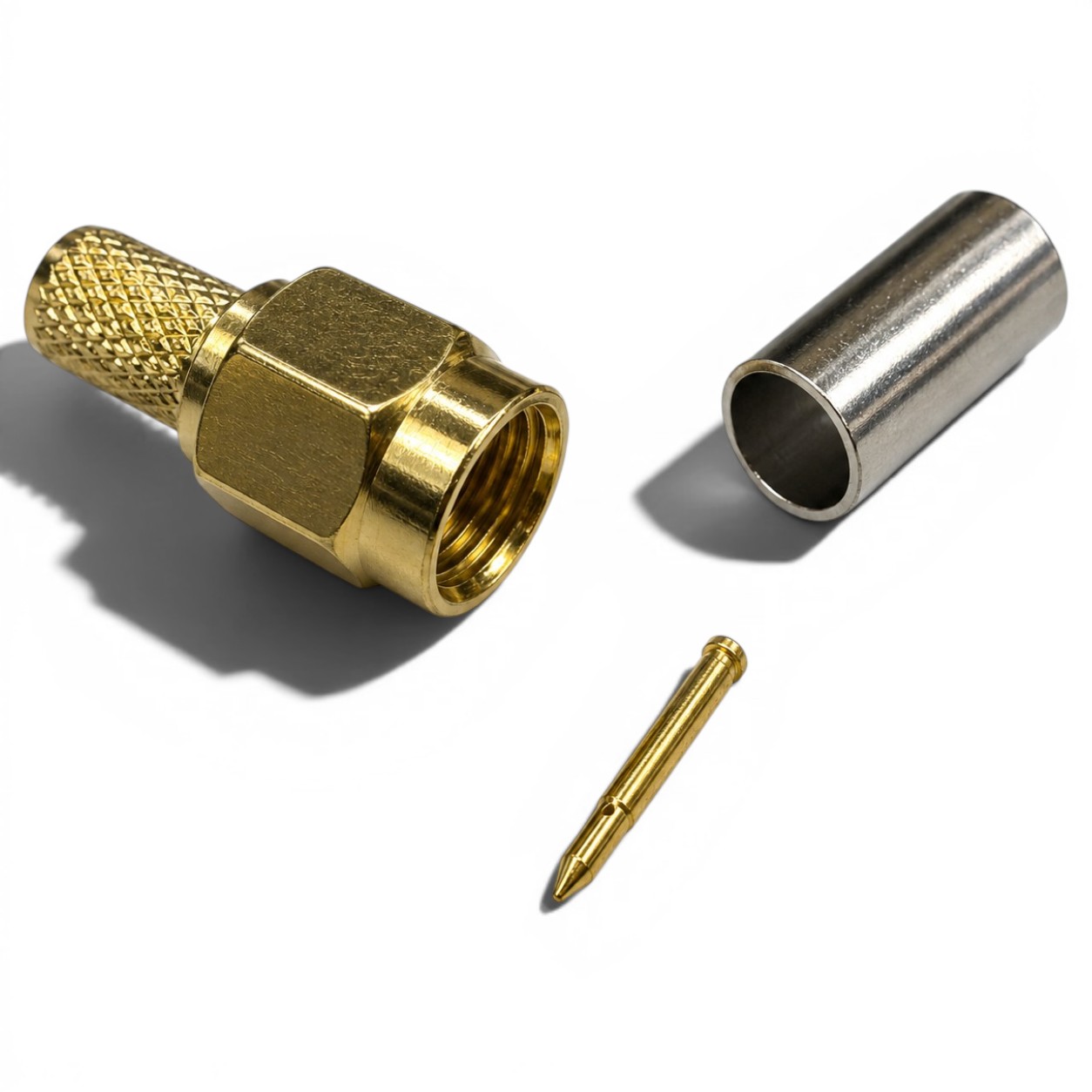

Роз'єм SMA-male на кабель 5D-FB:
- Тип роз'єму: SMA-male (вилка)
- Кількість у комплекті: 2 шт.
- Тип центрального контакту: пін (штир)
- Конструктивне виконання: прямий
- Монтаж оплетення: обтискний
- Монтаж центрального контакту: пайка
- Сумісний кабель: 5D-FB
- Хвильовий опір: 50 Ом
- Робочий діапазон частот: 0–18 ГГц
- Серія: SMA
- Тип з'єднання: різьбове
Характеристики:
Оплата частинами
- Перевірте чи ваш номер збігається з фінансовим номером у банку.
- Підтвердіть оформлення оплати частинами у застосунку monobank.
