Технология MIMO: как работает и почему важна для 4G/5G роутера

MIMO (Multiple Input Multiple Output) – это способ радиопередачи, при котором передатчик и приемник используют несколько антенных трактов. Вместо одного «пути» система формирует несколько пространственных каналов и может передавать по ним данные параллельно или использовать их для повышения надежности. Именно поэтому MIMO стало базовой технологией LTE, 5G NR и современного Wi-Fi.

Для 4G/5G роутеров MIMO имеет особое значение, поскольку позволяет эффективнее использовать доступный радиоканал и при соответствующих условиях повышать скорость и стабильность соединения. Конфигурации 2×2, 4×4 и другие варианты MIMO отличаются количеством антенных трактов и потенциальным количеством пространственных потоков.

Однако фактический результат зависит не только от характеристик роутера, но и от возможностей базовой станции, качества сигнала, частотного диапазона и условий распространения радиоволн.

Далее рассмотрим, как работает MIMO, чем отличаются его конфигурации и при каких условиях эта технология действительно может повысить скорость и стабильность соединения.

Как работает MIMO

В радиоканале сигнал доходит до приемника не только напрямую: он отражается от зданий, рельефа и других объектов. В обычной SISO-системе многолучевость часто вызывает замирание сигнала и взаимные помехи (интерференцию). MIMO, наоборот, использует различия между этими путями. Приемник оценивает матрицу канала, разделяет сигналы по амплитуде, фазе и пространственному «признаку» и восстанавливает отдельные потоки. Проще говоря, роутер пытается различить сигналы, пришедшие разными путями, и использовать их для передачи большего количества данных.

Три основных принципа

• Пространственное мультиплексирование (multiplexing) – одновременная передача разных потоков в одной и той же полосе частот. Оно повышает пропускную способность, если радиоканал имеет достаточный ранг (rank) и высокий SINR.
• Пространственное разнесение (diversity) – передача или прием копий сигнала разными антеннами. Это снижает риск глубоких замираний и повышает стабильность.
• Формирование луча (beamforming) – управление фазой и амплитудой сигналов антенной решетки, чтобы усилить энергию в нужном направлении и уменьшить влияние помех.

Что означают 2×2, 4×4 и Massive MIMO

В обозначении MIMO M×N первое число обычно указывает количество передающих (Tx), а второе – приемных (Rx) антенных трактов. MIMO 2x2 имеет два Tx и два Rx и при благоприятных условиях поддерживает до двух пространственных слоев. MIMO 4x4 использует четыре тракта и потенциально обеспечивает более высокий ранг канала, однако фактический прирост зависит от сети, модема, частотного диапазона, уровня сигнала и корреляции между антеннами.

Massive MIMO использует большие антенные решетки преимущественно на базовых станциях 5G. Их задача – не просто создать множество потоков для одного абонента, а управлять лучами и одновременно обслуживать нескольких пользователей в пространственной области.

Как MIMO влияет на скорость и качество связи

MIMO может увеличивать пиковую и реальную скорость, повышать спектральную эффективность и делать канал более устойчивым. В то же время «4×4» не означает автоматически «в два раза быстрее, чем 2×2». Для высокого порядка MIMO необходимы качественный канал, достаточный SNR/SINR, низкая корреляция между антенными трактами и поддержка необходимого количества пространственных потоков (spatial streams) обеими сторонами соединения.

MIMO в мобильных роутерах 4G и 5G

В мобильном интернете MIMO роутер имеет несколько радиотрактов для работы с базовой станцией. Если встроенных антенн недостаточно из-за расстояния, препятствий или экранирования зданием, может применяться внешняя MIMO антенна. Обычно ее элементы имеют разную поляризацию и подключаются к отдельным антенным входам модема.

Наибольший эффект дает не максимальный коэффициент усиления сам по себе, а правильная работа всей RF-системы: поддерживаемый диапазон частот, поляризация, развязка между элементами, минимальные потери в коаксиальном кабеле, корректное наведение и совместимость с портами роутера. Если роутер, базовая станция или текущие условия радиоканала не позволяют использовать более высокий ранг MIMO (MIMO rank), установка большего количества антенн сама по себе не создаст дополнительных пространственных потоков.

Основные режимы и варианты MIMO

• SU-MIMO – несколько пространственных потоков передаются одному пользователю.
• MU-MIMO – ресурсы пространственной области одновременно распределяются между несколькими пользователями.
• DL/UL MIMO – MIMO в направлении загрузки (Downlink, DL) или передачи данных от абонента (Uplink, UL).
• Massive MIMO – большая антенная решетка с адаптивным формированием луча (beamforming), характерная для 5G-инфраструктуры.

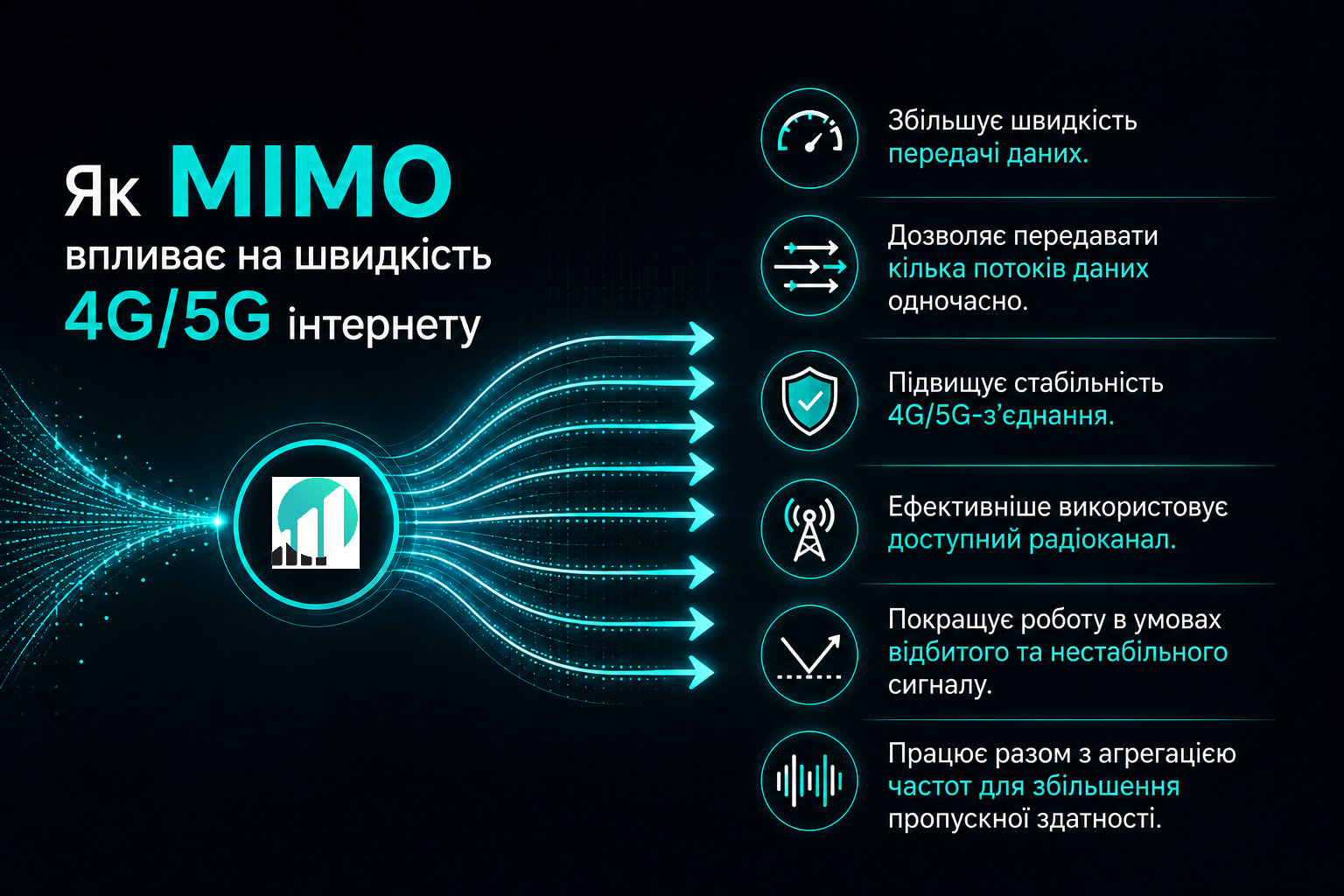

Как MIMO влияет на скорость 4G/5G интернета

• Увеличивает скорость передачи данных.
• Позволяет передавать несколько потоков данных одновременно.
• Повышает стабильность 4G/5G-соединения.
• Эффективнее использует доступный радиоканал.
• Улучшает работу в условиях отраженного и нестабильного сигнала.
• Работает вместе с агрегацией частот для увеличения пропускной способности.

Частые вопросы о технологии MIMO

• Что такое MIMO? Это многоантенная технология, которая использует несколько передающих и приемных трактов для параллельных потоков данных, пространственного разнесения и формирования луча.
• Что такое MIMO простыми словами? Это технология, которая использует несколько антенн одновременно для передачи и приема данных. Более высокая конфигурация MIMO потенциально позволяет передавать больше пространственных потоков, что может повышать скорость и стабильность связи при соответствующих условиях.
• Что такое MIMO 2×2? Это конфигурация с двумя передающими и двумя приемными трактами. При достаточном качестве радиоканала она может использовать два независимых пространственных слоя.
• Увеличивает ли MIMO скорость интернета? Да, когда сеть и устройство поддерживают несколько пространственных потоков (spatial streams), а условия позволяют повысить ранг MIMO. При слабом или сильно коррелированном сигнале система может использовать пространственное разнесение (diversity) вместо максимального пространственного мультиплексирования.
• Чем MIMO отличается от агрегации частот? MIMO повышает эффективность в пространственной области, а Carrier Aggregation объединяет несколько частотных несущих. В LTE и 5G эти механизмы могут работать одновременно и дополнять друг друга.
• Что такое Tx и Rx? Tx (Transmit) означает передачу радиосигнала, а Rx (Receive) – его прием. Например, MIMO 2×2 предусматривает два передающих и два приемных антенных тракта.
• Что такое MIMO Rank? Ранг MIMO – это количество независимых пространственных потоков, которые радиоканал может поддерживать одновременно в конкретных условиях. Например, ранг 2 (Rank 2) позволяет использовать два независимых потока данных.
• Что такое Spatial Stream и Spatial Layer? Spatial Stream (пространственный поток) – это независимый поток данных в MIMO. Spatial Layer (пространственный слой) – логический слой данных, который передается через MIMO. В упрощенном объяснении эти понятия близки, хотя технически не всегда являются полностью тождественными.
• Что такое SINR? SINR – это отношение мощности полезного сигнала к совокупному уровню шума и радиопомех. Чем выше SINR, тем лучше условия для использования быстрых режимов передачи и нескольких пространственных потоков.
• Что такое SNR? SNR – это отношение мощности полезного сигнала к уровню шума. Более высокий SNR обычно означает лучшее качество радиоканала.
• Что такое SISO? SISO (Single Input Single Output) – это система с одним передающим и одним приемным антенным трактом. В отличие от MIMO, она не использует несколько антенных трактов для одновременной передачи пространственных потоков.
• Что такое корреляция между антеннами? Это показатель того, насколько похожие сигналы принимают или передают разные антенны. Для эффективного пространственного мультиплексирования MIMO желательно, чтобы корреляция между антенными каналами была низкой.
• Что такое спектральная эффективность? Это показатель того, насколько эффективно используется доступная полоса частот для передачи данных. Чем она выше, тем больше данных можно передать в пределах одной и той же полосы.
• Что такое поляризация антенны? Поляризация характеризует ориентацию электрического поля радиоволны. В MIMO могут использоваться антенны с разной поляризацией, что помогает разделять сигналы и уменьшать их корреляцию.
• Что такое развязка между антеннами? Это степень изоляции антенных элементов друг от друга. Хорошая развязка уменьшает взаимное влияние антенн и помогает MIMO работать эффективнее.
