Замена кабеля RG-58 на 5D-FB для 4G LTE: расчет потерь и реальное влияние на Upload

При построении системы усиления мобильного интернета пользователи часто инвестируют в мощную внешнюю антенну, но оставляют существующий коаксиальный кабель RG-58 с F-коннекторами. На практике именно кабельный тракт нередко становится основным источником потерь, особенно на высоких частотах LTE Band 7 (2600 МГц).

Рассмотрим реальный пример: антенна 17 dBi и 15 метров кабеля RG-58 с F-коннекторами. Стоит ли заменить его на более качественный кабель 5D-FB с медной центральной жилой и SMA-коннекторами 50 Ом? Насколько уменьшатся потери? Какой станет фактическая мощность сигнала? И повлияет ли это на скорость Upload?

Важно понимать, что даже самая дорогая 4G антенна не сможет полностью реализовать свой потенциал, если значительная часть сигнала теряется еще до того, как он попадет в роутер или будет передан на базовую станцию. Поэтому при модернизации LTE-системы необходимо комплексно оценивать весь радиочастотный тракт: тип кабеля, его длину, качество центральной жилы, волновое сопротивление и используемые коннекторы.

В этой статье мы выполнили подробные инженерные расчеты, сравнили потери двух популярных кабелей и показываем, какой реальный эффект дает замена RG-58 на 5D-FB для сети 4G LTE на частоте 2600 МГц.

Когда замена кабеля RG-58 на 5D-FB будет наиболее эффективной?

Переход с RG-58 на 5D-FB наиболее оправдан в следующих случаях:

• длина кабеля составляет 10 метров и более;
• система работает на частотах 1800, 2100 или 2600 МГц;
• используется 4G LTE или LTE Advanced;
• наблюдается низкая скорость Upload при относительно стабильном Download;
• уровень сигнала RSRP или SINR недостаточен для стабильной работы;
• в кабельном тракте используются F-коннекторы или другие 75-омные компоненты;
• необходимо максимально реализовать потенциал внешней антенны без ее замены.

В большинстве таких случаев замена кабеля обеспечивает больший практический эффект, чем установка антенны с более высоким паспортным коэффициентом усиления.

Исходные данные для расчета

Именно такая конфигурация чаще всего встречается при подключении LTE-роутеров к внешним антеннам.

Примечание. В статье используются практические инженерные расчеты, основанные на типовых характеристиках кабелей RG-58 и 5D-FB, а также стандартной максимальной мощности LTE-роутера (23 dBm). Фактические потери могут незначительно отличаться в зависимости от производителя кабеля, качества монтажа, количества соединений и рабочей частоты.

Почему на частоте 2600 МГц кабель имеет критическое значение?

С увеличением рабочей частоты потери в коаксиальном кабеле быстро возрастают. Если на частотах 700–900 МГц разница между различными кабелями еще не слишком заметна, то на 2600 МГц она может составлять несколько децибел даже при относительно небольшой длине. Поэтому выбор коаксиального кабеля 50 Ом является одним из важнейших факторов при построении системы усиления LTE-сигнала.

Чем меньше затухание кабеля, тем выше эффективность всей антенной системы.

Каждый дополнительный децибел потерь означает, что до антенны доходит меньше энергии, а сигнал от антенны слабее возвращается к модему. Это одинаково влияет как на прием (Download), так и на передачу данных (Upload), однако именно исходящий канал чаще всего страдает сильнее из-за ограниченной мощности передатчика LTE-роутера.

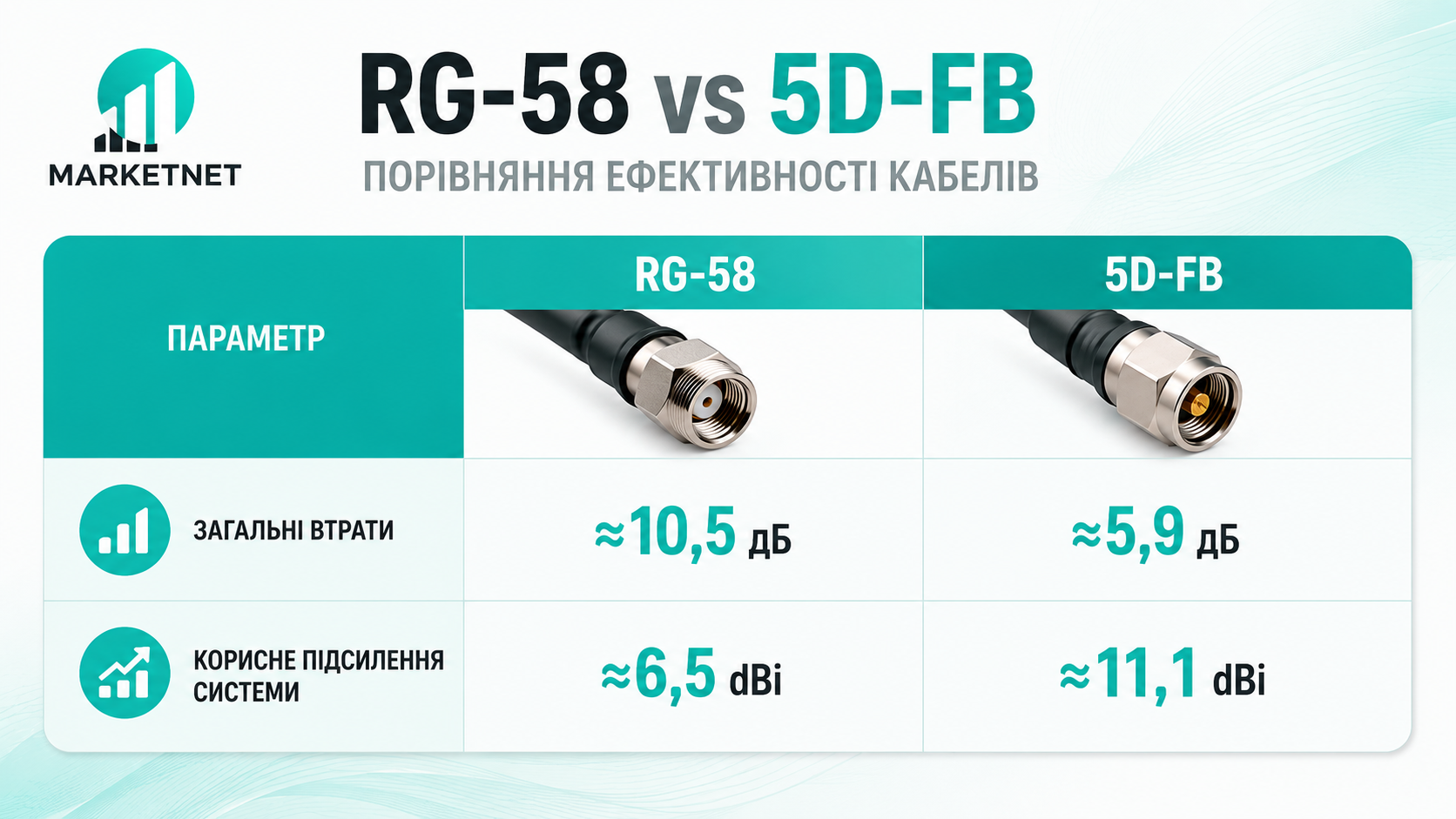

Расчет потерь: RG-58 против 5D-FB

Фактическое затухание зависит от производителя кабеля. Для RG-58 в технической документации разных производителей на частоте 2500–2600 МГц встречаются значения примерно от 0,6 до 1,27 дБ/м. Для качественного кабеля 5D-FB с медной центральной жилой типичным является затухание 0,36–0,38 дБ/м.

Если пользователь ищет, какой кабель лучше для LTE, то основным критерием является именно величина затухания на рабочей частоте.

Для сетей 4G разница между RG-58 и 5D-FB становится особенно заметной уже при длине кабеля 10–15 метров.

Для объективного сравнения возьмем не самый плохой, а средний вариант RG-58:

Что означает улучшение на 5 дБ?

Радиочастотная шкала является логарифмической. Улучшение примерно на 5 дБ означает, что к антенне и обратно к роутеру проходит примерно в 3,2 раза больше радиочастотной мощности, чем раньше.

Если же используется более простой RG-58 с реальным затуханием около 1–1,27 дБ/м, то потери 15-метрового тракта могут достигать 16–20 дБ. В таком случае переход на 5D-FB обеспечивает выигрыш уже 10–14 дБ, что эквивалентно увеличению эффективной мощности примерно в 10–25 раз.

Почему F-коннекторы нежелательны для LTE?

Еще одна распространенная ошибка – использование стандартных телевизионных F-коннекторов. Большинство F-коннекторов рассчитаны на волновое сопротивление 75 Ом, тогда как LTE-роутеры, SMA-разъемы, антенны и кабели RG-58 и 5D-FB работают с 50 Ом.

Такое несогласование приводит к:

• дополнительным отражениям сигнала;
• ухудшению коэффициента стоячей волны (КСВ, VSWR);
• дополнительным потерям;
• нестабильной работе на высоких частотах.

Правильный тракт для LTE выглядит следующим образом:

Роутер 50 Ом — SMA 50 Ом — кабель 5D-FB 50 Ом — антенна 50 Ом

Важно не просто установить переходник F–SMA, а полностью исключить 75-омные F-коннекторы из тракта. Если используется технология MIMO 2×2, оба кабельных тракта должны быть полностью идентичными: одинаковый 50-омный кабель, одинаковая длина, одинаковые SMA-коннекторы и минимальное количество соединений. Это обеспечивает симметричные характеристики обоих антенных каналов и максимальную эффективность работы LTE-модема.

Каким будет фактическое усиление антенны?

Производитель заявляет коэффициент усиления антенны 17 dBi. Однако это значение справедливо только без учета потерь в кабеле.

Вариант с RG-58

При общих потерях около 10,5 дБ: 17 − 10,5 = примерно 6,5 dBi

То есть из паспортных 17 dBi после прохождения через 15 метров RG-58 фактически остается лишь 6–7 dBi эффективного усиления.

Вариант с 5D-FB

При суммарных потерях около 5,9 дБ: 17 − 5,9 = примерно 11,1 dBi

После замены кабеля система обеспечивает уже около 11 dBi эффективного усиления.

Таким образом, практическое усиление всей антенной системы увеличивается примерно на 4,5–5 дБ.

Как изменится мощность передачи?

Большинство современных LTE-роутеров имеют максимальную мощность передатчика около 23 dBm, что соответствует примерно 200 мВт.

Вариант с RG-58

Потери тракта: 10,5 дБ

• мощность на входе антенны: 23 − 10,5 = 12,5 dBm;
• это примерно 18 мВт;
• с учетом антенны 17 dBi получаем EIRP ≈29,5 dBm, или около 0,9 Вт.

Вариант с 5D-FB

Потери тракта: 5,9 дБ

• мощность на входе антенны: 23 − 5,9 = 17,1 dBm;
• это примерно 51 мВт;
• с антенной 17 dBi итоговый EIRP составляет около 34,1 dBm, или примерно 2,6 Вт.

Важно понимать, что EIRP (эквивалентная изотропно излучаемая мощность) не означает, что антенна физически излучает 2,6 Вт. Это расчетный показатель, который учитывает направленное усиление антенны и позволяет оценить эффективность всей системы.

Как замена кабеля повлияет на скорость Upload?

Именно этот аспект чаще всего интересует пользователей. Однозначно перевести улучшение на 5 дБ в конкретную скорость невозможно, поскольку Upload зависит не только от кабеля.

На результат также влияют:

• расстояние до базовой станции;
• загрузка сектора;
• ширина LTE-канала;
• уровень SINR;
• RSRP;
• уровень помех;
• модуляция, назначаемая базовой станцией.

Однако можно оценить реалистические сценарии:

Практические примеры:

• 3–5 Мбит/с могут увеличиться до 7–15 Мбит/с;
• 10 Мбит/с могут вырасти до 15–25 Мбит/с, если базовая станция имеет достаточный запас пропускной способности.

Поэтому наибольший эффект замена кабеля дает именно тогда, когда слабым местом является исходящий сигнал от роутера к базовой станции.

Ответы на распространенные вопросы

• Какой кабель лучше для LTE? Для 4G LTE оптимальным выбором является 5D-FB с медной центральной жилой. Он имеет меньшие потери, чем RG-58, поэтому обеспечивает более эффективное усиление сигнала, особенно на частотах 1800–2600 МГц.
• Стоит ли менять кабель RG-58 на 5D-FB? Да, если длина кабеля превышает 10 метров. Переход на 5D-FB позволяет уменьшить потери примерно на 4,5–5 дБ, что положительно влияет на уровень сигнала и скорость Upload.
• Увеличится ли скорость Интернета после замены RG-58? Да, но не всегда одинаково. Наибольший прирост наблюдается тогда, когда именно кабель является основным источником потерь. Если сеть перегружена, эффект может быть минимальным.
• Влияет ли кабель именно на Upload? Да. LTE-роутер имеет ограниченную мощность передатчика, поэтому каждый дополнительный децибел потерь сильнее влияет именно на передачу данных к базовой станции.
• Почему SMA лучше F-коннектора? SMA обеспечивает правильное согласование 50 Ом, меньшие потери и более стабильную работу на высоких частотах LTE.
• Можно ли оставить старые F-коннекторы через переходник? Нежелательно. Наилучший результат дает полная замена тракта на компоненты с волновым сопротивлением 50 Ом.
• Если используется MIMO, нужно ли менять оба кабеля? Да. Для систем MIMO 2×2 оба кабельных тракта должны быть одинаковыми: два кабеля 5D-FB одинаковой длины и два 50-омных SMA-коннектора.
• Достаточно ли заменить только кабель без замены антенны? Во многих случаях – да. Если антенна качественная, но используется длинный RG-58, замена кабеля на 5D-FB может дать больший эффект, чем установка новой антенны.

Вывод

Для работы на частоте 2600 МГц и при длине кабеля 15 метров замена RG-58 с F-коннекторами на 5D-FB с медной центральной жилой и SMA-коннекторами 50 Ом является технически полностью оправданной.

В типовой конфигурации:

RG-58 + F обеспечивает примерно 10–11 дБ потерь, а эффективное усиление системы составляет всего 6–7 dBi.

5D-FB + SMA уменьшает потери примерно до 6 дБ, обеспечивая уже около 11 dBi эффективного усиления.

Практический выигрыш составляет около 5 дБ, что соответствует примерно 3,2-кратному увеличению радиочастотной мощности, которая достигает антенны и возвращается к роутеру. Если же используется некачественный RG-58 с высоким затуханием, выигрыш может достигать 10–14 дБ, то есть увеличение эффективной мощности составит в 10–25 раз.

Что касается скорости Upload: при благоприятных условиях и слабом исходящем сигнале скорость интернета увеличится примерно в 1,5–2,5 раза, а в отдельных случаях – даже в 2–4 раза. При этом конечный результат всегда зависит от загрузки базовой станции, уровня помех, параметров радиоканала и качества покрытия.
