Комплект антенна Acasom ROC-6 + кабель RG-8 (20м + 20м) + N-type Male/RG8

Комплект объединяет активный радиочастотный модуль ACASOM ROC-6, два отрезка коаксиальной линии по 20 метров и N-Type Male коннекторы для формирования готового ВЧ-тракта. Антенна рок 6 работает в трех частотных диапазонах – 2.4, 5.2 и 5.8 ГГц – и обеспечивает выходную мощность до 20 Вт (43 dBm), усиление передачи до 20 dB и приема до 12 dB. Для вынесения оборудования от точки управления используется кабель RG-8 с волновым сопротивлением 50 Ом, диэлектриком Foam PE и двойным экранированием. Такой высокочастотный кабель позволяет организовать протяженную коаксиальную трассу со стабильным согласованием с профессиональным радиочастотным оборудованием.

Комплект ориентирован прежде всего на полевые и военные системы связи, где необходимо разнести позицию оператора, радиооборудование и точку установки антенного модуля. Например, ROC-6 может быть вынесена на подготовленную позицию, мачту или другую оптимальную точку, в то время как операторское оборудование размещается на расстоянии и соединяется с антенной частью коаксиальной трассой. Два отрезка rабель RG 8 20м позволяют более гибко организовать такую схему подключения в зависимости от конфигурации комплекса. Благодаря N-Female интерфейсу ROC-6 и соответствующим N-Type Male коннекторам компоненты формируют согласованный 50-омный тракт. Низкий коэффициент шума ROC-6 – менее 2.5 dB – и переключение TX/RX менее чем за 1 мкс делают комплект подходящим для систем управления и телеметрии БПЛА, ретрансляционных узлов и других специализированных радиосистем.

Преимущества комплекта с кабелем RG-8

• Возможность вынесенного монтажа антенного оборудования. Два 20-метровых отрезка RG-8 позволяют пространственно разнести антенный модуль и подключенное радиооборудование, что упрощает выбор оптимальной точки установки в полевых условиях.
• Компоненты подобраны под 50-омный ВЧ-тракт. ROC-6, RG-8 и N-Type коннекторы рассчитаны на использование в профессиональных радиочастотных системах с волновым сопротивлением 50 Ом, что упрощает построение согласованной кабельно-антенной трассы.
• Снижение влияния внешних электромагнитных помех. RG-8 имеет двойное экранирование из APA-ленты и оплетки из луженой медной проволоки с покрытием не менее 85%, что особенно важно при прокладке кабеля вблизи другого радио- и электронного оборудования.
• Гибкость развертывания позиции. Общая конфигурация с двумя отдельными кабельными отрезками позволяет адаптировать размещение компонентов под конкретный объект, укрытие, транспортное средство, полевой пункт управления или другую инфраструктуру.

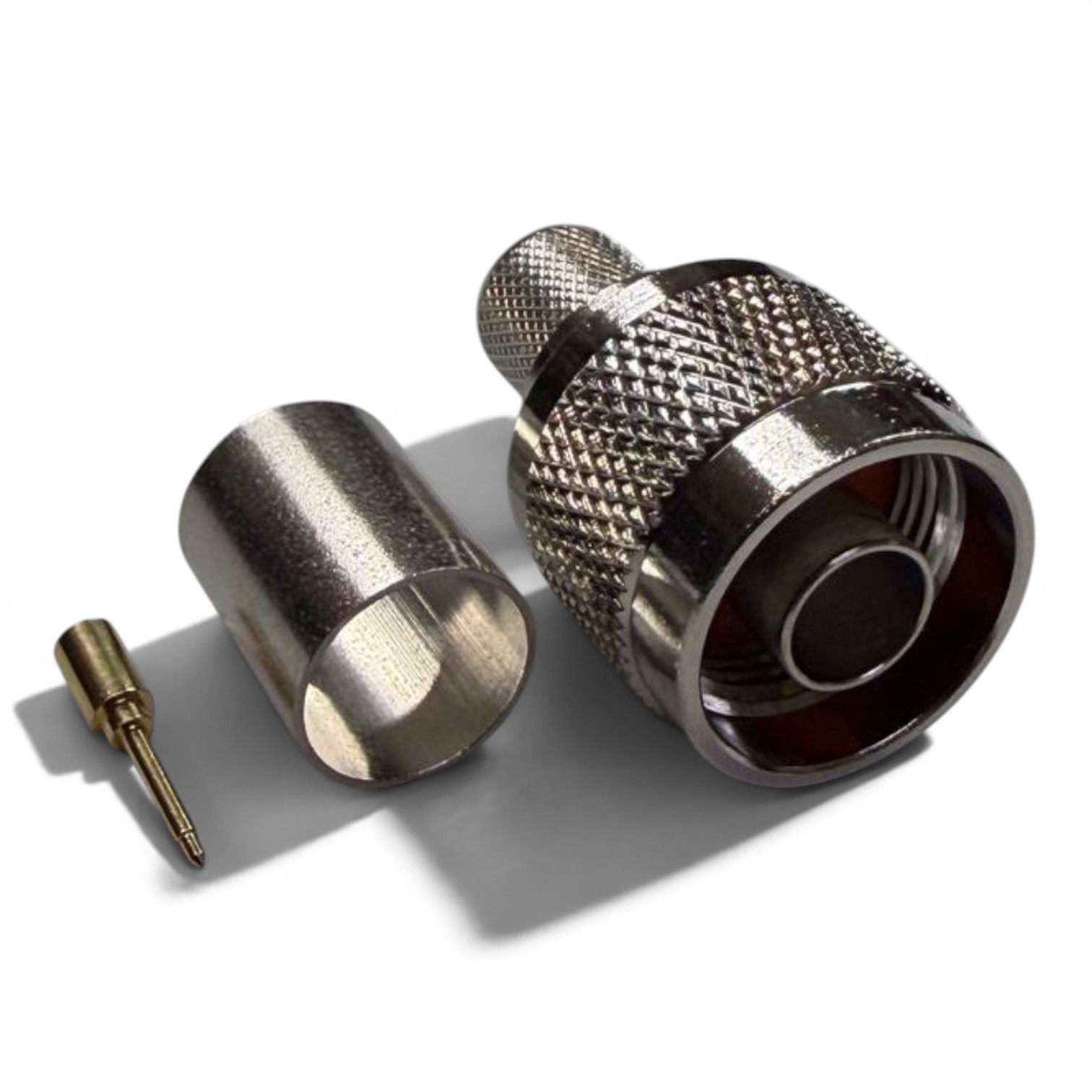

• Механически надежное кабельное соединение. N-Type Male предусматривает профессиональный монтаж на RG-8 с фиксацией кабеля обжимной гильзой, а латунный никелированный корпус и позолоченный центральный контакт рассчитаны на длительную эксплуатацию.
• Широкий температурный диапазон компонентов. ROC-6 рассчитана на работу от -40 до +70 °C, а N-Type Male — от -55 до +85 °C, что позволяет использовать комплект в сложных полевых и климатических условиях.
• Сочетание активной и пассивной частей в одном решении. Пользователь получает не отдельный усилительный модуль, а основу для построения полноценного ВЧ-тракта с кабельной линией и совместимыми коннекторами.
• Пригодность для мобильного и стационарного развертывания. Комплект может использоваться как во временно развернутых полевых системах, так и в стационарных радиотехнических комплексах, где требуется значительное физическое разнесение оборудования.

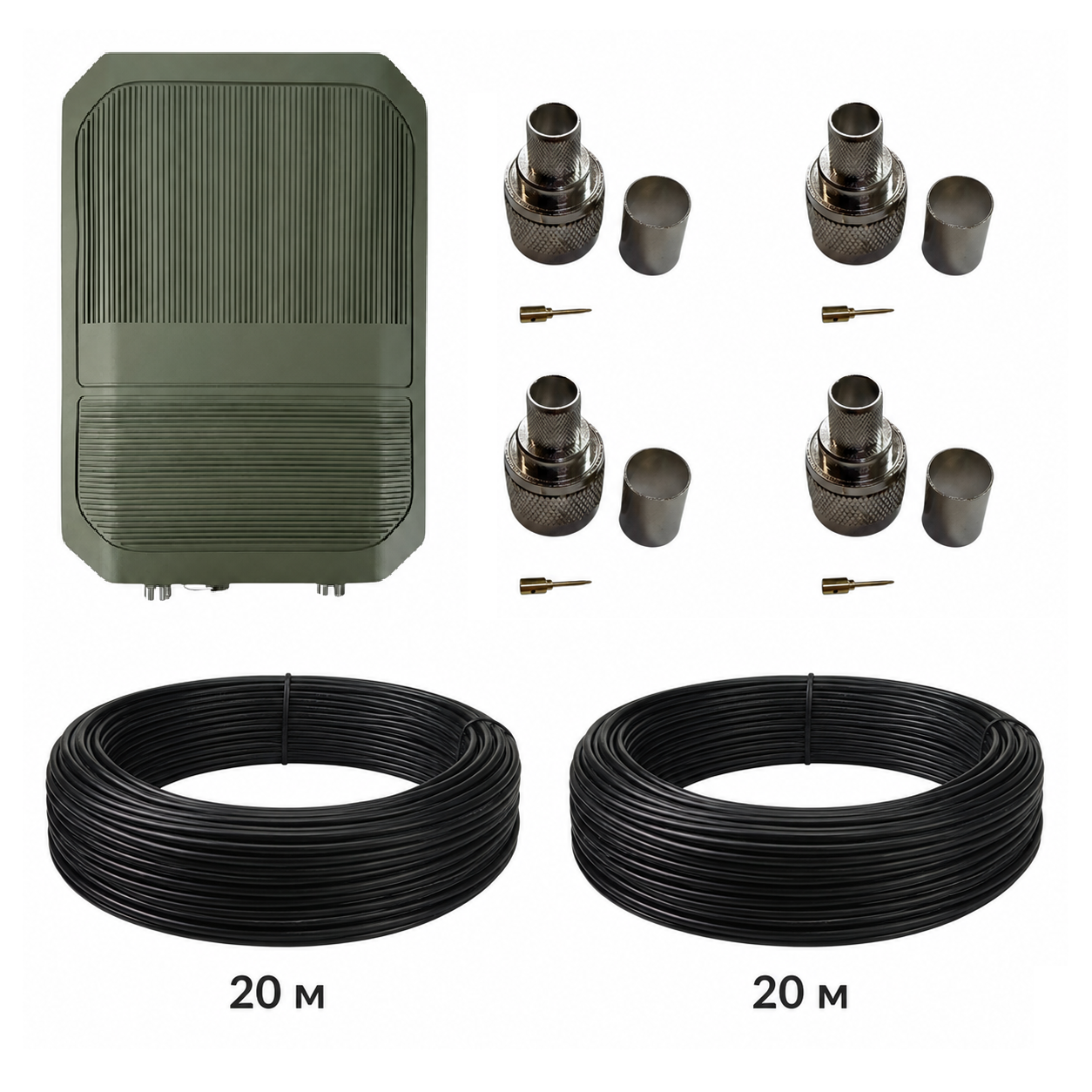

Комплектация

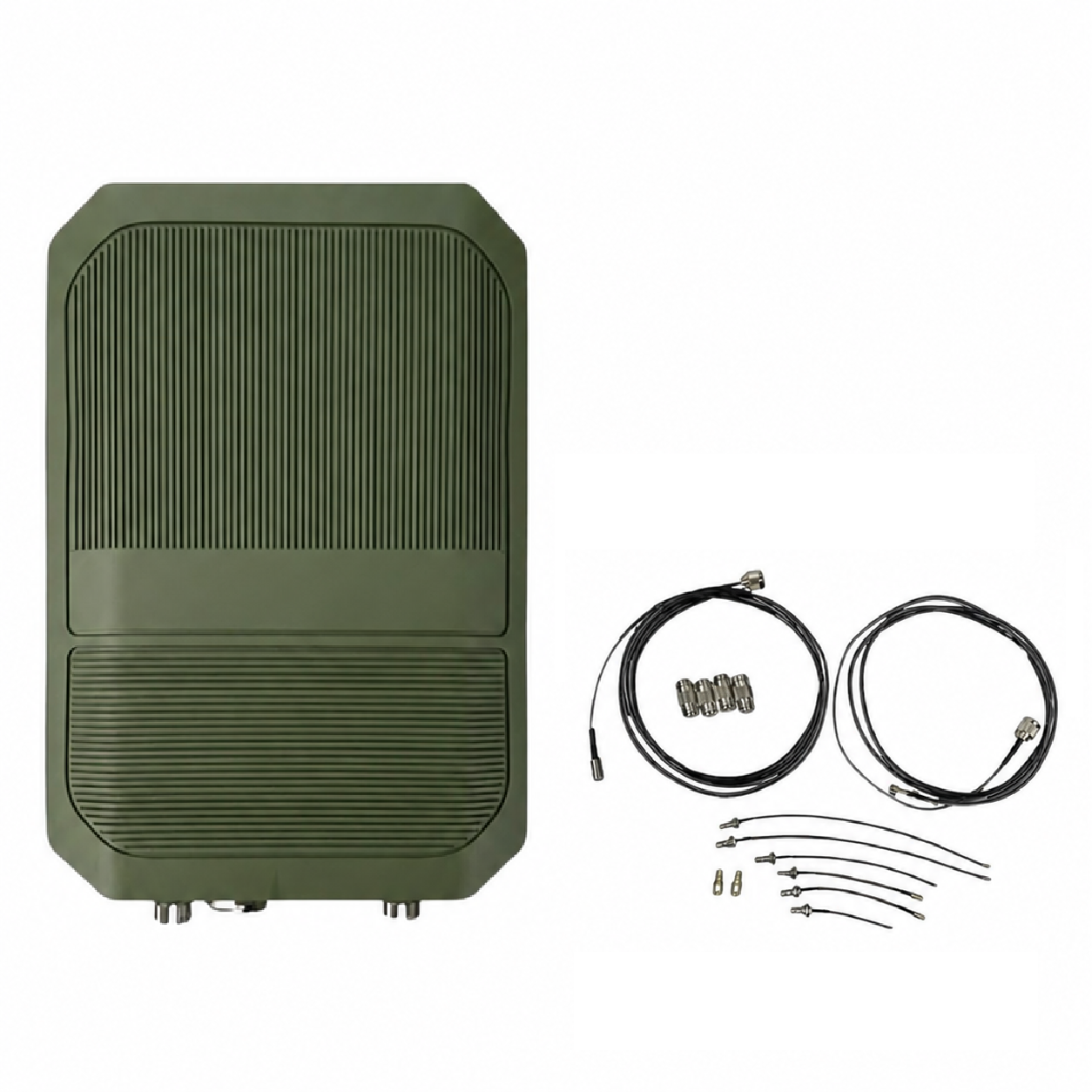

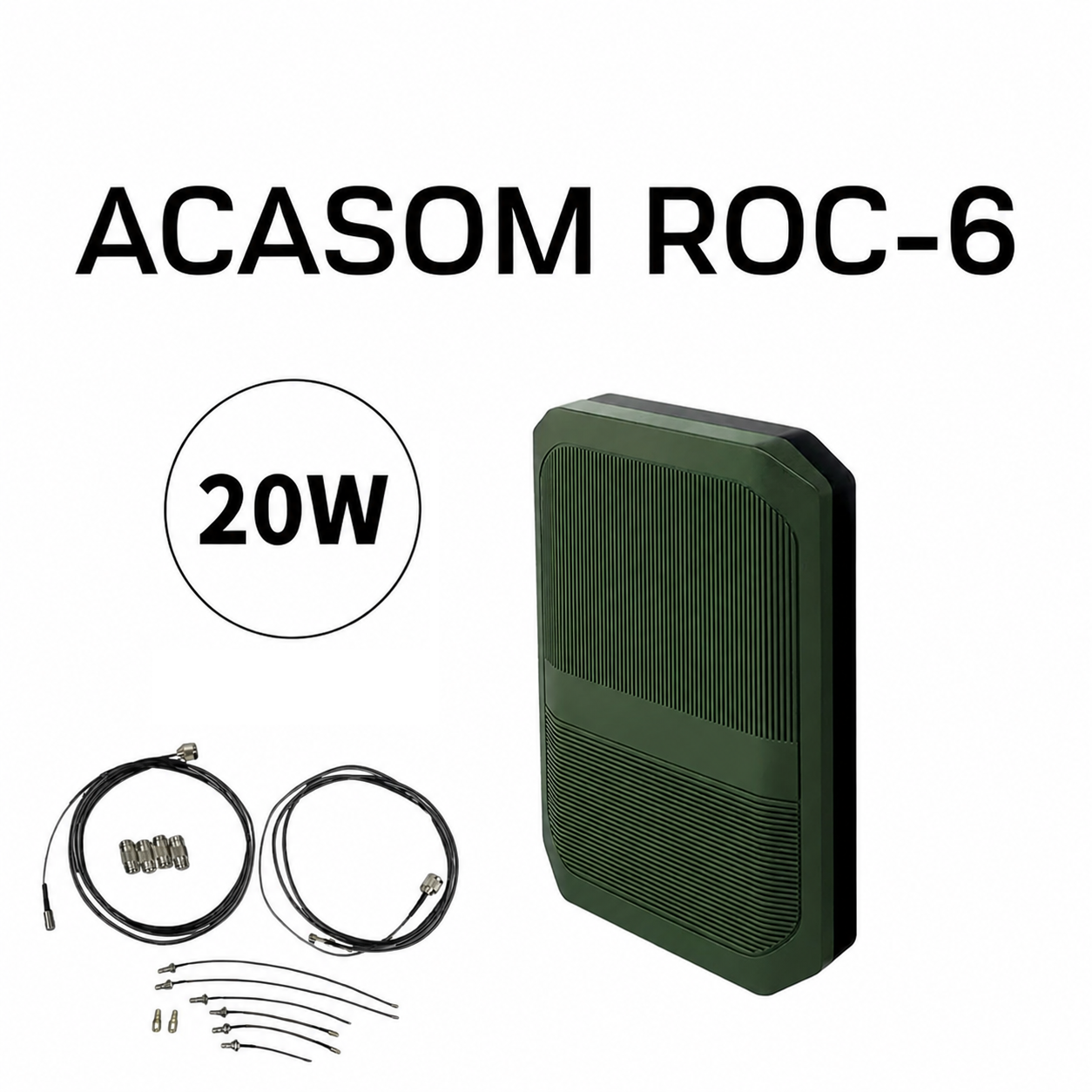

1. Антенна Acasom ROC-6

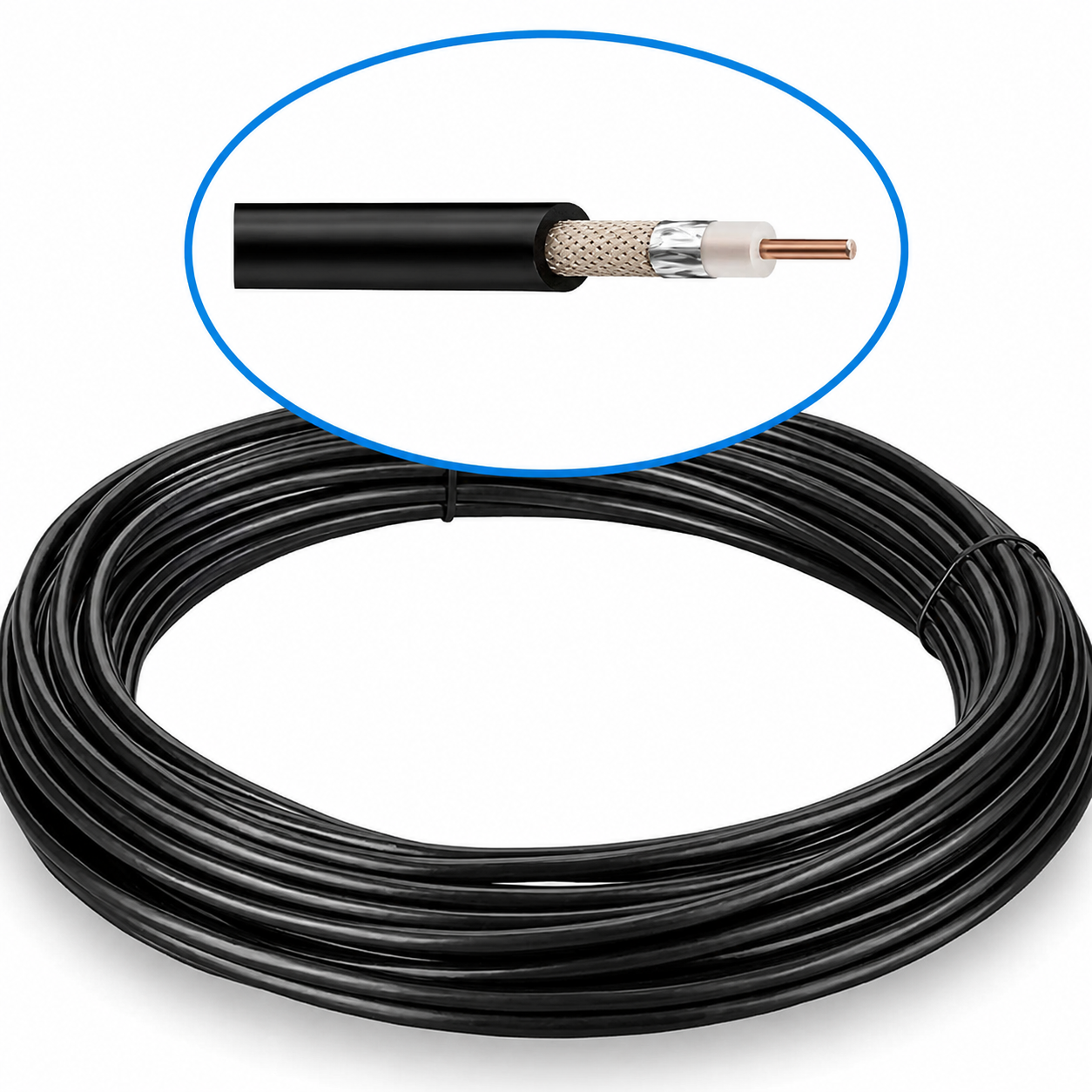

2. Кабель RG-8 50 Ом - 20м х 2

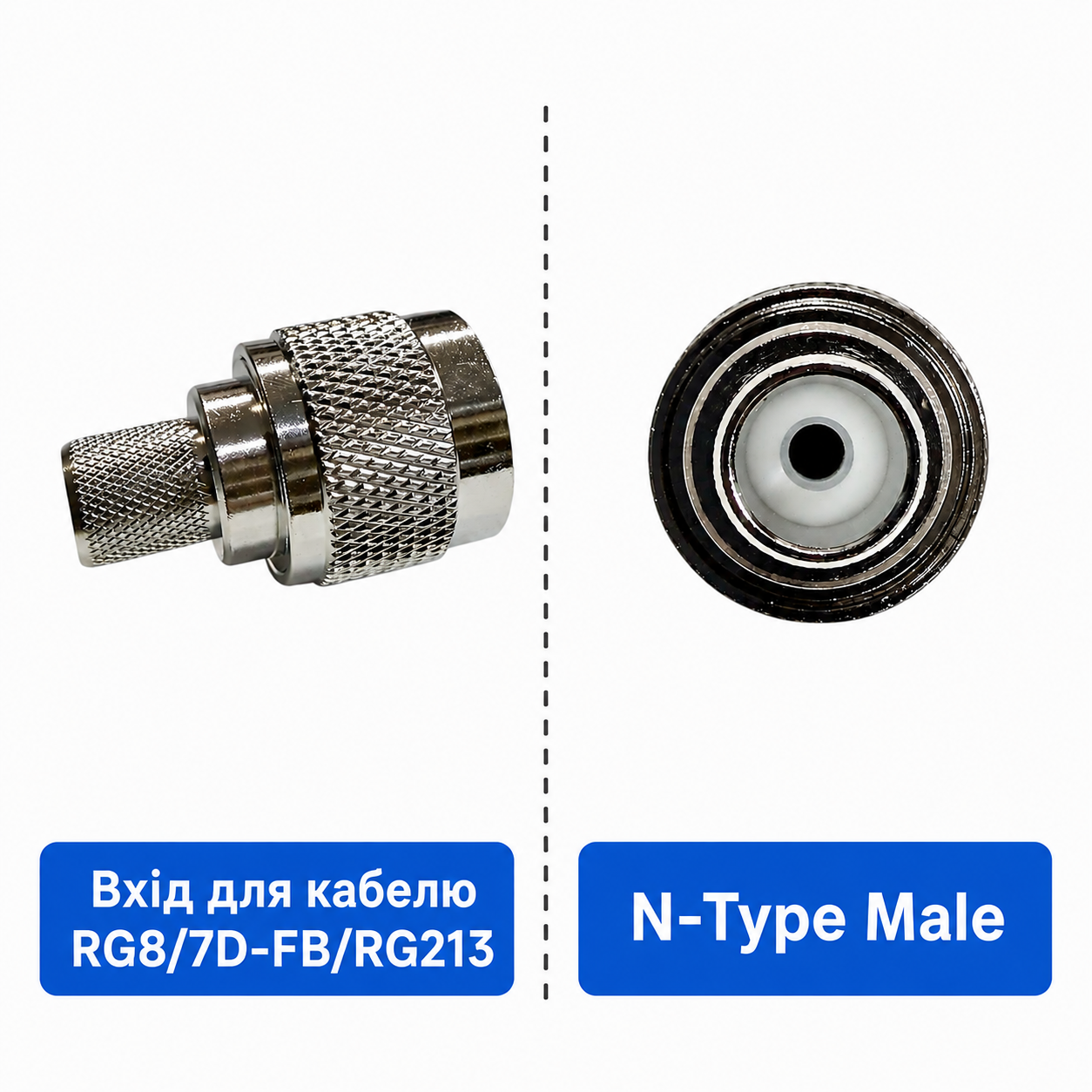

3. Разъем N-male на кабель RG8/7D-FB/RG213 х 4 шт

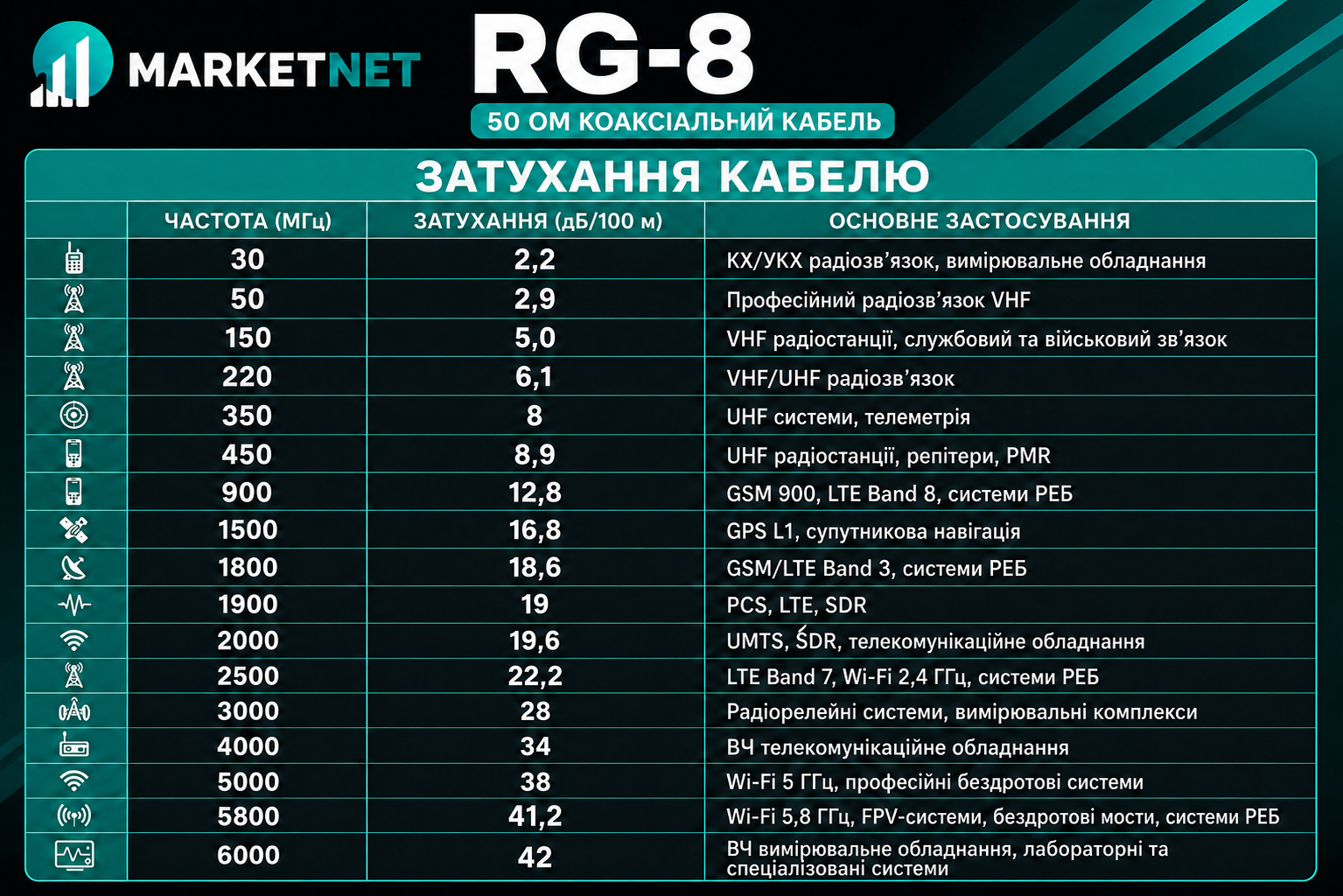

Таблица затухания кабеля RG-8

Технические характеристики комплекта

Антенна-бустер ACASOM ROC-6:

• Тип: активная выносная антенна-бустер
• Частотные диапазоны: 2.4 GHz / 5.2 GHz / 5.8 GHz
• Выходная мощность: до 20 W (43 dBm)
• Усиление антенны на 2.4 GHz: 15 dB ±1
• Усиление антенны на 5.2 GHz: 18 dB ±1
• Усиление антенны на 5.8 GHz: 18 dB ±1
• Усиление приема RX: до 12 dB
• Усиление передачи TX: до 20 dB
• RF-коннектор: N-Female
• Входная мощность триггера: 3–23 dBm
• EVM: 3% @33 dBm (802.11g, 54 Mbps)
• Коэффициент шума: <2.5 dB
• Время переключения TX/RX: <1 мкс
• Аккумулятор: 10000 mAh @7.4 V / 5000 mAh @14.8 V
• Потребляемый ток: 3 A
• Напряжение зарядки: 16.8 V
• Дисплей: сенсорный
• Рабочая температура: от -40 до +70 °C
• Размеры корпуса: 210 × 310 × 41 мм
• Вес: 2.1 кг без аксессуаров

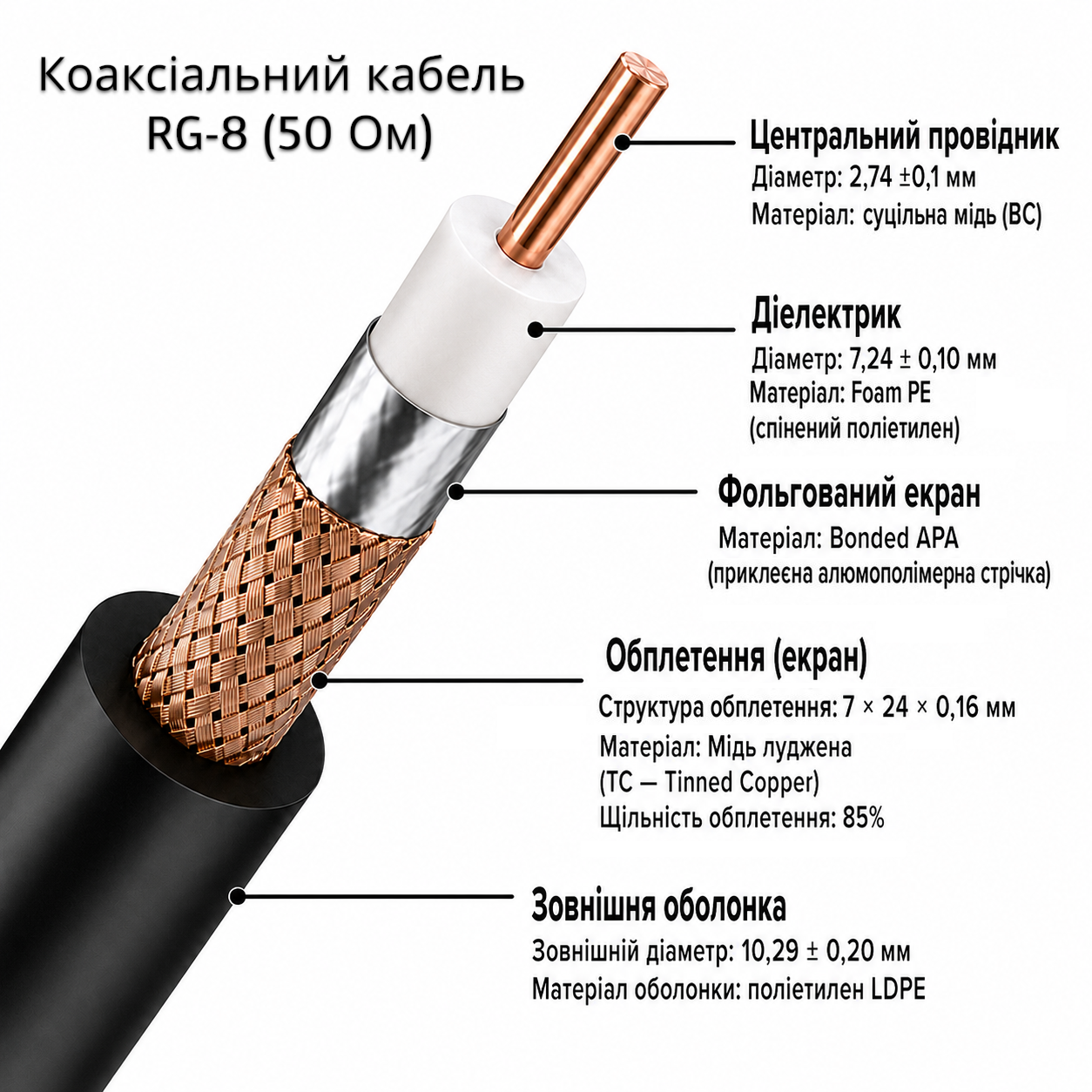

Коаксиальный кабель RG-8:

• Тип: коаксиальный RG-8
• Количество отрезков: 2
• Длина одного отрезка: 20 м
• Общая длина кабеля: 40 м
• Волновое сопротивление: 50 ±3 Ом
• Центральный проводник: CCA (алюминий, плакированный медью)
• Диаметр центрального проводника: 2.74 ±0.01 мм
• Проводимость центрального проводника: ≥62.6%
• Диэлектрик: вспененный полиэтилен Foam PE
• Диаметр диэлектрика: 7.24 ±0.10 мм
• Первый экран: приклеенная APA-лента
• Перекрытие APA-ленты: >25%
• Диаметр после первого экрана: 7.45 ±0.10 мм
• Второй экран: оплетка 7 × 24 × 0.16 мм из луженой медной проволоки
• Покрытие оплетки: ≥85%
• Тип экранирования: двойное
• Материал внешней оболочки: LDPE
• Внешний диаметр: 10.29 ±0.20 мм
• Сопротивление изоляции: >1000 МОм·км
• Сопротивление центрального проводника: <4.7 Ом/км
• Сопротивление внешнего проводника: <5.4 Ом/км
• Емкость: 78 ±3 пФ/м
• Испытательное напряжение изоляции: ≥1.0 кВ AC в течение 1 мин
• Искровое испытание: ≥2.5 кВ, 50 Гц
• КСВ (SWR): <1.25 в диапазоне 5 МГц – 6 ГГц
• Соответствие: Директива ЕС 2011/65/EU (RoHS-2)
