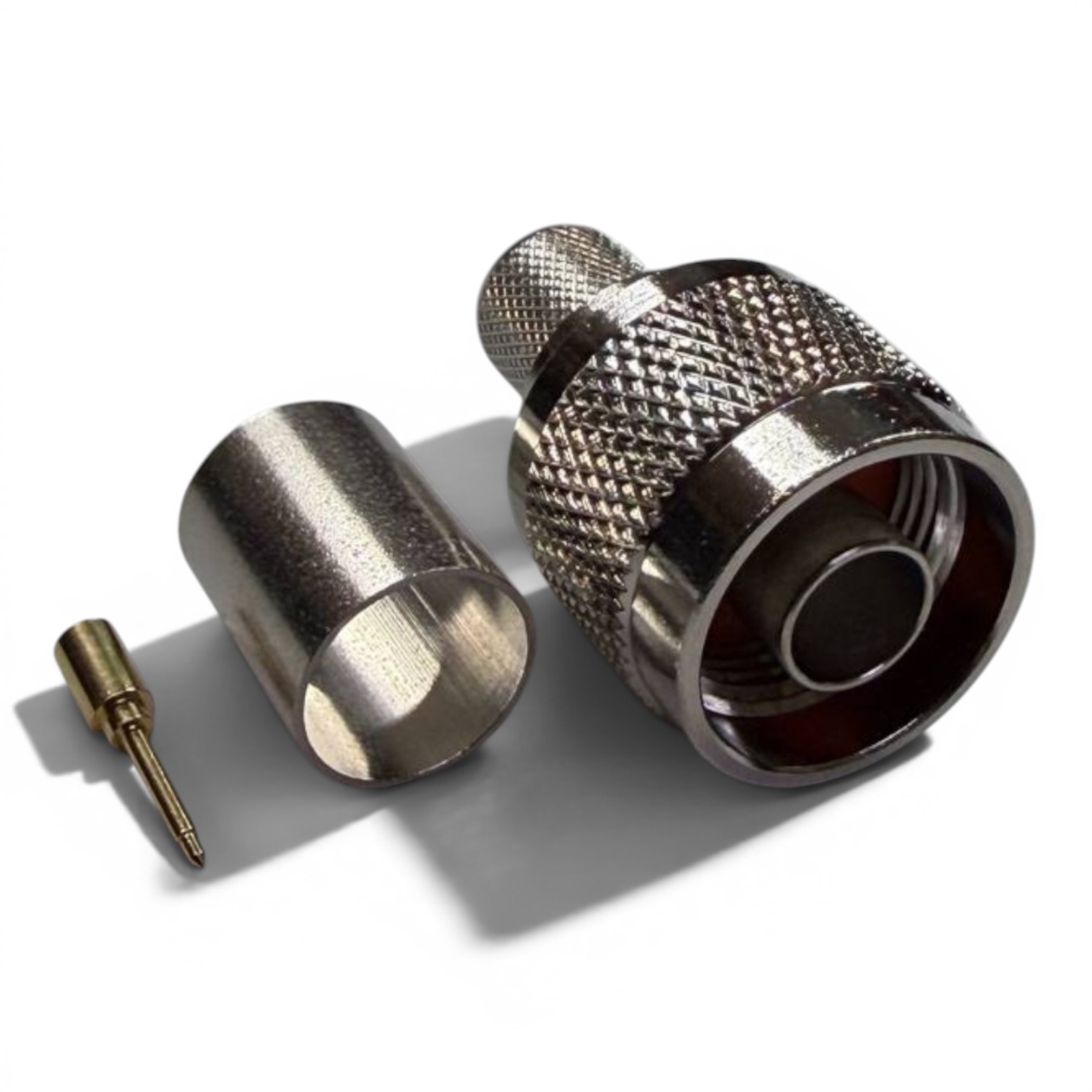

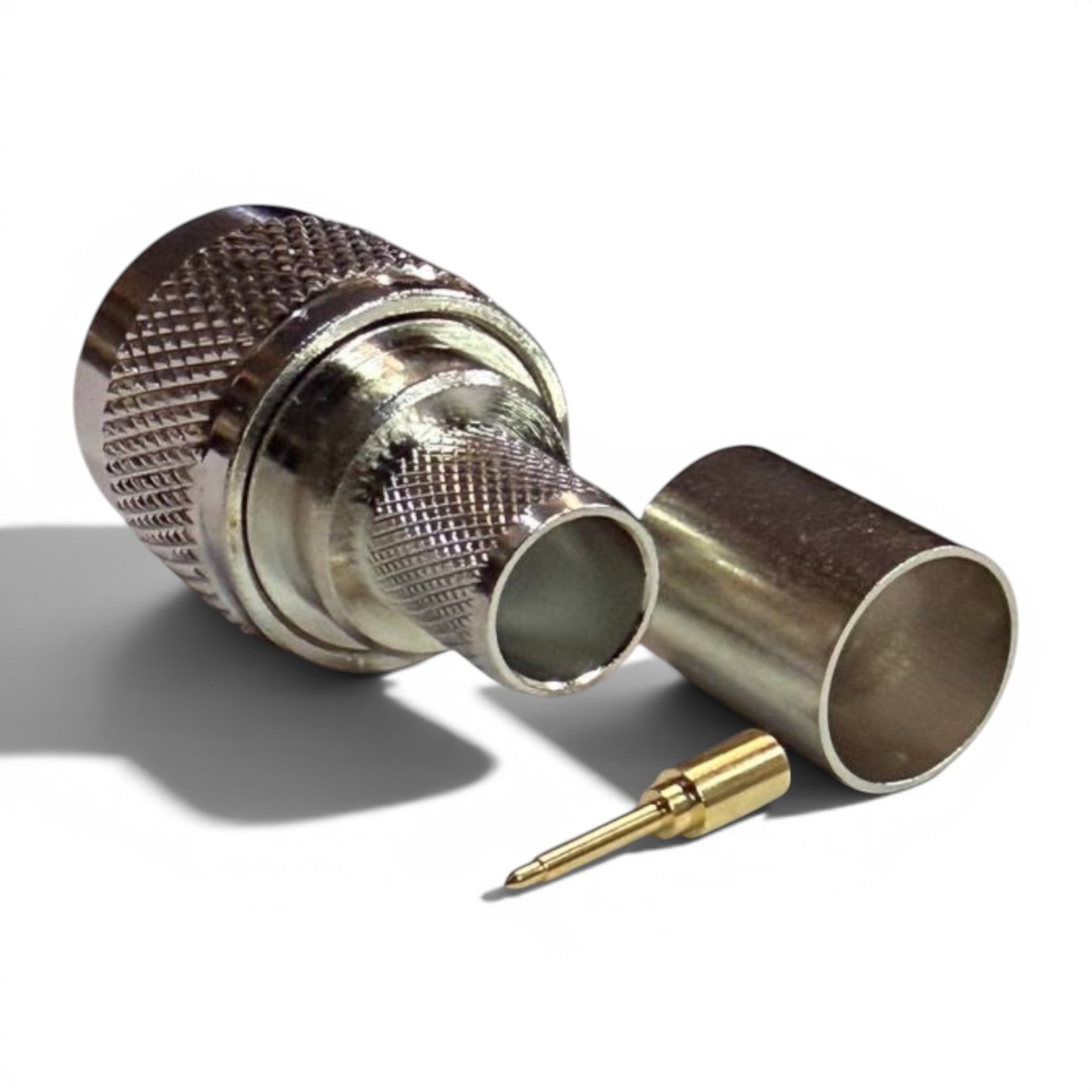

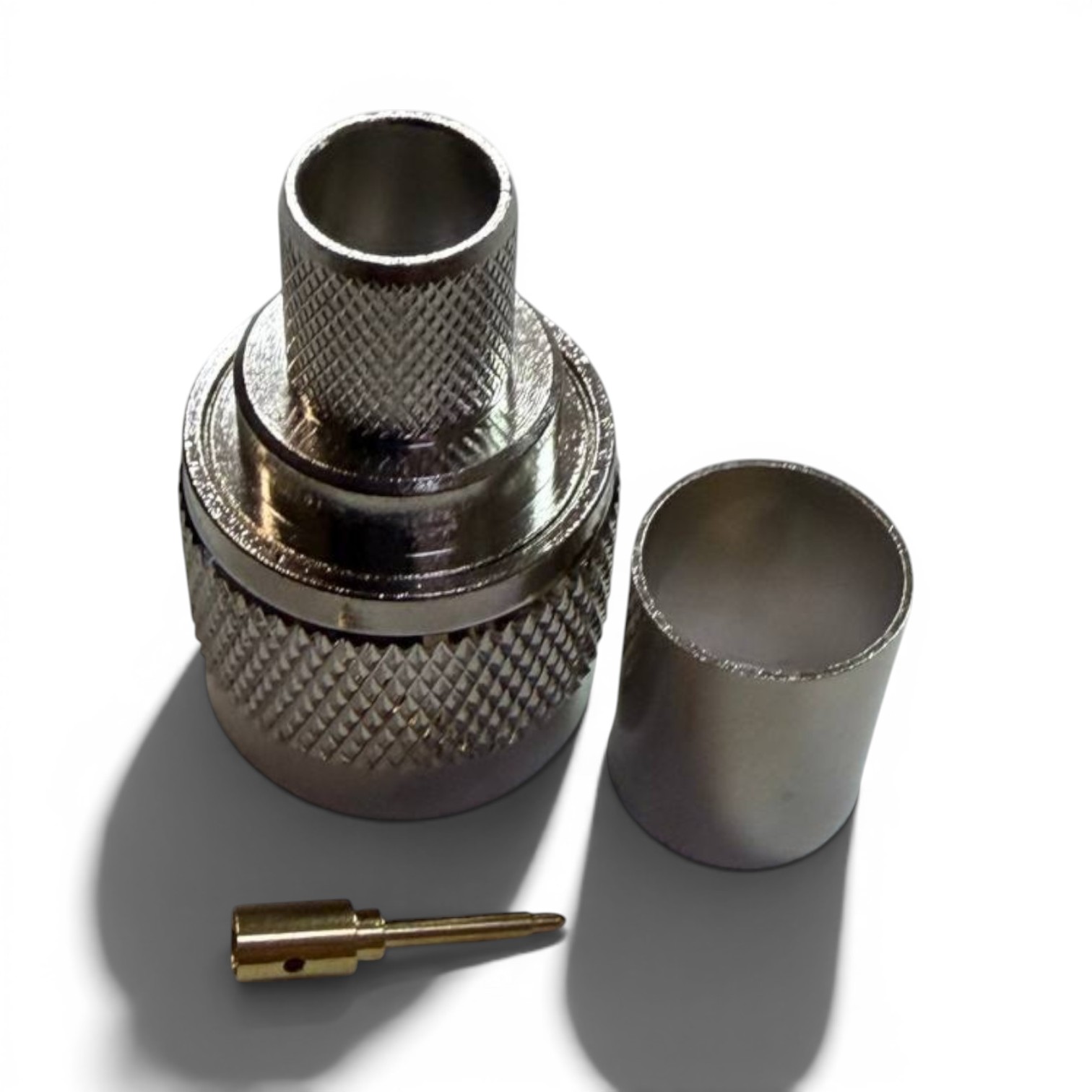

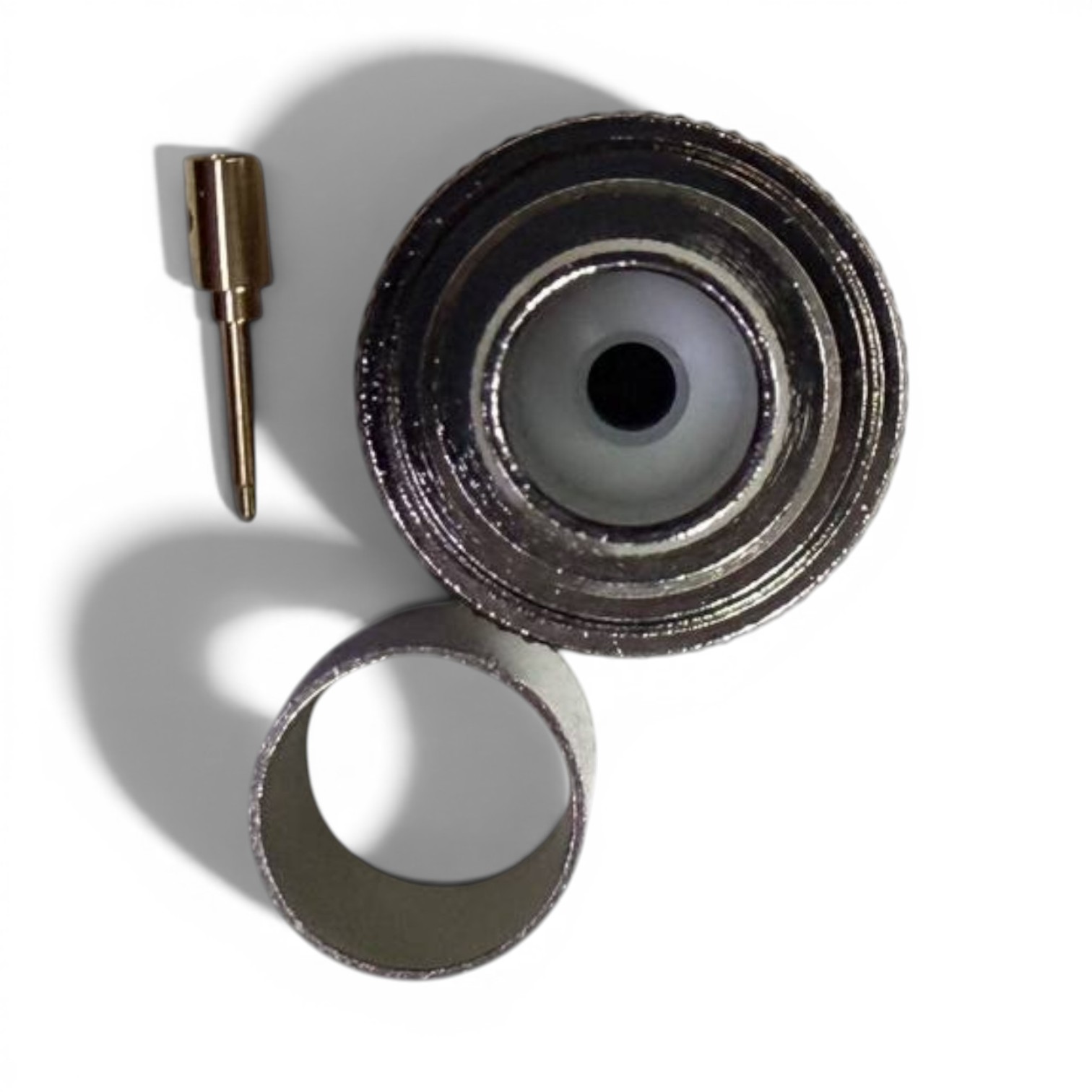

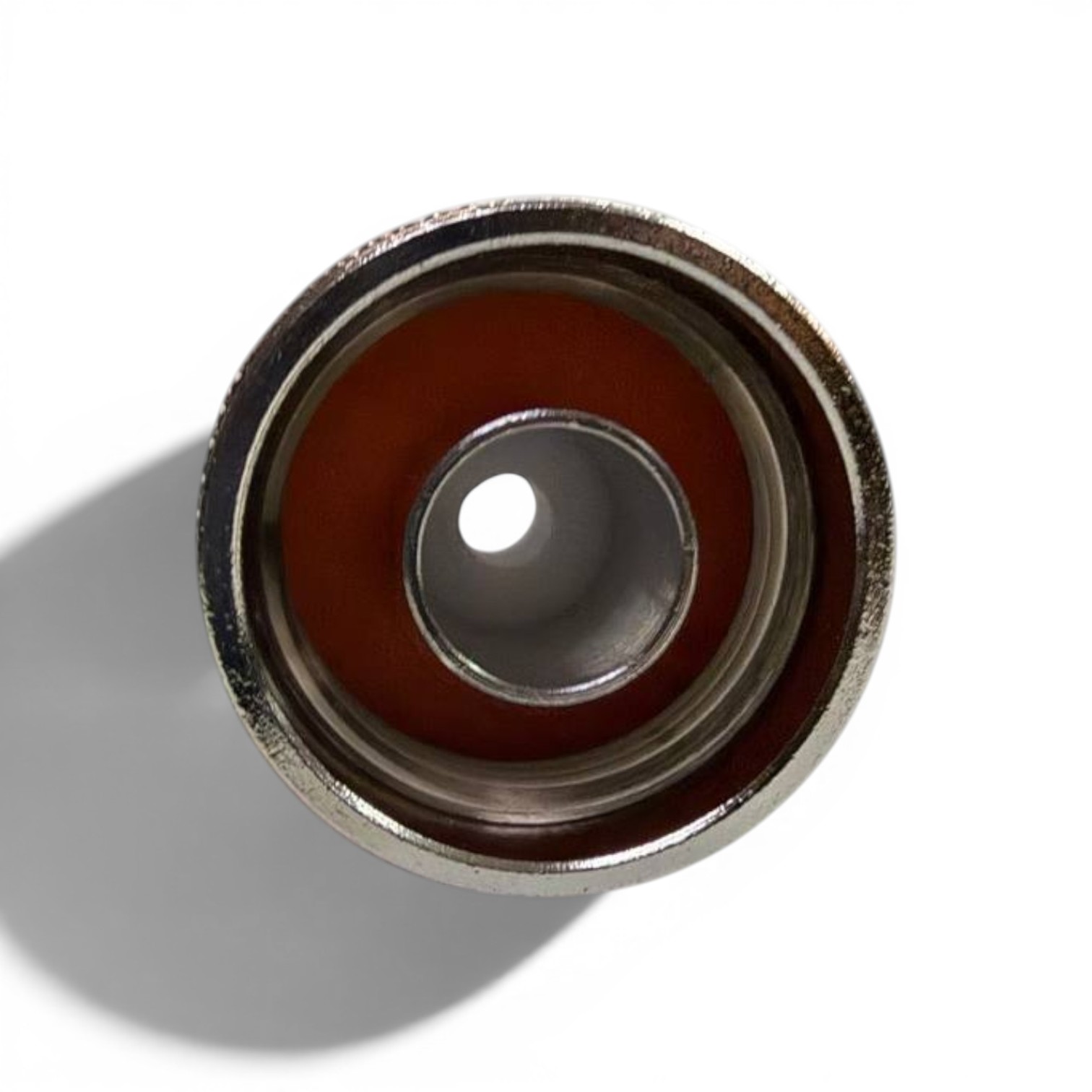

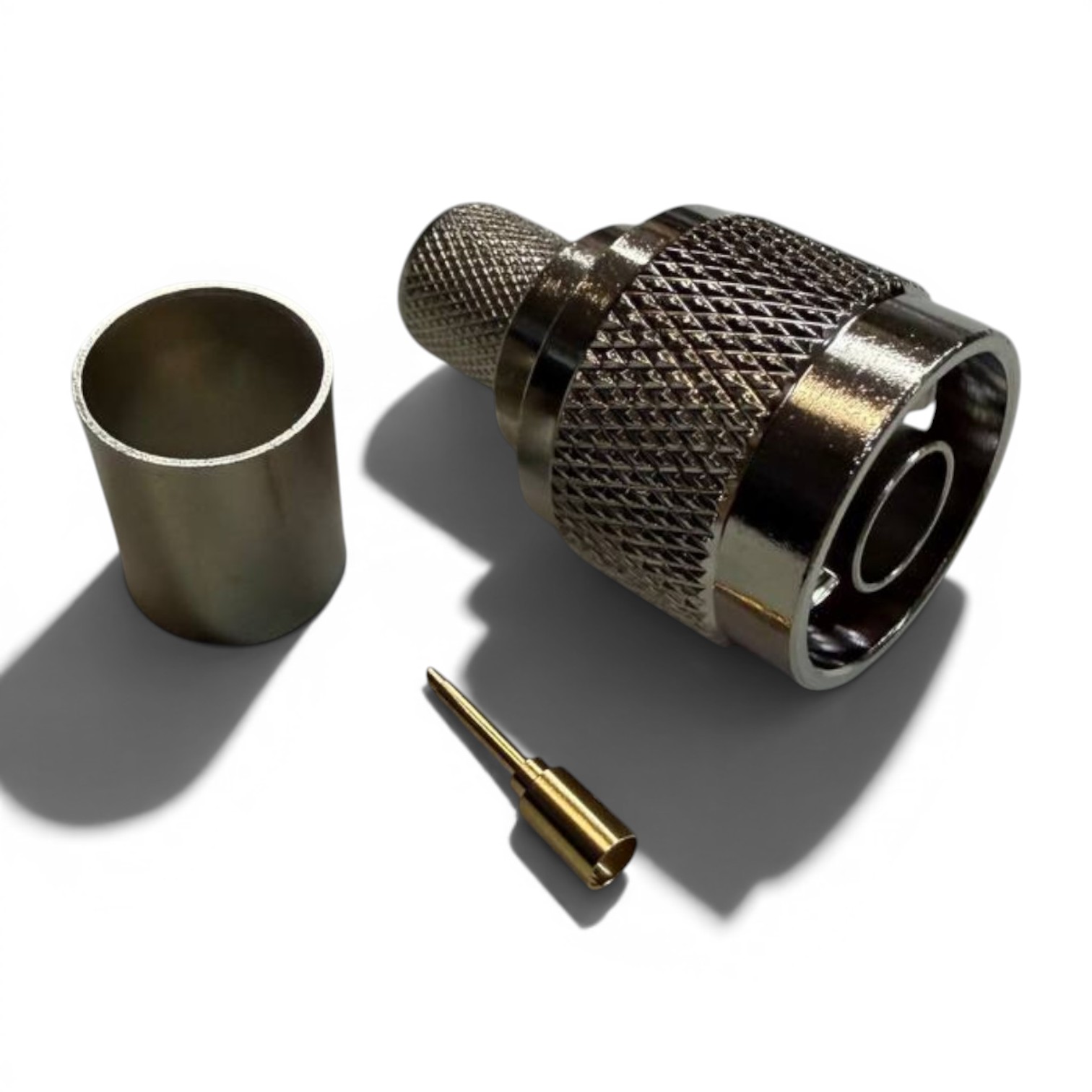

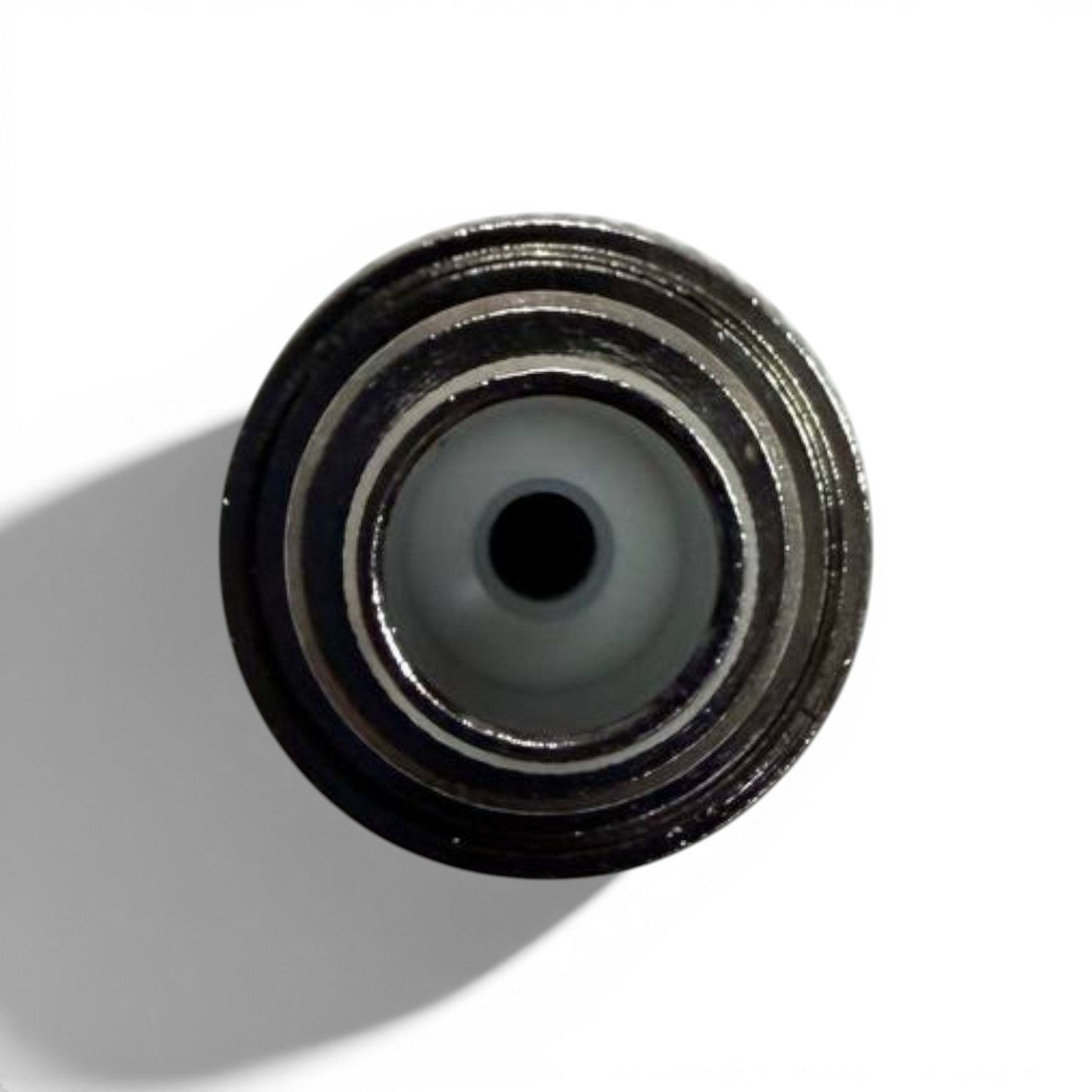

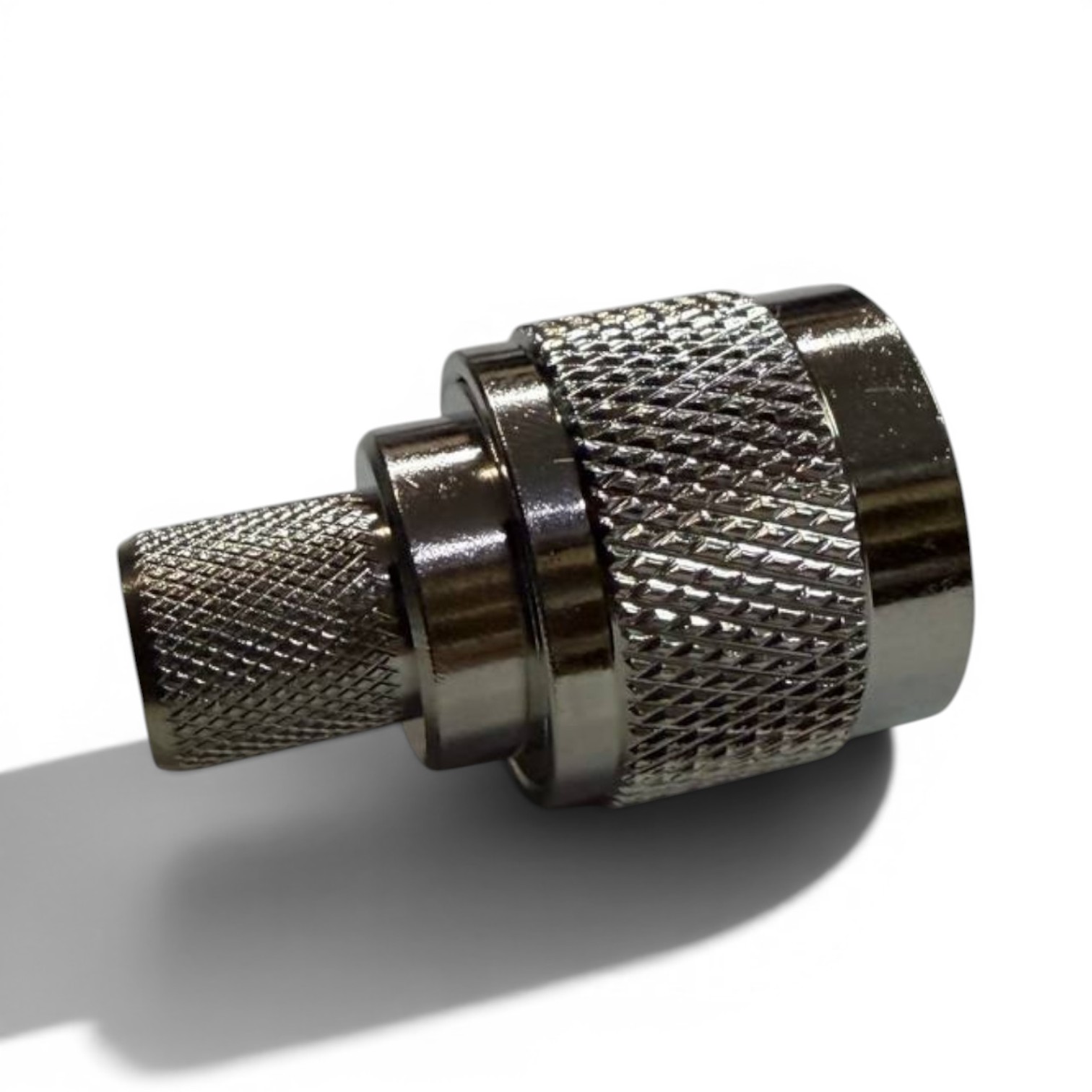

Разъем N-male на кабель RG8/7D-FB/RG213 для РЭБ и систем связи

Разъем N-male на кабель RG8/7D-FB/RG213 используется для построения и ремонта коаксиальных трактов в военных системах связи, комплексах РЭБ, средствах радиомониторинга, телеметрии, антенных комплексах и полевом оборудовании. Совместимость с кабелями RG8, 7D-FB и RG213 позволяет создавать высокочастотные линии с минимальными потерями сигнала, что особенно важно для работы передающего и приемного оборудования в условиях повышенных нагрузок.

Коннектор поддерживает работу на частотах до 11 ГГц и имеет волновое сопротивление 50 Ом, что обеспечивает стабильное согласование радиочастотного тракта. Позолоченный центральный контакт уменьшает переходное сопротивление, а латунный корпус с никелевым покрытием повышает механическую прочность и защищает от коррозии при эксплуатации в полевых условиях. Диэлектрик Delrin сохраняет электрические характеристики при значительных температурных колебаниях, а конструкция под кримпер обеспечивает надежную фиксацию кабеля даже при постоянных вибрациях и перемещении оборудования. N-Type Male является одним из самых распространенных стандартов для профессиональных ВЧ-соединений, где критически важны стабильность параметров, минимальный КСВ и надежность работы радиосистем.

Основные функции разъема N-male на кабель RG8/7D-FB/RG213

• Обеспечивает надежное подключение коаксиального кабеля к военным, телекоммуникационным и радиочастотным системам с разъемом N-Type.
• Передает ВЧ-сигнал без существенных потерь в рабочем диапазоне частот до 11 ГГц.
• Поддерживает стабильное волновое сопротивление 50 Ом, необходимое для корректной работы передающего и приемного оборудования.
• Снижает уровень отражения сигнала благодаря КСВ не более 1,3.
• Формирует надежный электрический контакт центральной жилы методом пайки или обжатия.
• Обеспечивает прочное механическое крепление кабеля путем обжатия внешней оболочки кримпером.

Особенности и преимущества

• Оптимизирован для использования с кабелями RG8/7D-FB/RG213.
• Подходит для монтажа антенных трактов средств РЭБ, военной связи, ретрансляторов и измерительных комплексов.
• Позолоченный контакт способствует стабильности параметров даже при длительной эксплуатации.
• Латунный корпус с никелевым покрытием устойчив к механическим повреждениям и воздействию окружающей среды.
• Диэлектрик Delrin обеспечивает точное центрирование контакта и стабильные изоляционные свойства.
• Выдерживает эксплуатацию при температурах от -55 °C до +85 °C.
• Монтаж с помощью кримпера позволяет получить долговечное и устойчивое к вибрациям соединение.

Технические характеристики разъема N-male на кабель

• Тип коннектора: кабельный разъем N-Type
• Тип центрального контакта: Male (штырь)
• Конструкция: прямая
• Кабели для монтажа: RG8/7D-FB/RG213
• Максимальный внешний диаметр изоляции кабеля: до 11 мм
• Максимальный диаметр центральной жилы: до 2,9 мм
• Монтаж центрального контакта: пайка (возможно обжатие)
• Монтаж внешней оболочки: обжим кримпером
• Материал корпуса: латунь (Brass)
• Покрытие корпуса: никель (Nickel, Ni)
• Покрытие центрального контакта: золото (Gold, Au)
• Материал диэлектрика: Delrin
• Волновое сопротивление: 50 Ом
• Рабочий диапазон частот: 0–11 ГГц
• Коэффициент стоячей волны (КСВ): ≤1,3 (0–11 ГГц)
• Рабочая температура: от -55 °C до +85 °C
