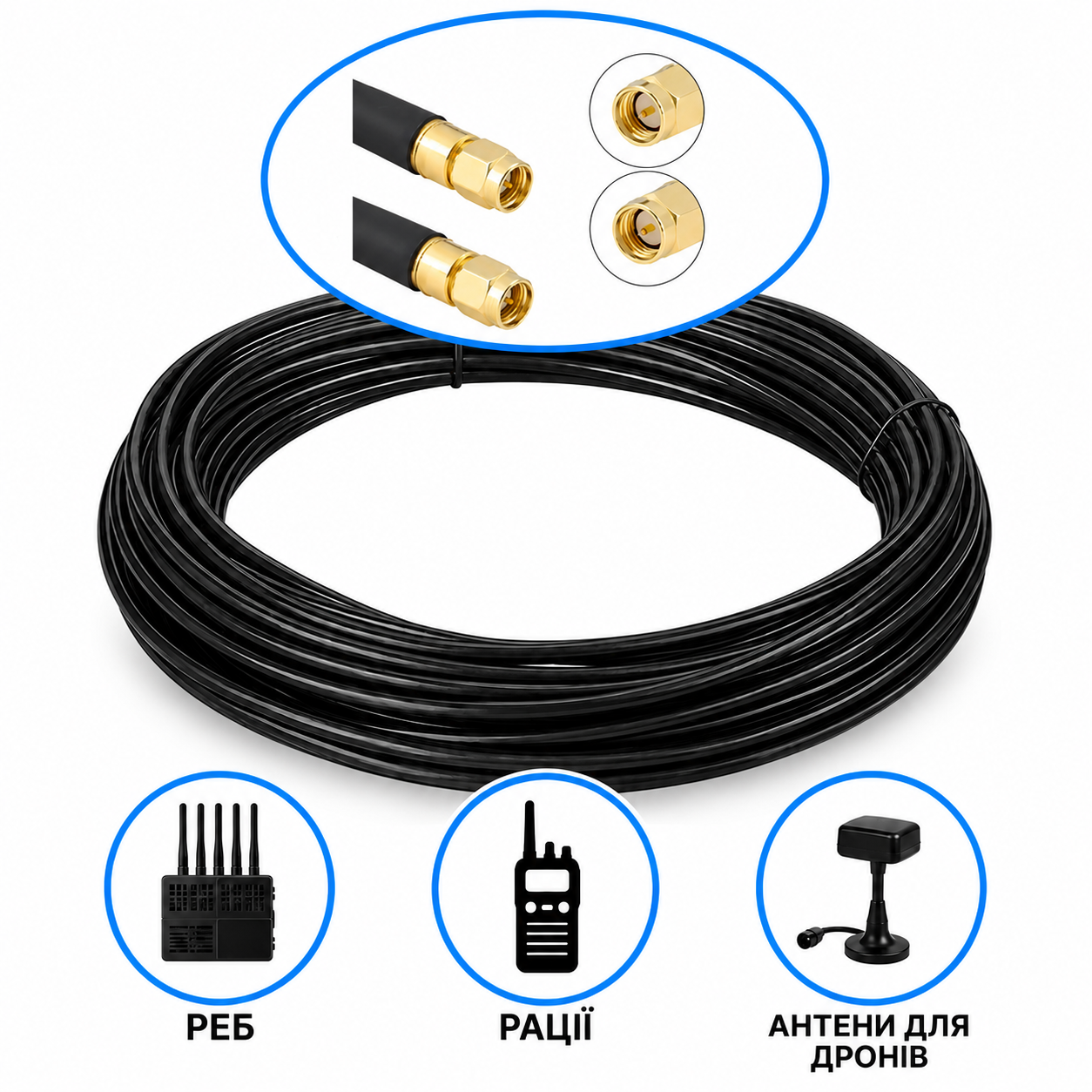

Коаксиальный кабель 5D-FB – низкопотерный ВЧ-кабель класса RG-8 с волновым сопротивлением 50 Ом для работы на частотах до 6000 МГц. Оснащен цельномедной жилой (Solid Copper), диэлектриком из вспененного полиэтилена (Foam PE) и двойным экранированием. Предназначен для систем радиосвязи, РЭБ, антенн, усилителей и телекоммуникационного оборудования.
50 грн
Коаксиальный кабель 5D-FB – низкопотерный ВЧ-кабель класса RG-8 с волновым сопротивлением 50 Ом для работы на частотах до 6000 МГц. Оснащен цельномедной жилой (Solid Copper), диэлектриком из вспененного полиэтилена (Foam PE) и двойным экранированием. Предназначен для систем радиосвязи, РЭБ, антенн, усилителей и телекоммуникационного оборудования.
Обзор Высокочастотный кабель 5D-FB (класс RG-8) для РЭБ, раций и систем связи
Рекомендовано для использования при изготовлении кабельных сборок для дронов
Коаксиальный кабель 5D-FB создан для стабильной передачи высокочастотных сигналов в системах связи, где критически важны минимальные потери и высокая помехоустойчивость. Благодаря конструкции с цельномедным центральным проводником (Solid Copper), вспененным полиэтиленовым диэлектриком (Foam PE) и двойным экранированием кабель обеспечивает надежную работу антенных трактов даже в условиях интенсивного электромагнитного воздействия.
Конструкция класса RG-8 обеспечивает совместимость с широким спектром профессионального оборудования. Кабель 50 Ом позволяет эффективно работать с большинством современных передатчиков, приемников и антенн. Низкий уровень затухания на популярных рабочих частотах помогает сохранять качество сигнала даже при использовании длинных кабельных трасс, что особенно важно при размещении антенн на мачтах, технике или полевых позициях. Благодаря универсальности, простому монтажу и стабильным электрическим характеристикам этот высокочастотный кабель станет эффективным решением как для профессиональных военных систем, так и для специализированных средств связи гражданского назначения.
Основные функции кабеля 5D-FB
- Передает высокочастотный сигнал с низкими потерями – затухание составляет от 7,8 дБ/100 м на 150 МГц до 57,1 дБ/100 м на 6000 МГц.
- Обеспечивает правильное согласование антенного тракта – волновое сопротивление 50 Ом.
- Защищает сигнал от внешних электромагнитных помех благодаря двойному экранированию (приклеенная алюмополимерная лента APA и алюминиевая проволочная оплетка с покрытием не менее 70%).
- Минимизирует отражение сигнала и обеспечивает стабильную передачу данных – погонная емкость 78±3 пФ/м.
- Поддерживает стабильную работу оборудования в широком диапазоне частот от 150 до 6000 МГц.
- Обеспечивает надежное соединение между антеннами, усилителями, радиостанциями, системами РЭБ, ретрансляторами и другими ВЧ-устройствами.
Таблица затухания кабеля 5D-FB
| Частота, МГц | Затухание, дБ/100 м | Основное применение |
| 150 | 7,8 | VHF-радиосвязь, служебные и военные радиостанции |
| 200 | 9,1 | VHF-радиосвязь, телеметрия и специальные системы связи |
| 280 | 10,9 | Специальная радиосвязь, системы управления и телеметрии |
| 350 | 12,2 | Профессиональная UHF-связь, специальные радиосистемы |
| 400 | 13,0 | UHF-радиостанции, служебная и военная связь |
| 800 | 18,9 | Мобильная связь, системы РЭБ |
| 900 | 20,0 | GSM 900, UMTS/LTE 900, сотовая связь |
| 1200 | 24,0 | Телеметрия, навигационные и специализированные радиосистемы |
| 1500 | 27,2 | GPS, GNSS, спутниковая навигация и телеметрия |
| Частота, МГц | Затухание, дБ/100 м | Основное применение |
| 1900 | 31,3 | GSM/UMTS/LTE 1900, мобильная связь |
| 2000 | 32,5 | UMTS/LTE, системы радиосвязи и передачи данных |
| 2400 | 35,8 | Wi-Fi 2,4 ГГц, Bluetooth, БПЛА, телеметрия |
| 3000 | 40,9 | Радиолокация, специальные системы связи и РЭБ |
| 3600 | 43,0 | 5G NR n77/n78, доступ LTE/5G |
| 4500 | 48,5 | 5G, профессиональные радиосети и специальные системы |
| 5800 | 56,0 | Wi-Fi 5 ГГц, FPV, БПЛА, видеопередатчики и телеметрия |
| 6000 | 57,1 | Wi-Fi 5/6 ГГц, высокочастотные системы передачи данных |
Особенности и преимущества
- Конструкция класса RG-8 – совместима с большинством профессиональных высокочастотных систем.
- Цельномедный центральный проводник (Solid Copper) обеспечивает минимальное активное сопротивление и стабильные характеристики при передаче сигнала.
- Вспененный полиэтиленовый диэлектрик (Foam PE) снижает потери и повышает коэффициент распространения сигнала.
- Двойное экранирование (Bonded APA + алюминиевая оплетка ≥70%) эффективно защищает сигнал от электромагнитных помех.
- Коэффициент укорочения более 82% обеспечивает высокую скорость распространения сигнала.
- Наружный диаметр 7,4 мм позволяет использовать широкий ассортимент стандартных разъемов для кабелей класса RG-8.
- ПВХ-оболочка устойчива к механическим нагрузкам и атмосферным воздействиям.
- Кабель эффективен как для стационарных, так и для мобильных систем связи, телекоммуникационного оборудования, радиостанций, систем РЭБ, беспилотных комплексов и профессиональных антенных систем.
Технические характеристики кабеля 5D-FB
- Тип: коаксиальный кабель 5D-FB
- Класс: RG-8
- Волновое сопротивление: 50 Ом
- Рабочий диапазон частот: до 6000 МГц
- Центральный проводник: цельная медь (Solid Copper), Ø1,80±0,03 мм
- Диэлектрик: вспененный полиэтилен (Foam PE), Ø5,00±0,10 мм
- Погонная емкость: 78±3 пФ/м
- Коэффициент укорочения (Velocity Factor): более 82%
- Первый экран: приклеенная алюмополимерная лента (Bonded APA), перекрытие более 25%
- Второй экран: алюминиевая проволочная оплетка 5×24×0,15 мм, покрытие не менее 70%
- Сопротивление центрального проводника: ≤7 Ом/км
- Сопротивление внешнего проводника: ≤21 Ом/км
- Обратные потери (Return Loss): до 24 дБ в зависимости от диапазона частот
- КСВН (VSWR): ≤1,2
- Эффективность экранирования: до 85 дБ
- Наружный диаметр: 7,40±0,15 мм
- Материал оболочки: PVC
- Цвет оболочки: черный или красный
- Соответствие стандарту: RoHS 2.0 (2011/65/EU)
