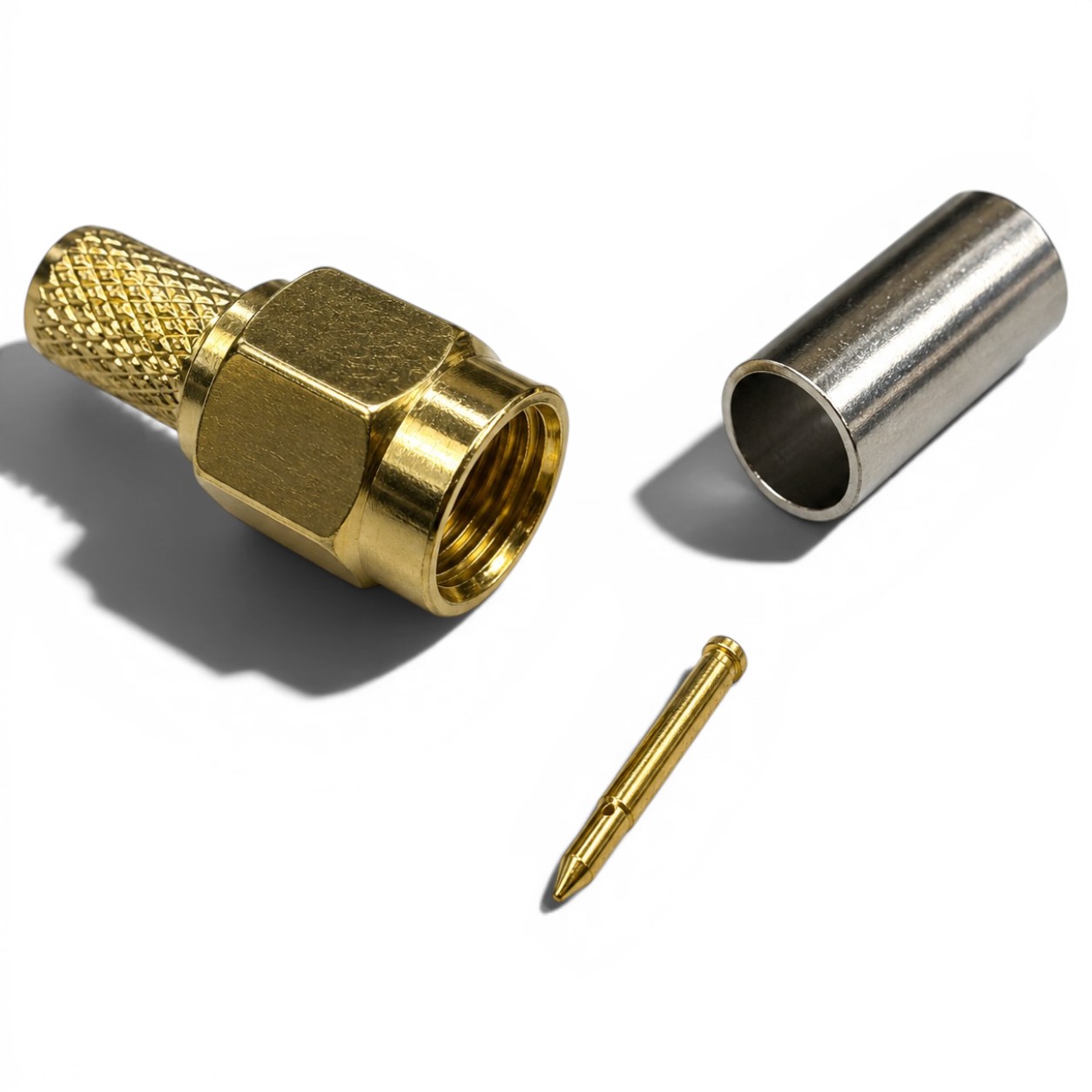

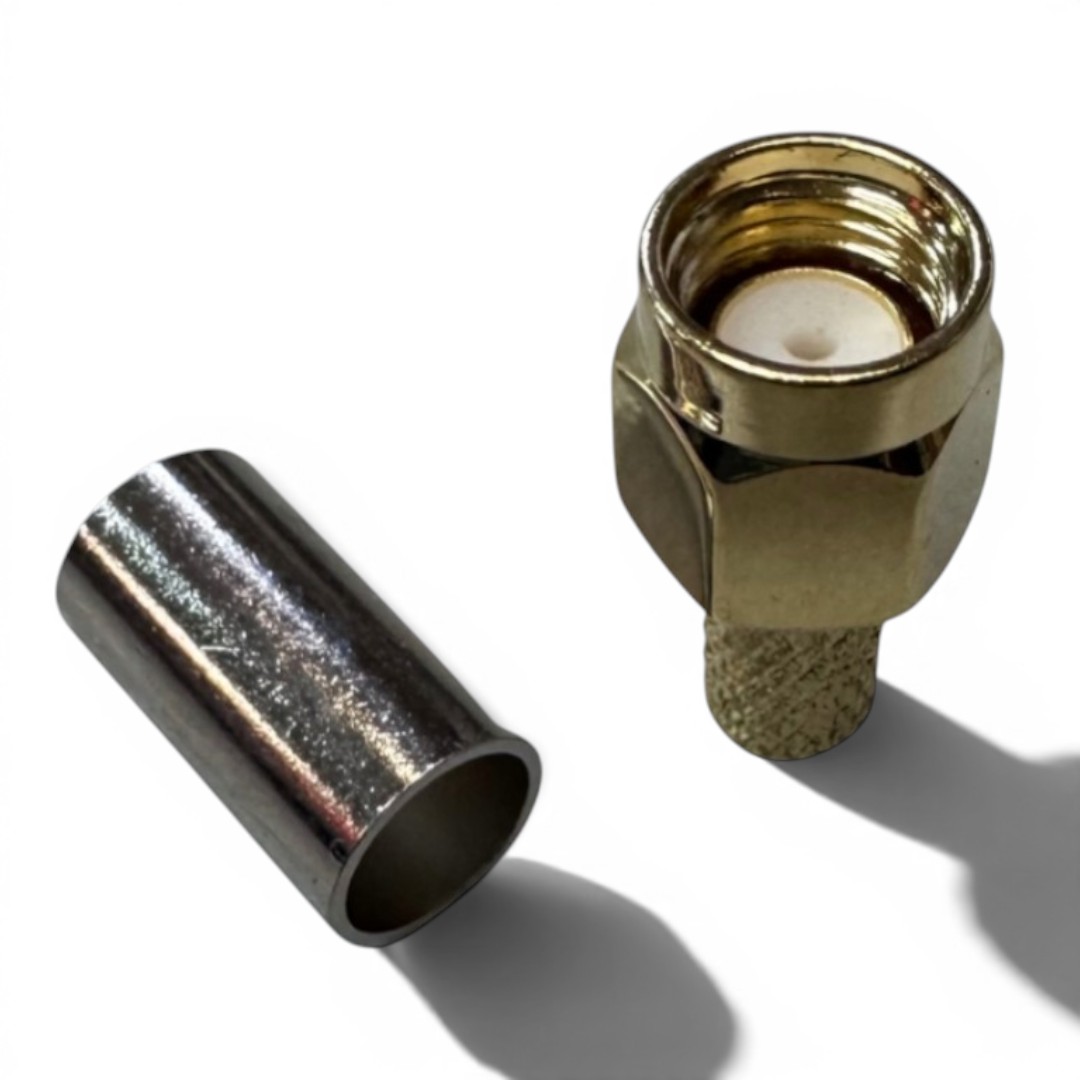

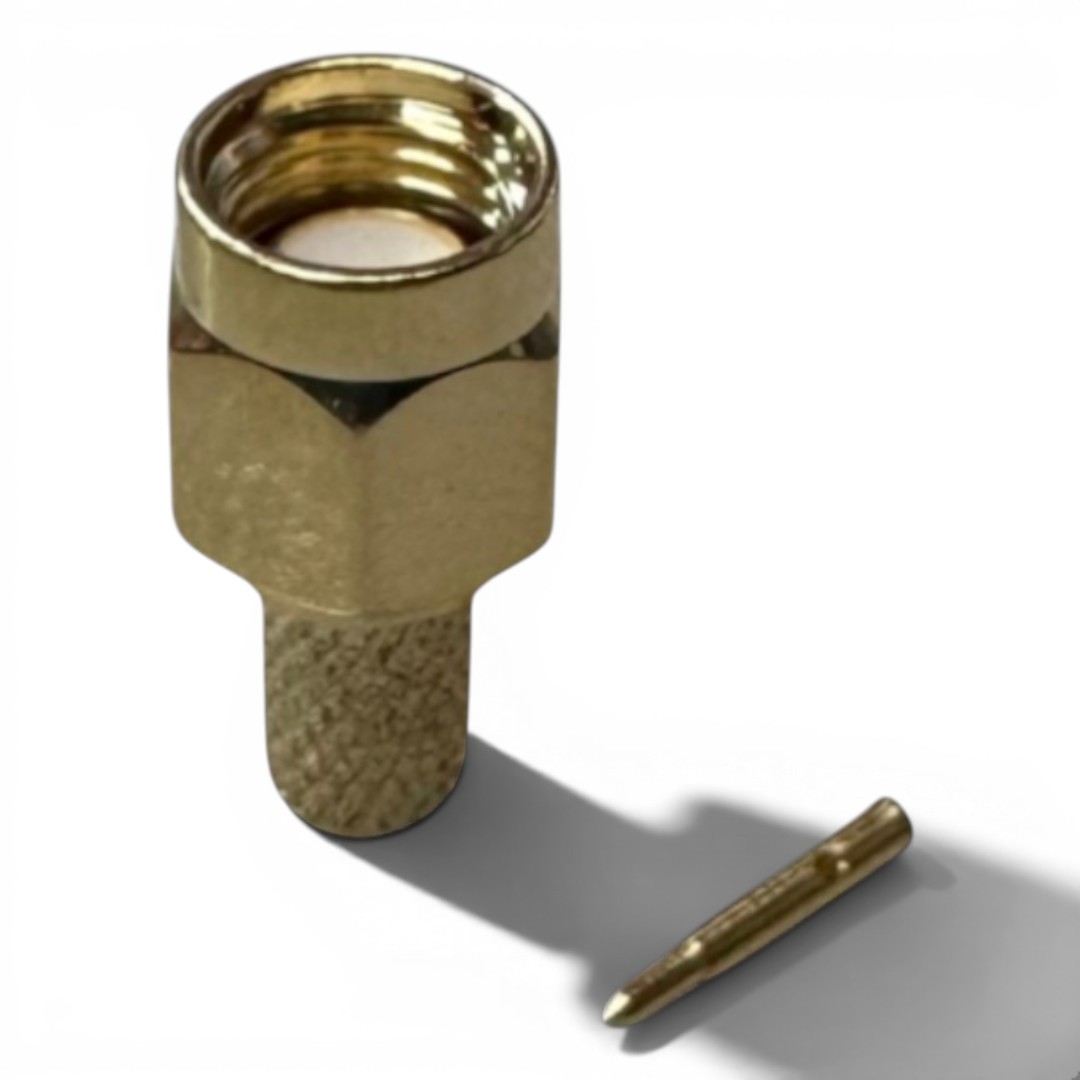

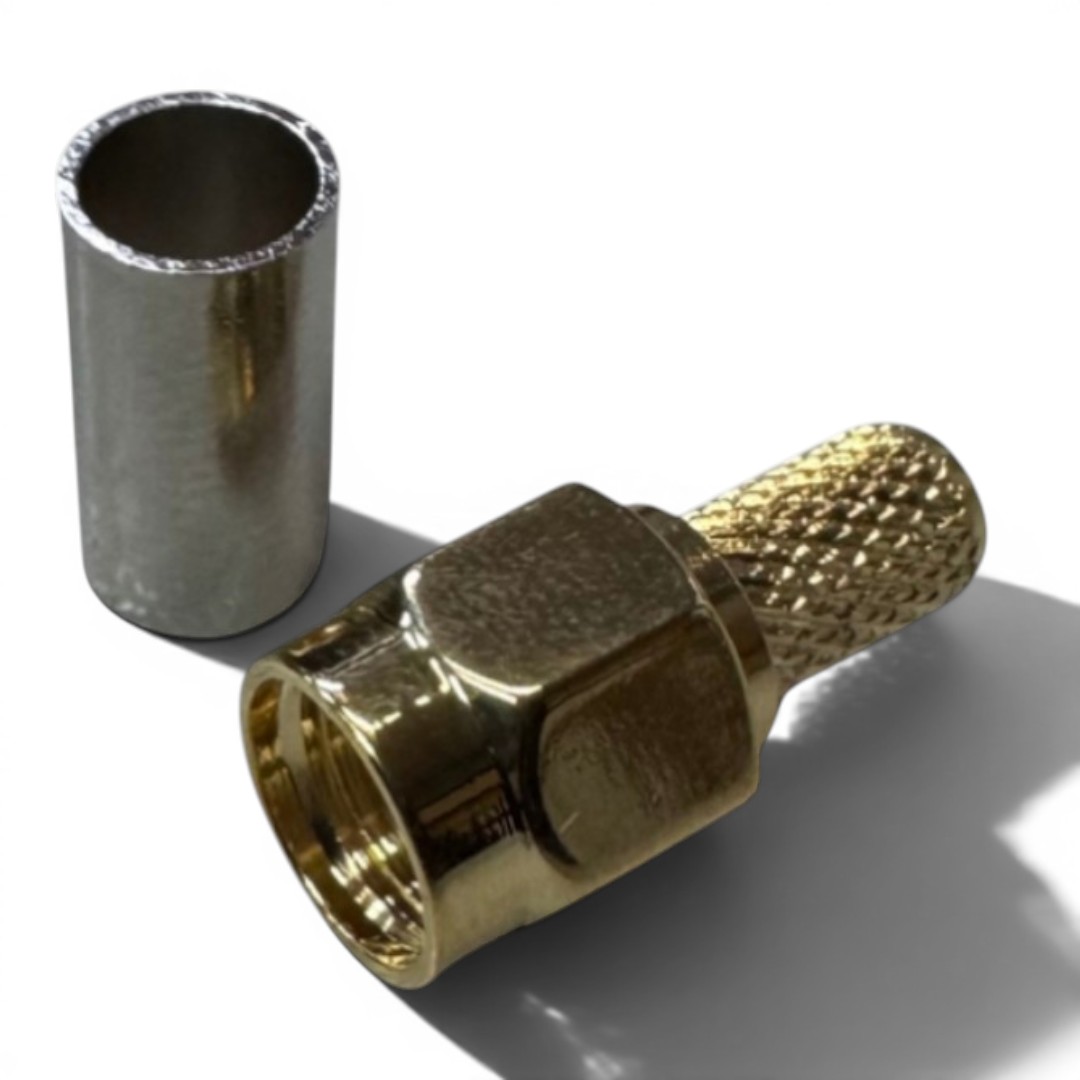

Коннектор SMA-male на кабель 5D-FB обжимный

SMA-male конектор для кабеля 5D-FB – это компактный высокочастотный разъем с резьбовым соединением, который применяется для подключения антенн, переходников и телекоммуникационного оборудования. Он используется в решениях для 4G антенны, маршрутизаторов, репитеров, Wi-Fi систем, GPS-приемников, измерительной аппаратуры и другого ВЧ-оборудования, где критически важна точность импеданса 50 Ом и минимальные потери сигнала.

Благодаря конструкции серии SMA разъем, предусматривающей резьбовую фиксацию, достигается стабильный электрический контакт без люфтов даже в вибрационных условиях. Монтаж на кабель 5D-FB выполняется прижимным способом для оплетки и пайкой центрального проводника, что обеспечивает надежное экранирование и низкое переходное сопротивление. Рабочий диапазон до 18 ГГц позволяет применять конектор в современных системах 5G связи, беспроводных сетях и радиотехнических проектах с высокими требованиями к качеству сигнала.

Основные функции SMA-male конектора

• Передает высокочастотный сигнал без значительных потерь – волновое сопротивление 50 Ом и рабочая частота 0–18 ГГц.
• Обеспечивает стабильный электрический контакт – центральный штырь с пайкой проводника.
• Фиксирует коаксиальный кабель 5D-FB – прижимной монтаж оплетки.
• Подключает антенны и ВЧ-оборудование – стандарт резьбового соединения SMA.
• Поддерживает работу систем мобильной и беспроводной связи – совместимость с 3G/4G/5G, Wi-Fi, GPS.

Особенности и преимущества

• Компактный формат серии SMA (диаметр около 6,4 мм) – удобно для портативных и плотно смонтированных устройств.
• Устойчивость к механическим нагрузкам – резьбовая конструкция предотвращает самораскручивание.
• Оптимальная совместимость с кабелем 5D-FB – правильная геометрия посадочного узла.
• Эффективное экранирование – снижение влияния электромагнитных помех.
• Универсальность применения – подходит для телекоммуникационных, измерительных и радиотехнических задач.
• Долговечность – рассчитан на многократное подключение без ухудшения параметров.

Технические характеристики SMA-male конектора

• Тип разъема: SMA-male (вилка)
• Тип центрального контакта: штырь
• Тип подключения: прямой
• Монтаж оплетки: прижимной (обжимной)
• Монтаж центрального контакта: пайка
• Назначение кабеля: 5D-FB
• Волновое сопротивление: 50 Ом
• Рабочий диапазон частот: 0–18 ГГц
• Серия: SMA
• Тип соединения: резьбовое

Как подключить гайку SMA-male к кабелю 5D-FB?

Чтобы подключить гайку SMA-male к кабелю 5D-FB, важно соблюдать правильную технологию монтажа. Неправильная установка может привести к ухудшению качества сигнала или полному отсутствию соединения. Процесс состоит из нескольких этапов, которые обеспечивают надежную фиксацию и минимальные потери сигнала.

Пошаговая инструкция подключения:

1. Подготовка кабеля – снимите внешнюю изоляцию на расстояние, достаточное для монтажа, не повреждая оплетку.
2. Отгиб оплетки – аккуратно отогните оплетку назад, чтобы открыть внутренний диэлектрик.
3. Очистка центральной жилы – снимите часть диэлектрика, открыв центральный проводник для дальнейшей пайки.
4. Пайка центрального контакта – припаяйте центральный проводник к контакту SMA, обеспечивая надежное соединение без излишка припоя.
5. Надевание корпуса разъема – верните оплетку на место, вставьте кабель в корпус разъема и закрепите прижимной частью.
6. Финальная фиксация – проверьте плотность соединения, убедитесь, что контакт надежно зафиксирован, а разъем не люфтит.
