Коаксиальный кабель RG-8 50 Ом для 4G/5G антенн и репитеров

Рекомендовано для использования при изготовлении кабельных сборок для дронов

Дополнительно выполняем обжим кабеля гайками. Стоимость услуги – 150 грн.

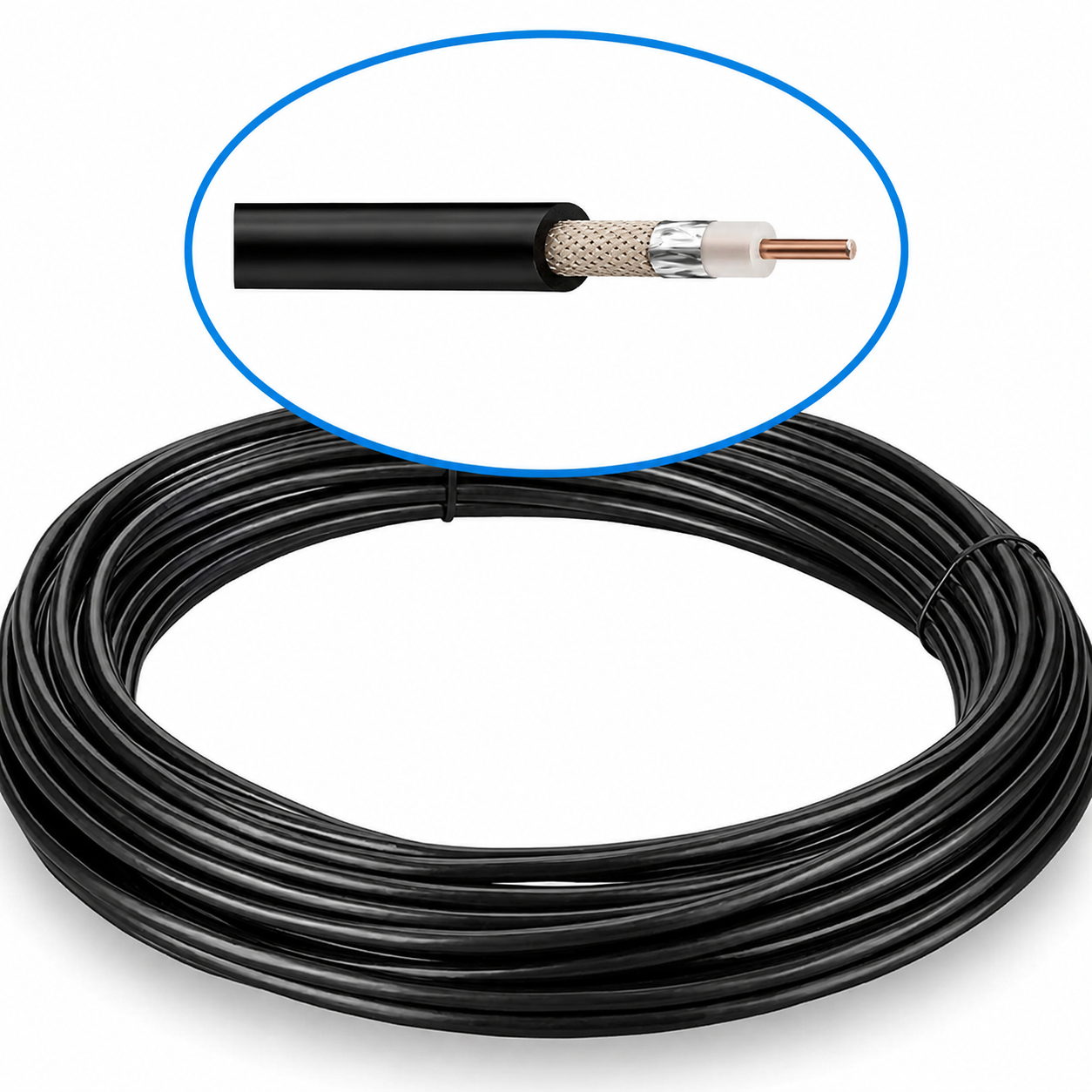

Кабель RG-8 – это профессиональный коаксиальный кабель с волновым сопротивлением 50 Ом, разработанный для эффективной передачи высокочастотных сигналов в широком спектре телекоммуникационных и радиотехнических систем. Его используют при подключении базовых станций, репитеров мобильной связи, Wi-Fi и LTE-антенн, систем РЭБ, радиостанций, ретрансляторов, GPS-антенн, измерительного оборудования, SDR-приемников, передатчиков, радиорелейных линий, беспроводных сетей и других ВЧ-комплексов. Центральный проводник из алюминия, плакированного медью (CCA), диаметром 2,74 ± 0,01 мм обеспечивает оптимальный баланс между электропроводностью, механической прочностью и массой кабеля. Диэлектрик из вспененного полиэтилена (Foam PE) снижает потери сигнала, а двойное экранирование, состоящее из алюминиевой ленты APA с продольным соединением и оплетки из луженой медной проволоки с коэффициентом покрытия не менее 85%, эффективно защищает сигнал от электромагнитных помех.

Одним из ключевых преимуществ RG-8 является его наружный диаметр 10,29 ± 0,20 мм, что позволяет использовать более толстый слой Foam PE-диэлектрика и улучшает характеристики передачи высокочастотного сигнала по сравнению с кабелями меньшего диаметра.

Если вам необходимо надежное и долговечное решение для соединения радиочастотного оборудования с минимальными потерями сигнала, кабель RG-8 купить в Украине – наиболее оптимальный выбор. Благодаря качественным материалам, эффективному экранированию, КСВ менее 1,25 в диапазоне 5 МГц-6 ГГц, соответствию RoHS 2 (2011/65/EU) и совместимости с широким спектром оборудования кабель RG-8 50 Ом обеспечивает стабильную передачу сигнала в профессиональных и промышленных системах.

Основные функции кабеля RG-8 50 Ом

• Передает высокочастотный сигнал с минимальными потерями благодаря волновому сопротивлению 50 Ом и диэлектрику из вспененного полиэтилена (Foam PE).
• Обеспечивает стабильную работу антенных систем благодаря центральному проводнику CCA диаметром 2,74 ± 0,01 мм.
• Защищает сигнал от внешних электромагнитных помех благодаря двойному экранированию: алюминиевой ленте APA и оплетке из луженой медной проволоки с покрытием не менее 85%.
• Передает радиочастотный сигнал на значительные расстояния без критического ухудшения характеристик при правильном монтаже.
• Подключает профессиональное радиооборудование к антеннам, репитерам, усилителям, системам РЭБ, базовым станциям, маршрутизаторам и другой ВЧ-технике.
• Сохраняет стабильность электрических и механических характеристик благодаря оболочке из LDPE (полиэтилена низкой плотности).

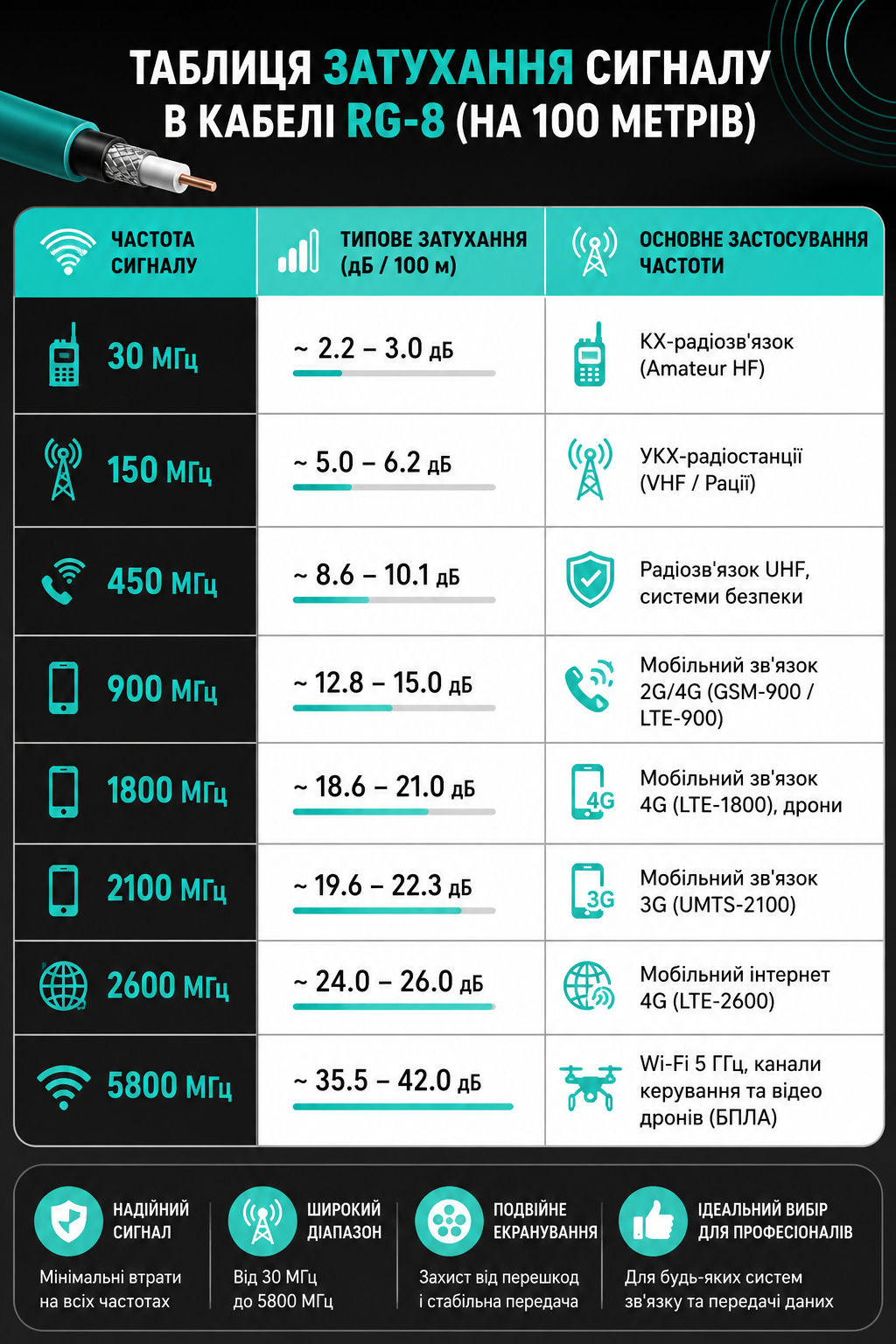

Таблица затухания кабеля RG-8 50 Ом

Особенности и преимущества

• Двойное экранирование конструкции значительно снижает влияние внешних электромагнитных помех.
• Оплетка из луженой медной проволоки обладает повышенной стойкостью к коррозии и обеспечивает длительный срок службы.
• Диэлектрик Foam PE позволяет снизить затухание сигнала по сравнению с обычным сплошным полиэтиленом.
• Наружная оболочка из LDPE отличается высокой механической прочностью и стойкостью к воздействию окружающей среды.
• КСВ менее 1,25 в диапазоне 5 МГц-6 ГГц обеспечивает эффективную передачу сигнала.
• Соответствует требованиям Директивы ЕС RoHS 2 (2011/65/EU) по ограничению использования опасных веществ.
• Подходит для наружного и внутреннего монтажа благодаря износостойкой конструкции.
• Наружный диаметр 10,29 мм совместим с большим количеством профессиональных разъемов типа N, UHF, TNC и других, предназначенных для кабелей данного класса.

Технические характеристики кабеля RG-8 50 Ом

• Тип кабеля: коаксиальный RG-8
• Волновое сопротивление: 50 Ом
• Центральный проводник: CCA (алюминий, плакированный медью)
• Диаметр центрального проводника: 2,74 ± 0,01 мм
• Проводимость центрального проводника: не менее 62,6%
• Диэлектрик: вспененный полиэтилен (Foam PE)
• Диаметр диэлектрика: 7,24 ± 0,1 мм
• Первый экран: алюминиевая лента APA с продольным соединением, перекрытие более 25%
• Второй экран: оплетка из луженой медной проволоки 7×24×0,16 мм
• Коэффициент покрытия оплетки: не менее 85%
• Наружная оболочка: LDPE (полиэтилен низкой плотности)
• Наружный диаметр кабеля: 10,29 ± 0,20 мм
• Цвет оболочки: черный
• Тип конструкции: двойное экранирование
• КСВ (SWR): менее 1,25 (5 МГц-6 ГГц)
• Назначение: системы РЭБ, репитеры, антенны LTE/4G/5G, Wi-Fi антенны, базовые станции, радиостанции, SDR, GPS, измерительное оборудование, радиорелейные линии.
• Соответствие: RoHS 2 (2011/65/EU).
• Аналоги: Ericsson TZC 500 32, LMR-400, MRC 400, RG213-RT5, WBC-400, WCX 400, SPEEDFOAM 400.
