Конектор SMA-male на кабель RG58 обтискний

SMA-male RG58 – це радіочастотний роз’єм 50 Ом, призначений для монтажу на коаксіальний кабель RG-58C/U методом обтиску (crimp). Він використовується у телекомунікаціях, системах Wi-Fi, GSM/3G/4G/5G, GPS, у ВЧ-вимірювальних стендах та лабораторному обладнанні, де критично важливі стабільний контакт і низький рівень відбиття сигналу. Стандарт SMA (IEC 60169-15) гарантує сумісність із широким спектром антен, модемів, маршрутизаторів та підсилювачів, що мають SMA-female.

Конструкція з PTFE-діелектриком та латунним корпусом із нікелевим/золотим покриттям забезпечує роботу в діапазоні до 12–18 ГГц і збереження імпедансу 50 Ом по всій лінії. Обтискна гільза формує щільний контакт із опліткою кабелю, а центральний пін – із жилою, що мінімізує перехідний опір і втрати на передачі/прийомі. Такий SMA конектор RG58 застосовується під час виготовлення та ремонту антенних кабелів, підключення зовнішніх антен до модемів і роутерів, у мобільних та автомобільних рішеннях, де потрібне знімне, але надійне ВЧ-з’єднання.

Основні функції коннектора SMA-male RG58

• Передача ВЧ-сигналу з узгодженим імпедансом 50 Ом – зберігає параметри лінії, VSWR ≤1.25–1.5.
• Механічна фіксація кабелю RG-58 – обтискна гільза забезпечує міцний контакт оплітки та корпусу.
• Надійний електричний контакт центральної жили – пін із низьким перехідним опором (≤10 мОм).
• Сумісність із SMA-female – різьбове з’єднання для щільної посадки та стабільності на частотах до 12–18 ГГц.
• Зменшення відбиттів сигналу – точна геометрія та PTFE-діелектрик підтримують стабільний КСХ.

Особливості і переваги

• Стандарт IEC 60169-15 / MIL-C-39012 – відповідність міжнародним вимогам до SMA.
• PTFE (Teflon) діелектрик – термостійкість та стабільність параметрів у діапазоні −55…+155 °C.
• Покриття корпусу (Ni/Au) – захист від корозії та довготривала експлуатація.
• Універсальність застосування – підходить для телеком-інсталяцій, польових комплектів, автомобільних систем.
• Простий монтаж – обтиск без складних операцій; можливе паяння центральної жили.

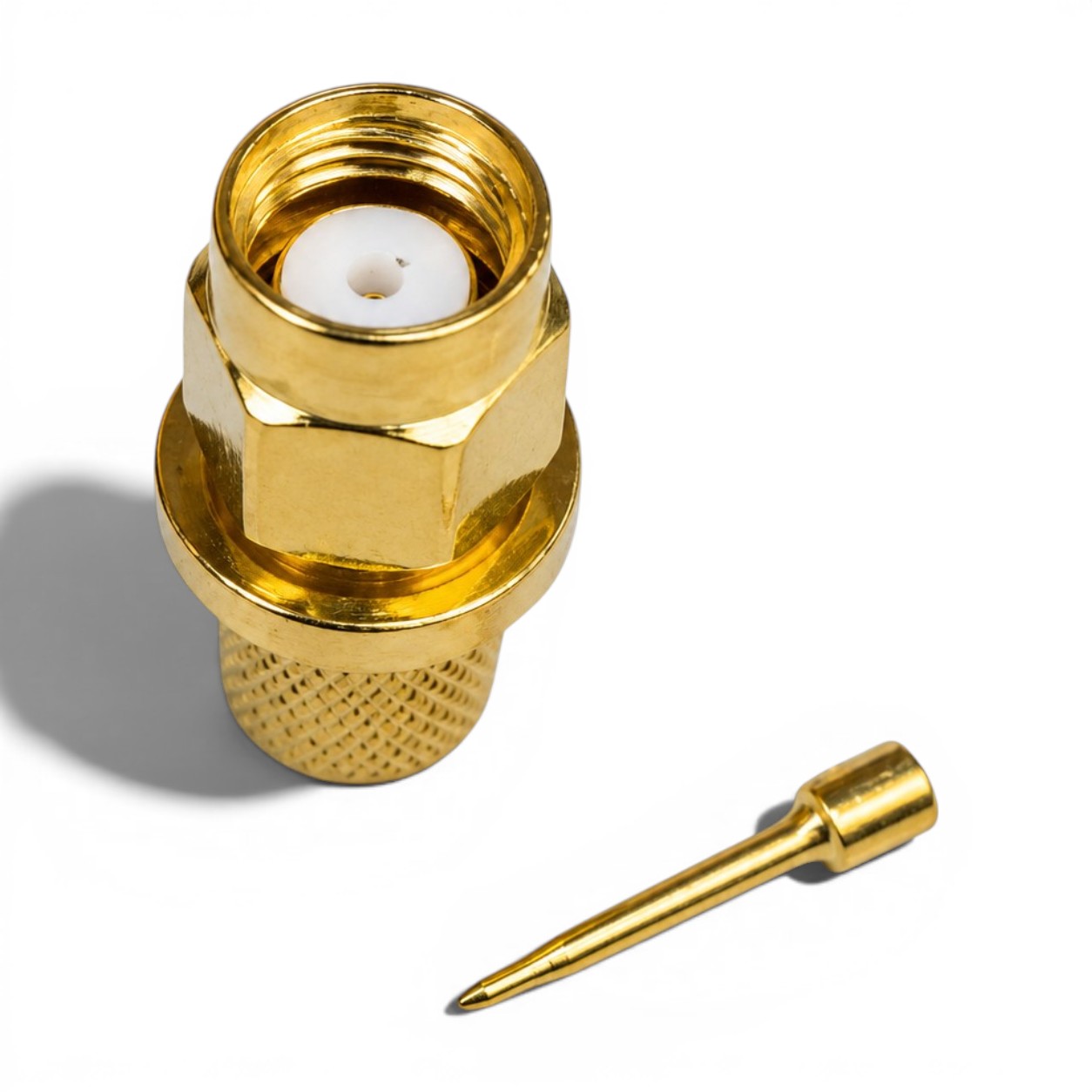

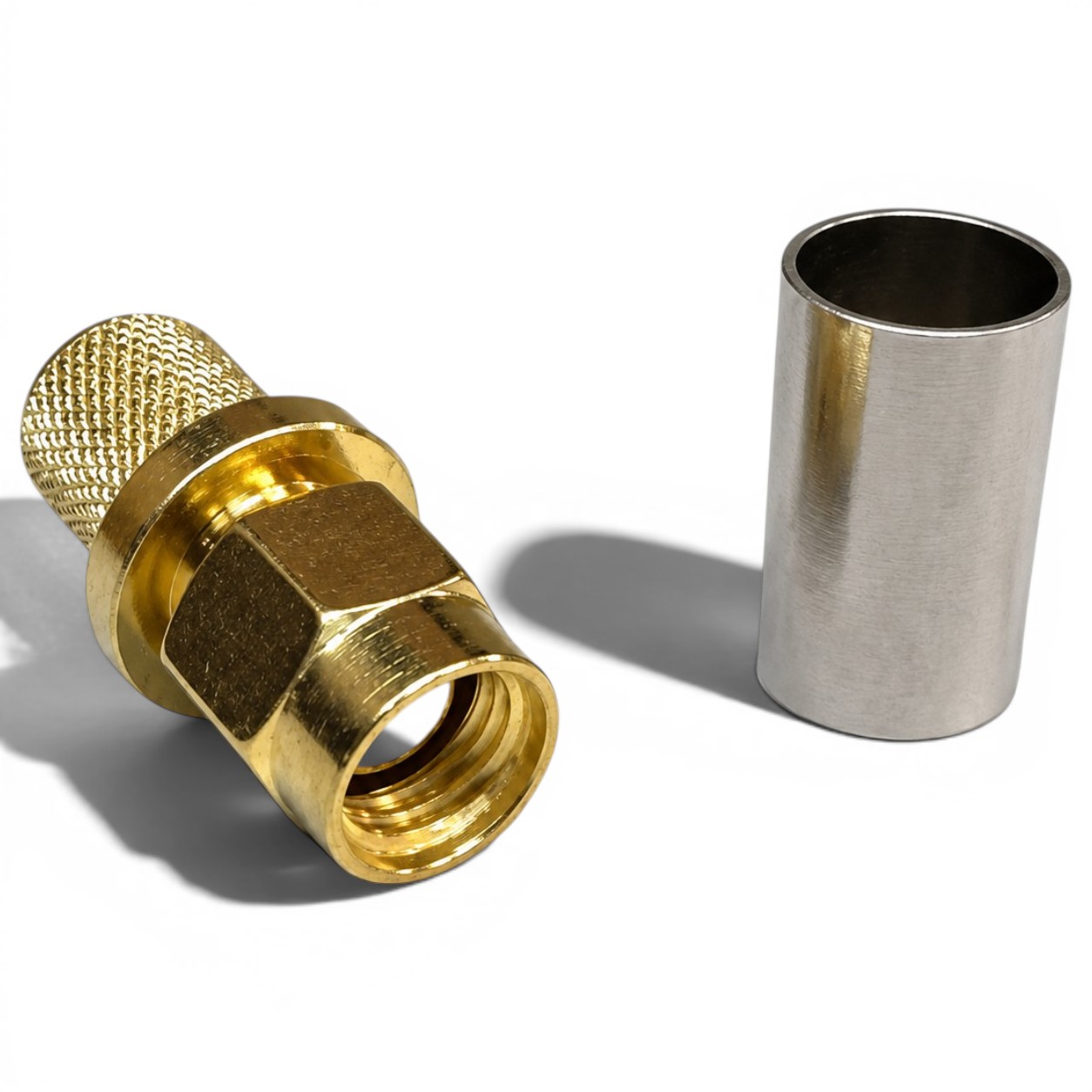

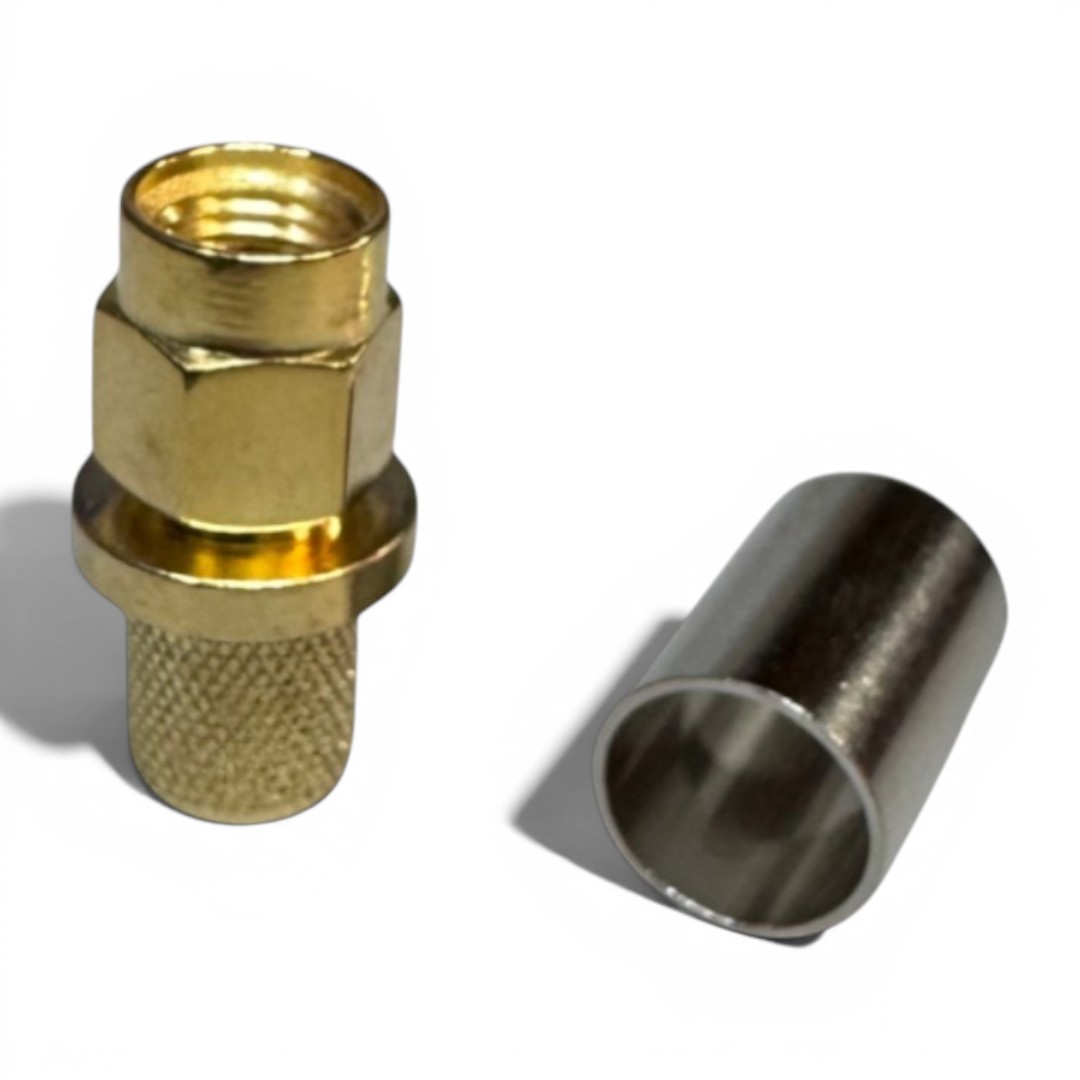

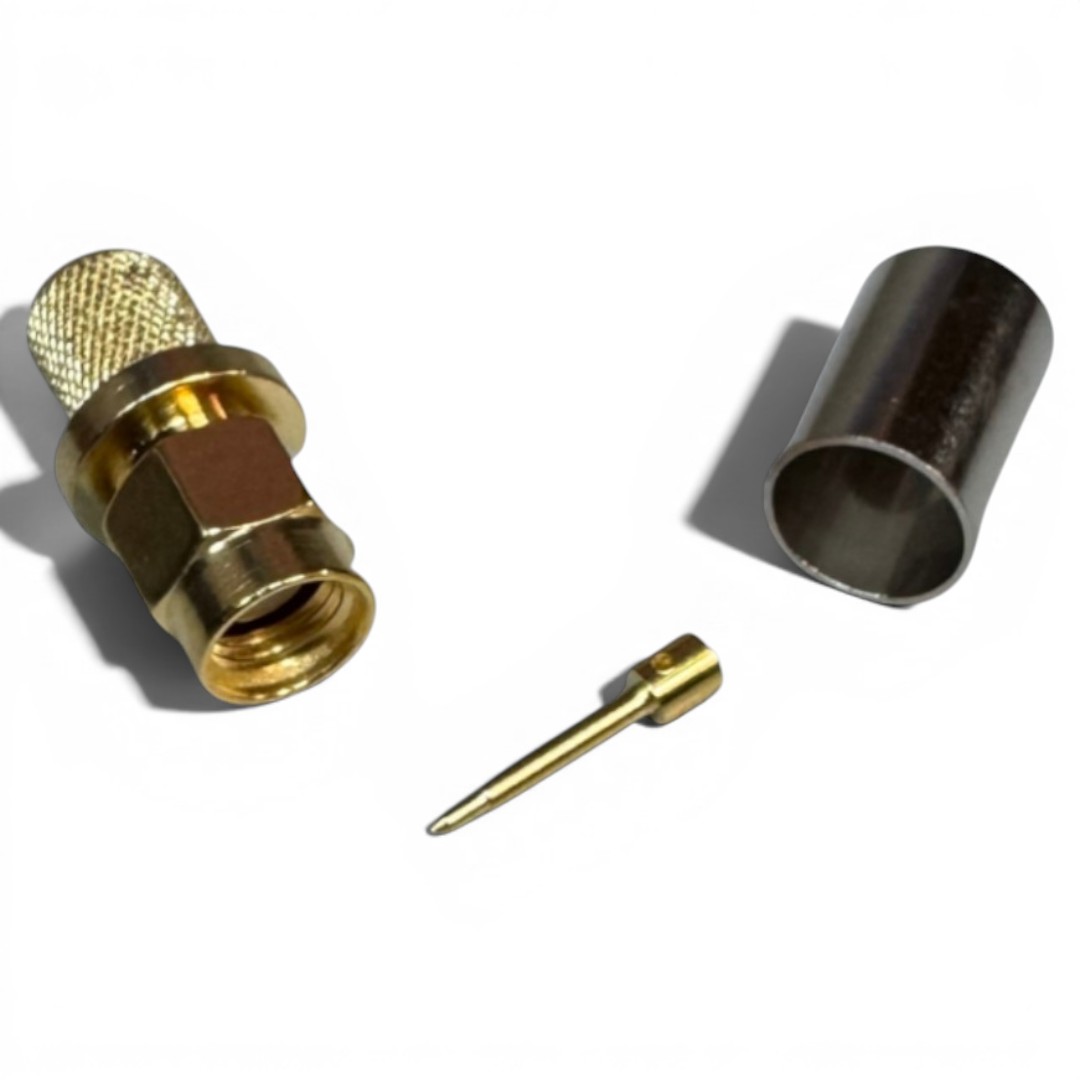

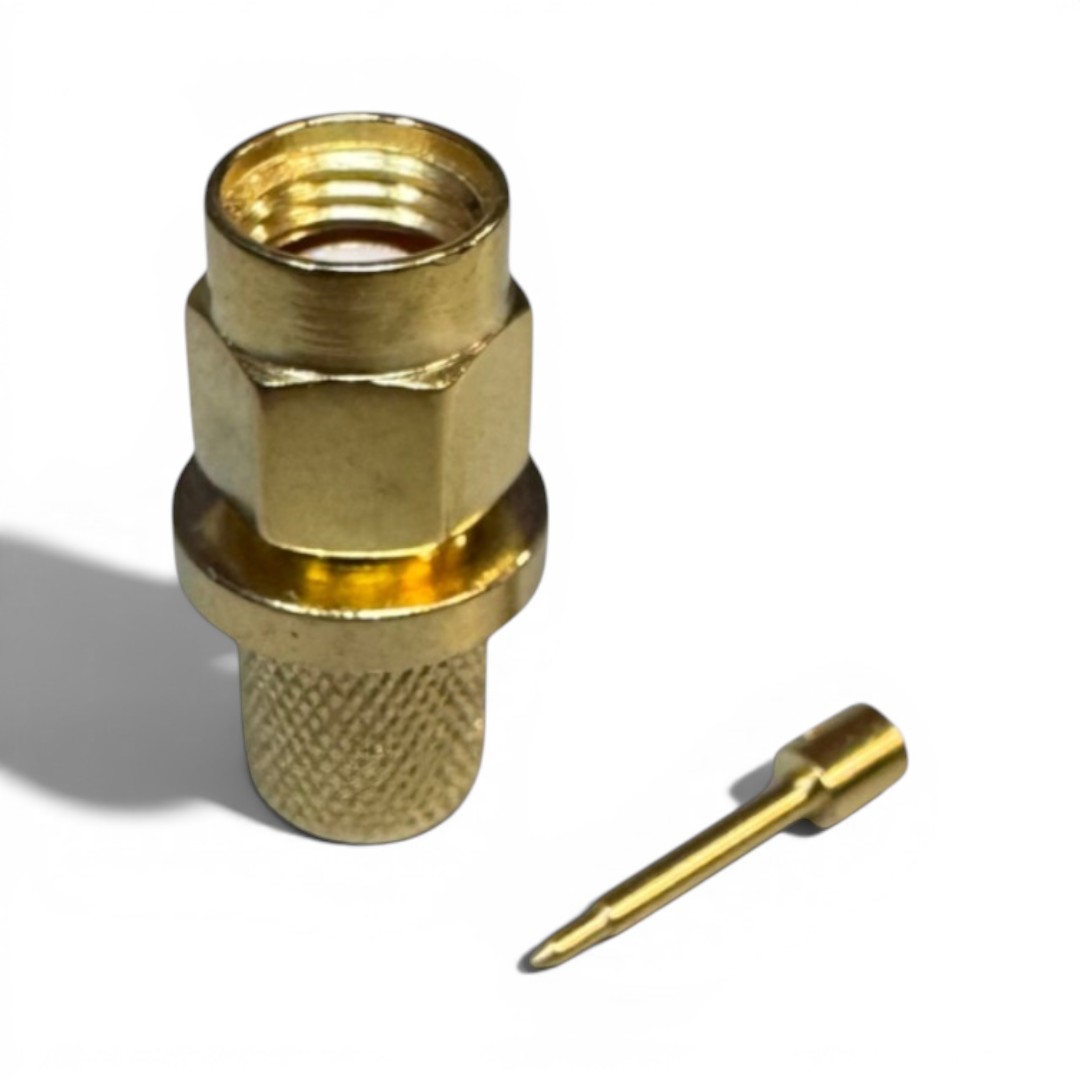

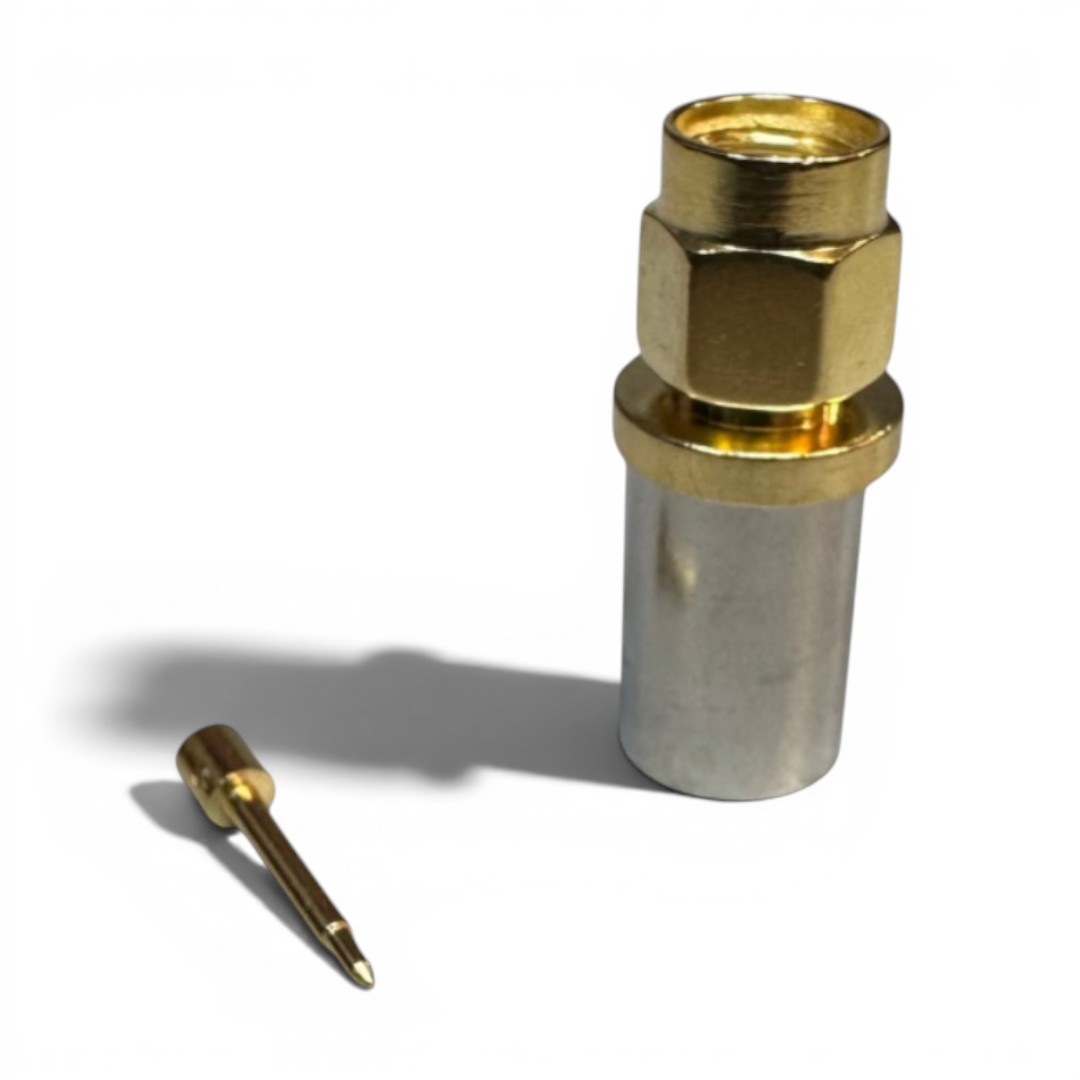

• Комплектність – корпус, центральний пін і гільза для повноцінного складання.

Технічні характеристики коннектора SMA-male RG58

• Тип: SMA-male (штекер), різьбове з’єднання
• Імпеданс: 50 Ом
• Частотний діапазон: DC – 12/18 ГГц (залежить від виробника)
• VSWR: ≤1.25–1.5
• Тип монтажу: обтиск (crimp)
• Кабель: RG-58C/U (Ø ≈4.95 мм)
• Матеріал корпусу: латунь
• Покриття: нікель / золото
• Центральний контакт: латунь, золоте покриття
• Діелектрик: PTFE
• Робоча напруга: до 335 V RMS
• Контактний опір: ≤10 мОм
• Температурний діапазон: −55…+155 °C

Як підключити SMA-гайку на кабель RG-58C/U до антени?

SMA-гайку під'єднують до кабелю RG-58C/U шляхом обтискання або паяння центральної жили та обплетення в корпус роз'єму, після чого гайка накручується на SMA-роз'єм антени до щільного з'єднання.

Що вам знадобиться:

1. Коаксіальний кабель типу RG-58C/U
2. SMA-гайка або SMA-вилка з різьбленням
3. Антена зі SMA-роз'ємом – наприклад, MARKETNET Square SMA
4. Інструмент для монтажу (паяльник або обжимка, канцелярський ніж, плоскогубці)

Покрокова інструкція:

1. Підготувати кабель RG-58C/U. Зніміть зовнішню ізоляцію кабелю на довжину приблизно 1.5 см.
2. Обережно відгорніть мідне обплетення (екран) по колу.
3. Зніміть частину внутрішньої ізоляції, щоб оголити центральну жилу (приблизно 3-5 мм).
4. Встановіть SMA-гайку (роз'єм). Якщо це обжимний SMA-конектор – вставте кабель у корпус роз'єму так, щоб центральна жила пройшла через центральний пін.
5. Закрутіть SMA-гайку до антени.
6. Перевірте надійність з'єднання. Не допускайте надмірного натягу кабелю біля роз'єму – можна закріпити хомутиками.
7. Тестуйте антену на рівень сигналу – якщо все підключено правильно, покриття має значно покращитись.

Зверніть увагу! Кабель RG-58C/U – досить гнучкий і легкий у монтажі, але має вищі втрати на великих довжинах. Якщо кабель довший за 5 метрів – краще використовувати 5D-FB або інші низьковтратні варіанти.
