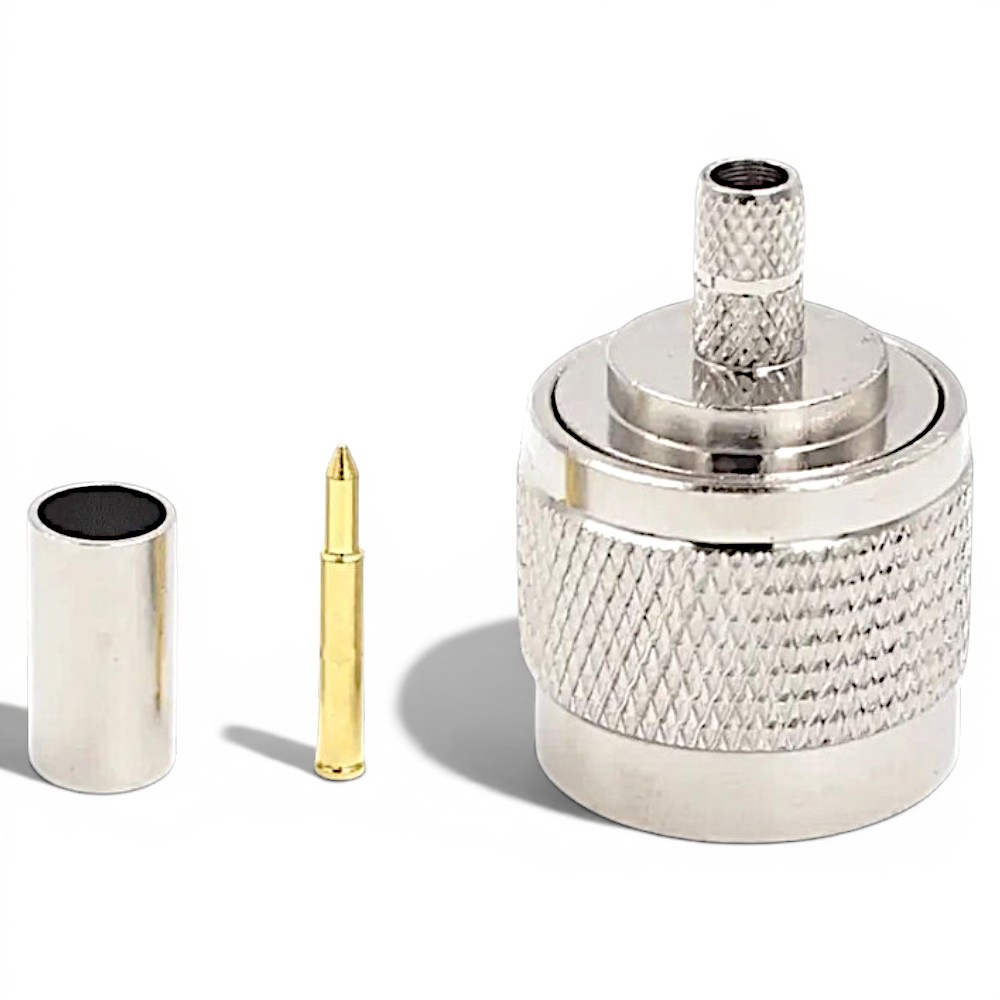

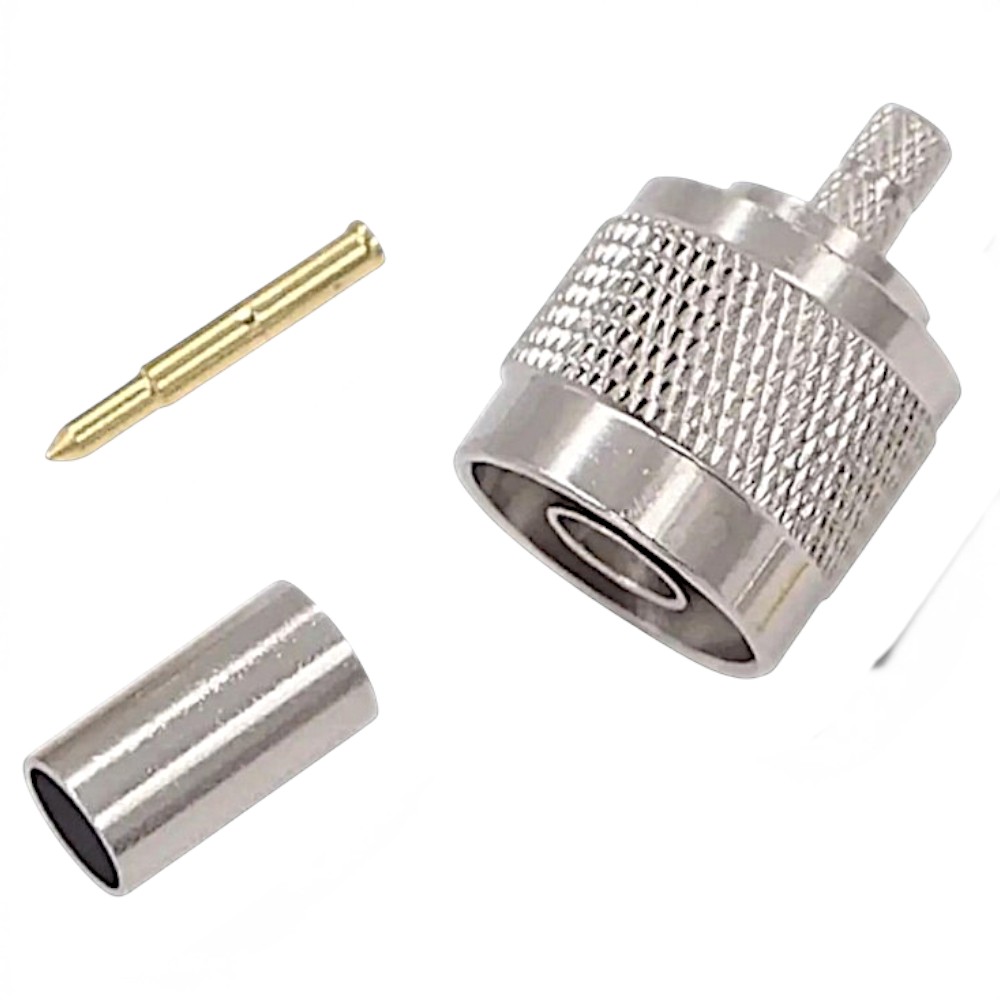

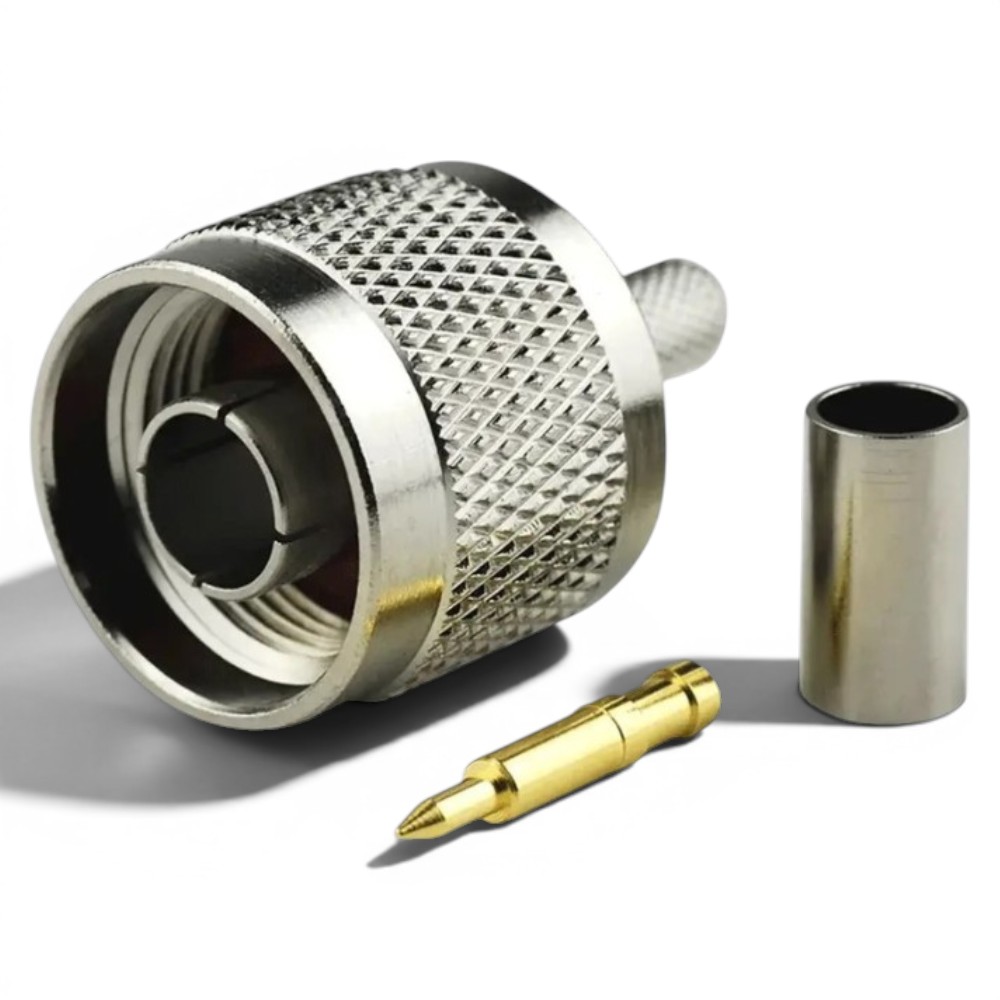

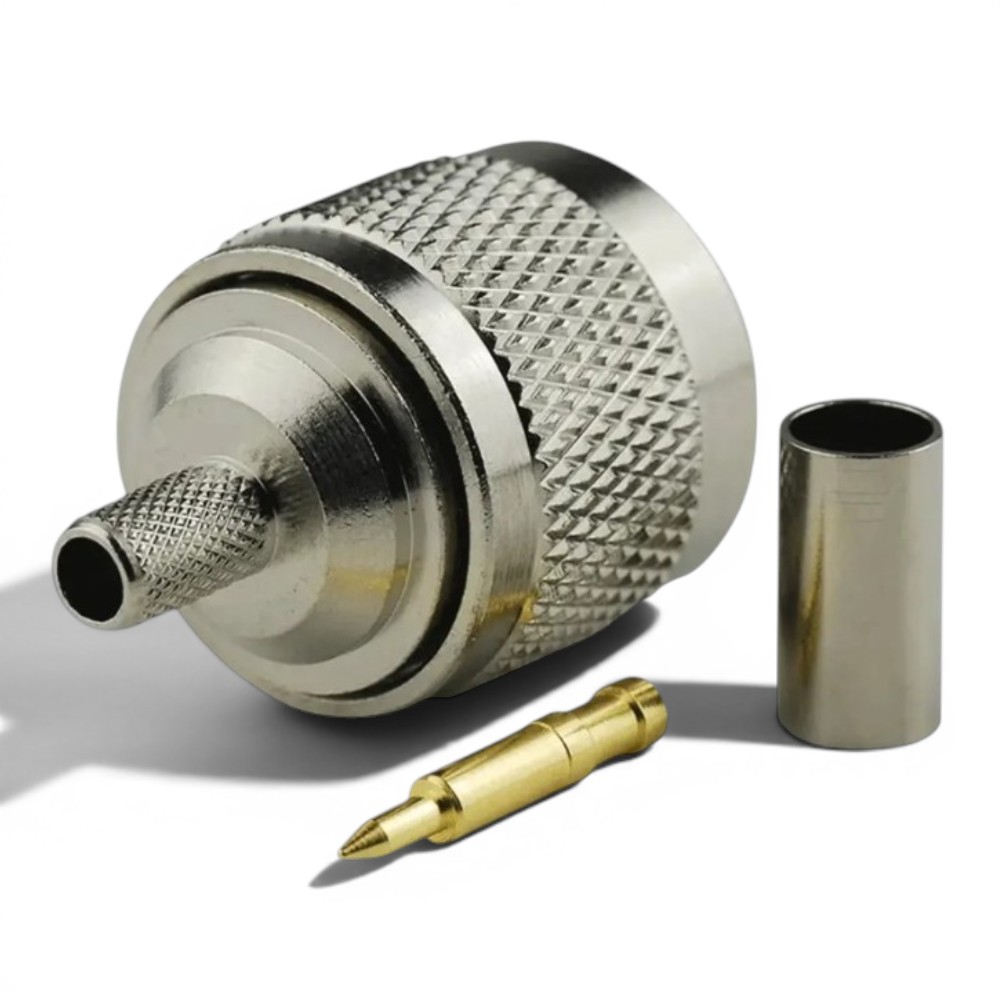

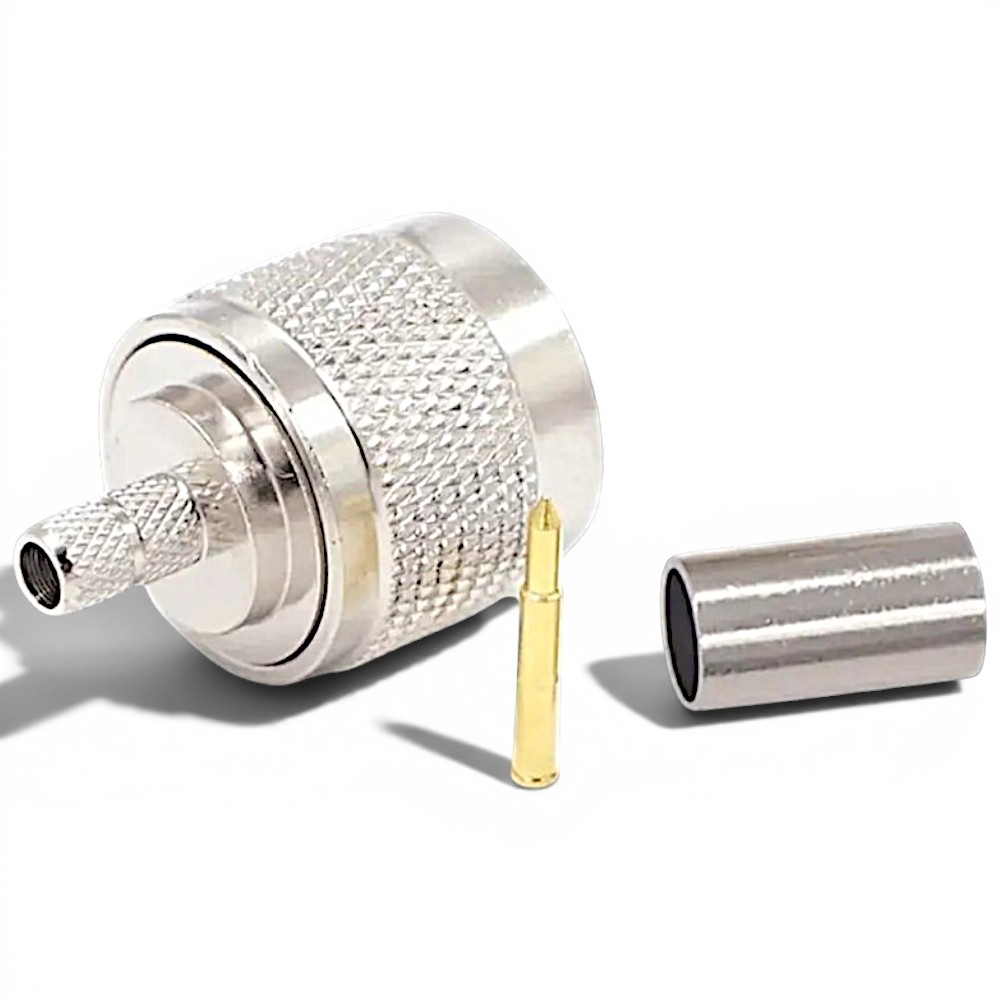

Роз’єм N-male на кабель RG-58 обтискний − коаксіальний високочастотний конектор для створення надійного з’єднання в системах передачі сигналу. Має хвильовий опір 50 Ом, пряму конструкцію та монтується методом обтискання. Працює в частотному діапазоні до 11 ГГц, що робить його придатним для телекомунікаційного, радіочастотного та мережевого обладнання.
93 грн
Роз’єм N-male на кабель RG-58 обтискний − коаксіальний високочастотний конектор для створення надійного з’єднання в системах передачі сигналу. Має хвильовий опір 50 Ом, пряму конструкцію та монтується методом обтискання. Працює в частотному діапазоні до 11 ГГц, що робить його придатним для телекомунікаційного, радіочастотного та мережевого обладнання.
Огляд Роз’єм N-male на кабель RG-58 обтискний
Роз’єм N-male на кабель RG-58 обтискний використовується для підключення антен, радіомодулів, репітерів, Wi-Fi систем, вимірювального обладнання та інших пристроїв, де необхідна стабільна передача сигналу з мінімальними втратами. Завдяки стандартному хвильовому опору 50 Ом він сумісний із більшістю сучасних коаксіальних трактів, а монтаж на кабель RG-58 забезпечує популярне та універсальне рішення для побудови радіочастотних ліній.
Роз'єм N male відзначається механічною міцністю та високою точністю контактування, що особливо важливо при роботі на високих частотах. Надійний конектор N male застосовується в базових станціях, LTE/4G системах, Wi-Fi мостах, радіозв’язку та лабораторних стендах. Якісний N type male роз'єм витримує роботу з напругою до 1000 В змінного струму, має низький контактний опір і високий рівень електроізоляції. Для монтажу на коаксіальний кабель штекер N type male кріпиться методом обтискання, що забезпечує щільну посадку та стабільний електричний контакт.
Основні функції конектора N-male на кабель RG-58
- Передає високочастотний сигнал у діапазоні від низьких частот до 11 ГГц без суттєвих втрат.
- Забезпечує електричне узгодження тракту з імпедансом 50 Ом для стабільної роботи обладнання.
- Формує надійний контакт між кабелем RG-58 та пристроєм із роз’ємом типу N.
- Захищає точку з’єднання від розриву контакту завдяки різьбовому механізму фіксації.
- Підтримує безпечну роботу при номінальній напрузі до 1000 В AC.
- Зменшує паразитні втрати завдяки низькому контактному опору до 3,0 мОм.
Особливості і переваги
- Обтискний монтаж забезпечує швидке встановлення без складного паяння.
- Сумісність із популярним кабелем RG-58 спрощує підбір компонентів для монтажу.
- Пряма конструкція зручна для стандартного підключення антен і модемів.
- Висока механічна міцність підходить для стаціонарного та польового використання.
- Великий ресурс з’єднань дозволяє багаторазове підключення та відключення.
- Підходить для систем LTE, GSM, Wi-Fi, радіозв’язку та вимірювальної техніки.
- Високий опір ізоляції підвищує стабільність роботи в складних умовах експлуатації.
Технічні характеристики N-male на кабель RG-58
- Тип роз’єму: N-male (вилка)
- Тип інтерфейсу: N
- Сумісний кабель: RG-58
- Імпеданс: 50 Ом
- Орієнтація: пряма
- Тип кріплення: на кабель
- Тип монтажу: обтискання
- Діапазон частот: 0–11 ГГц
- Номінальна напруга: 1000 В змінного струму
- Опір контакту: до 3,0 мОм
- Опір ізоляції: не менше 5000 МОм при 500 В DC
- Витримувана напруга: 2500 В AC протягом 1 хвилини
