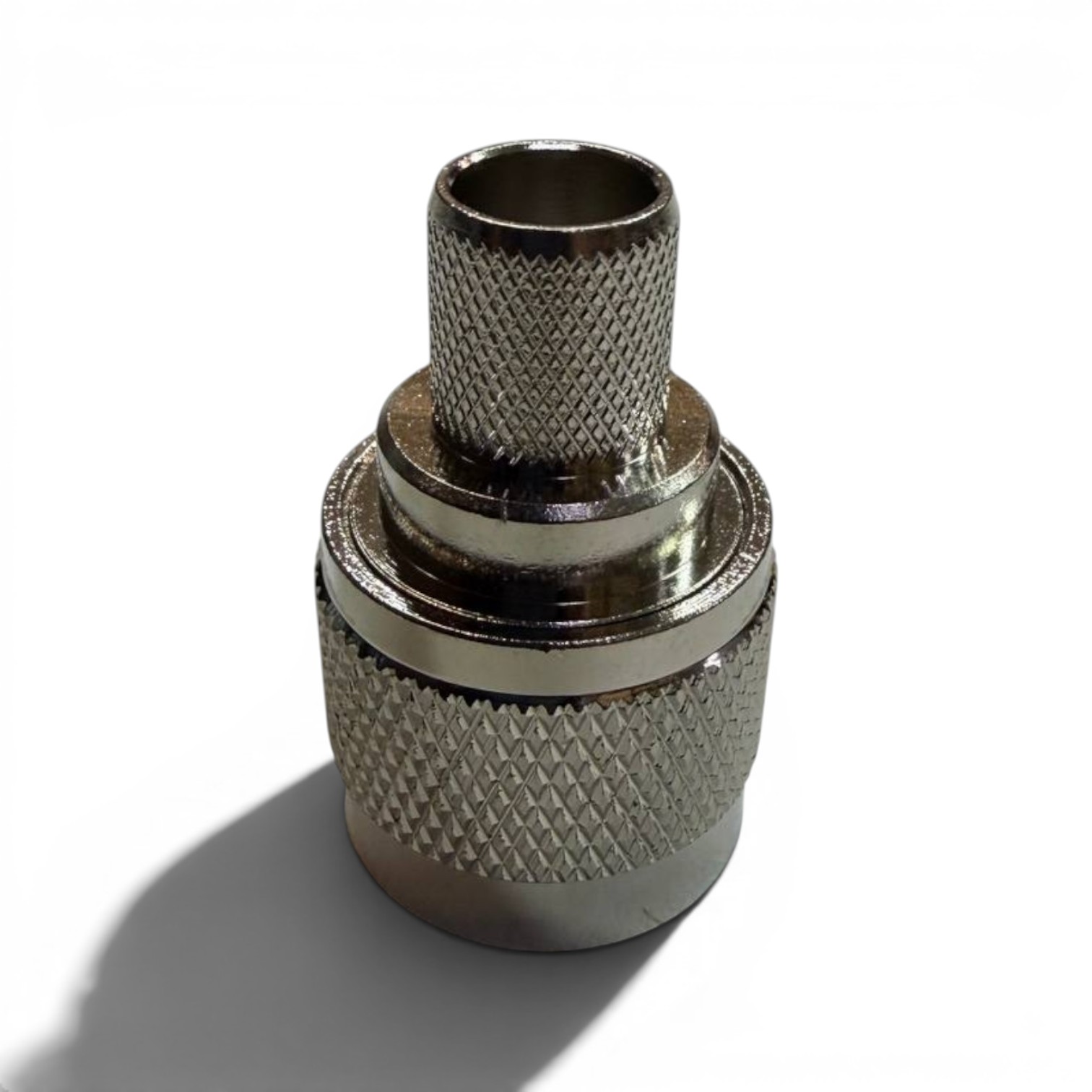

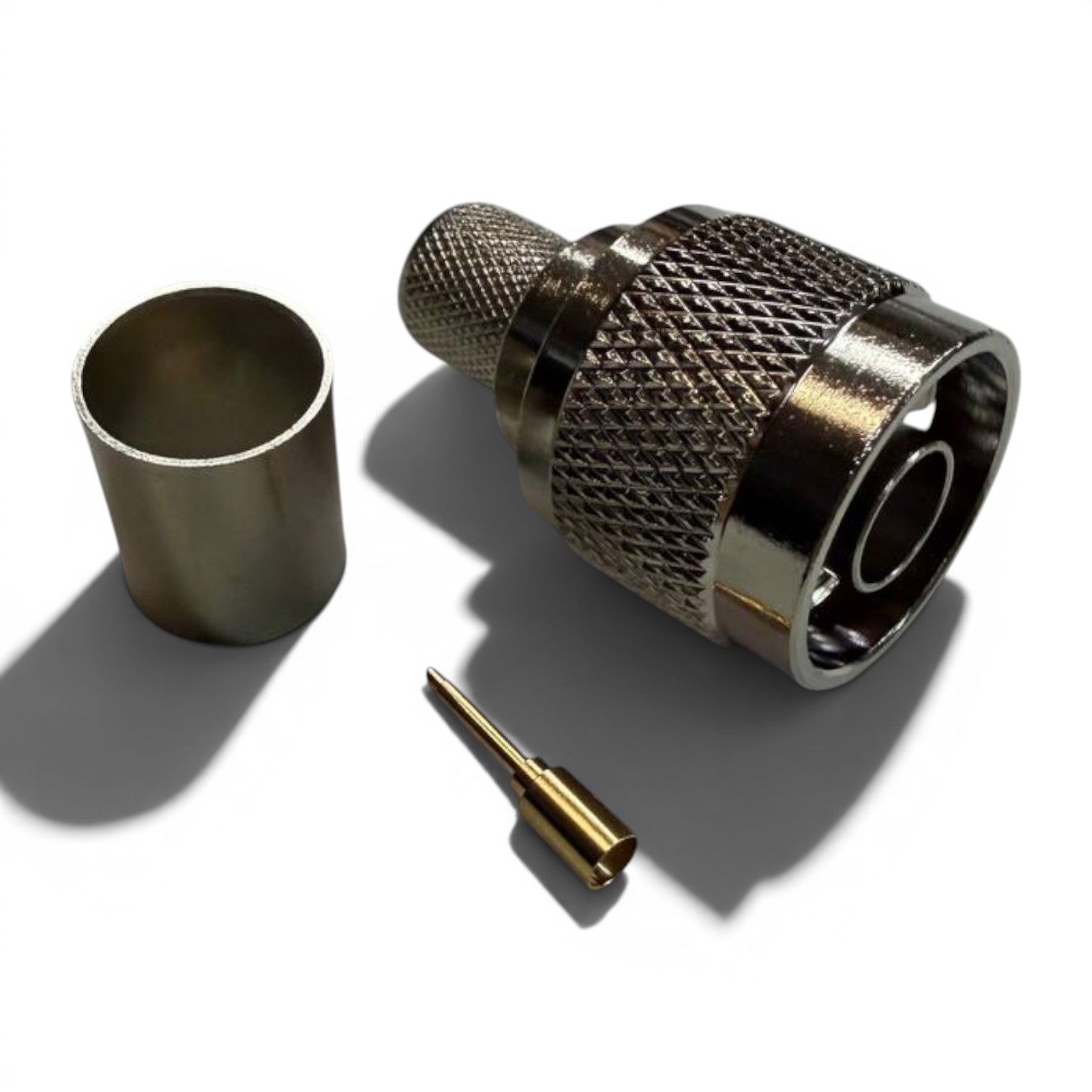

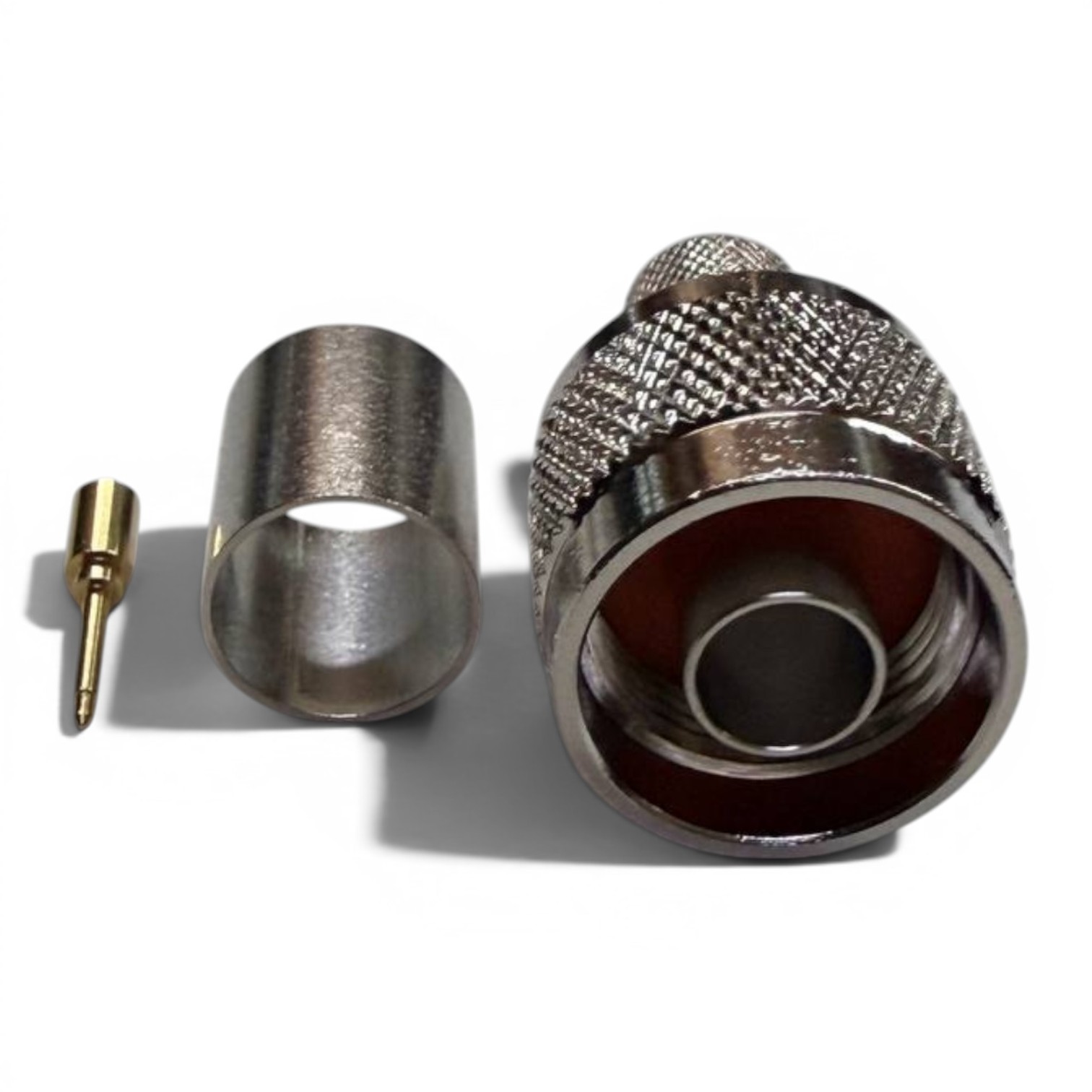

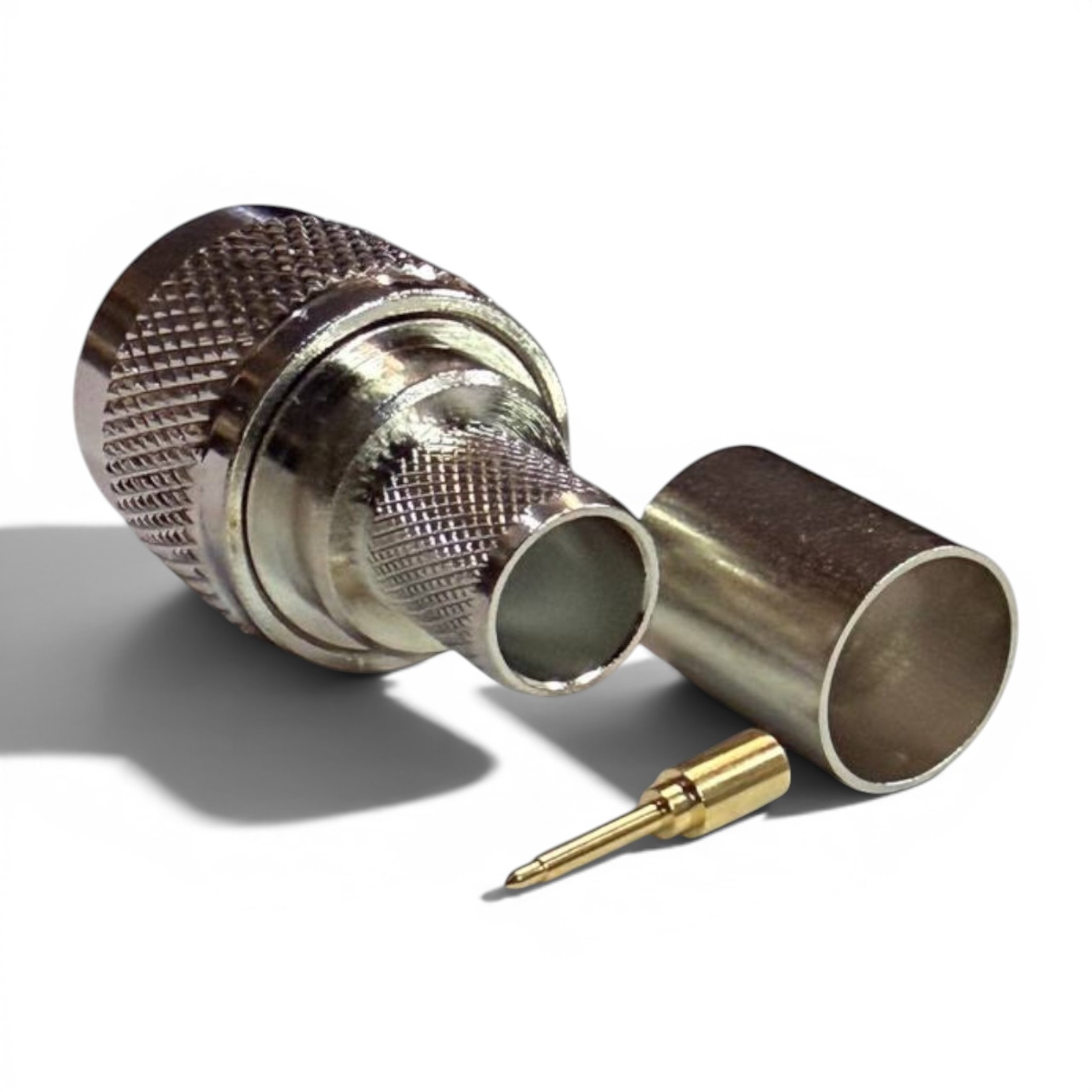

Роз'єм N-male на кабель RG8/7D-FB/RG213

Роз'єм N-male на кабель RG8/7D-FB/RG213 використовується для створення надійного високочастотного з'єднання в системах передачі радіочастотного сигналу. Він сумісний із кабелями RG8, 7D-FB та RG213, забезпечуючи стабільне узгодження тракту з хвильовим опором 50 Ом. Таке поєднання дозволяє мінімізувати втрати сигналу, підтримувати низький рівень відбиття та забезпечувати стабільну роботу обладнання в широкому діапазоні частот.

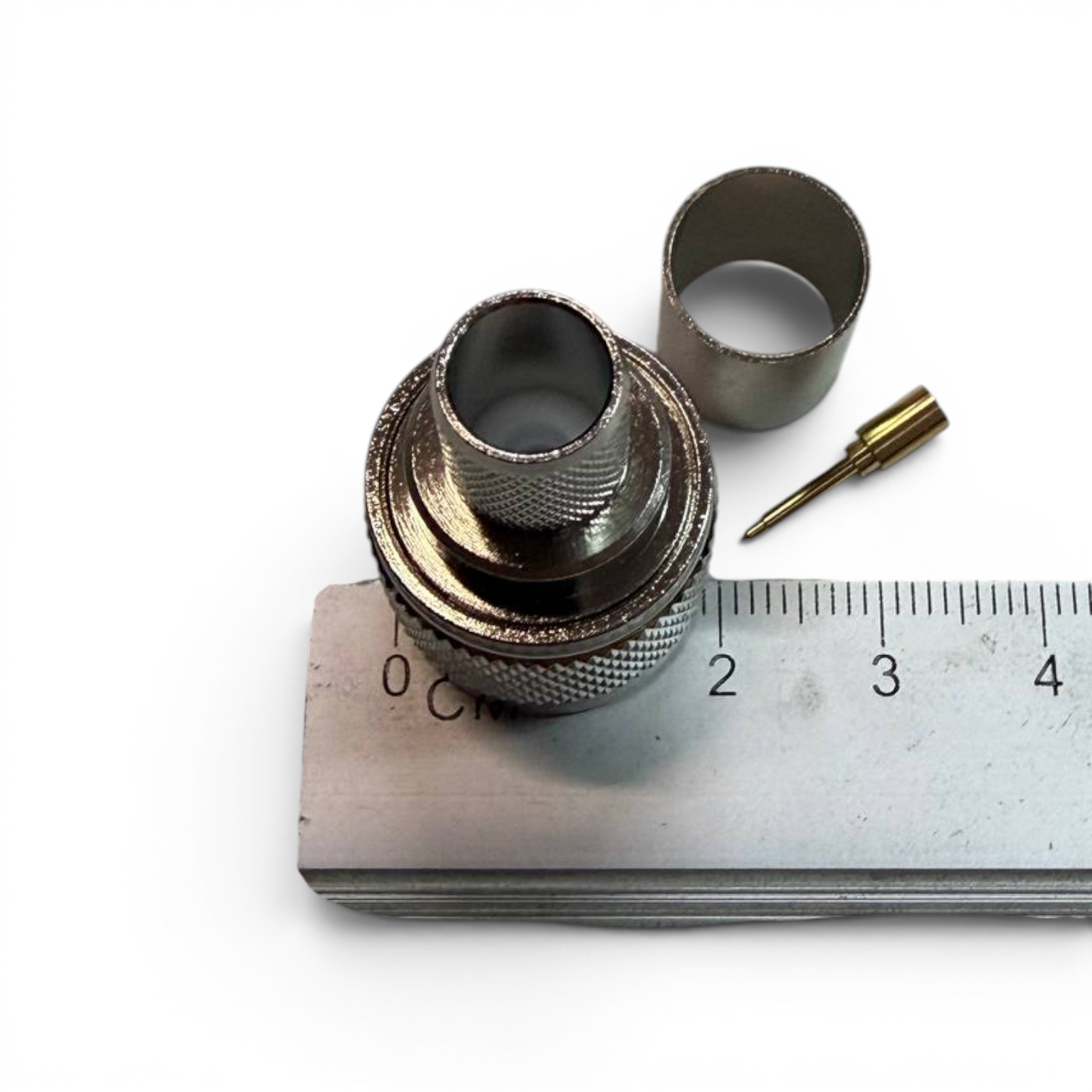

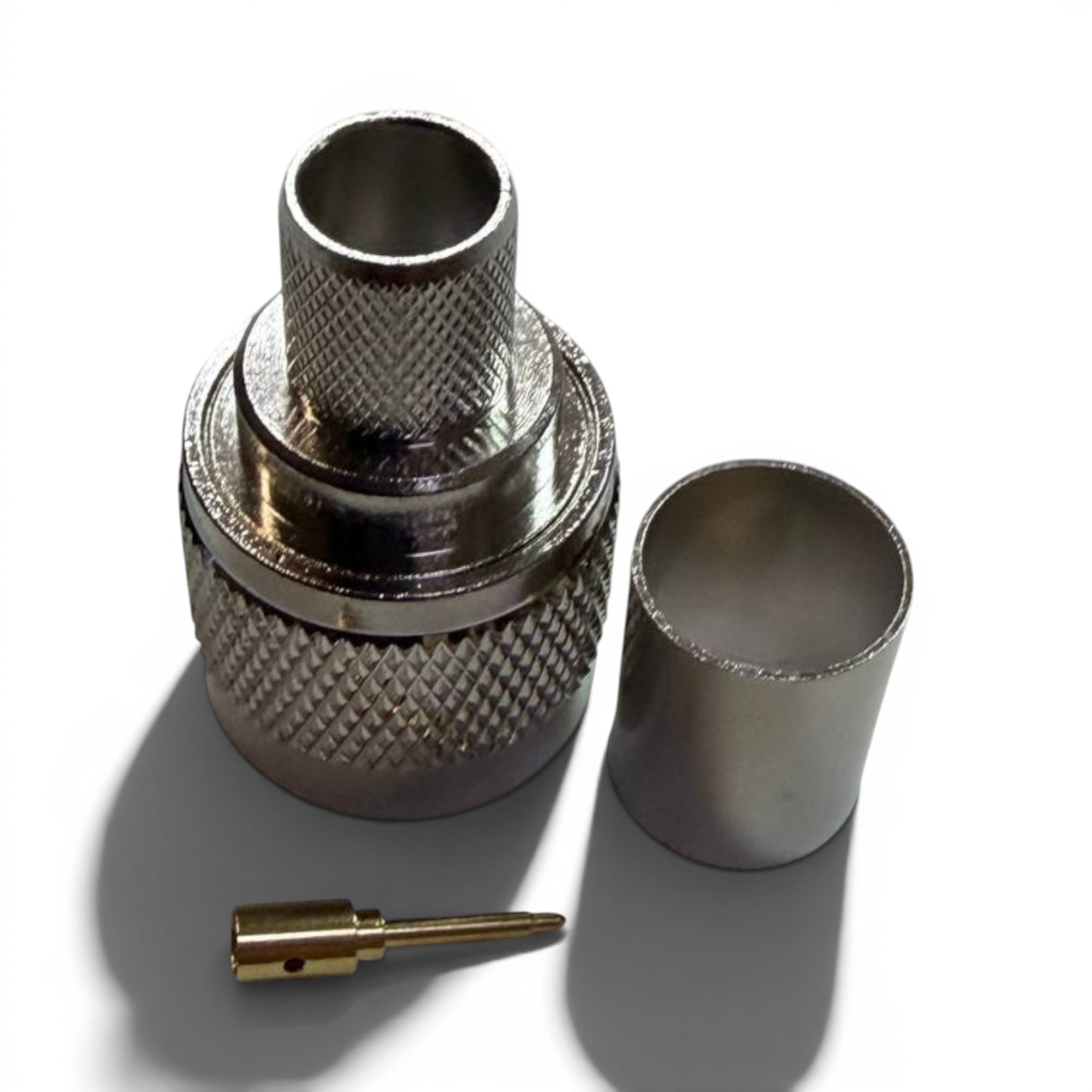

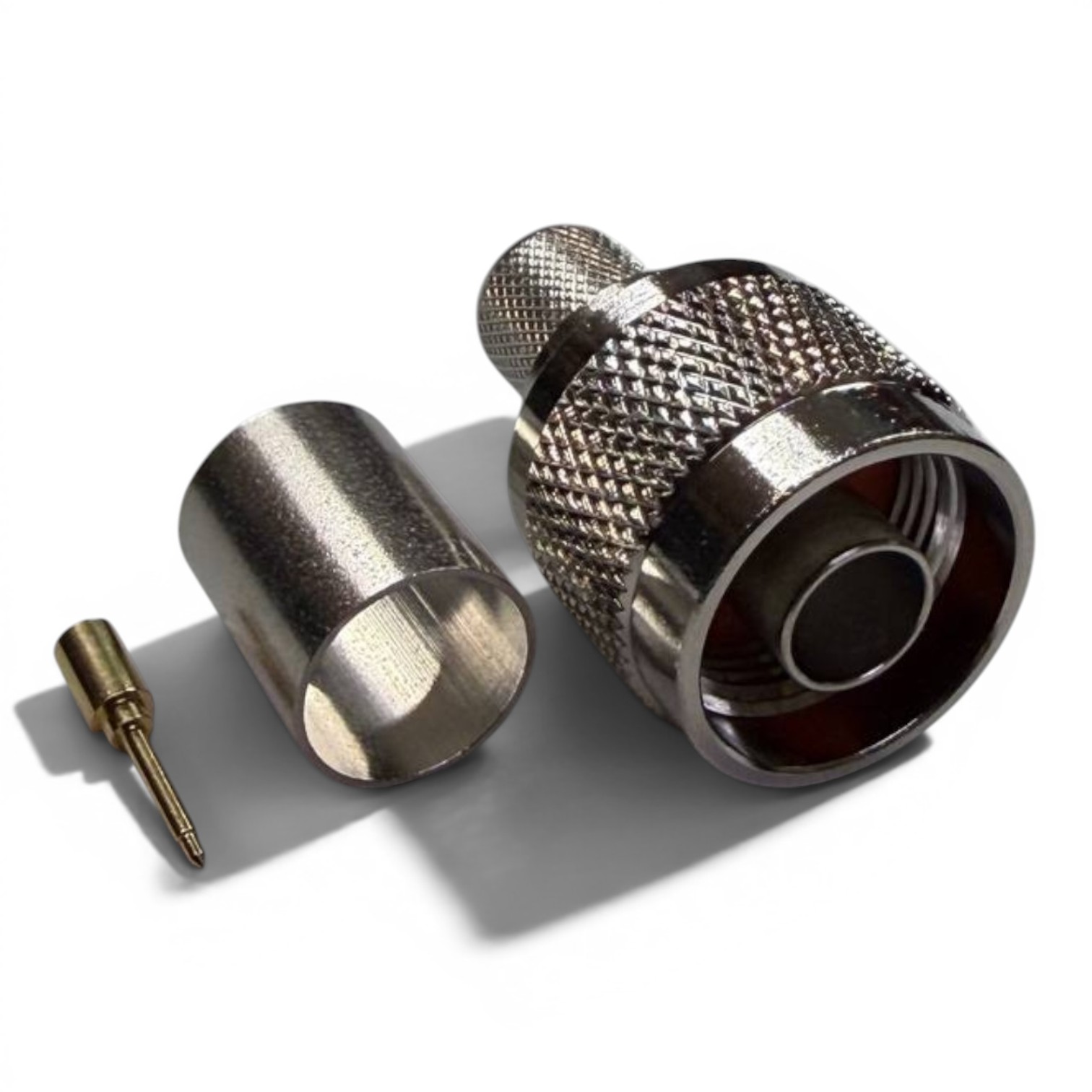

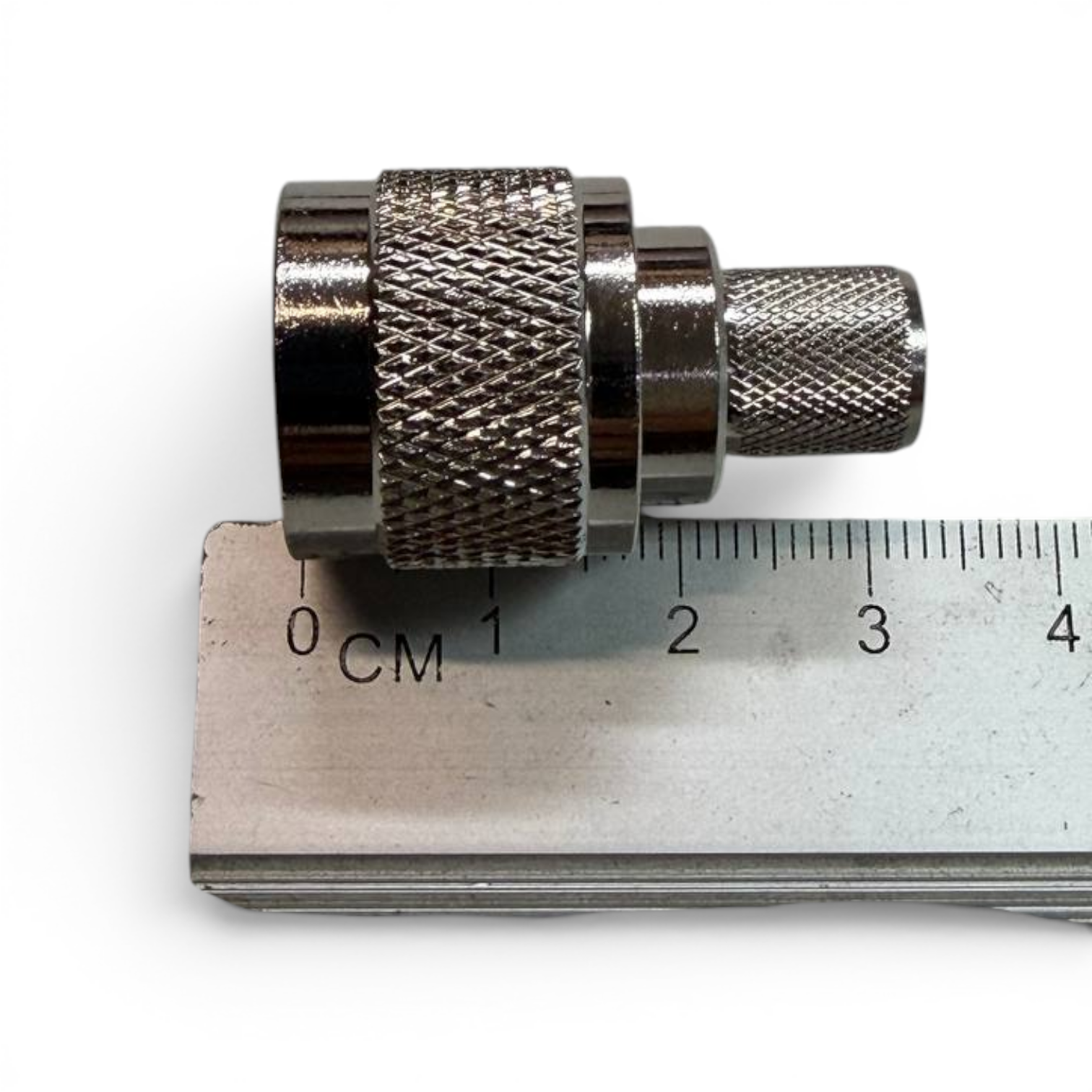

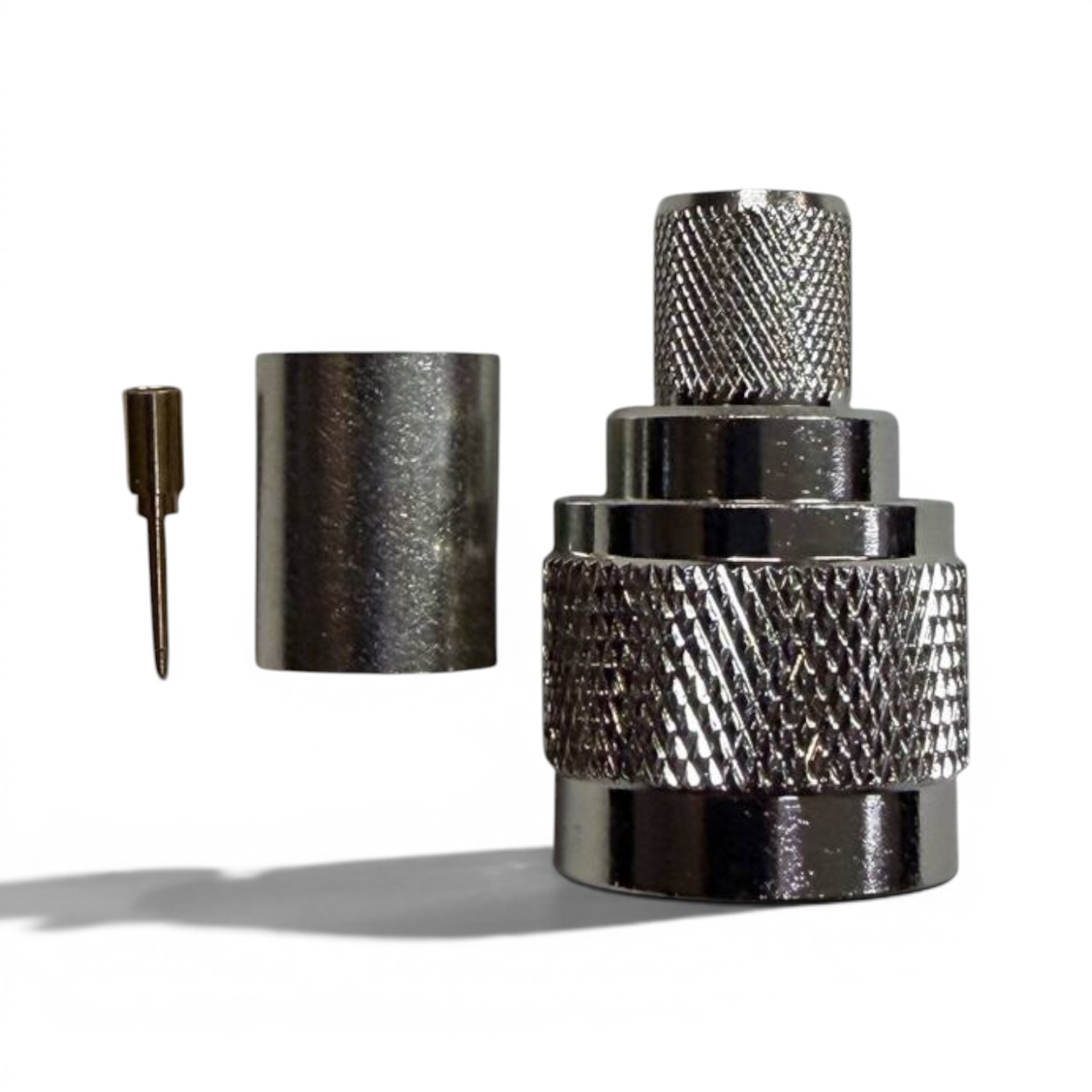

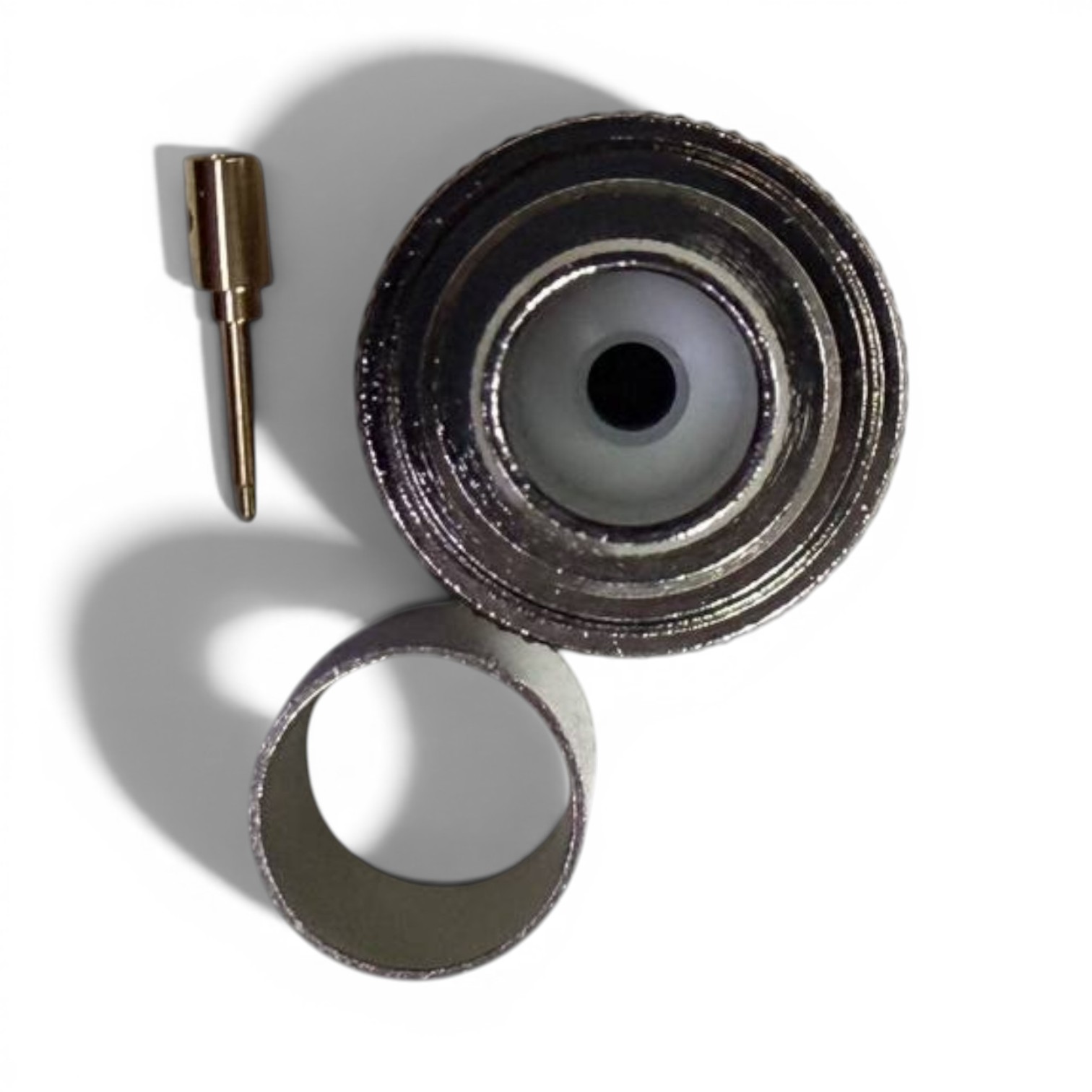

Конектор N-male має пряму конструкцію та розрахований на монтаж кабелів із зовнішнім діаметром ізоляції до 11 мм і центральною жилою до 2,9 мм. Центральний контакт із позолоченим покриттям монтується методом паяння або обтискання, а корпус фіксується на кабелі за допомогою кримпера. Латунний корпус із нікелевим покриттям забезпечує механічну міцність і стійкість до корозії, а діелектрик Delrin підтримує стабільні електричні параметри навіть за тривалої експлуатації. N male широко застосовується у базових станціях, антенних системах, вимірювальному обладнанні, системах зв'язку та інших ВЧ-рішеннях, де важливими є стабільність параметрів і робота на частотах до 11 ГГц.

Основні функції роз'єму N-male на кабель RG8/7D-FB/RG213

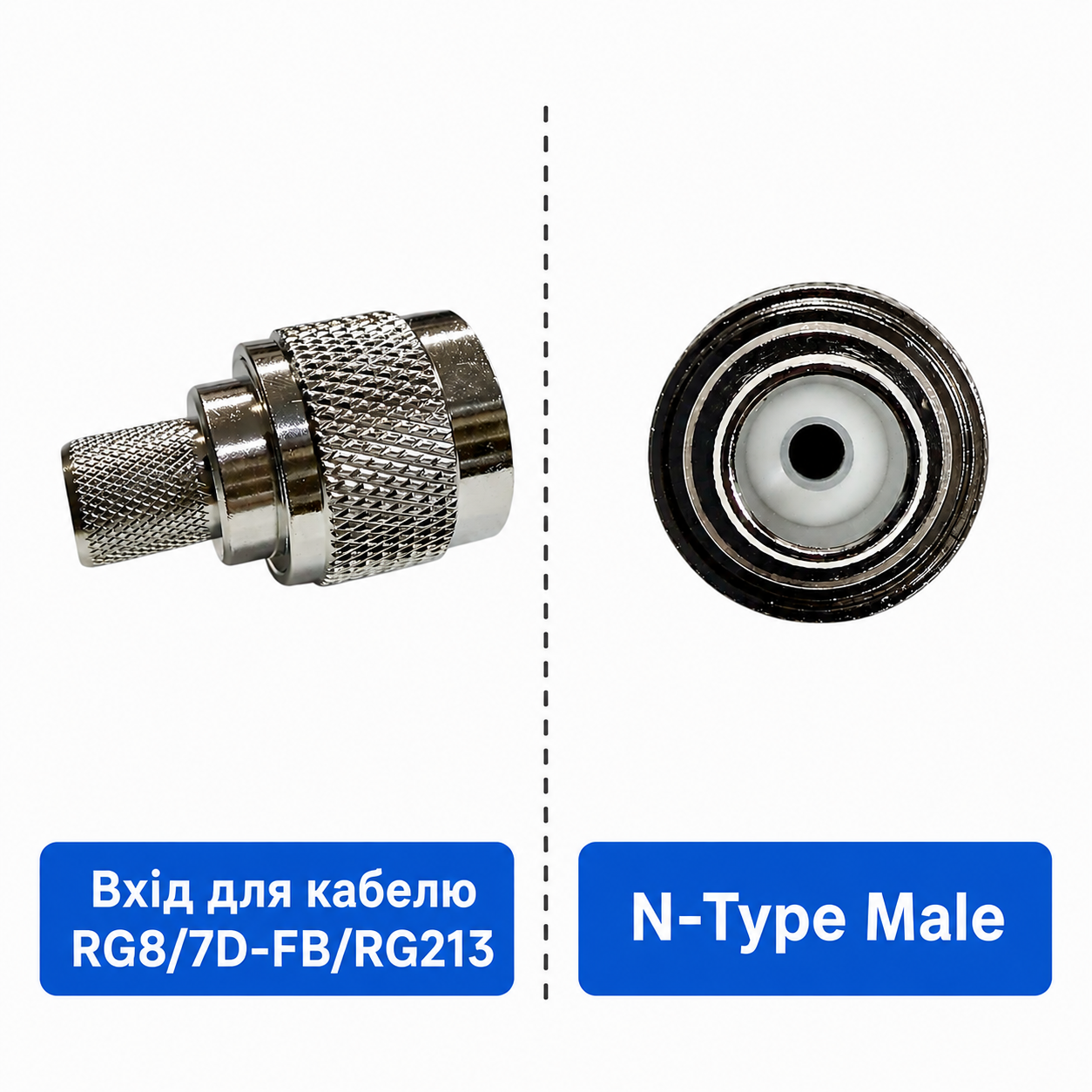

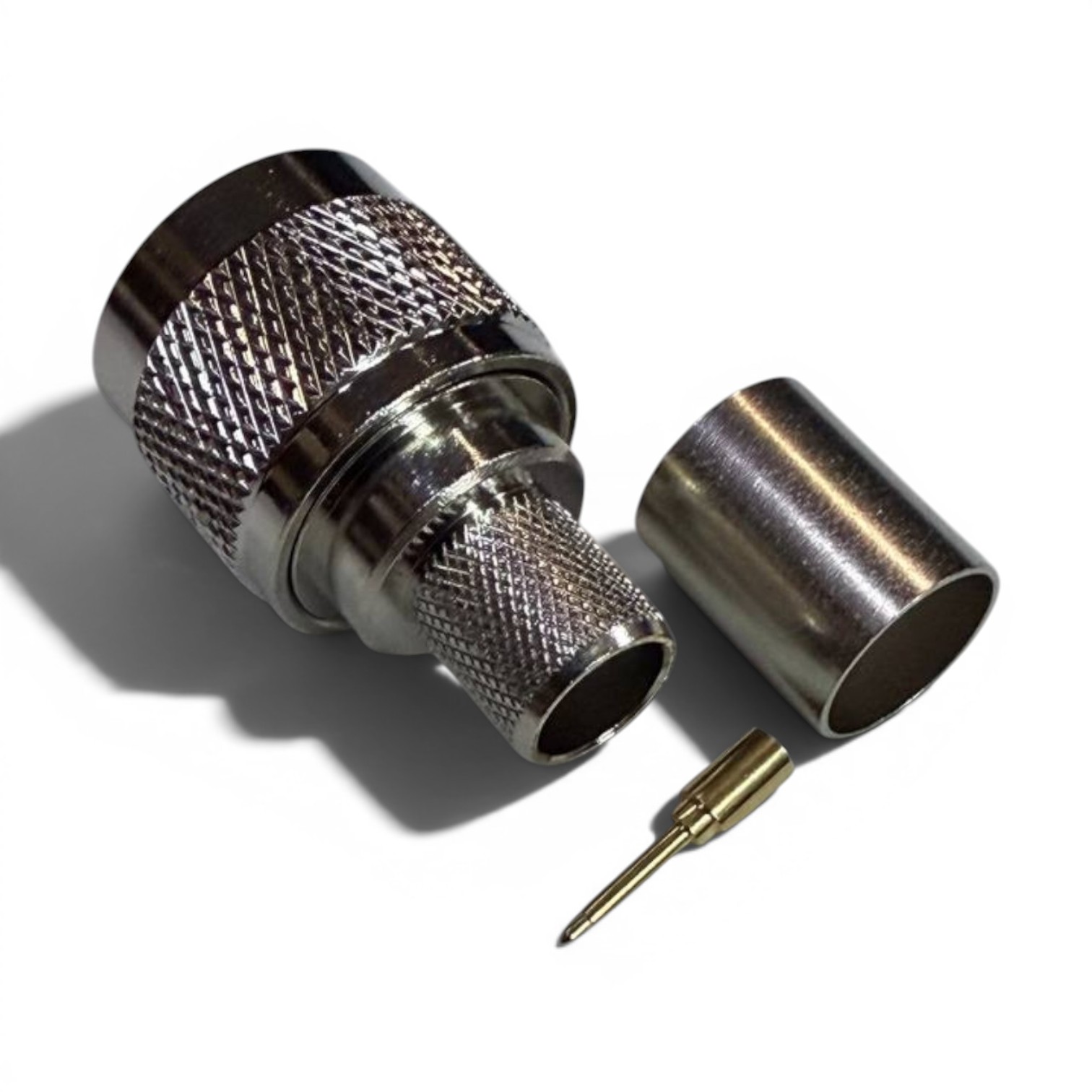

• Забезпечує підключення коаксіального кабелю до обладнання з інтерфейсом N-Type Male завдяки стандартному ВЧ-конектору.
• Передає високочастотний сигнал із мінімальними втратами завдяки робочому діапазону до 11 ГГц.
• Підтримує стабільне узгодження тракту з хвильовим опором 50 Ом, що зменшує рівень відбиття сигналу.
• Забезпечує низький коефіцієнт стоячої хвилі (КСВ ≤1,3) у всьому робочому діапазоні частот.
• Фіксує центральну жилу кабелю методом паяння або обтискання для надійного електричного контакту.
• Закріплює кабель за допомогою обтискної гільзи та кримпера, забезпечуючи механічну міцність з'єднання.

Особливості і переваги

• Сумісний саме з кабелями RG8/7D-FB/RG213, що спрощує вибір комплектуючих для монтажу.
• Позолочений центральний контакт забезпечує високу провідність і стійкість до окислення.
• Корпус із латуні з нікелевим покриттям стійкий до механічних навантажень і корозії.
• Діелектрик Delrin характеризується високою електроізоляцією та стабільністю геометрії.
• Пряма конструкція дозволяє використовувати роз'єм у стандартних коаксіальних трасах без додаткових адаптерів.
• Підходить для експлуатації в температурному діапазоні від -55 °C до +85 °C.
• Призначений для професійного монтажу із застосуванням кримпера, що забезпечує довговічність з'єднання.

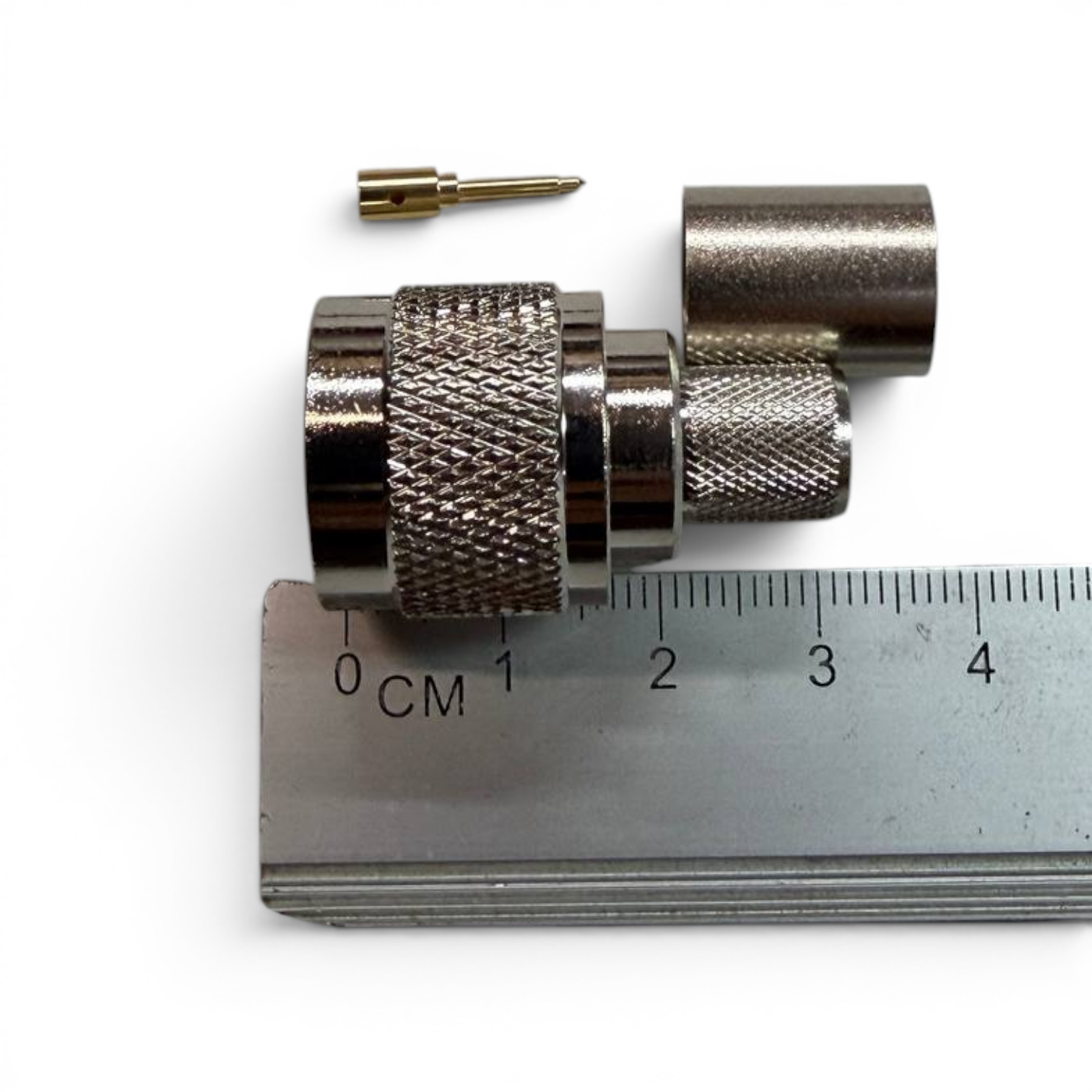

Технічні характеристики роз'єму N-male

• Тип конектора: кабельний роз'єм N-Type
• Тип центрального контакту: Male (штир)
• Конструкція: пряма
• Кабелі для монтажу: RG8/7D-FB/RG213
• Максимальний зовнішній діаметр ізоляції кабелю: до 11 мм
• Максимальний діаметр центральної жили: до 2,9 мм
• Монтаж центрального контакту: паяння (можливе обтискання)
• Монтаж зовнішньої оболонки: обтиск кримпером
• Матеріал корпусу: латунь (Brass)
• Покриття корпусу: нікель (Nickel, Ni)
• Покриття центрального контакту: золото (Gold, Au)
• Матеріал діелектрика: Delrin
• Хвильовий опір: 50 Ом
• Робочий діапазон частот: 0–11 ГГц
• Коефіцієнт стоячої хвилі (КСВ): ≤1,3 (0–11 ГГц
• Робоча температура: від -55 °C до +85 °C
