Комплект підсилення зв’язку GSM/4G Lintratek AA20 Outdoor Ultra

Комплект Lintratek AA20 Outdoor Ultra призначений для об’єктів, де мобільний сигнал доступний надворі або на даху, але слабшає чи повністю зникає всередині через віддаленість від базової станції, товсті стіни, перекриття, металеві конструкції або складне планування. Зовнішня спрямована антена MARKETNET Square із підсиленням 19 dBi встановлюється на фасаді, кронштейні чи щоглі та спрямовується на базову станцію оператора. Прийнятий сигнал надходить по кабелю 5D-FB до п’ятидіапазонного Lintratek AA20, який посилює його та передає через чотириканальний розгалужувач на чотири внутрішні антени.

Така схема дозволяє організувати покриття не лише в одному приміщенні, а відразу в чотирьох кімнатах, секторах або на різних поверхах. Репітер GSM одночасно підтримує частоти 800, 900, 1800, 2100 і 2600 МГц, що дає змогу працювати з голосовим зв’язком, 3G та 4G LTE різних операторів. Підсилювач мобільного зв’язку допомагає зменшити кількість обривів під час розмов, покращити стабільність з’єднання та створити кращі умови для роботи мобільного інтернету. Підсилювач сигналу оптимально підходить для приватних і заміських будинків, офісів, магазинів, складів, виробничих приміщень, готелів, підвалів та інших великих об’єктів. Завдяки підсиленню до 75 дБ, потужності 23 dBm, автоматичному регулюванню ALC і ручному керуванню MGC 4G репітер можна адаптувати до фактичного рівня зовнішнього сигналу. За правильного монтажу, достатнього рознесення антен і належного сигналу від базової станції система може забезпечувати покриття площею до 550 м².

Основні функції комплекту Lintratek AA20 Outdoor Ultra

• Приймає слабкий зовнішній сигнал оператора за допомогою спрямованої панельної антени MARKETNET Square із коефіцієнтом підсилення 19 dBi
• Підсилює мобільний сигнал у п’яти частотних діапазонах: 800, 900, 1800, 2100 і 2600 МГц
• Підтримує голосовий зв’язок та передавання мобільних даних у мережах 2G, 3G і 4G LTE
• Розподіляє підсилений сигнал між чотирма внутрішніми антенами через спліттер на чотири виходи
• Створює окремі зони покриття в кількох кімнатах, секторах або на різних поверхах будівлі
• Зменшує обриви викликів і нестабільність з’єднання за умови наявності придатного зовнішнього сигналу
• Автоматично контролює вихідний рівень за допомогою функції ALC, запобігаючи перевантаженню підсилювального тракту
• Дозволяє вручну регулювати підсилення окремо для кожного частотного діапазону в межах до 31 дБ із кроком 1 дБ
• Відображає вхідні та вихідні рівні сигналу на сенсорному дисплеї окремо для кожного діапазону

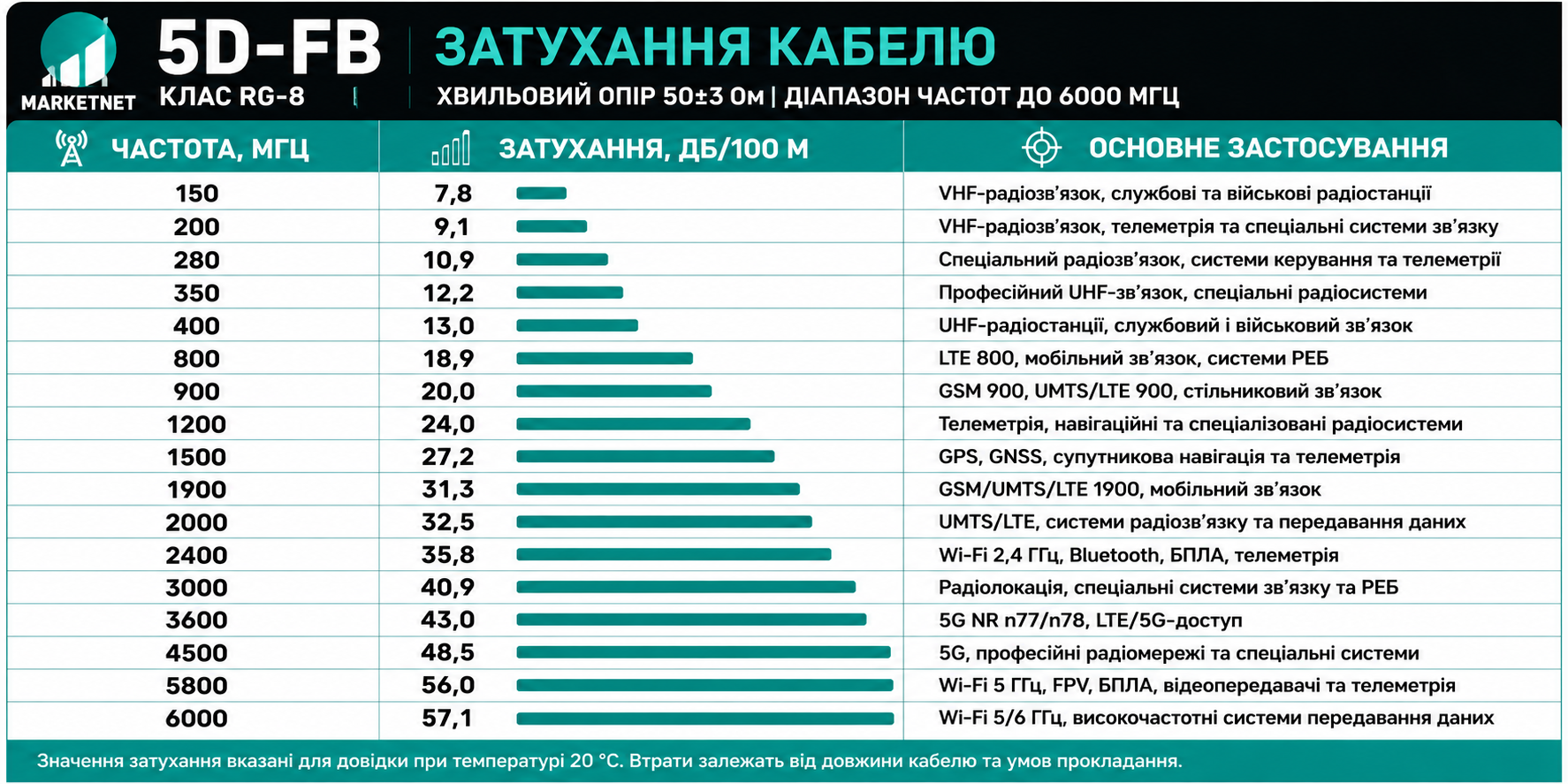

• Передає високочастотний сигнал кабелем 5D-FB із хвильовим опором 50 Ом і подвійним екрануванням
• Забезпечує покриття площею до 550 м² за правильного проєктування системи, достатнього зовнішнього сигналу та оптимального розміщення антен

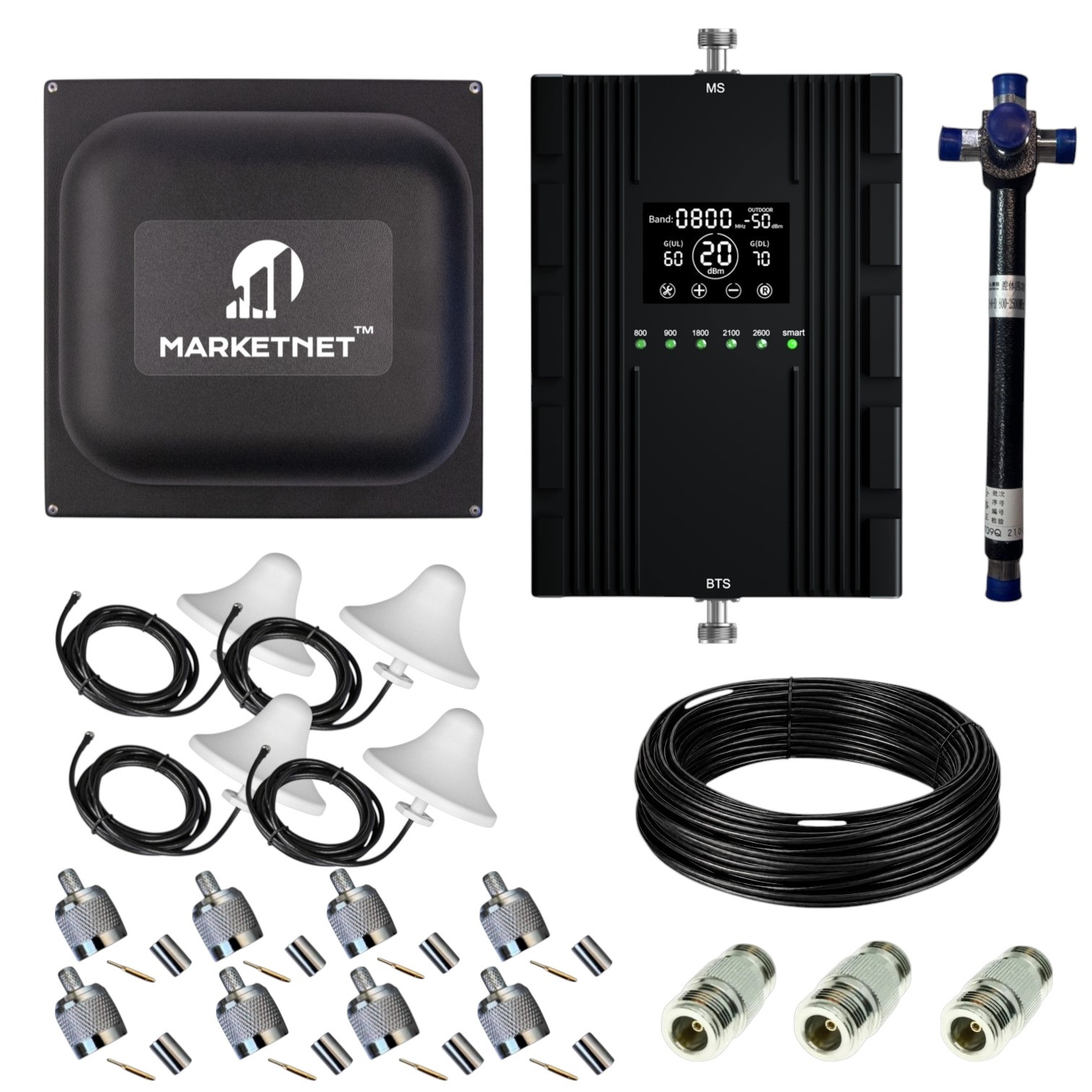

Комплектація

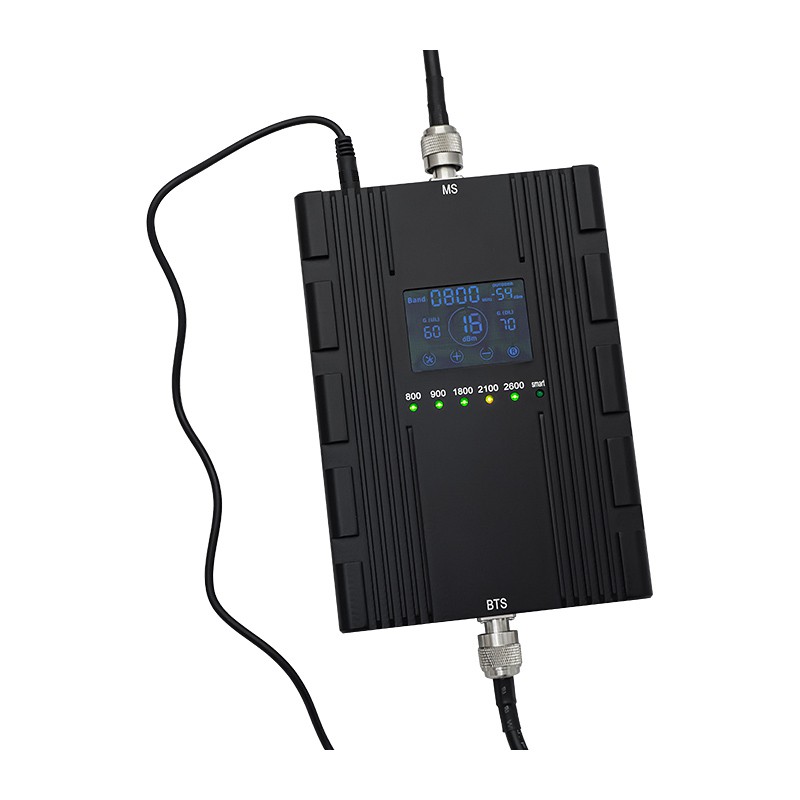

1. Репітер Lintratek AA20 800/900/1800/2100/2600 МГц – 1 шт

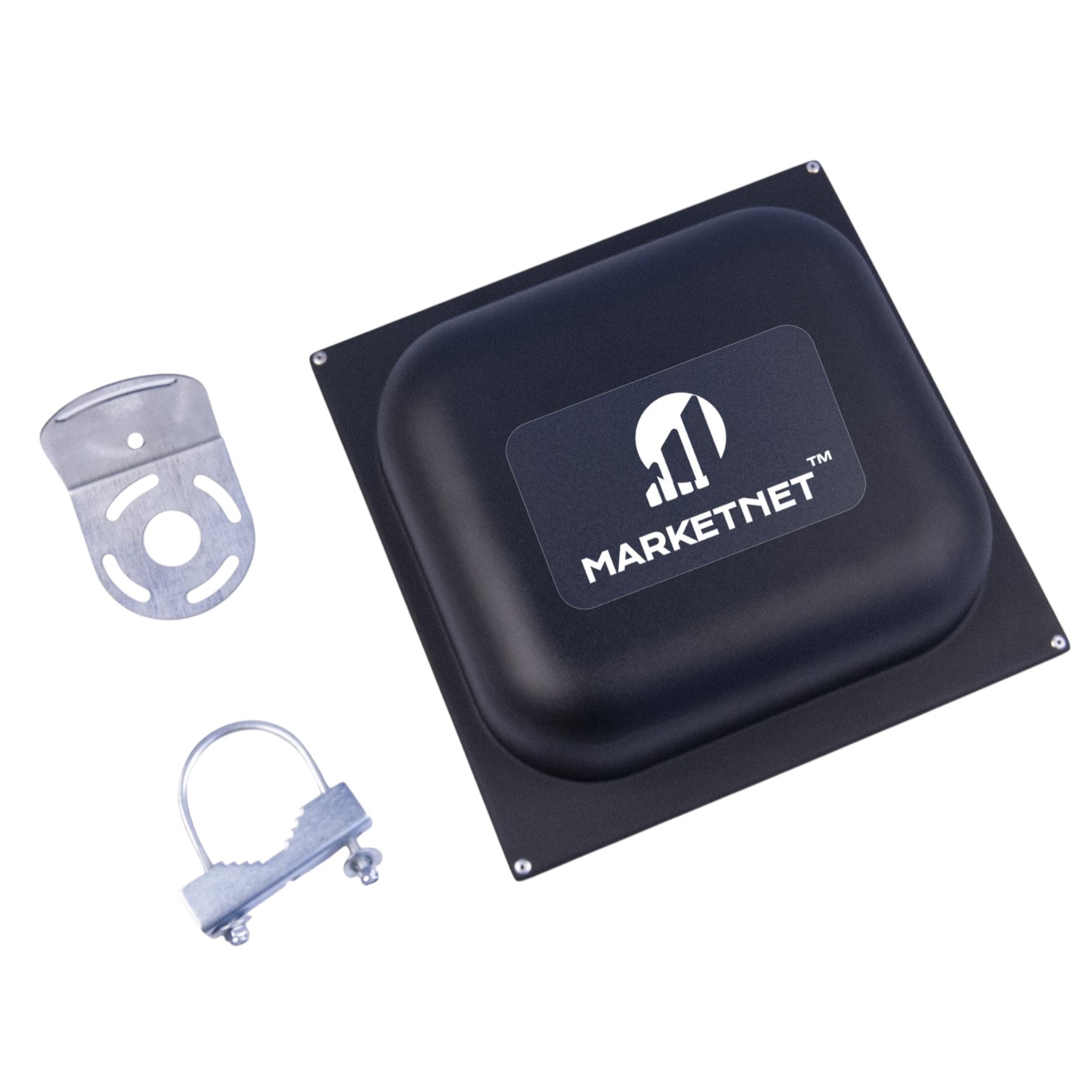

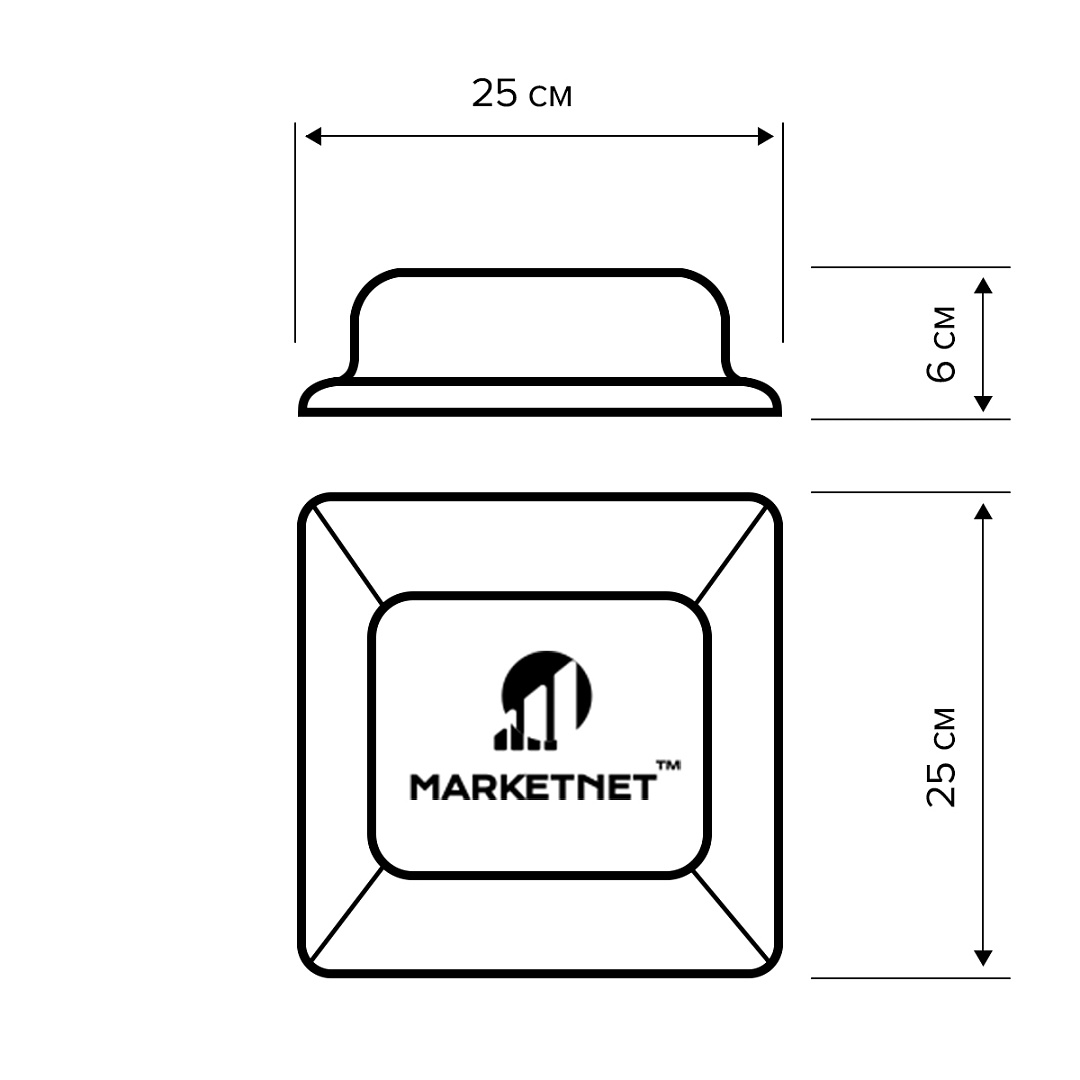

2. Панельна антена MARKETNET Square 19 dBi, 824–960/1700–2700 МГц – 1 шт

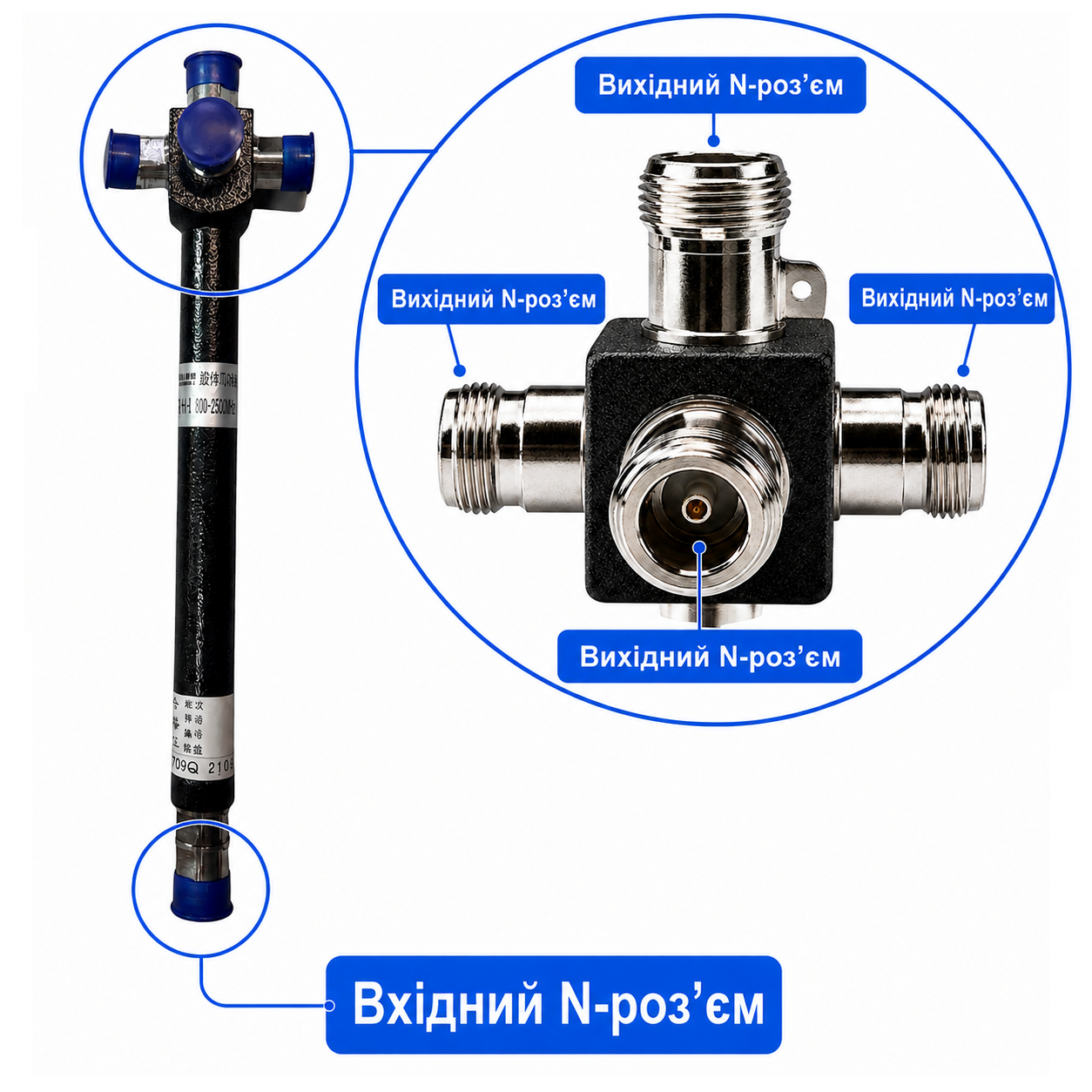

3. Трубчастий розгалужувач сигналу 4out N-type, 380–2500 МГц – 1 шт

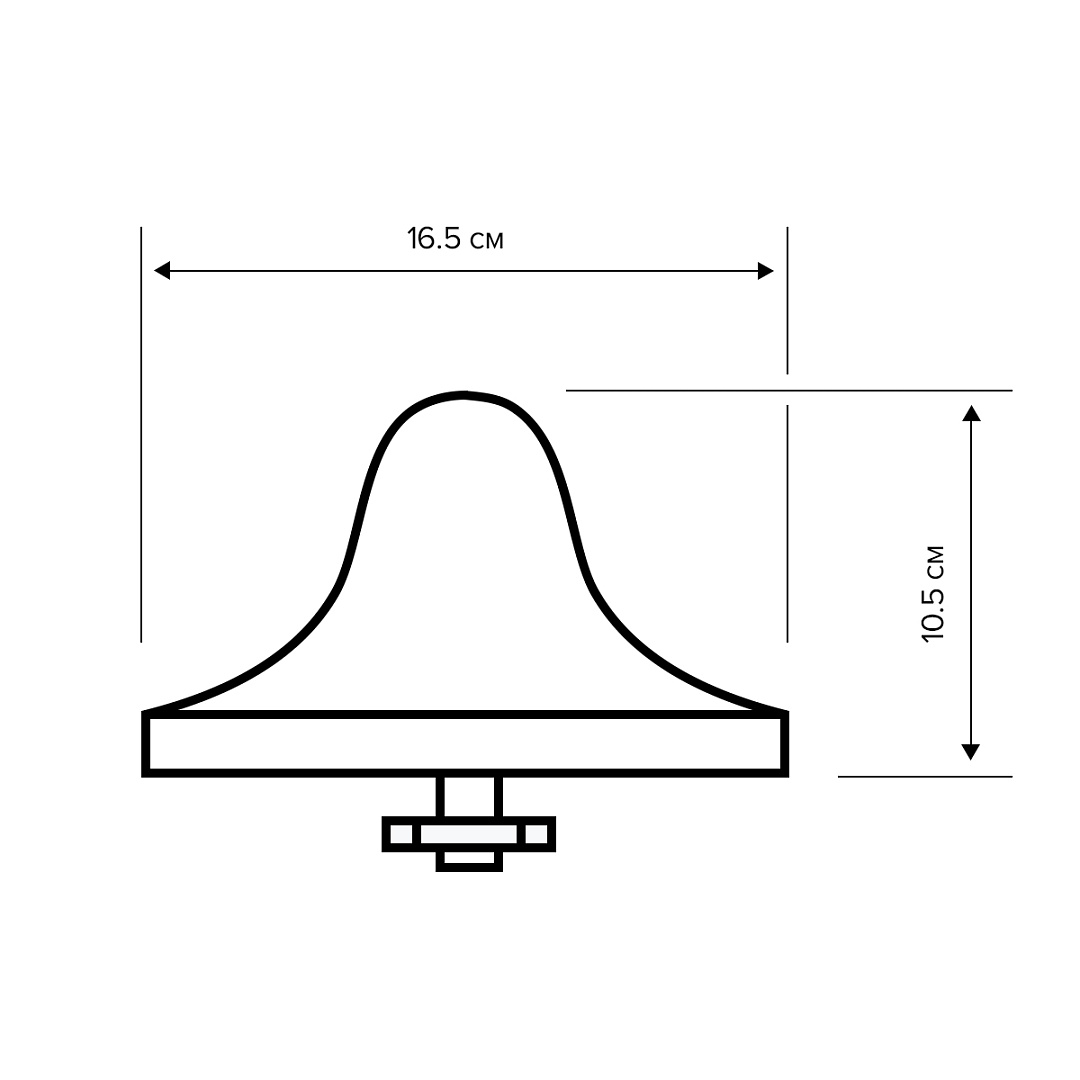

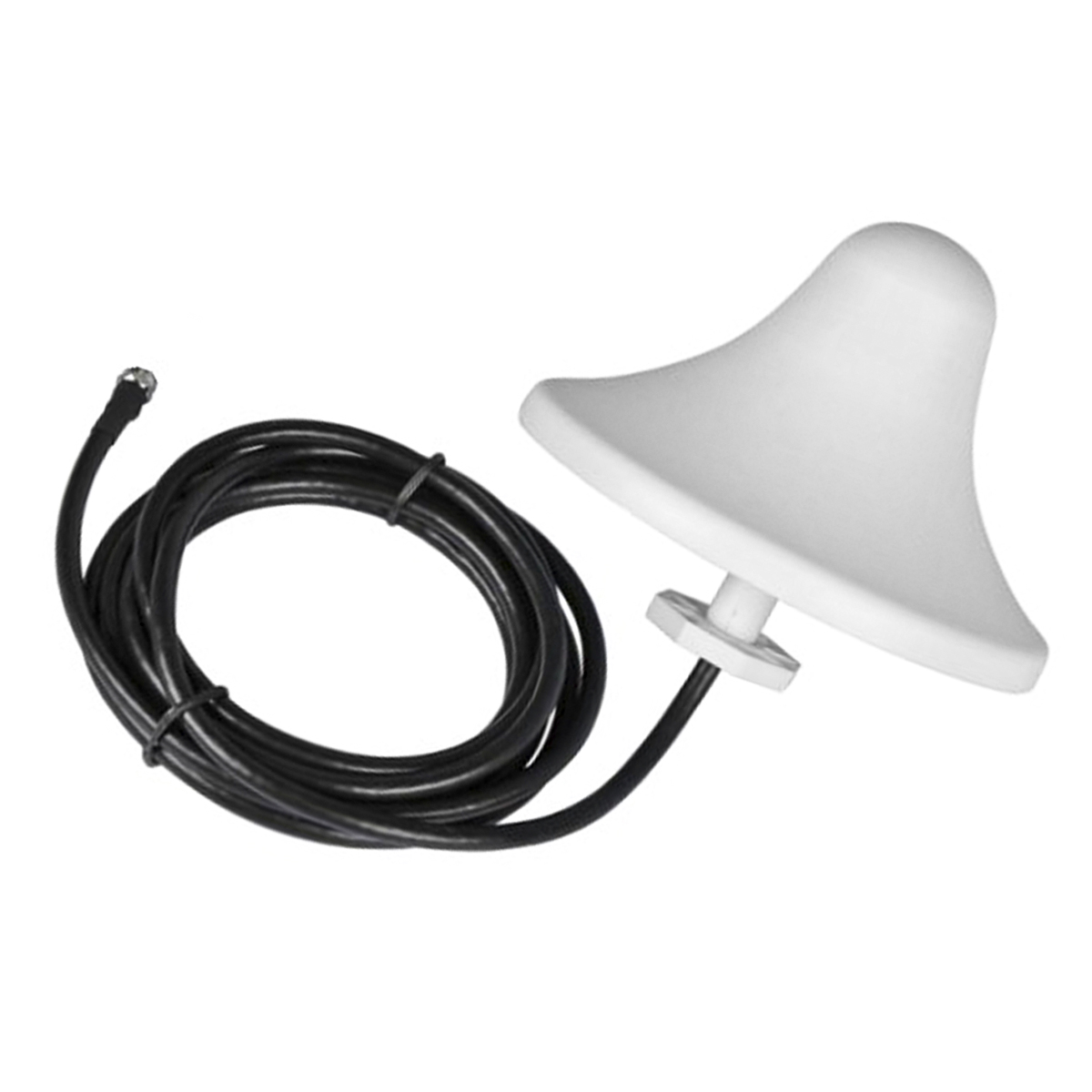

4. Внутрішня антена для репітера 8 dBi – 4 шт

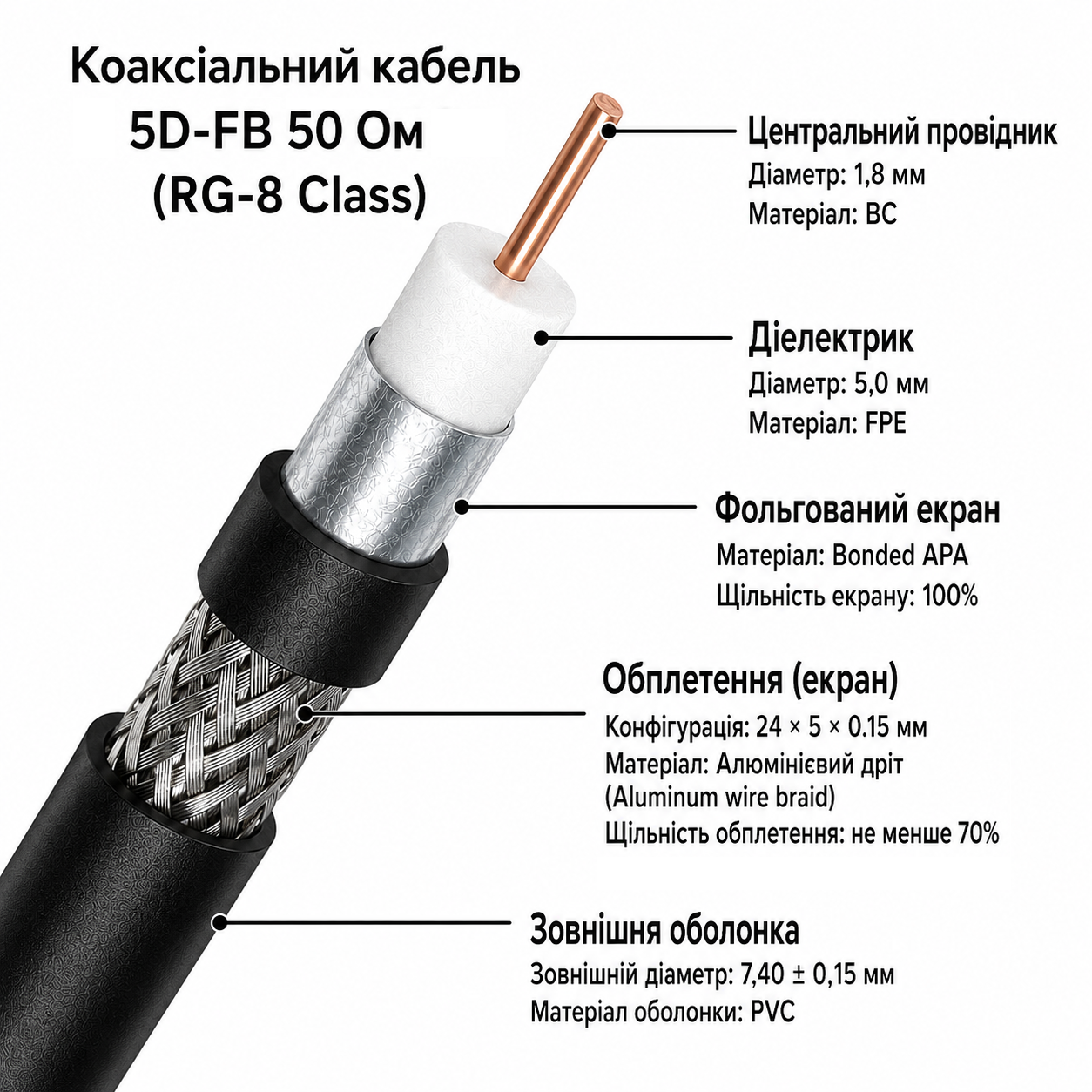

5. Коаксіальний кабель 5D-FB, 50 Ом – 20 м

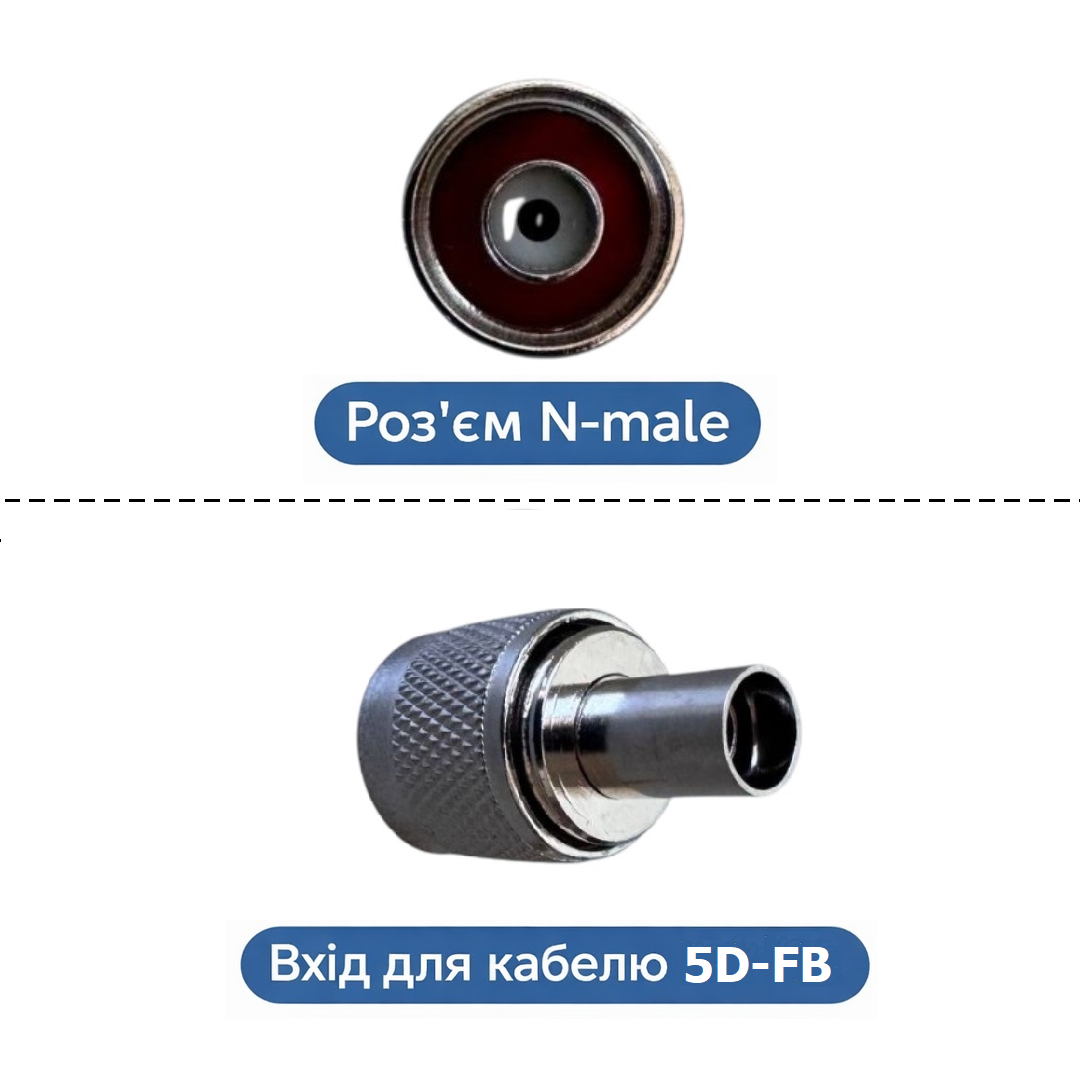

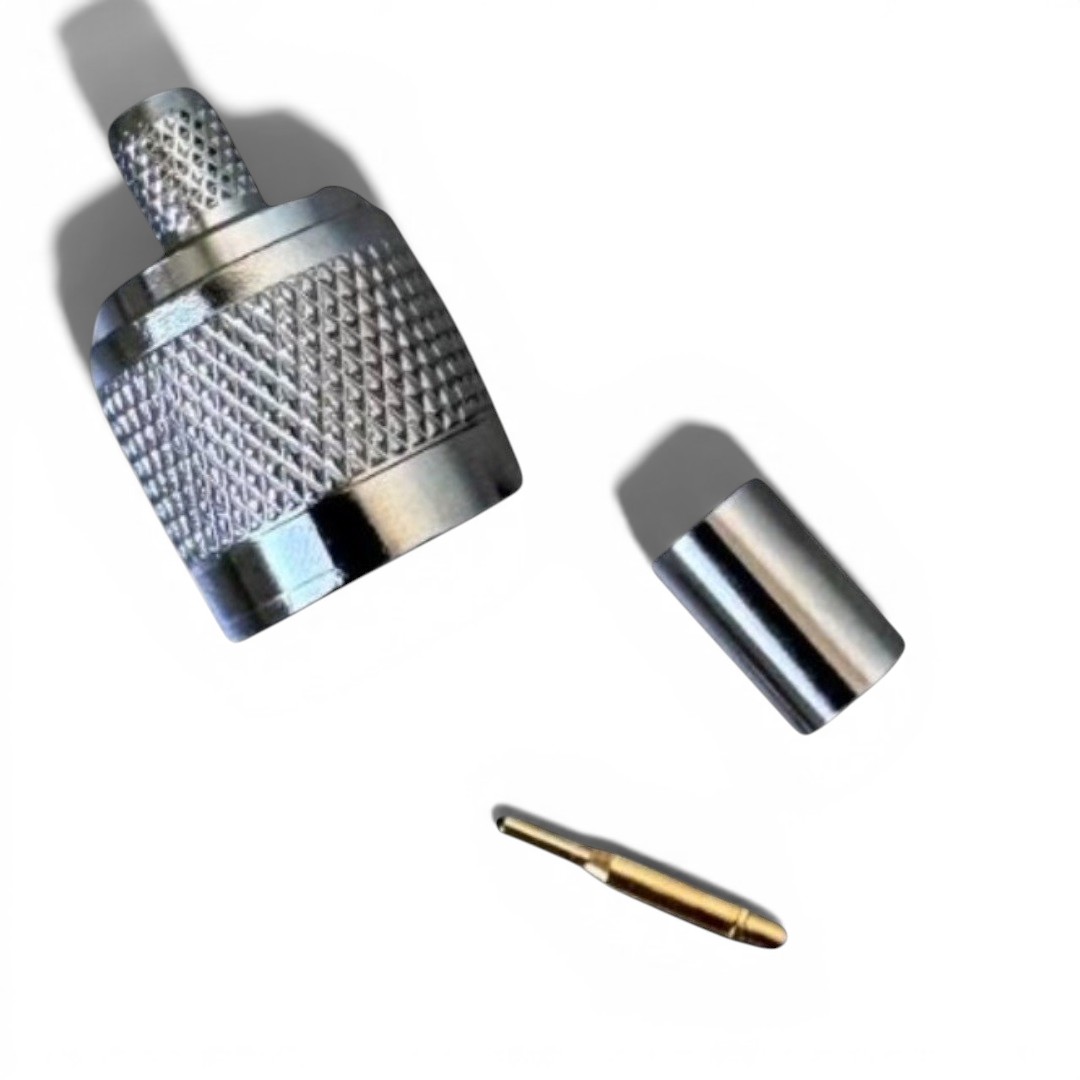

6. Роз’єм N-male для кабелю 5D-FB – 8 шт

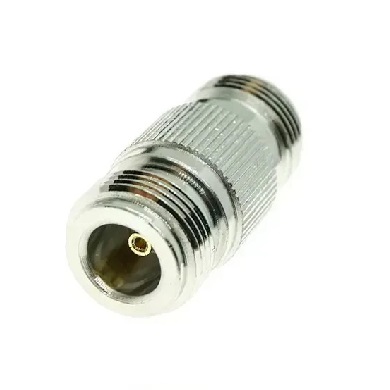

7. Перехідник N-female – N-female із зовнішнім різьбленням – 3 шт

Технічні характеристики репітера Lintratek AA20

• Тип пристрою: репітер мобільного зв’язку
• Підтримувані стандарти: 2G, 3G, 4G LTE
• Кількість частотних діапазонів: 5
• Робочі частоти: 800/900/1800/2100/2600 МГц
• Частотні діапазони LTE: Band 20, Band 8, Band 3, Band 1, Band 7
• Коефіцієнт підсилення: до 75 дБ
• Вихідна потужність: 23 dBm
• Орієнтовна площа покриття: до 550 м²
• Хвильовий опір: 50 Ом
• Інтерфейси підключення: N-female
• Дисплей: сенсорний РК-дисплей
• Відображення параметрів: рівні BTS і MS окремо для кожного діапазону
• Автоматичне регулювання рівня: ALC
• Ручне регулювання підсилення: MGC
• Діапазон ручного регулювання: до 31 дБ
• Крок ручного регулювання: 1 дБ
• Індикація стану: світлодіодна, окремо для кожного діапазону
• Режими індикації: нормальна робота, максимальна потужність, перевантаження
• Режим автоматичного налаштування: Smart
• Режим автоматичного сну: підтримується
• Підтримувана кількість внутрішніх антен: до 6
• Споживана потужність: до 15 Вт
