Комплект Кабель 5D-FB 50 Ом (10 м) + Роз'єм N-male + Роз'єм QMA Male призначений для створення готової 50-омної високочастотної кабельної лінії. До комплекту входять коаксіальний кабель 5D-FB довжиною 10 метрів, роз'єм N-male та роз'єм QMA Male, що забезпечують сумісність із широким спектром антен, радіостанцій, ретрансляторів, обладнання РЕБ, систем керування БПЛА та іншого RF-обладнання.
904 грн
Комплект Кабель 5D-FB 50 Ом (10 м) + Роз'єм N-male + Роз'єм QMA Male призначений для створення готової 50-омної високочастотної кабельної лінії. До комплекту входять коаксіальний кабель 5D-FB довжиною 10 метрів, роз'єм N-male та роз'єм QMA Male, що забезпечують сумісність із широким спектром антен, радіостанцій, ретрансляторів, обладнання РЕБ, систем керування БПЛА та іншого RF-обладнання.
Огляд Комплект Кабель 5D-FB 50 Ом (10 м) + Роз'єм N-male + Роз'єм QMA Male
Комплект поєднує коаксіальний кабель 5D-FB довжиною 10 метрів, роз'єм N-male та роз'єм QMA Male, які повністю сумісні з кабелем і дозволяють швидко створити готову високочастотну кабельну лінію для підключення антен, підсилювачів, ретрансляторів, військових радіостанцій, комплексів РЕБ, систем керування БПЛА та іншого RF-обладнання. Усі компоненти комплекту підібрані між собою, що позбавляє необхідності окремого пошуку сумісних елементів і гарантує стабільні електричні параметри готового з'єднання.
Основою комплекту є кабель 5D-FB із хвильовим опором 50 Ом. Кабель виготовлений із суцільного мідного центрального провідника (Solid Copper), має діелектрик зі спіненого поліетилену (Foam PE) та подвійне екранування, що складається з алюмінієвої фольги Bonded APA і алюмінієвого дротяного обплетення з коефіцієнтом покриття не менше 70%. Така конструкція забезпечує стабільні електричні характеристики, коефіцієнт стоячої хвилі (VSWR) не більше 1,2, ефективність екранування до 85 дБ та зворотні втрати до 24 дБ залежно від діапазону частот. Роз'єм N-male забезпечує надійне механічне з'єднання з кабелем, а QMA Male обладнаний механізмом швидкої фіксації Snap-lock, який дозволяє виконувати підключення без різьбового закручування.
Основні функції комплекту
- Створення 50-омної високочастотної кабельної лінії для RF-обладнання.
- Передача сигналу із хвильовим опором 50 Ом.
- Екранування сигналу завдяки подвійному екрануванню кабелю.
- Стабільні електричні характеристики завдяки VSWR ≤1,2.
- Ефективність екранування до 85 дБ залежно від діапазону частот.
- Швидке підключення обладнання завдяки механізму Snap-lock роз'єму QMA Male.
- Сумісність з антенами, LTE-обладнанням, радіостанціями, ретрансляторами, комплексами РЕБ, БПЛА та іншим обладнанням із 50-омним трактом.
Таблиця затухання кабелю 5D-FB
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 150 | 7,8 | VHF-радіозв’язок, службові та військові радіостанції |
| 200 | 9,1 | VHF-радіозв’язок, телеметрія та спеціальні системи зв’язку |
| 280 | 10,9 | Спеціальний радіозв’язок, системи керування та телеметрії |
| 350 | 12,2 | Професійний UHF-зв’язок, спеціальні радіосистеми |
| 400 | 13,0 | UHF-радіостанції, службовий і військовий зв’язок |
| 800 | 18,9 | Мобільний зв’язок, системи РЕБ |
| 900 | 20,0 | GSM 900, UMTS/LTE 900, стільниковий зв’язок |
| 1200 | 24,0 | Телеметрія, навігаційні та спеціалізовані радіосистеми |
| 1500 | 27,2 | GPS, GNSS, супутникова навігація та телеметрія |
| Частота, МГц | Затухання, дБ/100 м | Основне застосування |
| 1900 | 31,3 | GSM/UMTS/LTE 1900, мобільний зв’язок |
| 2000 | 32,5 | UMTS/LTE, системи радіозв’язку та передавання даних |
| 2400 | 35,8 | Wi-Fi 2,4 ГГц, Bluetooth, БПЛА, телеметрія |
| 3000 | 40,9 | Радіолокація, спеціальні системи зв’язку та РЕБ |
| 3600 | 43,0 | 5G NR n77/n78, LTE/5G-доступ |
| 4500 | 48,5 | 5G, професійні радіомережі та спеціальні системи |
| 5800 | 56,0 | Wi-Fi 5 ГГц, FPV, БПЛА, відеопередавачі та телеметрія |
| 6000 | 57,1 | Wi-Fi 5/6 ГГц, високочастотні системи передавання даних |

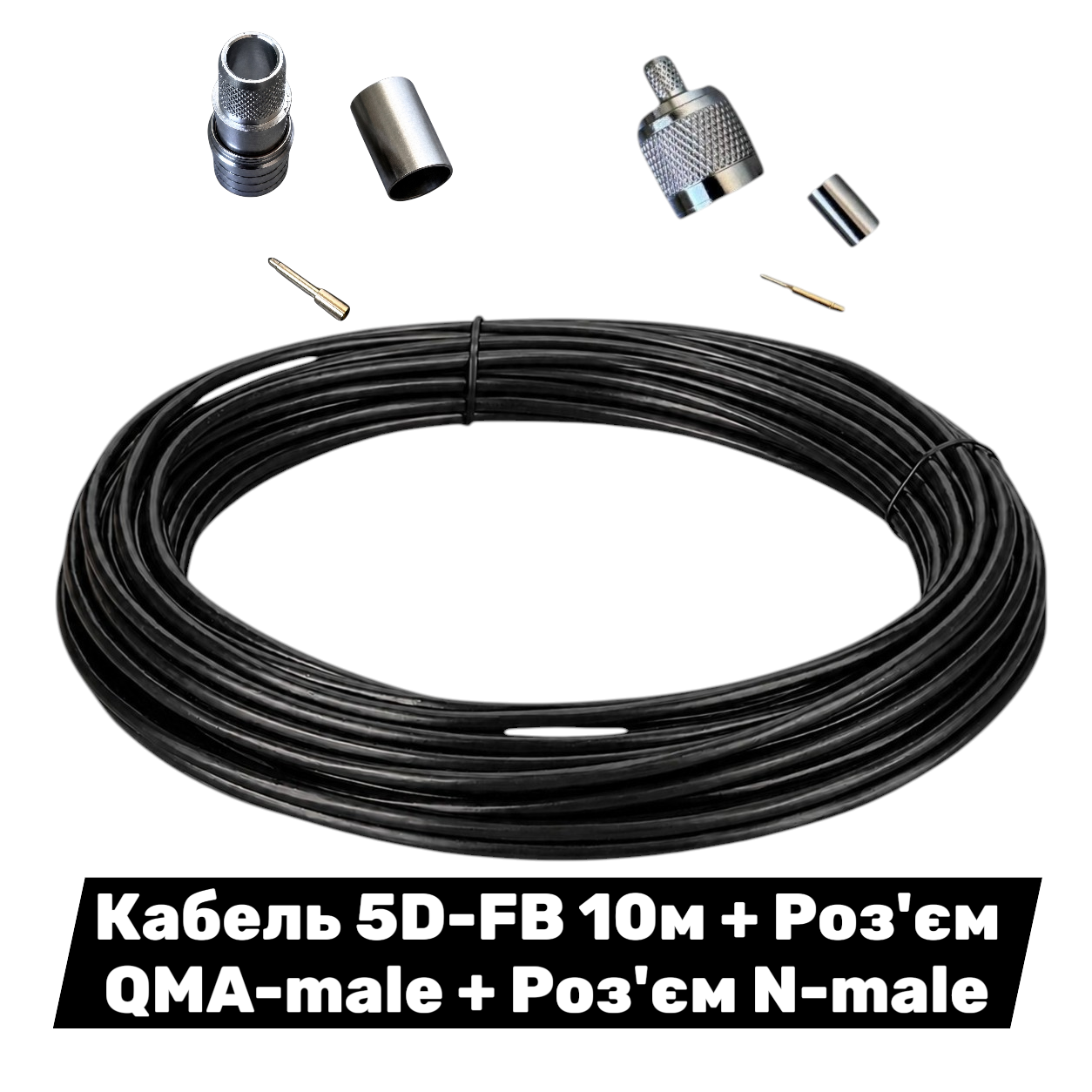

Комплектація
- Кабель 5D-FB 50 Ом – 10 м.
- Роз'єм N-male на кабель 5D-FB – 1 шт.
- Роз'єм QMA Male на кабель 5D-FB – 1 шт.
Технічні характеристики комплекту
Кабель 5D-FB:
- Тип: коаксіальний кабель 5D-FB
- Довжина: 10 м
- Хвильовий опір: 50 Ом
- Центральний провідник: суцільна мідь (Solid Copper), 1,80 ±0,03 мм
- Діелектрик: спінений поліетилен (Foam PE), 5,00 ±0,10 мм
- Ємність: 78 ±3 пФ/м
- Коефіцієнт укорочення (VP): понад 82%
- Перший екран: алюмінієва фольга Bonded APA
- Другий екран: алюмінієве дротяне обплетення, не менше 70%
- VSWR: ≤1,2
- Return Loss: ≥24 дБ (5–470 МГц), ≥22 дБ (470–1000 МГц), ≥20 дБ (1000–3000 МГц)
- Ефективність екранування: до 85 дБ
- Опір ізоляції: >1000 МОм·км
- Випробувальна напруга ізоляції: ≥ AC 1,0 кВ (1 хв)
- Іскрове випробування: ≥2,5 кВ
- Зовнішній діаметр: 7,40 ±0,15 мм
- Матеріал оболонки: ПВХ (PVC)
- Відповідність: RoHS 2.0 (Директива 2011/65/EU)

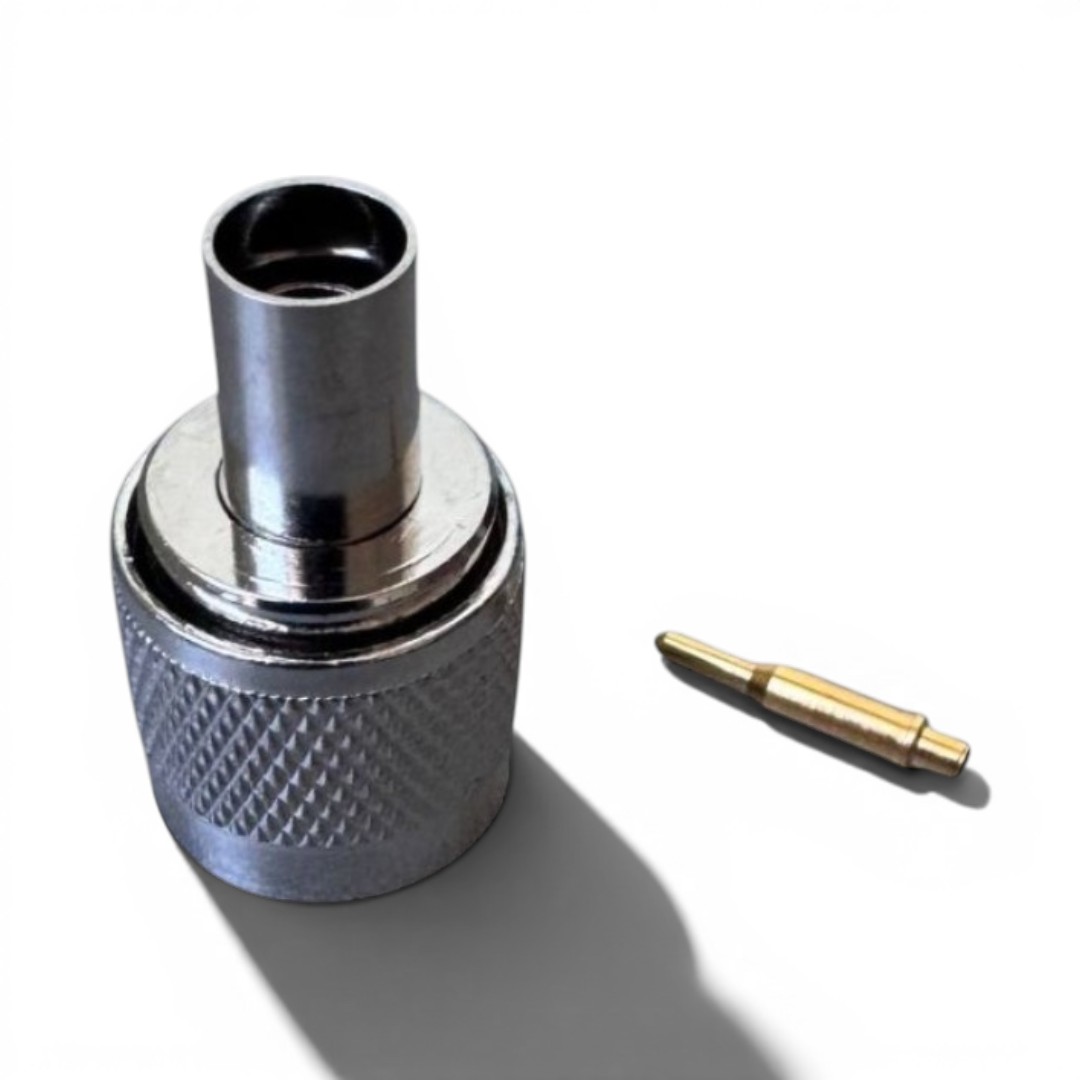

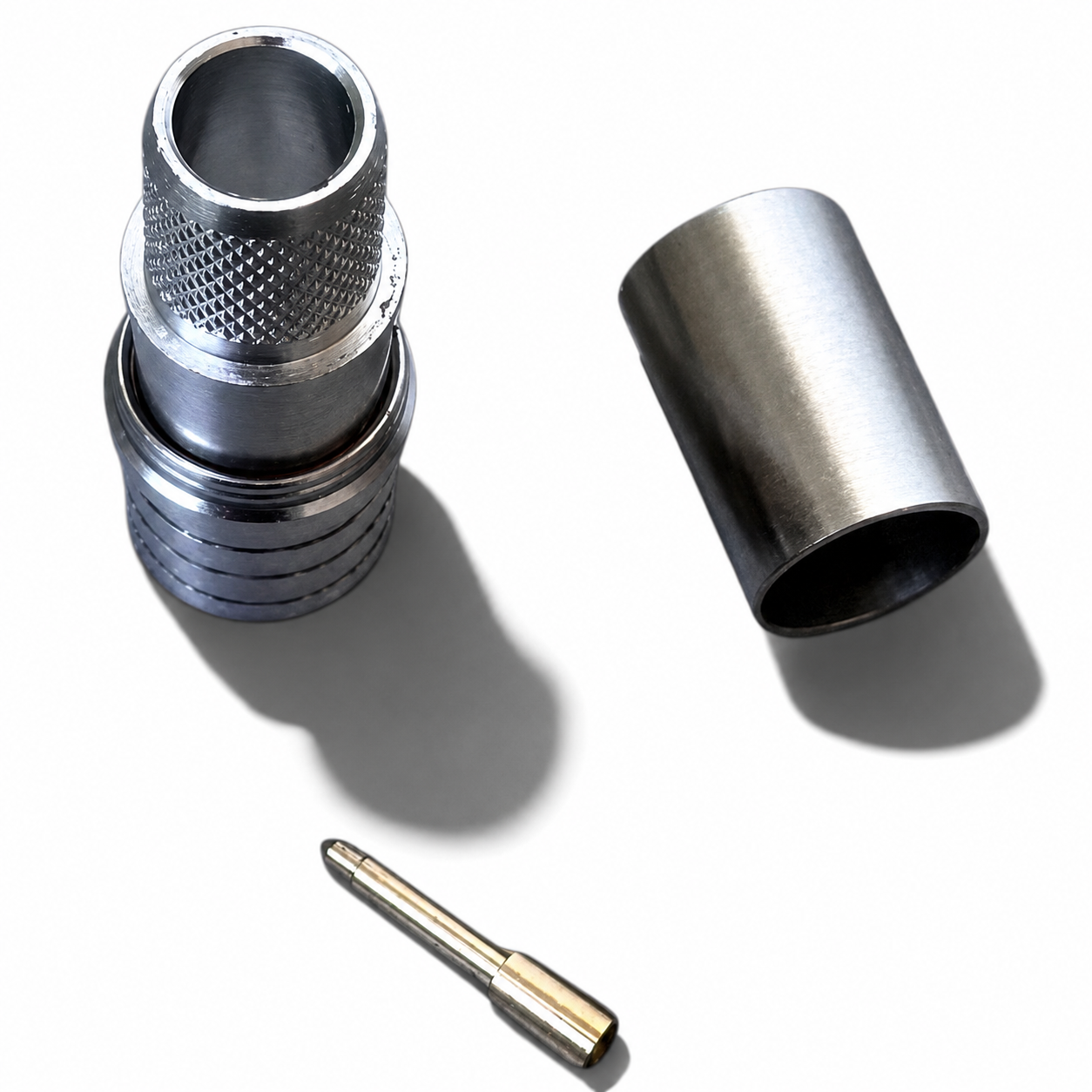

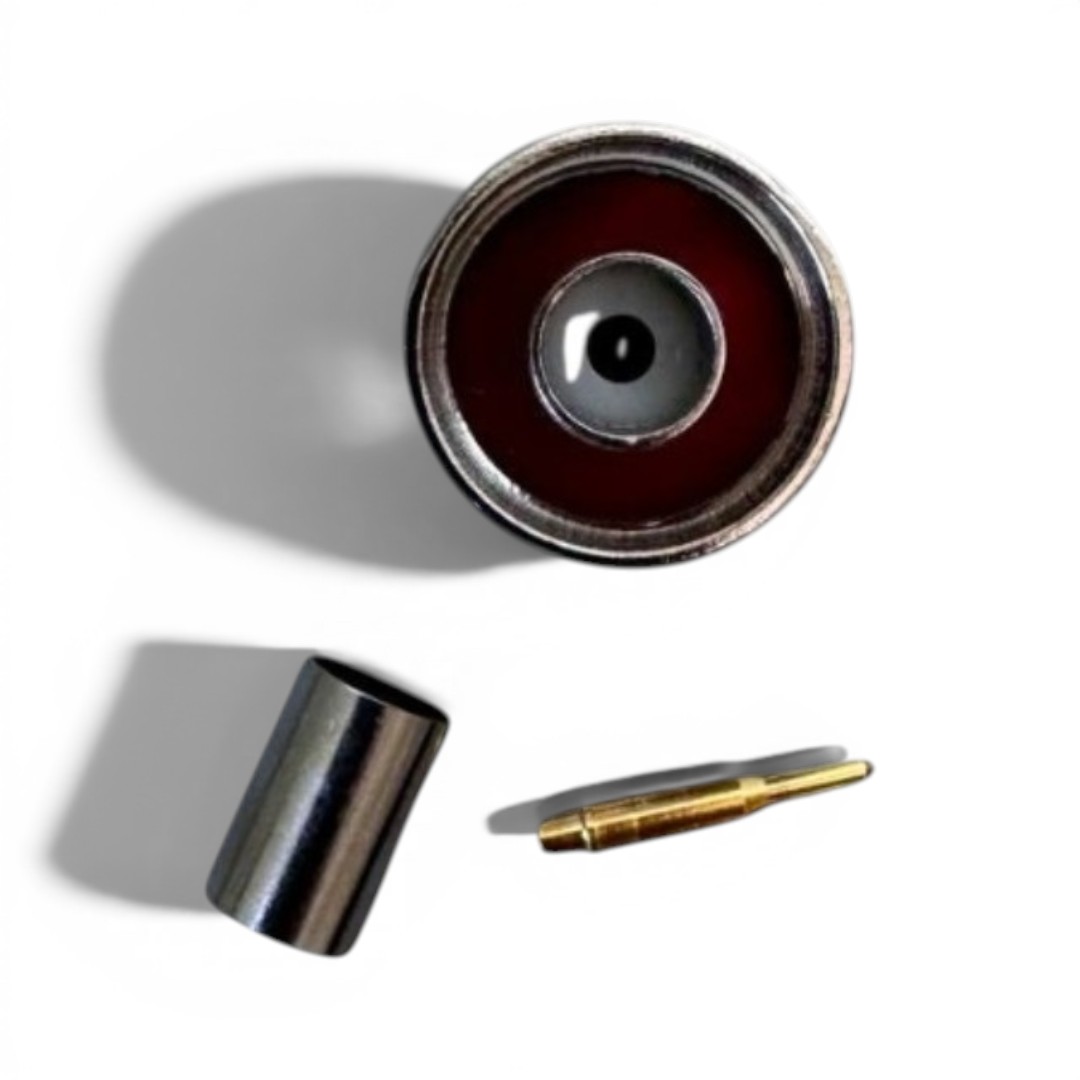

Роз'єм N-male:
- Тип роз'єму: N-male (вилка)
- Серія: N
- Сумісний кабель: 5D-FB
- Хвильовий опір: 50 Ом
- Тип центрального контакту: пін
- Монтаж оплетення: обжим
- Монтаж центрального контакту: пайка
- Покриття корпусу: нікель
- Покриття центрального контакту: золото
- Діелектрик: тефлон
- Конструктивне виконання: прямий
- Спосіб монтажу: кабельний
- Оптимальні робочі частоти: 900 / 1800 / 2100 МГц
- Сумісність: РЕБ, тактичний радіозв'язок, антени БПЛА, ретранслятори, LTE, 3G, 4G, Wi-Fi та інші високочастотні системи

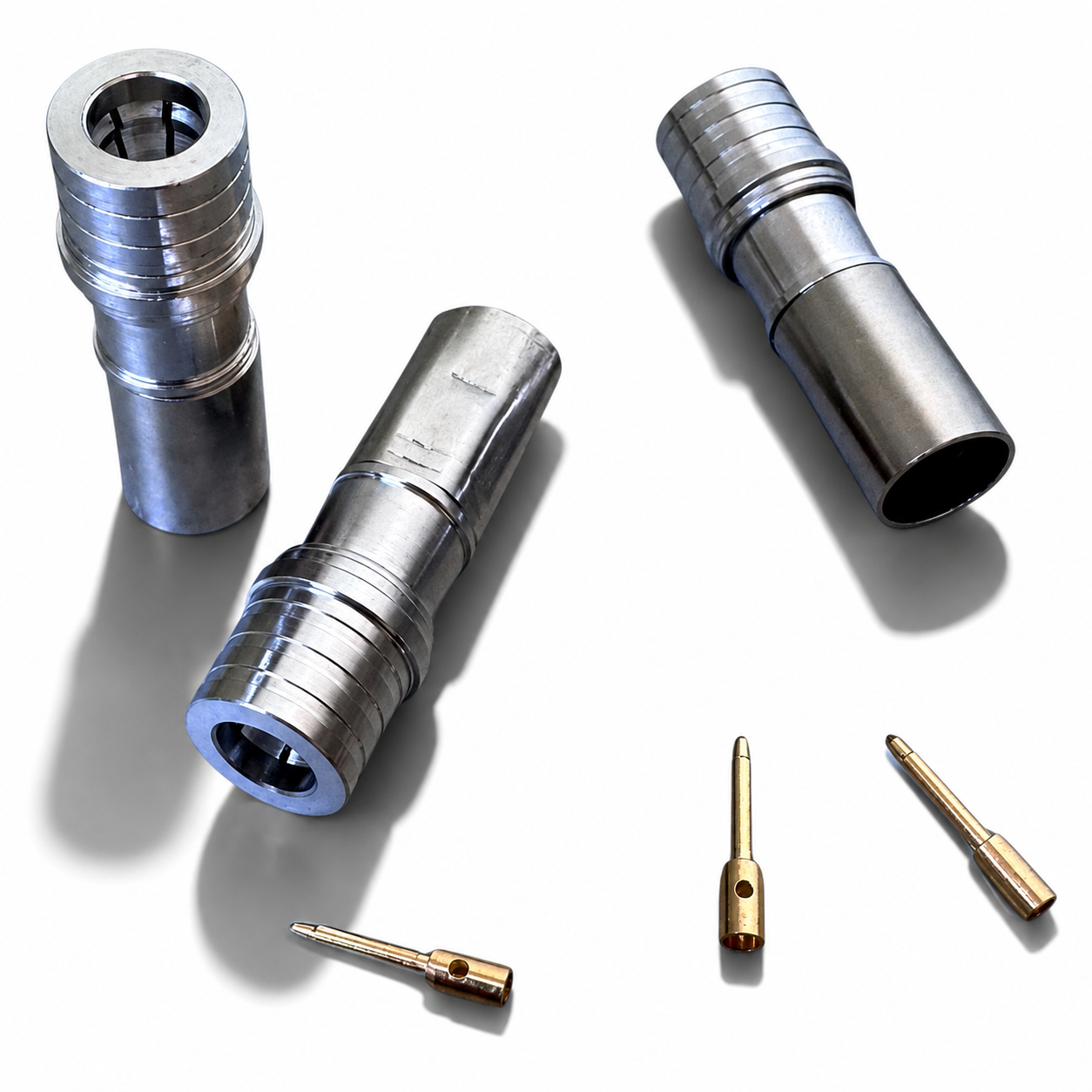

Роз'єм QMA Male:
- Тип роз'єму: QMA Male (вилка)
- Серія СВЧ-роз'ємів: QMA
- Сумісний кабель: 5D-FB
- Монтаж: обтиск (Crimp)
- Монтаж центрального контакту: обжим
- Хвильовий опір: 50 Ом
- Робочий діапазон частот роз'єму: до 18 ГГц
- Рекомендована робоча частота кабелю 5D-FB: до 11 ГГц
- Механізм фіксації: Snap-lock
- Покриття центрального контакту: золото
- Покриття корпусу: нікель
- Робоча температура: від -40 °C до +80 °C
- Стандарт інтерфейсу: QLF
- Рекомендоване застосування: системи РЕБ, БПЛА, антени, радіозв'язок, вимірювальне RF-обладнання та високочастотні кабельні лінії
