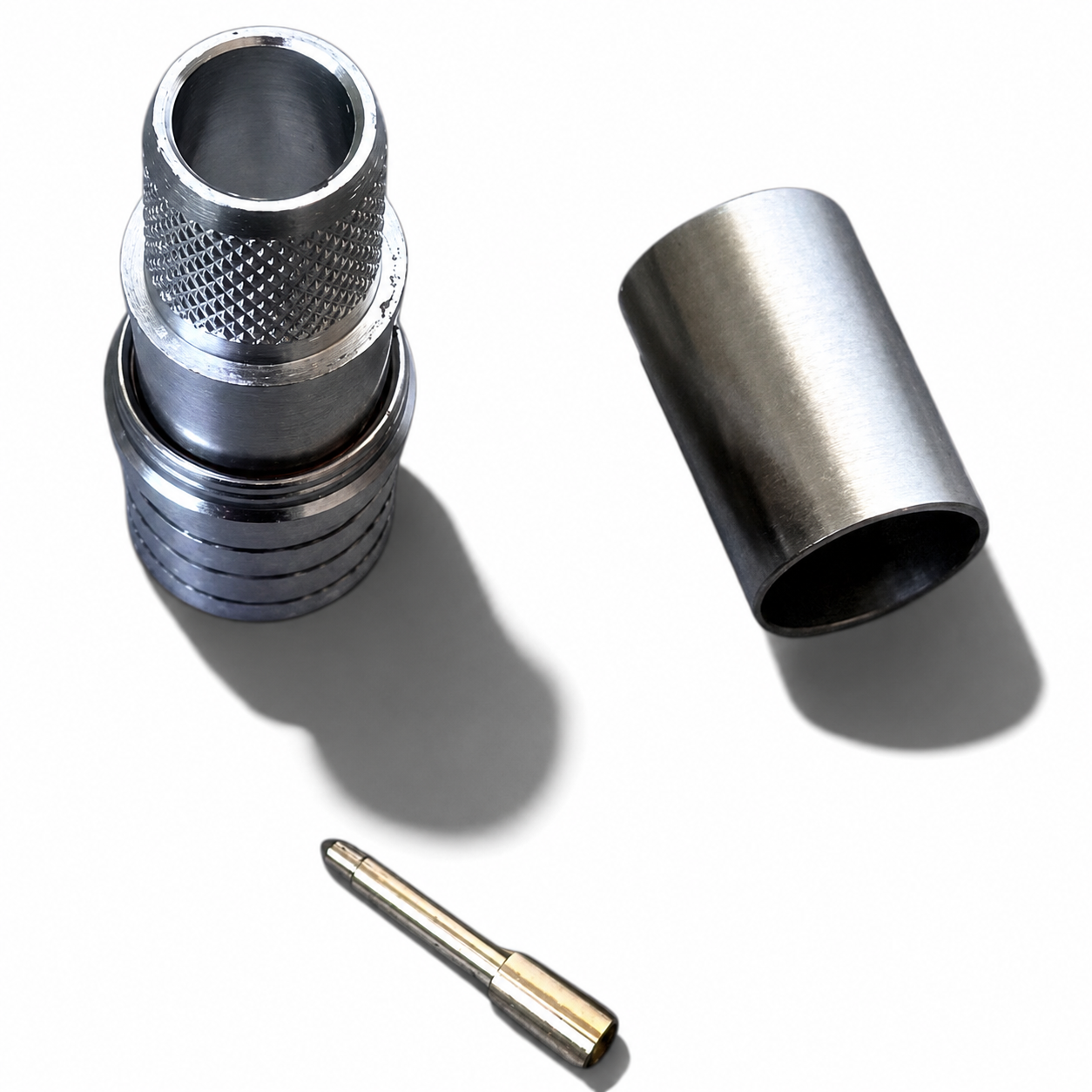

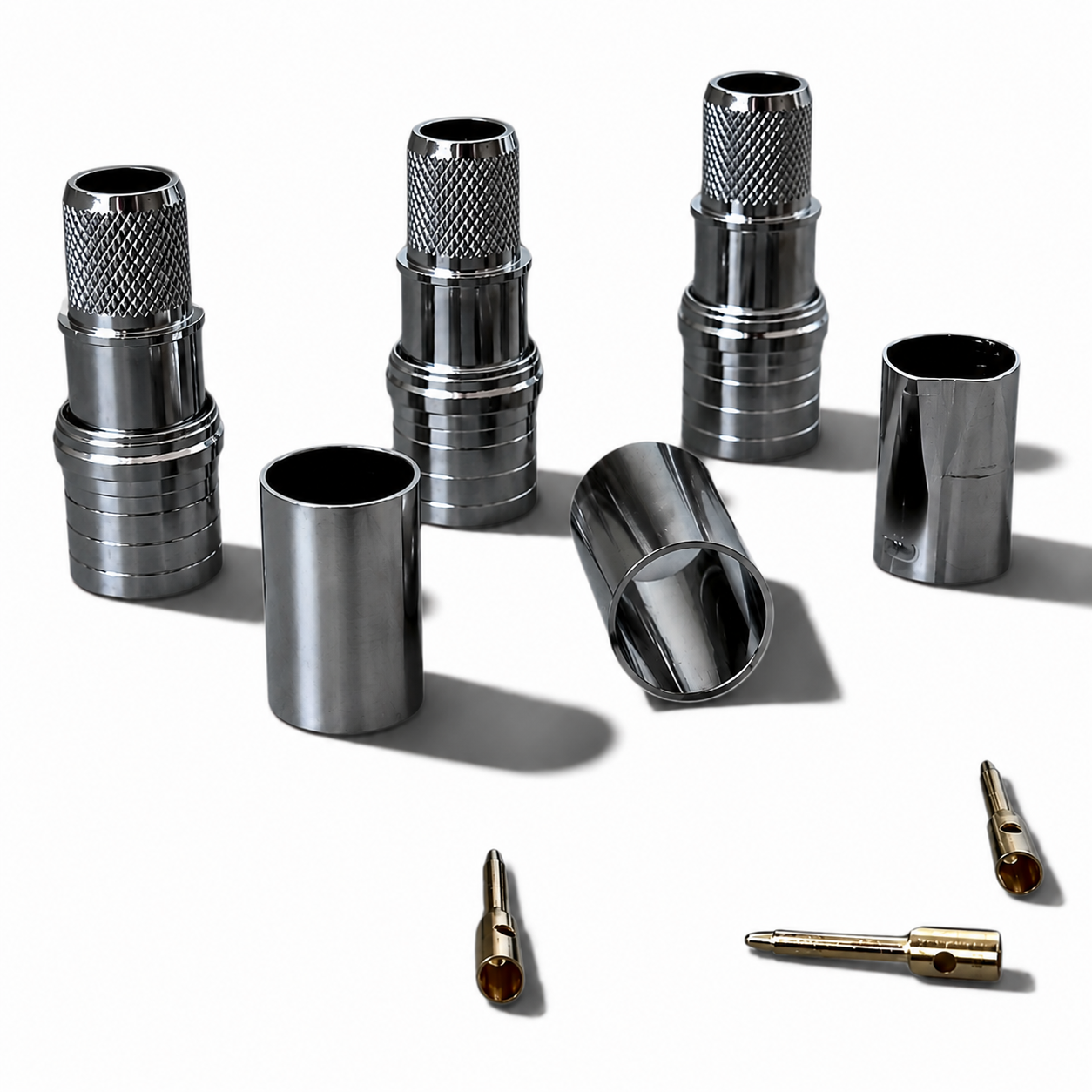

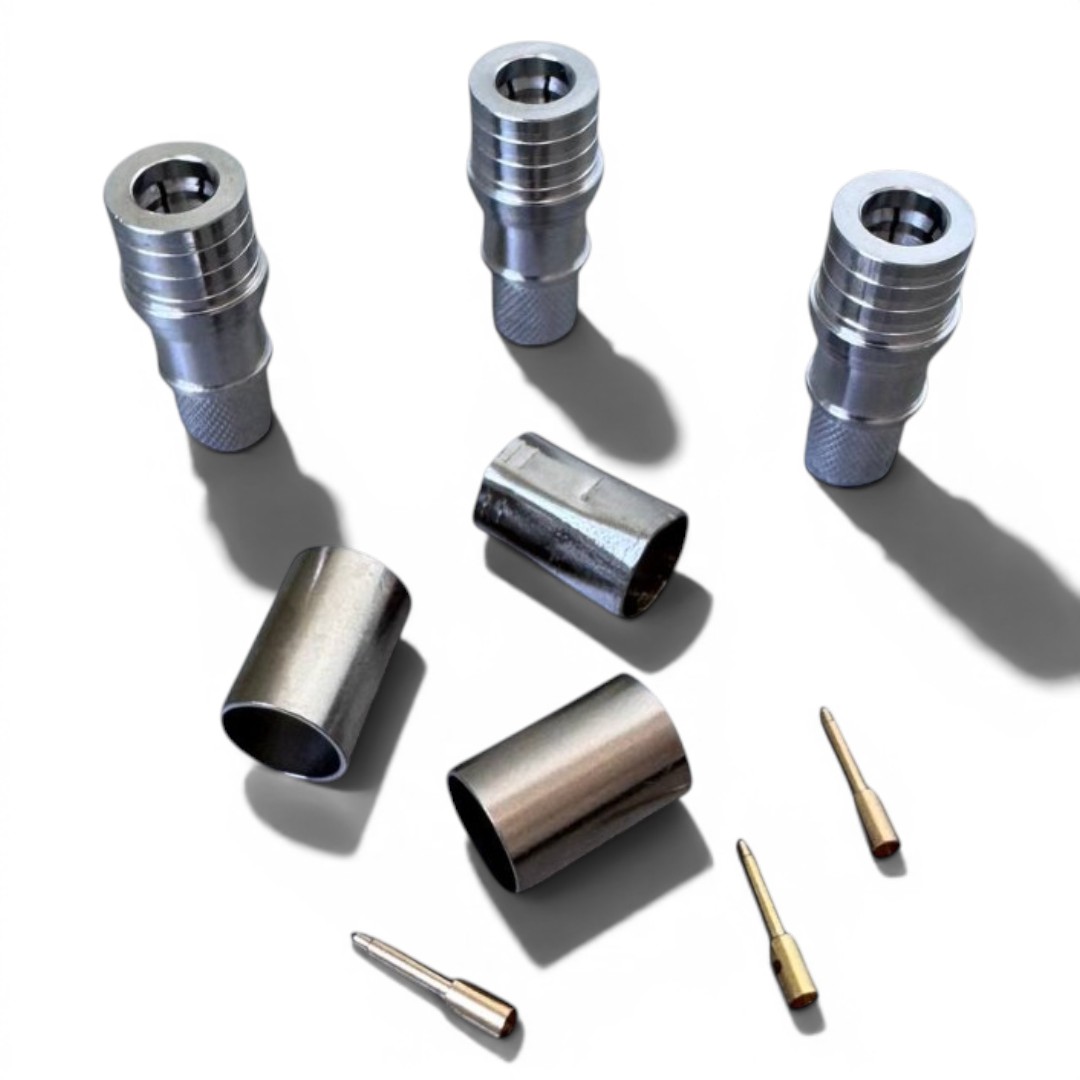

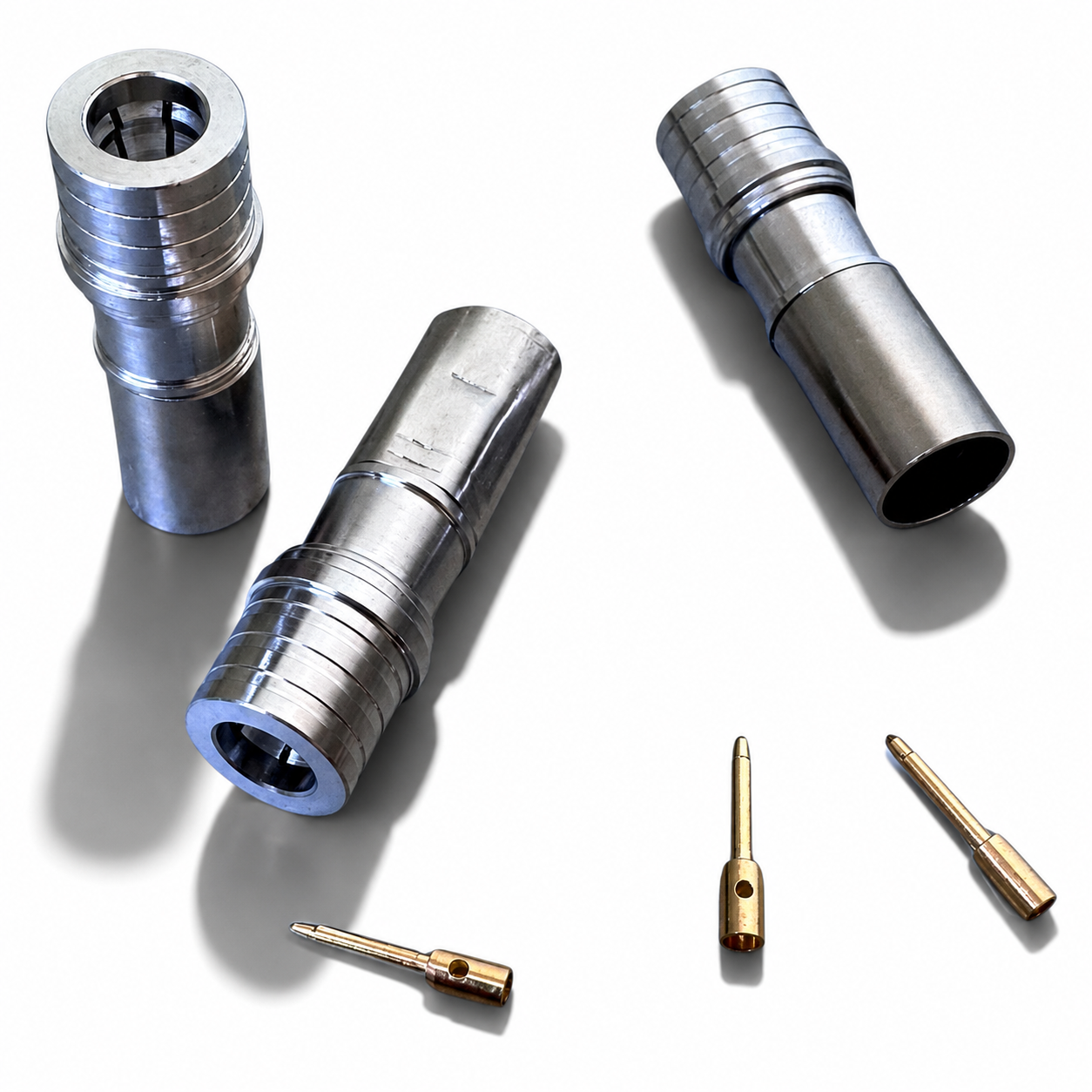

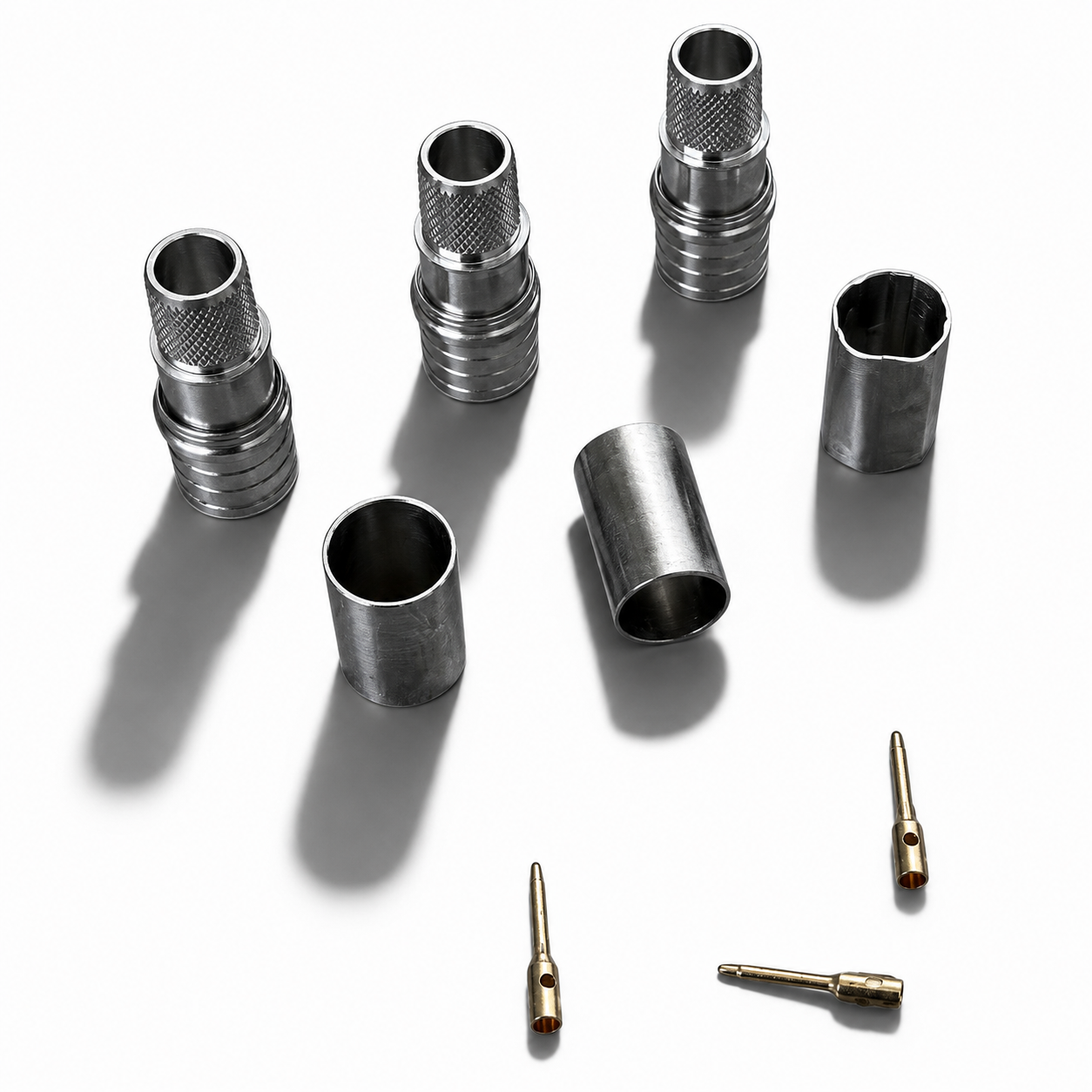

Роз'єм QMA Male на кабель 5D-FB для РЕБ та систем зв'язку

Роз'єм QMA Male для кабелю 5D-FB призначений для побудови високочастотних кабельних ліній, де важливі мінімальні втрати сигналу, надійність з'єднання та швидкість монтажу. Цей QMA роз'єм використовується в антенних системах, засобах радіозв'язку, системах радіоелектронної боротьби (РЕБ), обладнанні для безпілотних комплексів, вимірювальній техніці та інших RF-рішеннях, що працюють із коаксіальними кабелями 50 Ом.

При правильному обтиску спеціальним інструментом ВЧ-з’єднувач гарантує стабільний електричний контакт, низькі втрати та високу механічну надійність. Роз'єм розрахований на використання з кабелем 5D-FB, який широко застосовується у високочастотних системах із робочими частотами до 11 ГГц, що робить його практичним рішенням для сучасних систем зв'язку, антенних комплексів та спеціалізованого RF-обладнання.

Основні функції Роз'єм QMA Male на кабель 5D-FB

• Забезпечує передачу високочастотного сигналу – хвильовий опір 50 Ом відповідає стандартам більшості RF-систем і мінімізує втрати при передачі сигналу.
• Створює надійне електричне з'єднання кабелю з обладнанням – обтискний монтаж центрального контакту забезпечує стабільний контакт при правильному встановленні.
• Підтримує роботу у широкому діапазоні частот – конструкція серії QMA допускає використання до 18 ГГц (залежно від типу роз'єму та кабелю), а кабель 5D-FB ефективно працює до 11 ГГц.
• Забезпечує стабільну роботу в різних температурних умовах – експлуатація допускається при температурах від -40 °C до +80 °C.

Особливості і переваги

• Швидке з'єднання Snap-lock без різьбового закручування скорочує час монтажу та демонтажу.
• Побудований на базі геометрії SMA, але має власний інтерфейс і не є сумісним із SMA-роз'ємами.
• Висока щільність монтажу дозволяє використовувати роз'єми у компактному RF-обладнанні.
• Позолочений центральний контакт підвищує корозійну стійкість і забезпечує довговічність електричного контакту.
• Нікельоване покриття корпусу підвищує механічну зносостійкість та захищає від зовнішніх впливів.
• Підходить для побудови кабельних ліній у системах зв'язку, антенних комплексах, обладнанні РЕБ та рішеннях для БПЛА.
• Відповідає стандарту QLF, що визначає конструктивні параметри інтерфейсу QMA.

Технічні характеристики Роз'єм QMA Male на кабель 5D-FB

• Тип роз'єму: QMA Male (вилка)
• Серія СВЧ-роз'ємів: QMA
• Тип кабелю: 5D-FB
• Монтаж: обтиск (Crimp)
• Монтаж центрального контакту: обжим
• Хвильовий опір: 50 Ом
• Робочий діапазон частот роз'єму: до 18 ГГц (залежно від конструкції та кабелю)
• Рекомендована робоча частота кабелю 5D-FB: до 11 ГГц
• Механізм фіксації: Snap-lock
• Покриття центрального контакту: золото
• Покриття корпусу: нікель
• Робоча температура: від -40 °C до +80 °C
• Стандарт інтерфейсу: QLF
• Рекомендоване застосування: системи РЕБ, БПЛА
