Комплект Кабель 5D-FB CCA 50 Ом (30 м) + Роз'єм N-male на кабель 5D-FB

Комплект кабелю 5D-FB 30 метрів з роз'ємами N-male – це готове рішення для побудови високочастотної кабельної лінії, яке не потребує окремого підбору сумісних елементів. До комплекту входить коаксіальний кабель 5D-FB довжиною 30 метрів та два роз'єми N-male для кабелю 5D-FB, що повністю сумісні між собою. Комплект застосовується для підключення антен, репітерів, підсилювачів сигналу, військових радіостанцій, систем РЕБ, а також обладнання керування безпілотними літальними апаратами. Завдяки правильному підбору всіх компонентів забезпечується стабільна робота кабельної лінії, а встановлення займає мінімум часу.

В основі комплекту використовується коаксіальний кабель 5D-FB із хвильовим опором 50 Ом, виготовлений відповідно до стандарту RG-8, що робить його сумісним із широким спектром сучасного високочастотного обладнання. Центральний провідник із матеріалу CCA, діелектрик із фізично спіненого поліетилену (FPE) та подвійне екранування знижують втрати сигналу й забезпечують надійний захист від зовнішніх електромагнітних завад. Роз'єм N-male монтується комбінованим способом: обплетення закріплюється методом обтиску, а центральний контакт приєднується пайкою. Така конструкція забезпечує міцне механічне з'єднання та стабільний електричний контакт навіть під час експлуатації у важких умовах. У результаті кабель 5D-FB разом із роз'ємами N-male формують єдину високочастотну систему, яка гарантує якісну передачу сигналу з мінімальними втратами.

Основні функції комплекту

• Забезпечує передачу високочастотного сигналу з мінімальним затуханням завдяки характеристикам кабелю 5D-FB (від 7,4 дБ/100 м на 150 МГц до 34,4 дБ/100 м на 2450 МГц) та якісному з'єднанню через роз'єм N-male.
• Підтримує правильне узгодження антенно-фідерної системи завдяки однаковому хвильовому опору 50 Ом кабелю та роз'ємів.
• Формує надійний електричний контакт між антеною і обладнанням завдяки поєднанню обжимного кріплення екрана та пайки центрального контакту.
• Мінімізує вплив електромагнітних перешкод завдяки подвійному екрануванню кабелю 5D-FB і конструкції екранованого роз'єма N-male.
• Гарантує стабільну роботу в робочому діапазоні частот для систем РЕБ, ретрансляторів, радіостанцій, LTE та іншого високочастотного обладнання.
• Дозволяє оперативно підключати антени, підсилювачі, наземні станції керування БпЛА та інші радіочастотні пристрої до єдиної кабельної мережі.

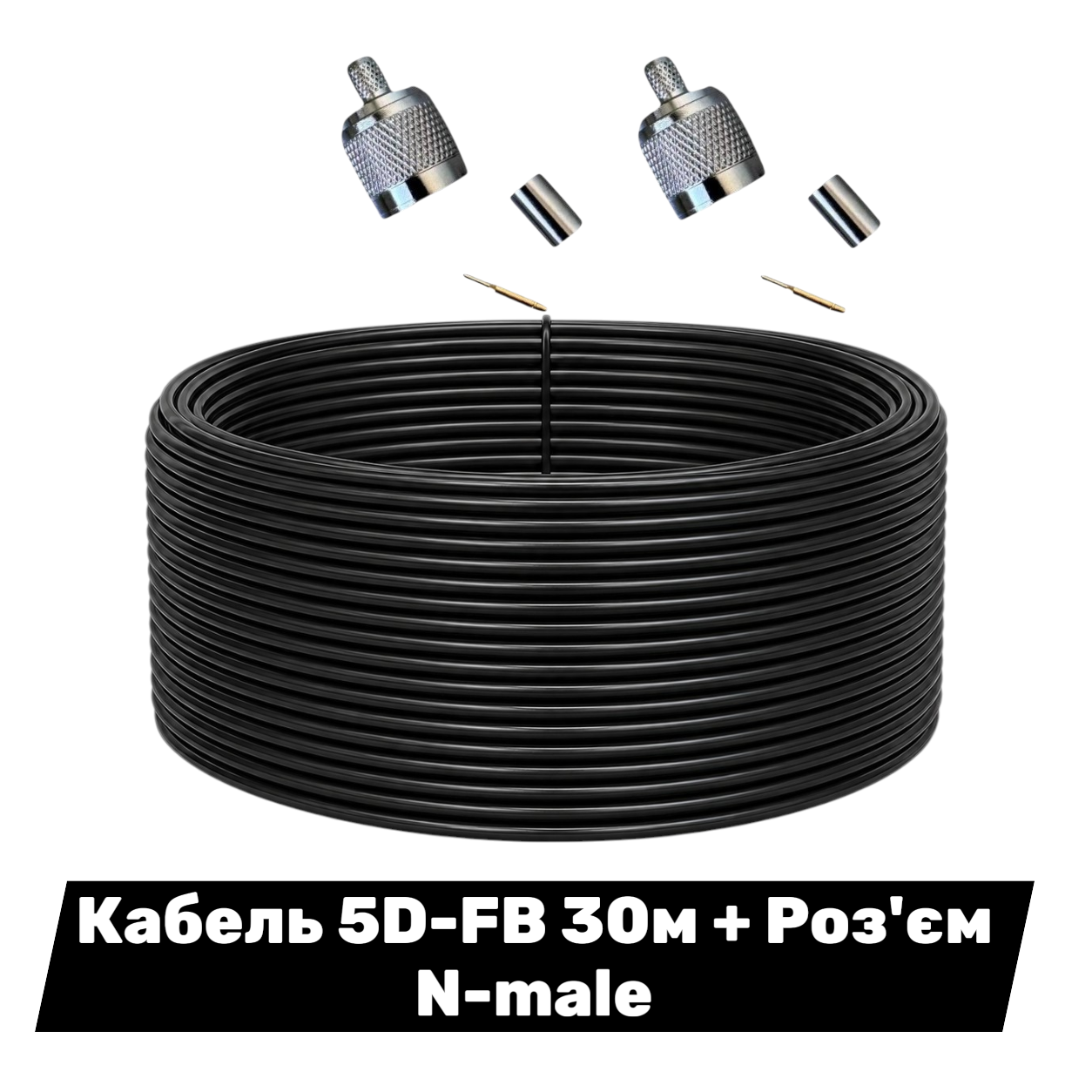

Комплектація

1. Кабель 5D-FB CCA 50 Ом – 30 м.
2. Роз'єм N-male для кабелю 5D-FB – 2 шт.

Технічні характеристики комплекту

Кабель 5D-FB CCA:

• Тип: коаксіальний кабель 5D-FB CCA
• Довжина: 30 м
• Клас: RG-8
• Хвильовий опір: 50 ±2 Ом
• Робочий діапазон частот: 150–2450 МГц
• Центральна жила: 1,8 мм, CCA (алюміній із мідним покриттям)
• Діелектрик: фізично спінений поліетилен (FPE), Ø5,0 мм
• Погонна ємність: 81,69 пФ/м
• Коефіцієнт укорочення: 1,23
• Основний екран: алюмінієва фольга (100% покриття)
• Обплетення: 24×5×0,14 мм, луджена мідь (TC), щільність 88%
• Зовнішній діаметр: 7,5 мм
• Матеріал оболонки: PVC
• Робоча температура: від -40 до +70 °C

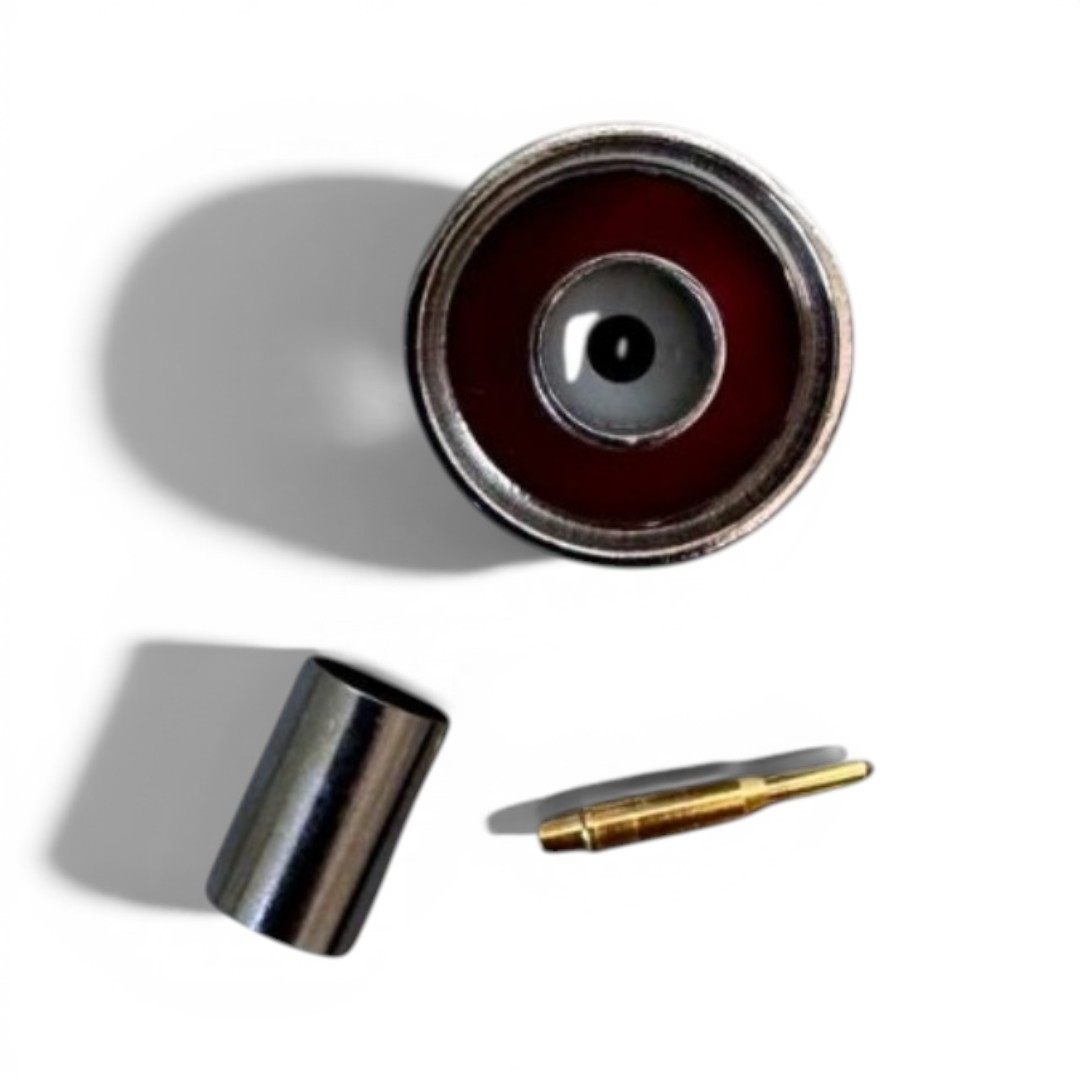

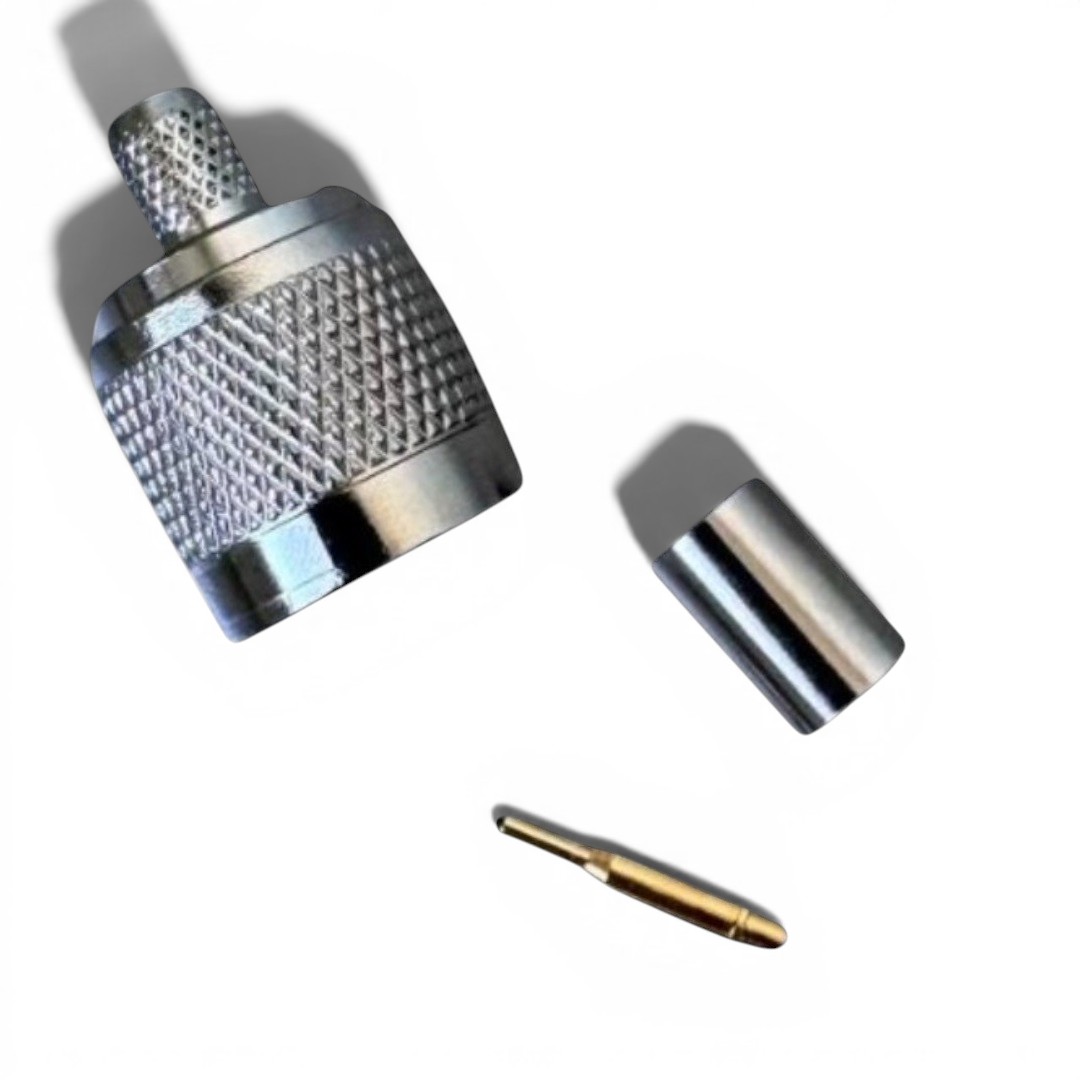

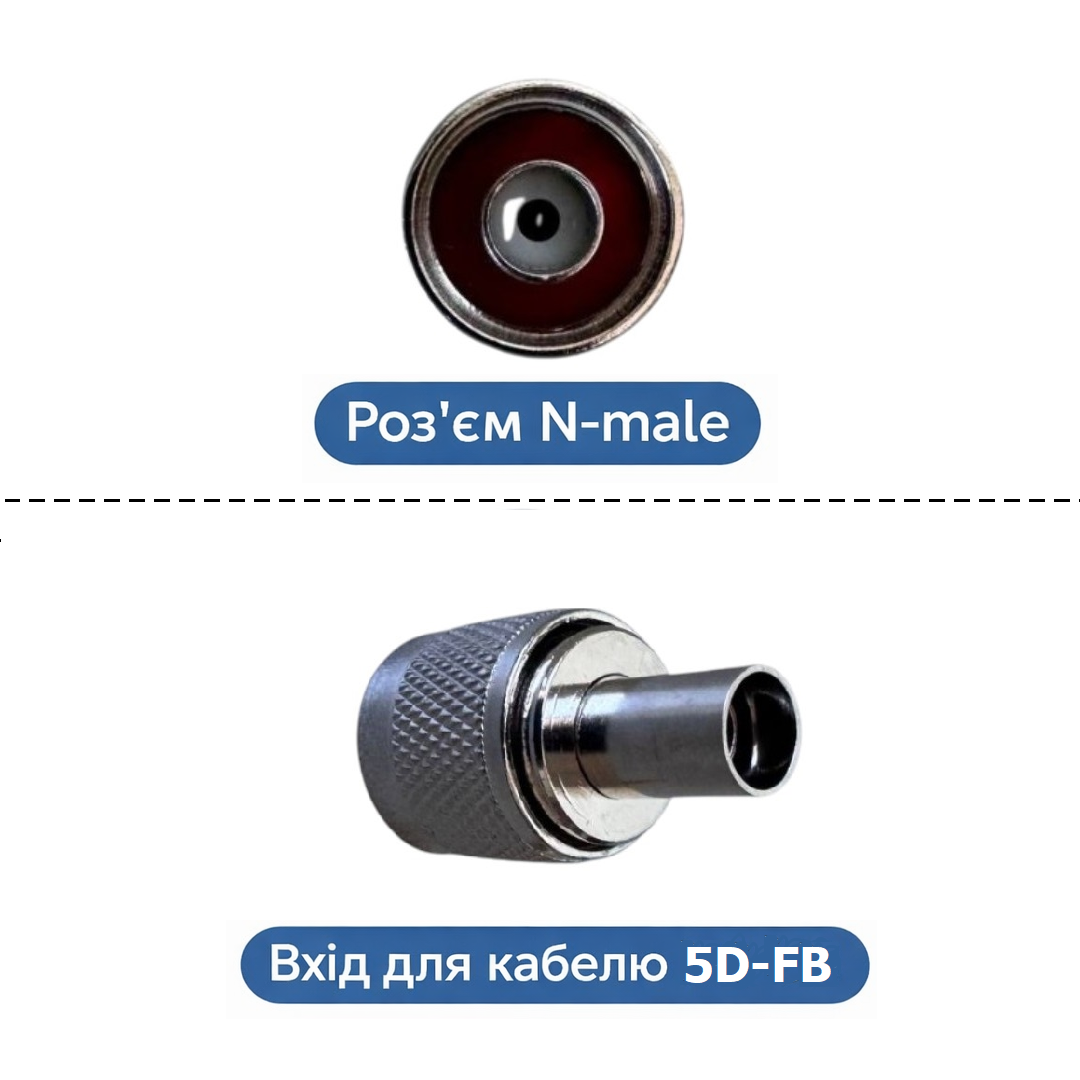

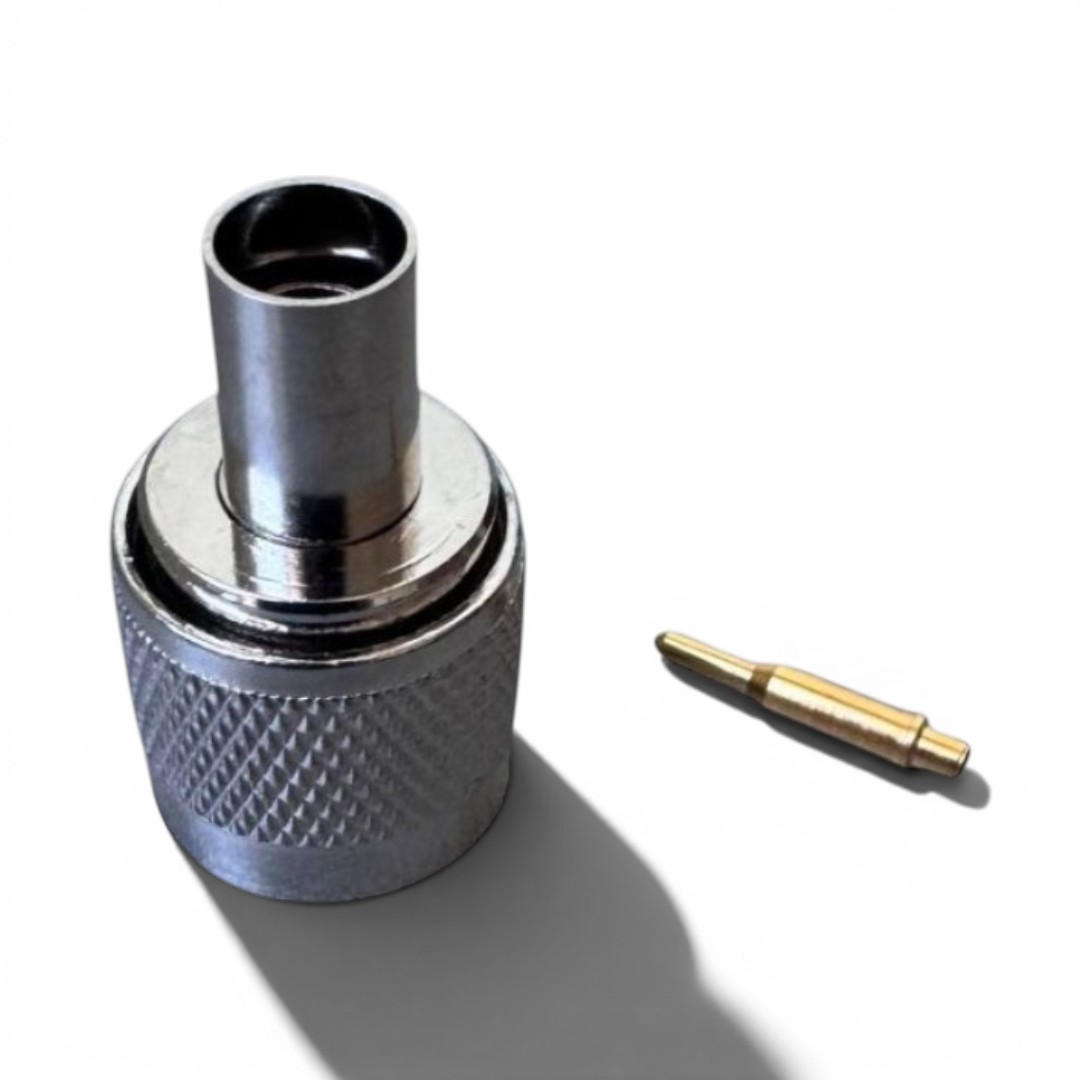

Роз'єм N-male:

• Тип роз'єма: N-male (вилка)
• Серія: N
• Сумісний кабель: 5D-FB
• Хвильовий опір: 50 Ом
• Тип центрального контакту: пін
• Монтаж обплетення: обжим
• Монтаж центрального контакту: пайка
• Покриття корпусу: нікель
• Покриття центрального контакту: золото
• Діелектрик: тефлон
• Конструктивне виконання: прямий
• Спосіб монтажу: кабельний
• Оптимальні робочі частоти: 900 / 1800 / 2100 МГц
• Сумісність: системи РЕБ, тактичний радіозв'язок, антени керування БпЛА, ретранслятори, LTE, 3G, 4G, Wi-Fi та інші радіочастотні системи.
