Коаксиальный кабель 5D-FB 50 Ом (бухта 100 м) – низкопотерный кабель для стабильной передачи сигнала и прокладки длинных линий высокочастотной связи. Имеет волновое сопротивление 50 Ом, эффективное двойное экранирование и диаметр 7,40±0,15 мм. Обеспечивает стабильную работу антенных систем и телекоммуникационного оборудования.
5 000 грн
Коаксиальный кабель 5D-FB 50 Ом (бухта 100 м) – низкопотерный кабель для стабильной передачи сигнала и прокладки длинных линий высокочастотной связи. Имеет волновое сопротивление 50 Ом, эффективное двойное экранирование и диаметр 7,40±0,15 мм. Обеспечивает стабильную работу антенных систем и телекоммуникационного оборудования.
Обзор Коаксиальный кабель 5D-FB 50 Ом (бухта 100 м) (класс RG-8)
Рекомендовано для использования при изготовлении кабельных сборок для дронов
Для надежной работы беспроводной связи на крупных объектах важно использовать кабель с минимальными потерями сигнала на большом расстоянии. Именно таким решением является коаксиальный кабель 5D-FB с волновым сопротивлением 50 Ом. Кабель поставляется в бухте 100 метров и позволяет реализовать полноценные линии связи без лишних соединений. Его волновое сопротивление 50 Ом обеспечивает правильное согласование с телекоммуникационным оборудованием, что способствует минимизации потерь сигнала и стабильной работе антенных систем.

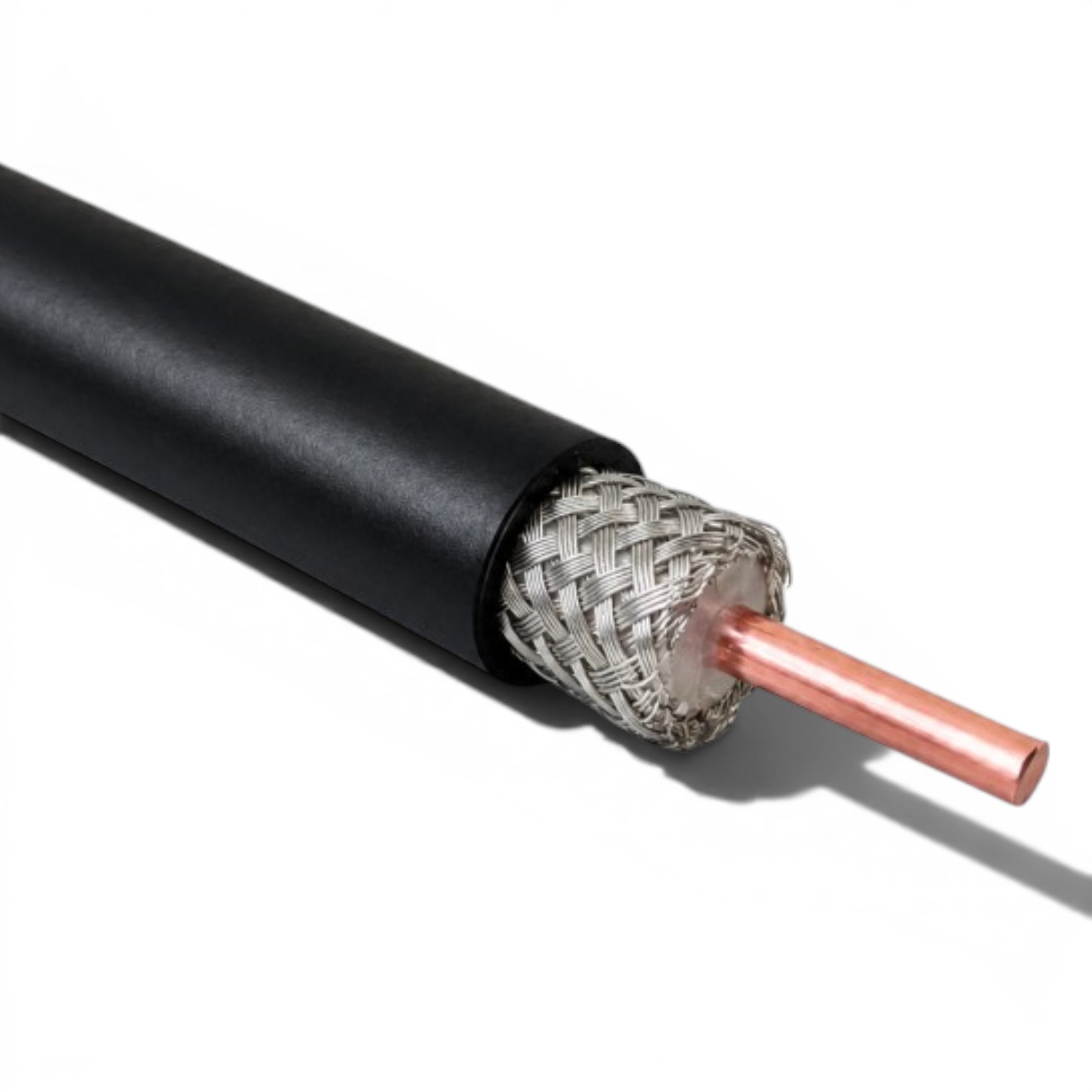

Благодаря многослойной конструкции, которая включает сплошной медный центральный проводник, вспененный полиэтиленовый диэлектрик (Foam PE) и двойное экранирование (алюминиевая ламинированная фольга с перекрытием более 25% и алюминиевая проволочная оплетка с покрытием не менее 70%), кабель 5D-FB обеспечивает эффективную передачу высокочастотного сигнала и надежную защиту от электромагнитных помех. Формат бухты позволяет нарезать кабель необходимой длины, что делает его удобным для монтажников, интеграторов и профессиональных инсталляций.
Основные функции кабеля 5D-FB
- Передача высокочастотного сигнала – максимальное затухание составляет 20,2 дБ/100 м на 900 МГц, 27,2 дБ/100 м на 1500 МГц, 33,3 дБ/100 м на 2000 МГц, 41,5 дБ/100 м на 2500 МГц и 43,2 дБ/100 м на 3000 МГц.
- Согласование с оборудованием 50 Ом – волновое сопротивление 50 Ом.
- Надежная защита от электромагнитных помех – двойное экранирование: ламинированная алюминиевая фольга и алюминиевая проволочная оплетка.
- Стабильность передачи сигнала – коэффициент укорочения более 82%, погонная емкость 78±3 пФ/м.
- Низкий КСВ (VSWR) – не более 1,2 в рабочем диапазоне частот.

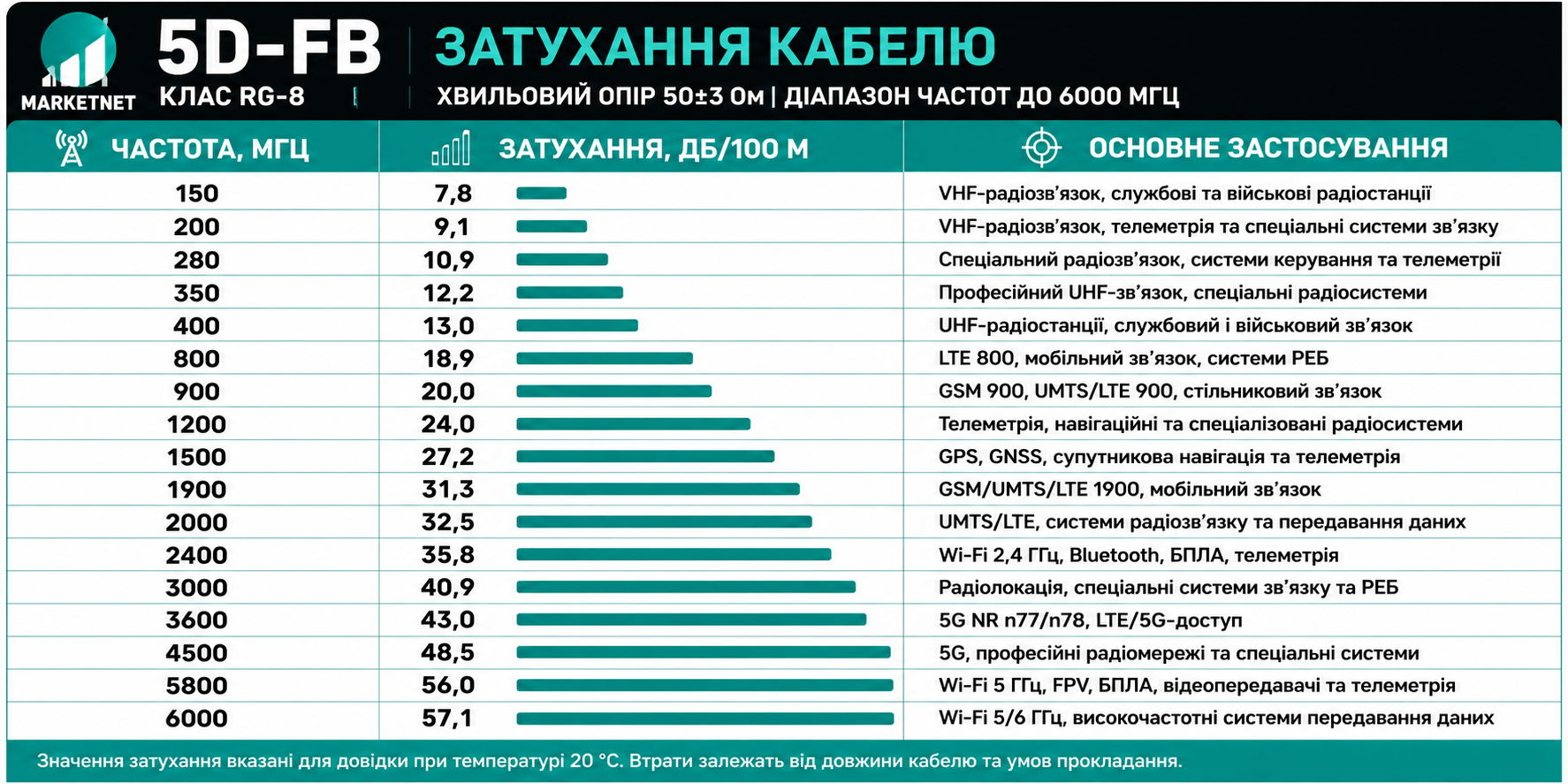

Таблица затухания кабеля 5D-FB
| Частота, МГц | Затухание, дБ/100 м | Основное применение |
| 150 | 7,8 | VHF-радиосвязь, служебные и военные радиостанции |
| 200 | 9,1 | VHF-радиосвязь, телеметрия и специальные системы связи |
| 280 | 10,9 | Специальная радиосвязь, системы управления и телеметрии |
| 350 | 12,2 | Профессиональная UHF-связь, специальные радиосистемы |
| 400 | 13,0 | UHF-радиостанции, служебная и военная связь |
| 800 | 18,9 | Мобильная связь, системы РЭБ |
| 900 | 20,0 | GSM 900, UMTS/LTE 900, сотовая связь |
| 1200 | 24,0 | Телеметрия, навигационные и специализированные радиосистемы |
| 1500 | 27,2 | GPS, GNSS, спутниковая навигация и телеметрия |
| Частота, МГц | Затухание, дБ/100 м | Основное применение |
| 1900 | 31,3 | GSM/UMTS/LTE 1900, мобильная связь |
| 2000 | 32,5 | UMTS/LTE, системы радиосвязи и передачи данных |
| 2400 | 35,8 | Wi-Fi 2,4 ГГц, Bluetooth, БПЛА, телеметрия |
| 3000 | 40,9 | Радиолокация, специальные системы связи и РЭБ |
| 3600 | 43,0 | 5G NR n77/n78, доступ LTE/5G |
| 4500 | 48,5 | 5G, профессиональные радиосети и специальные системы |
| 5800 | 56,0 | Wi-Fi 5 ГГц, FPV, БПЛА, видеопередатчики и телеметрия |
| 6000 | 57,1 | Wi-Fi 5/6 ГГц, высокочастотные системы передачи данных |
Особенности и преимущества
- Бухта 100 метров – удобна для прокладки длинных кабельных трасс без дополнительных соединений.
- Сплошной медный центральный проводник диаметром 1,8 мм обеспечивает низкое сопротивление и долговечность.
- Вспененный полиэтиленовый диэлектрик (Foam PE) уменьшает потери сигнала.
- ПВХ-оболочка черного или красного цвета обеспечивает механическую защиту кабеля.
- Высокая эффективность экранирования: не менее 85 дБ в диапазоне 30–1000 МГц и не менее 75 дБ в диапазонах 1000–2000 МГц и 2000–3000 МГц.
- Соответствует требованиям RoHS 2.0 (2011/65/EU).
Технические характеристики кабеля 5D-FB
- Тип: коаксиальный кабель 5D-FB
- Длина: 100 м (бухта)
- Волновое сопротивление: 50 Ом
- Сопротивление изоляции: >1000 МОм·км
- Испытательное напряжение изоляции: ≥1,0 кВ AC (1 мин)
- Искровое испытание: ≥2,5 кВ
- Погонная емкость: 78±3 пФ/м
- Коэффициент укорочения: >82%
- Сопротивление центрального проводника: ≤7 Ом/км
- Сопротивление внешнего проводника: ≤21 Ом/км

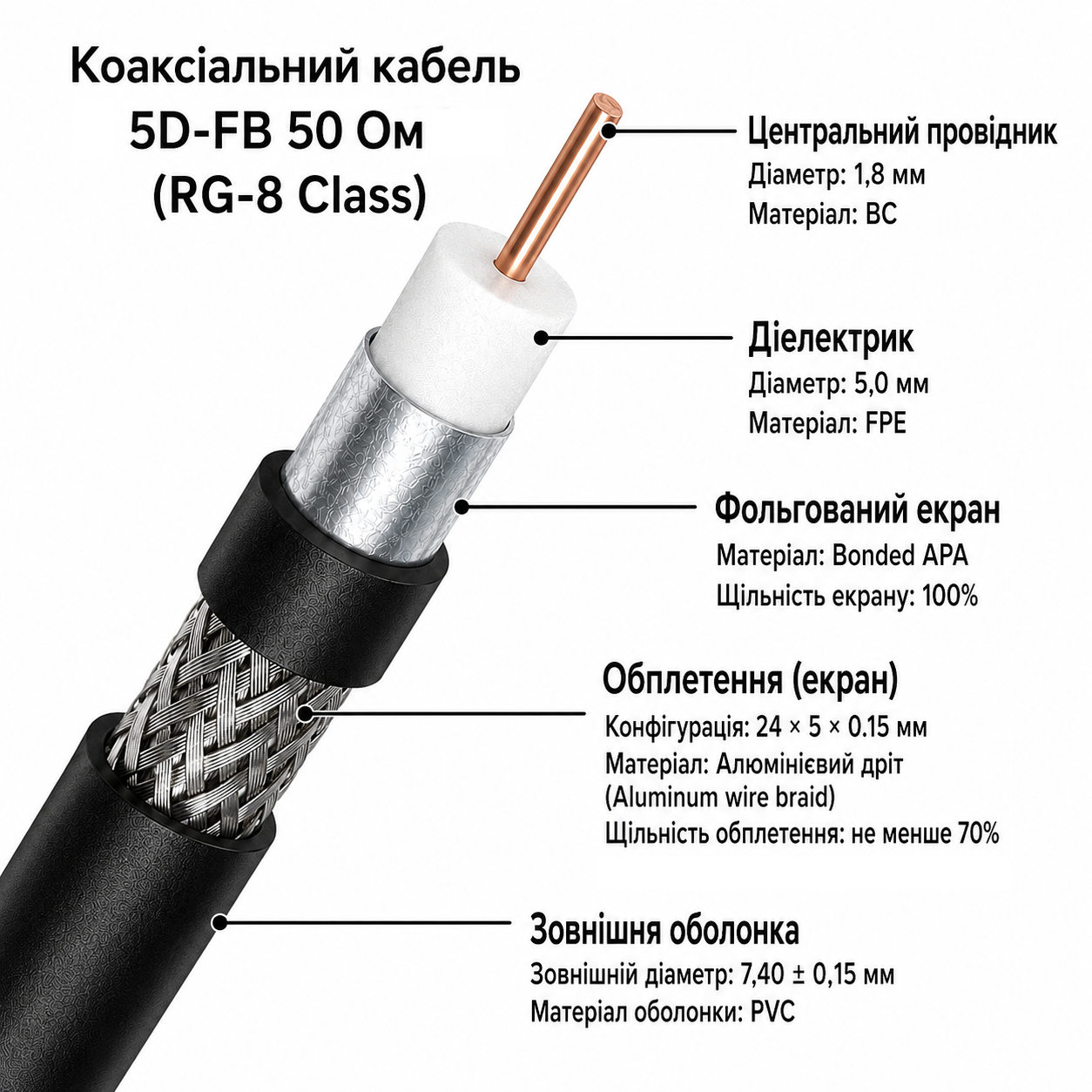

- Центральный проводник: сплошная медь, Ø 1,80±0,03 мм
- Диэлектрик: вспененный полиэтилен (Foam PE), Ø 5,0±0,1 мм
- Первый экран: ламинированная алюминиевая фольга, перекрытие более 25%
- Второй экран: алюминиевая проволочная оплетка 5×24×0,15 мм, покрытие ≥70%
- Внешний диаметр: 7,40±0,15 мм
- Оболочка: PVC
