Кронштейн универсальный (мачта) для крепления антенны 1,5 м

Кронштейн универсальный для крепления антенны и репитера 1,5 м разработан для стационарного монтажа наружного оборудования мобильной связи. Прочная конструкция из оцинкованной стали позволяет установить антенну на необходимой высоте и выбрать оптимальное положение относительно базовой станции. Крепление позволяет отрегулировать угол наклона – 120 или 180° для выбора требуемого направления. Особенно это важно в местах со слабым или нестабильным сигналом, где даже изменение высоты и направления антенны может существенно влиять на качество связи.

Кронштейн для антенны подходит для установки наружных 4G, 5G, LTE и GSM антенн, в частности панельных, направленных и MIMO-моделей. Стойка высотой 1,5 м позволяет вынести антенну выше парапета, края крыши и других локальных препятствий, которые перекрывают или ослабляют радиосигнал. Это помогает создать лучшие условия для приема сигнала и точной настройки антенны на базовую станцию.

Конструкция также может использоваться для монтажа оборудования систем усиления мобильной связи. Широкое основание и регулируемые опоры обеспечивают устойчивое крепление, а вертикальная труба 30 мм совместима с распространенными типами антенного крепления. Кронштейн для 4G/5G антенны можно использовать на частных домах, офисах, складах, магазинах и других объектах, где необходимо улучшить качество мобильного интернета и связи.

Совместимость кронштейна с антеннами MARKETNET

• Панельная 4G антенна MARKETNET T800 MIMO 2 х 18 dBi действия 900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET T800 MIMO Милитари 2 х 18 dBi действия 900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET T800 MIMO Пиксель 2 х 18 dBi действия 900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET T800 MIMO SMA 2 х 21 dBi действия 900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET Maxi MIMO 2 х 22 dBi действия 800/900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET Maxi MIMO Милитари 2 х 22 dBi действия 800/900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET Maxi MIMO SMA 2 х 24 dBi действия 800/900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET Maxi MIMO SMA GREEN 2 х 24 dBi действия 800/900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET Square 19 dBi действия 800/900/1800/2100/2600 МГц
• Панельная 4G антенна MARKETNET Square SMA 21 dBi действия 800/900/1800/2100/2600 МГц
• 4G антенна стрела MARKETNET T1727 21 dBi действия 900/1800/2100/2600 МГц

Размеры кронштейна

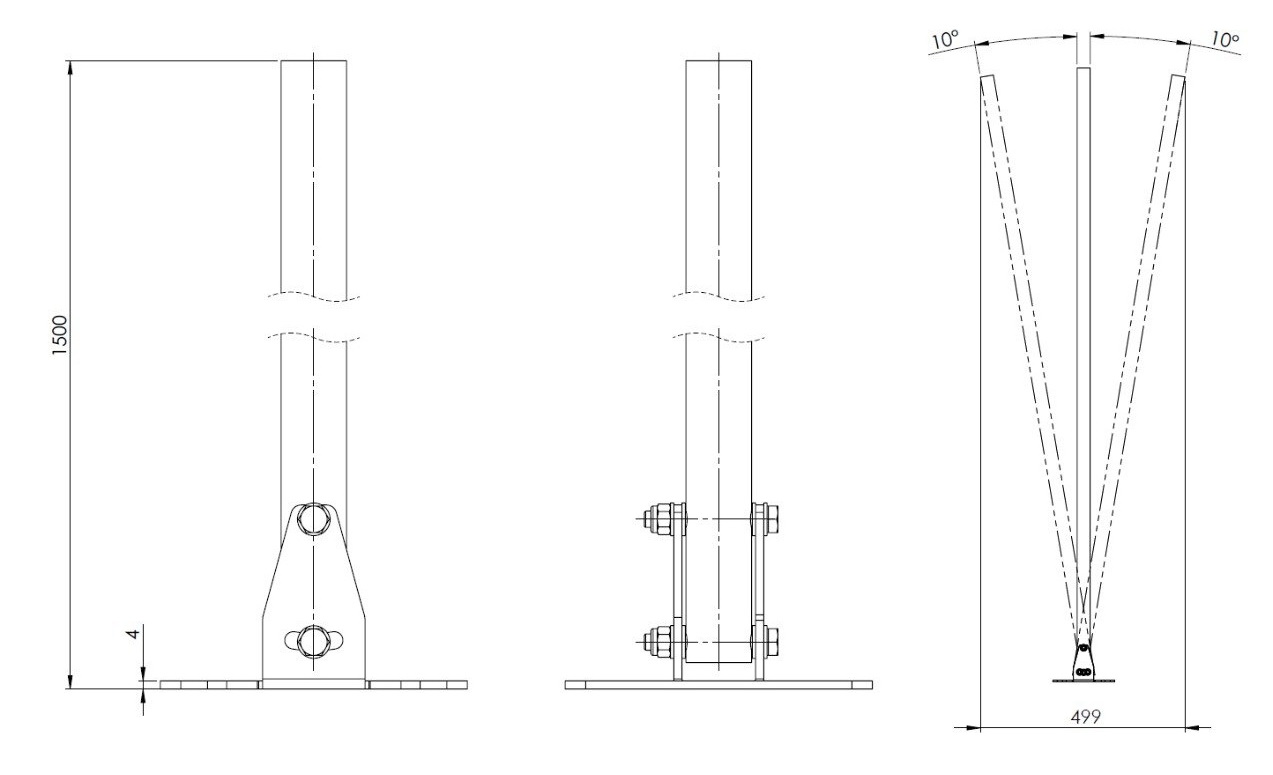

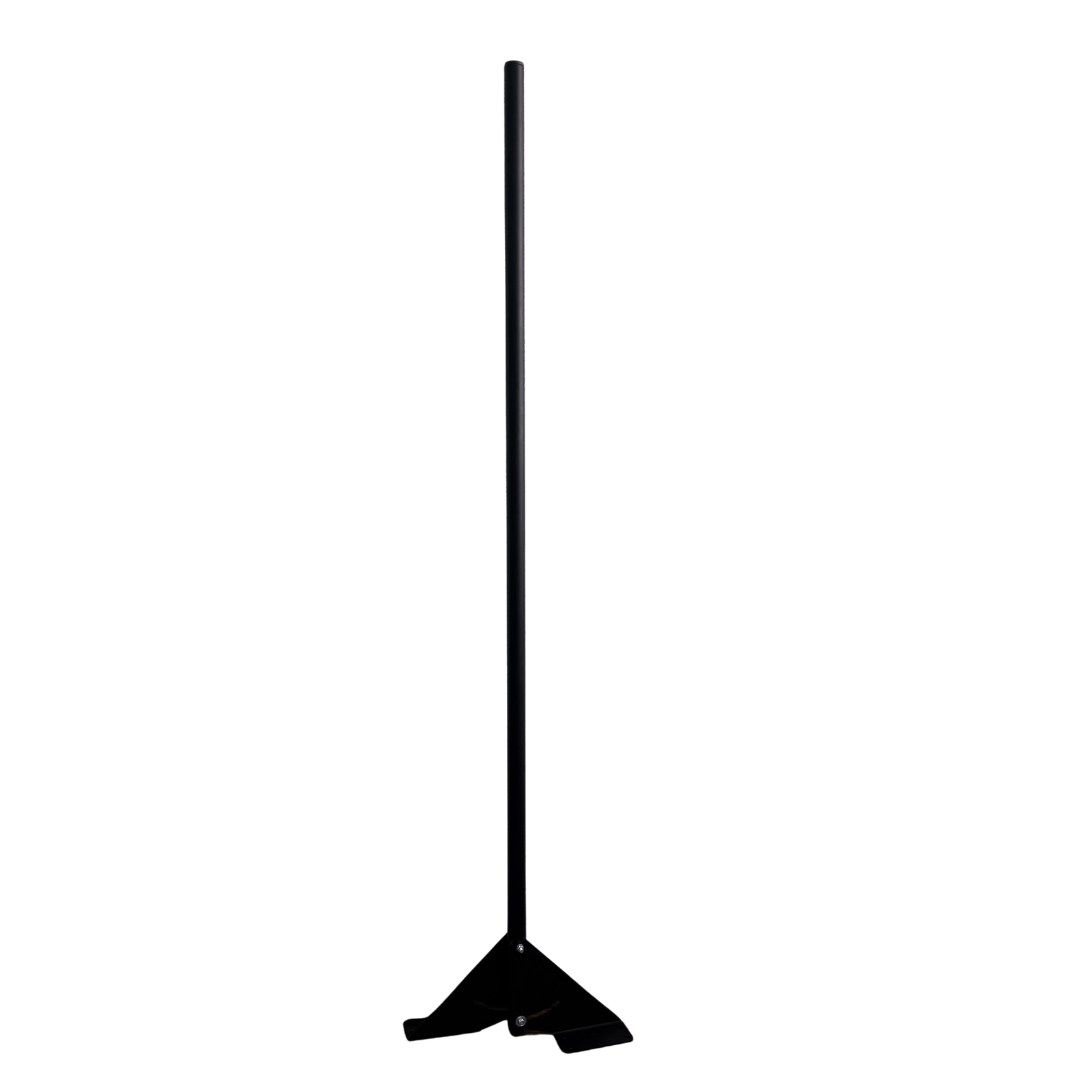

• Общая высота: 1500 мм

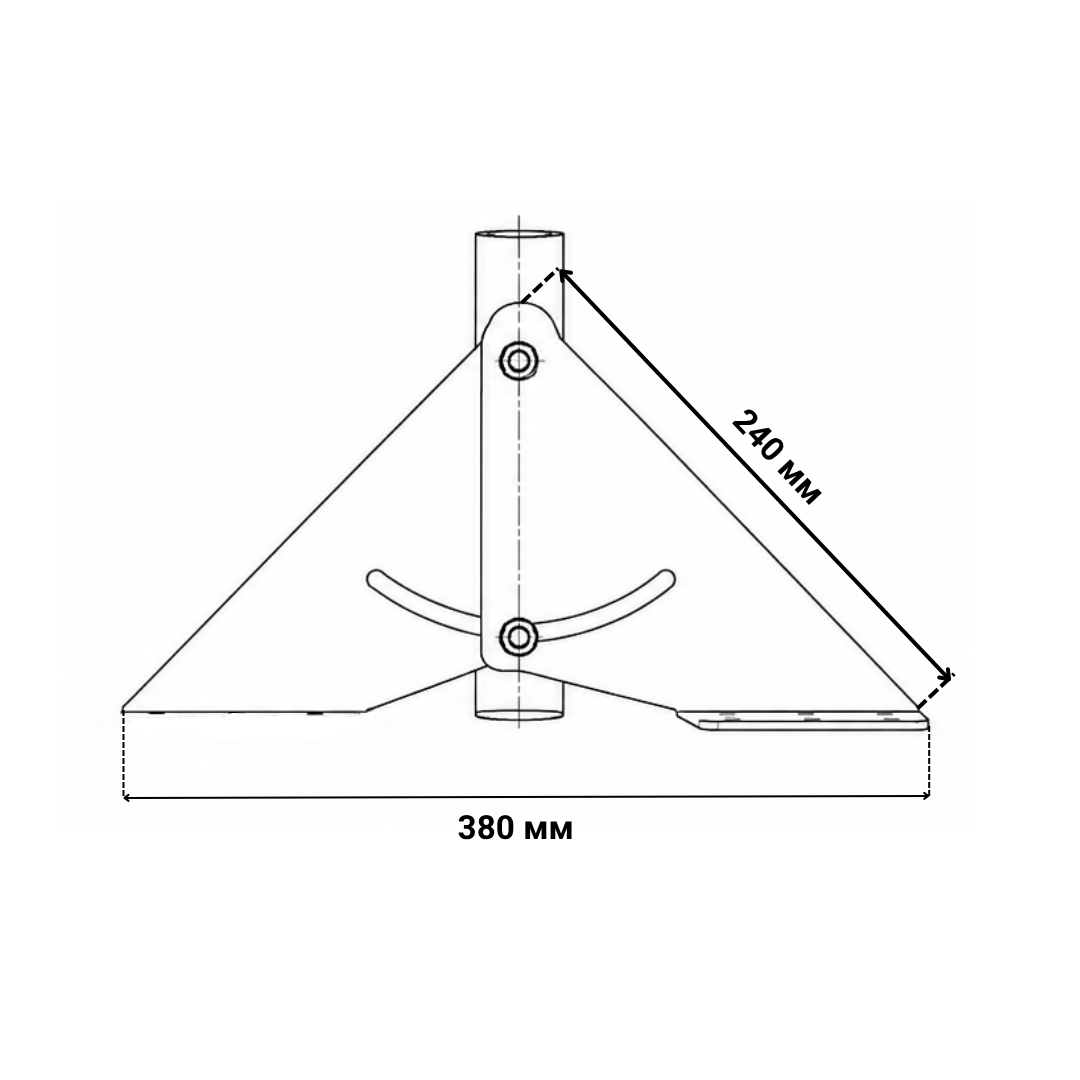

• Ширина основания: 380 мм

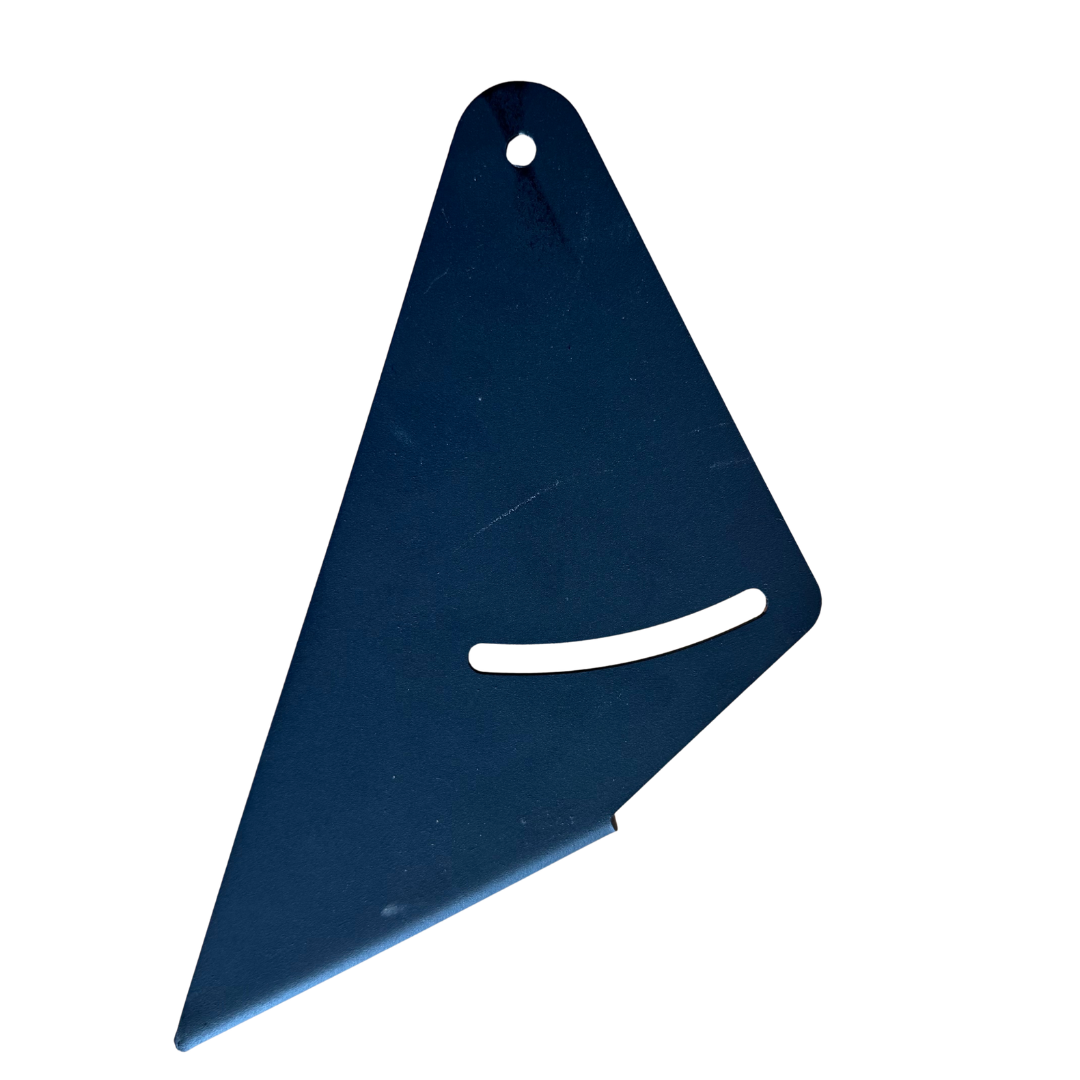

• Длина боковой опоры основания: 240 мм

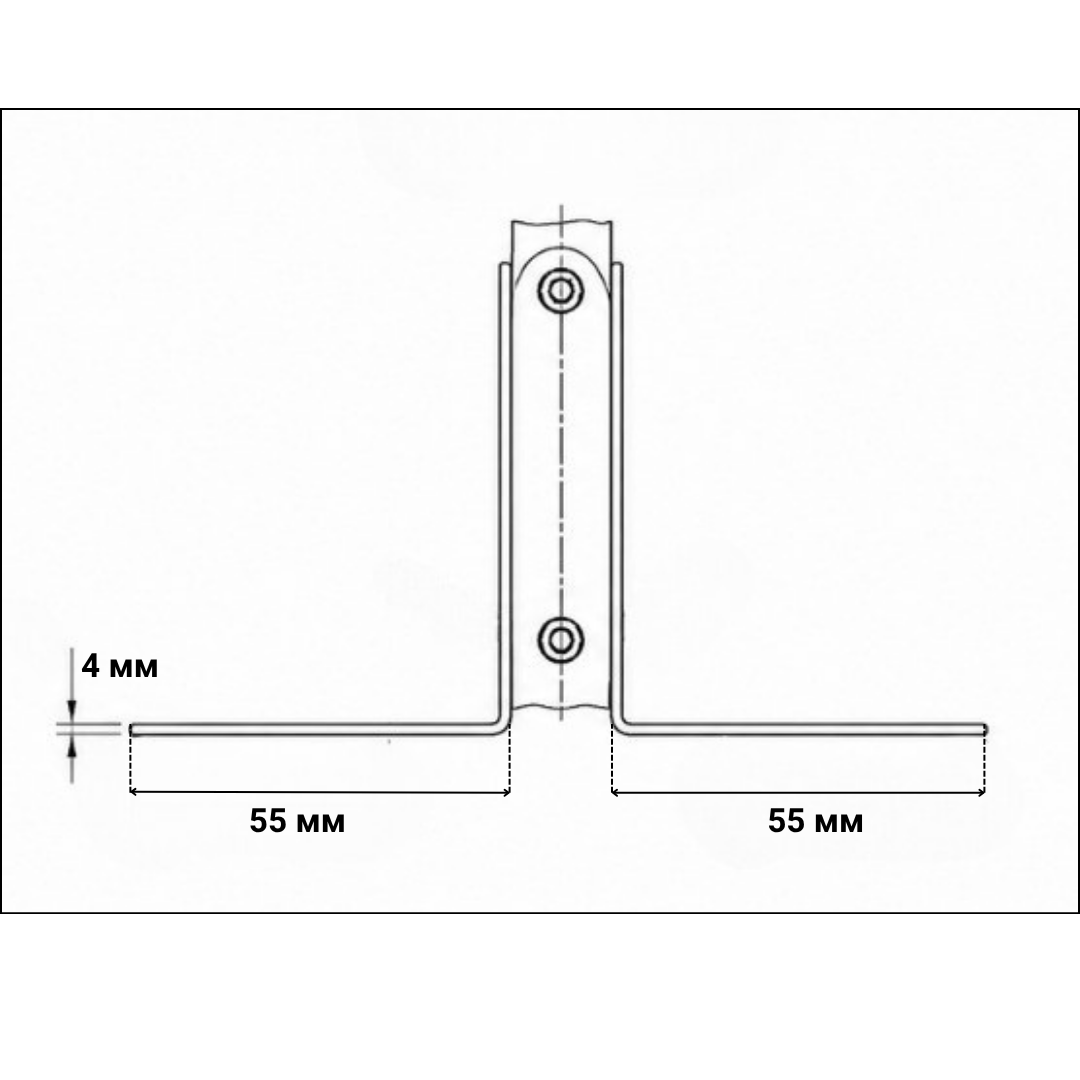

• Толщина металла основания: 4 мм
• Длина опорных лап: 55 мм

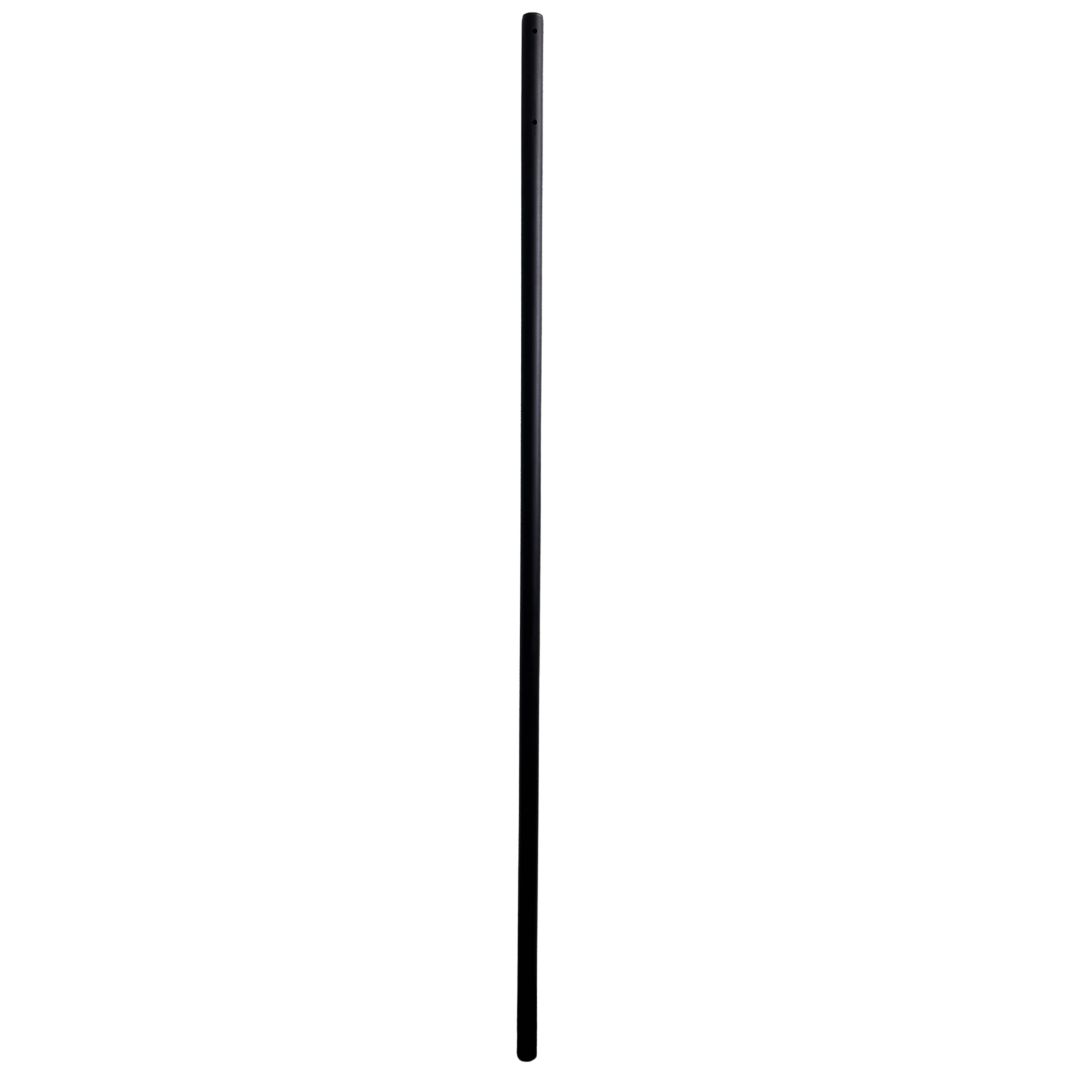

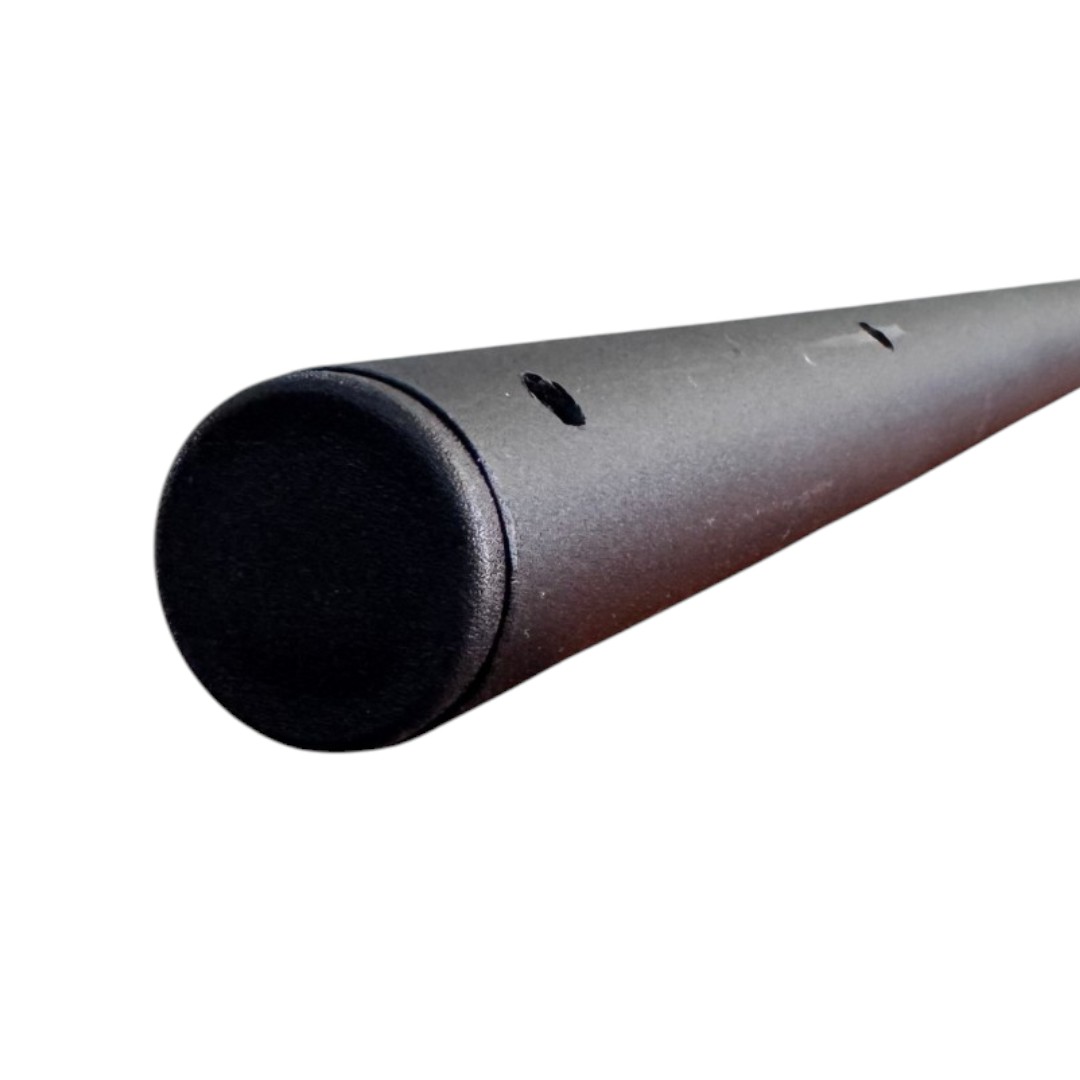

• Диаметр вертикальной трубы: Ø30 мм

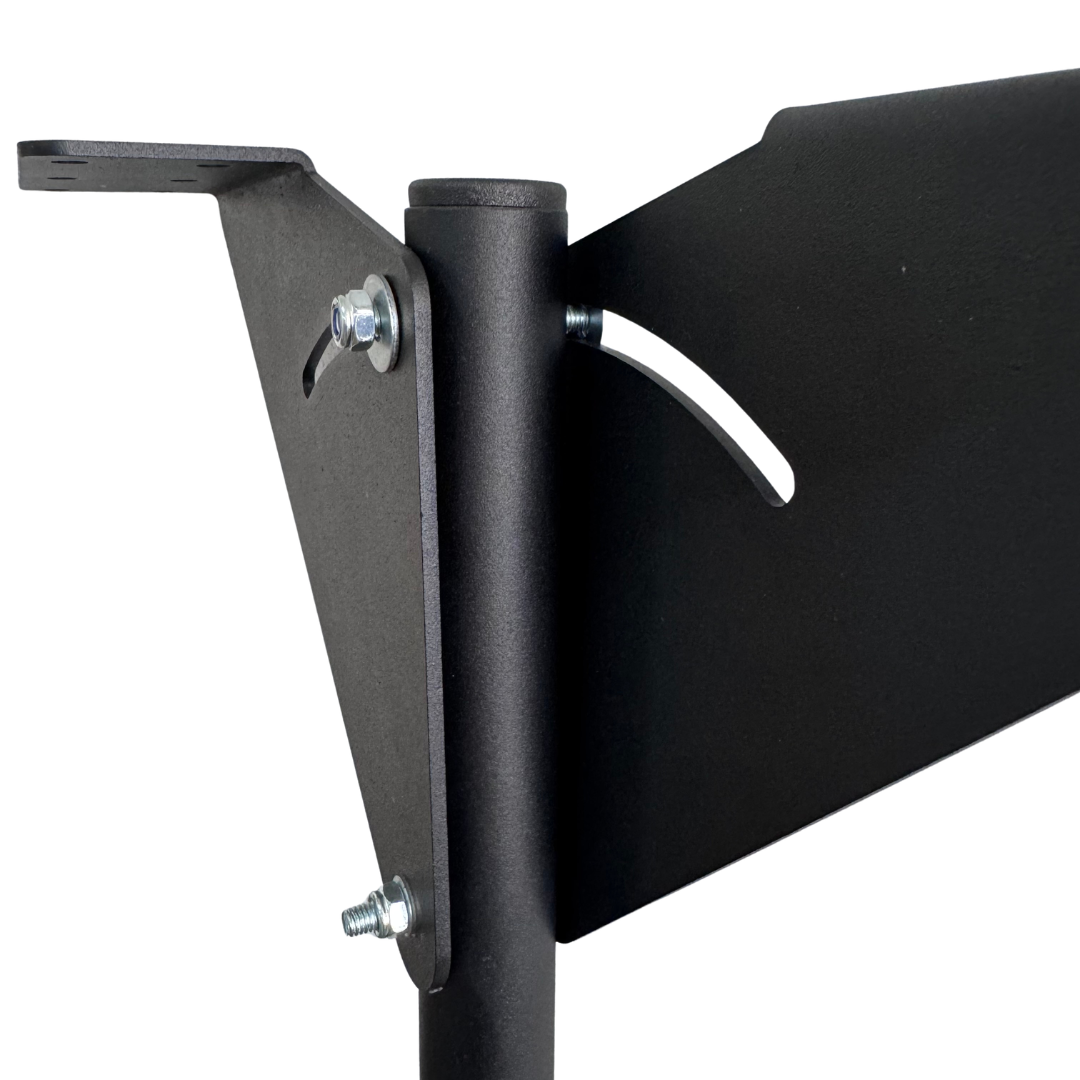

• Угол регулировки: 120°/180°

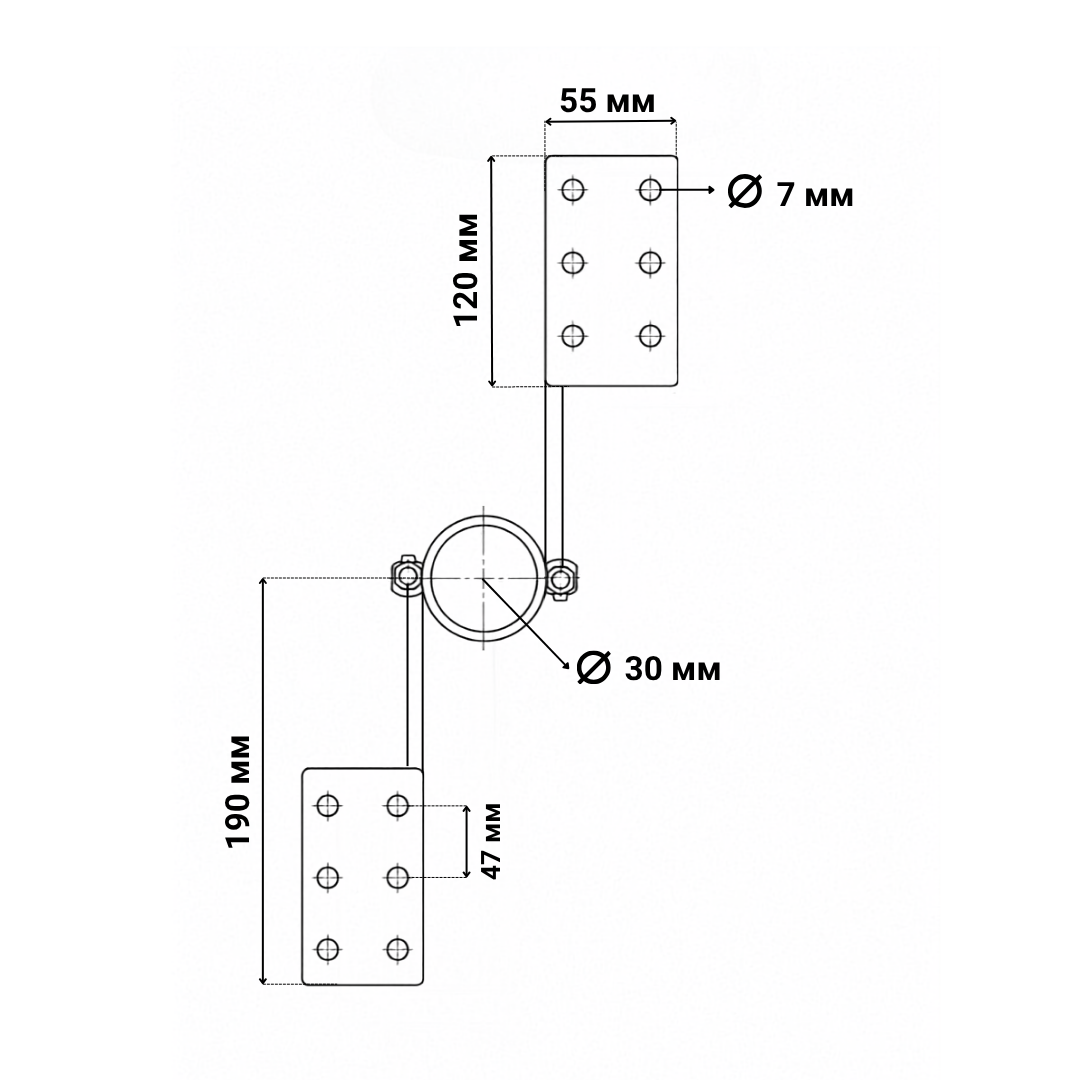

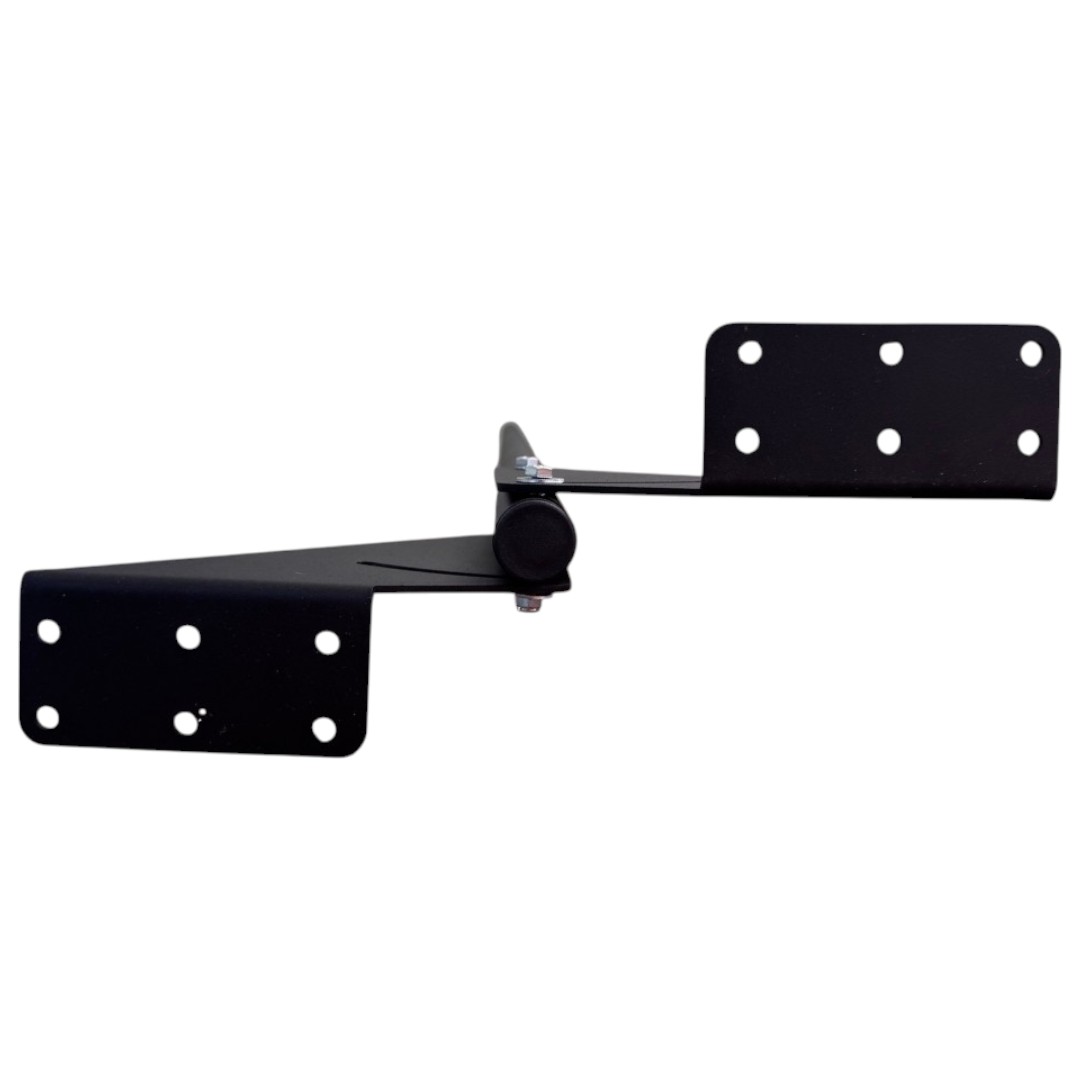

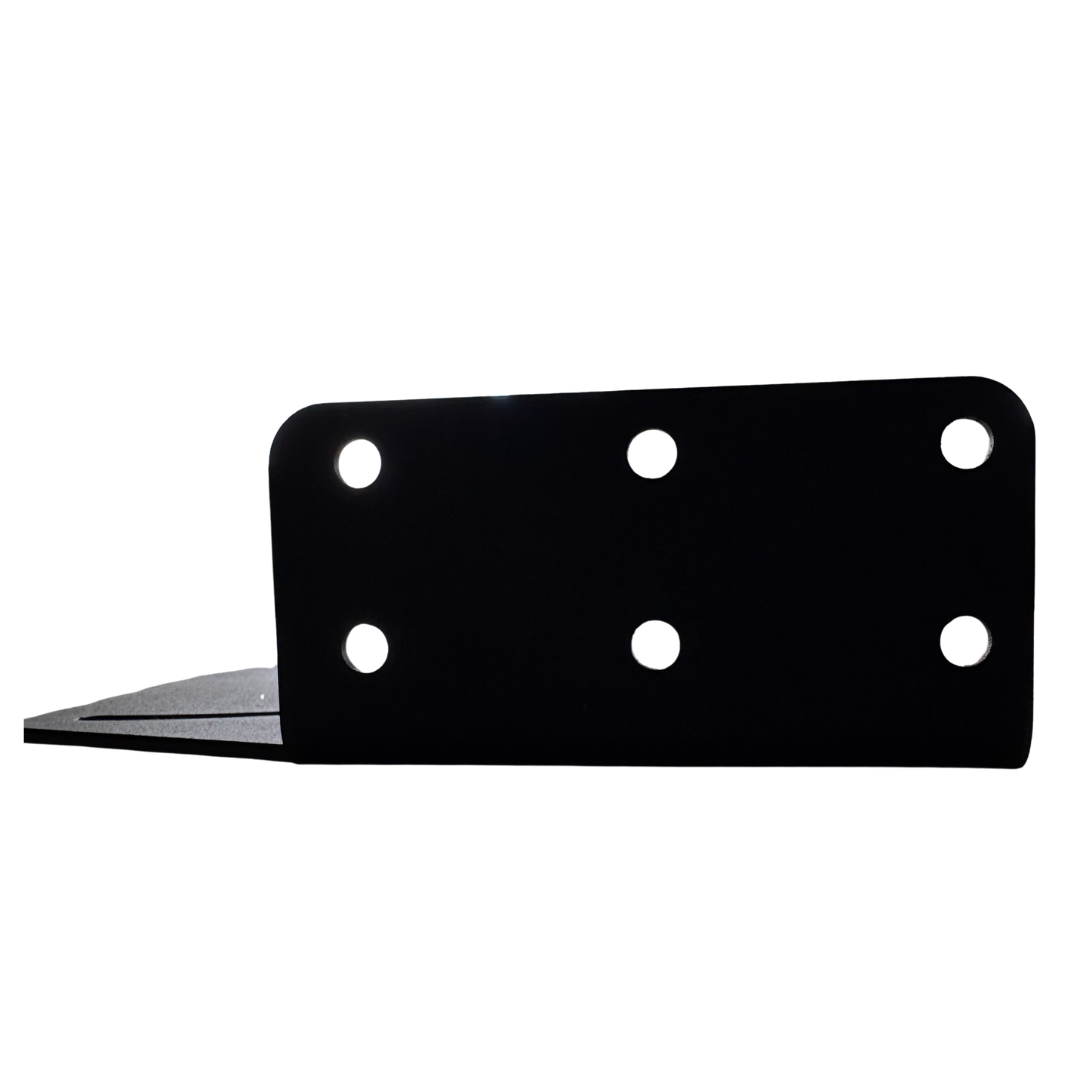

• Крепежные пластины: 120 × 55 мм
• Диаметр монтажных отверстий: Ø7 мм
• Количество отверстий на пластине: 6
• Расстояние между рядами монтажных отверстий: 47 мм

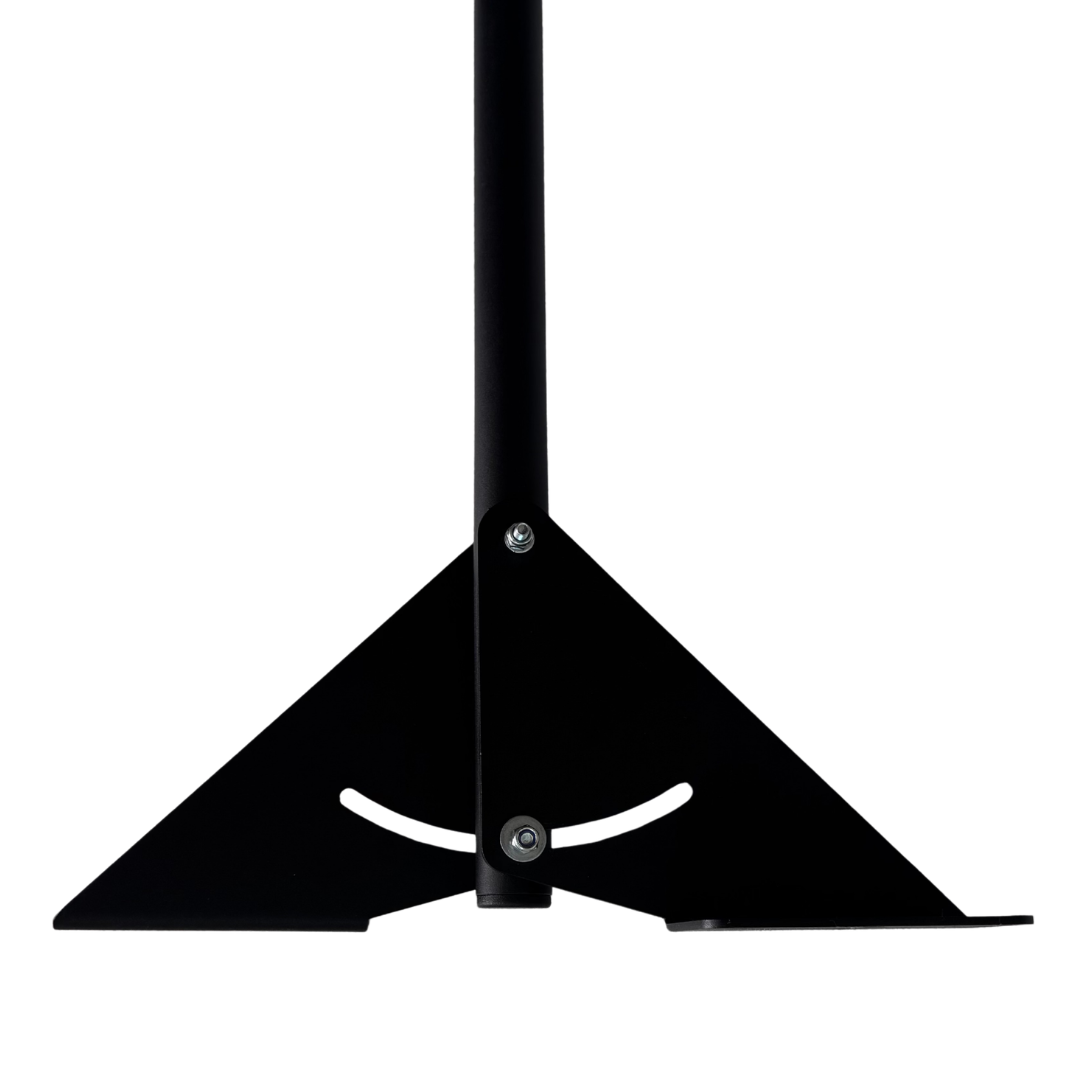

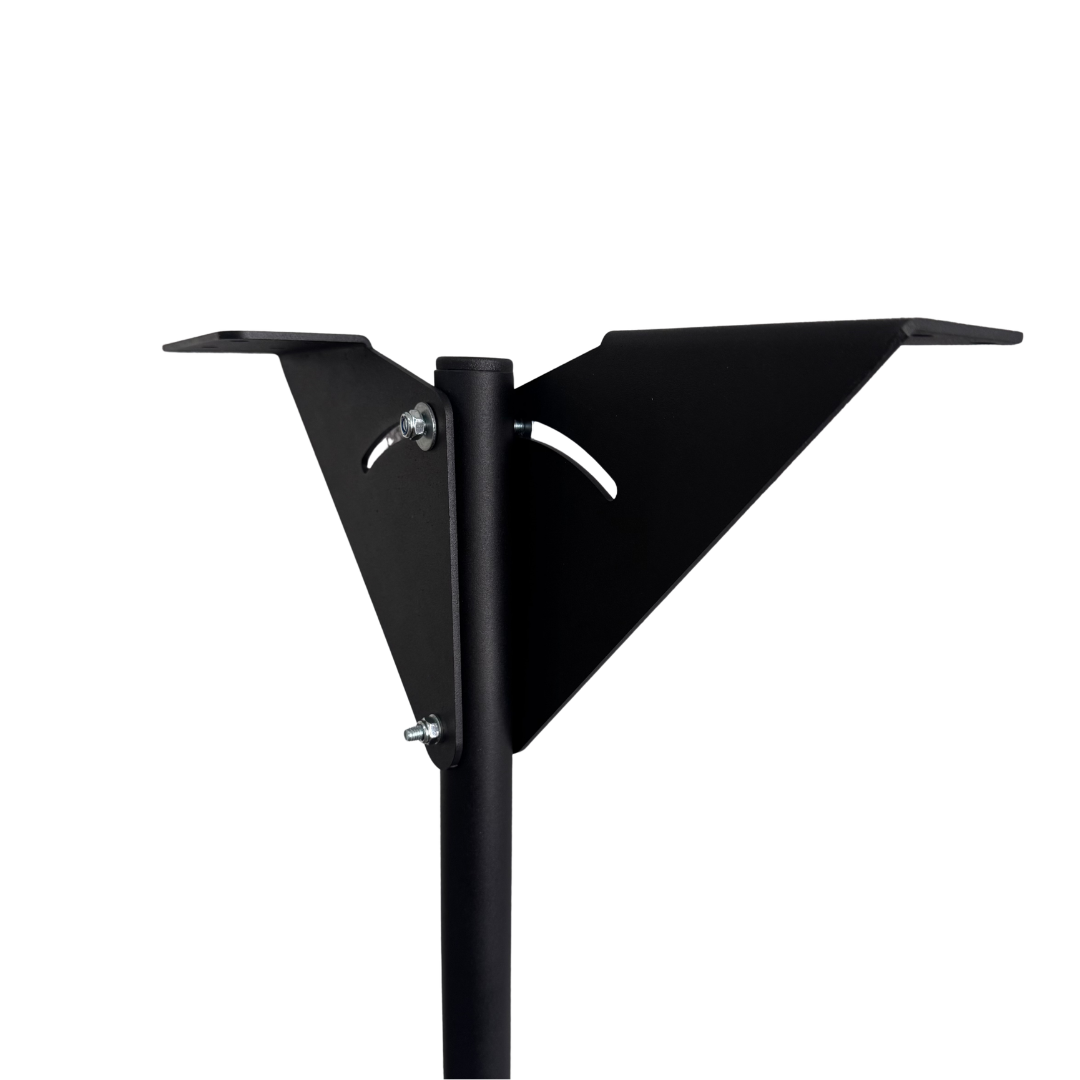

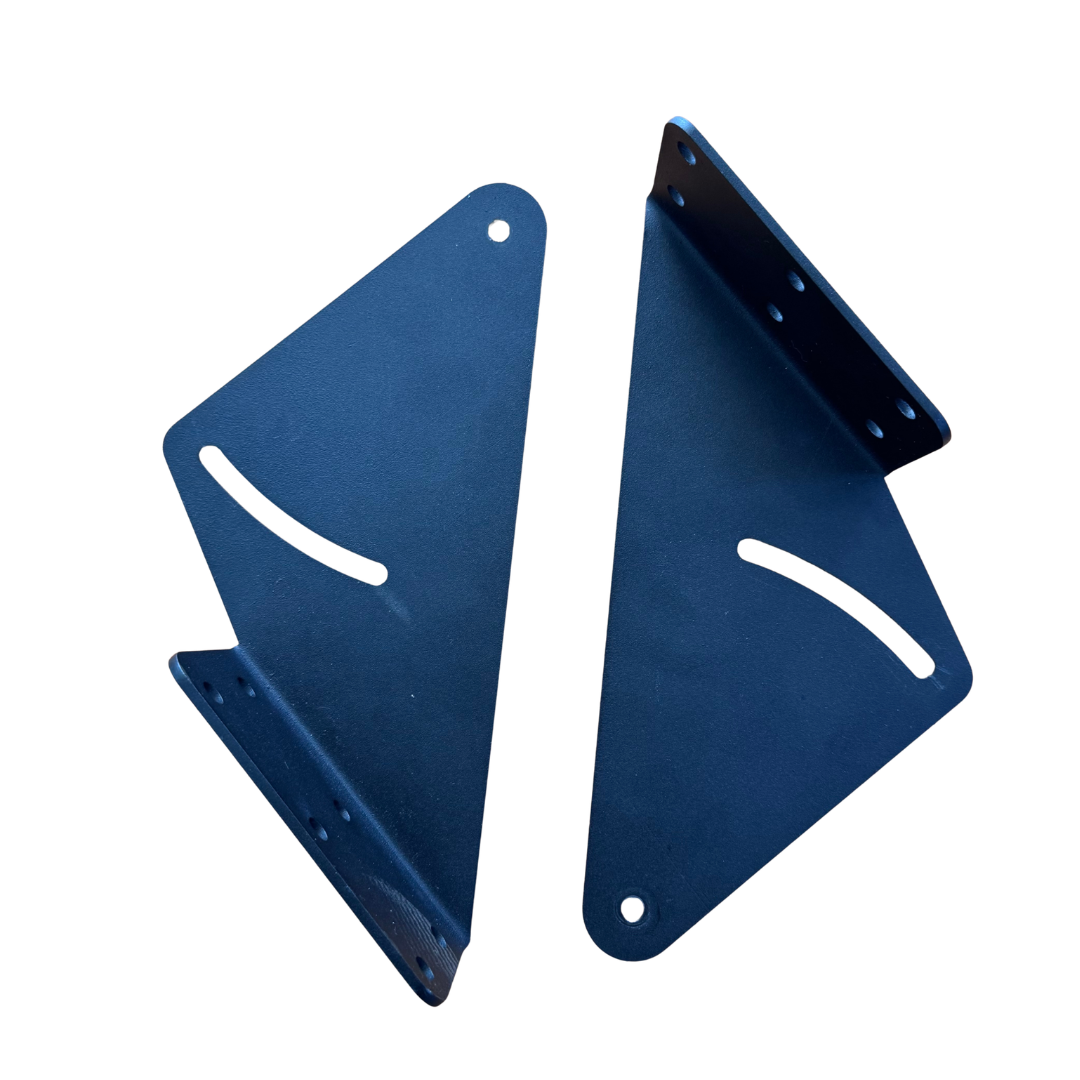

Регулируемая конструкция основания позволяет изменять положение опор и адаптировать кронштейн к месту установки.

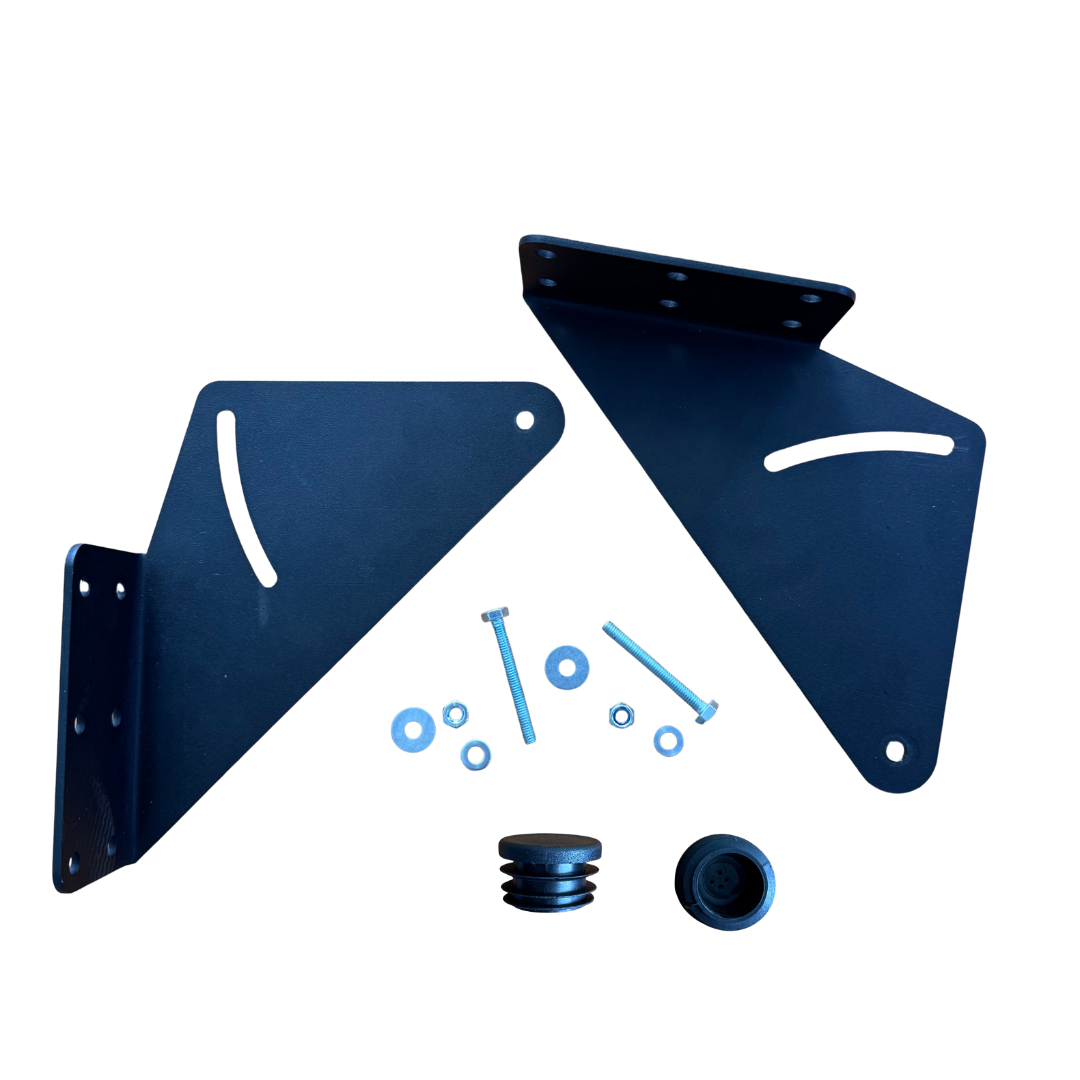

Комплектация

1. Кронштейн – 1 шт
2. Винт для крепления – 2 шт

Инструкция по монтажу кронштейна

1. Выберите место установки. Рекомендуется монтировать кронштейн на прочной горизонтальной поверхности – крыше, бетонной плите, металлической конструкции или другом основании, способном выдерживать вес оборудования и ветровую нагрузку.
2. Установите основание кронштейна. Раскройте регулируемые опоры и установите их в положение, обеспечивающее максимальную устойчивость конструкции.
3. Закрепите кронштейн. Через монтажные отверстия в опорах зафиксируйте основание крепежом, соответствующим типу поверхности. Тип анкеров, болтов или другого крепежа подбирается в зависимости от материала основания.
4. Проверьте вертикальность стойки. Перед окончательной затяжкой креплений выровняйте трубу вертикально. Регулируемая конструкция позволяет корректировать положение стойки.

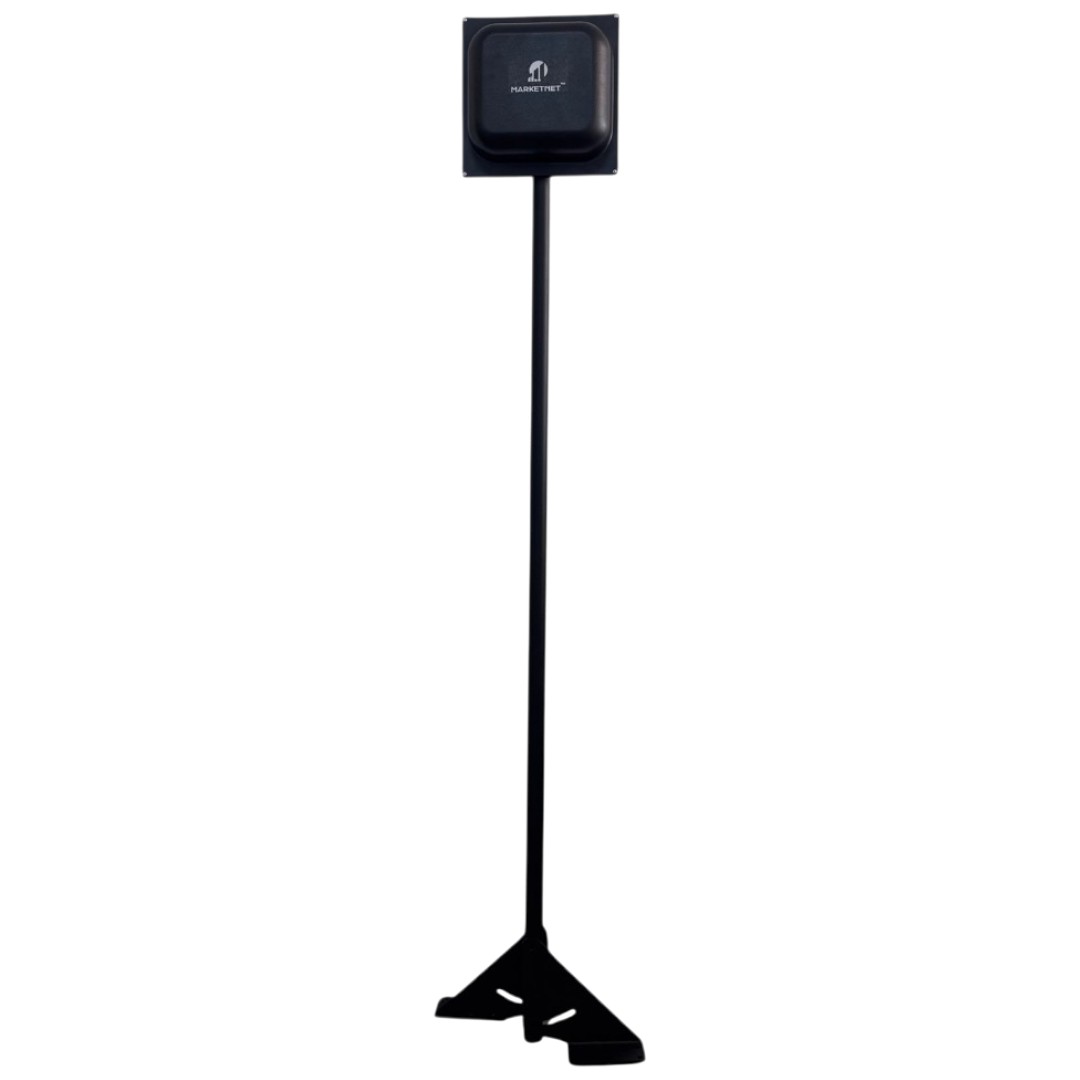

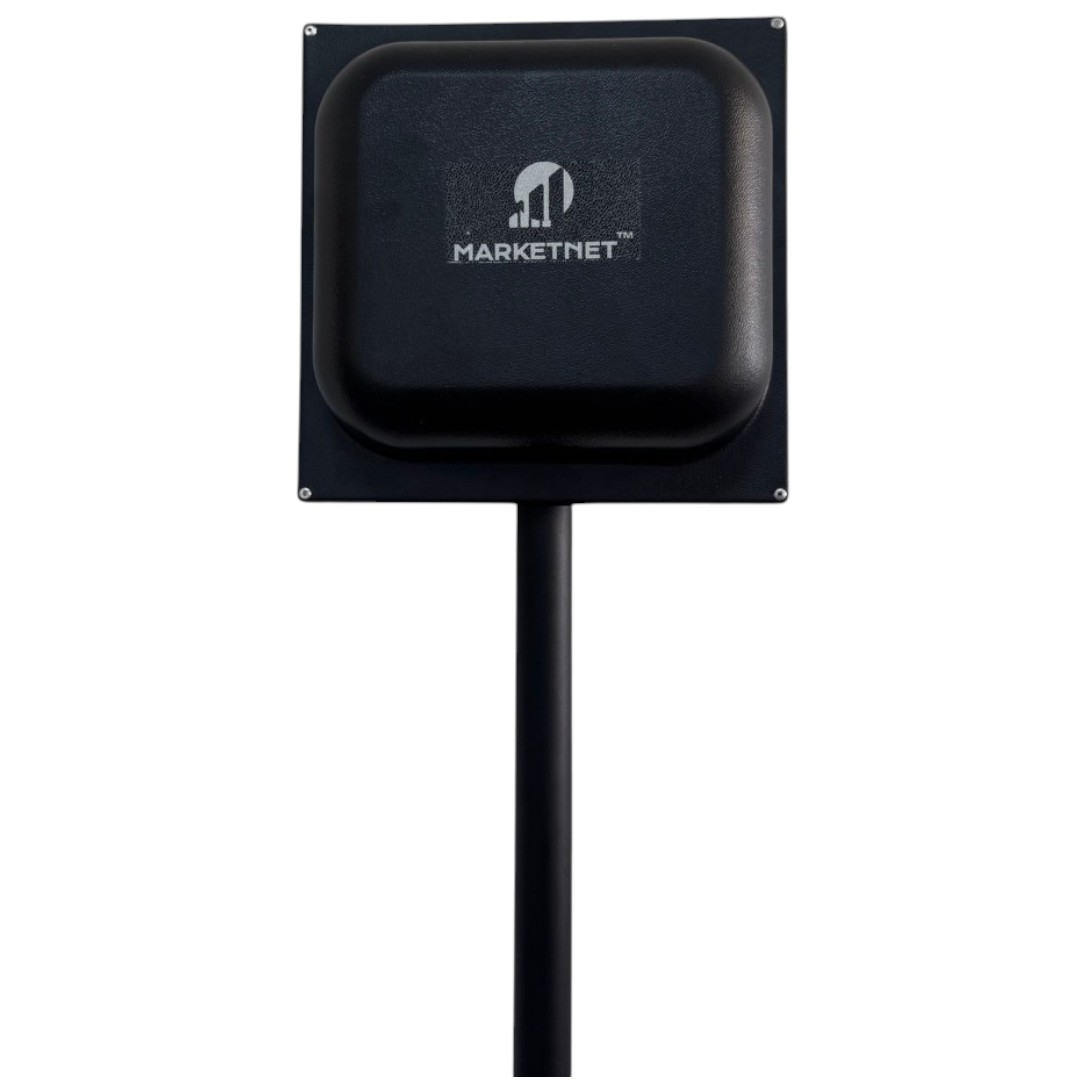

5. Установите антенну. Закрепите наружную 4G/5G, LTE или GSM антенну на трубе Ø30 мм с помощью штатного крепления антенны. При необходимости на кронштейне также устанавливается совместимое оборудование системы усиления сигнала.
6. Выполните настройку антенны. Для направленной антенны постепенно изменяйте ее направление в сторону базовой станции и контролируйте параметры сигнала на роутере, модеме или измерительном оборудовании.
7. Зафиксируйте оборудование. После определения оптимального направления окончательно затяните крепления антенны и кронштейна. Антенный кабель закрепите вдоль стойки так, чтобы он не создавал дополнительной нагрузки на разъем антенны.

Важно: сам кронштейн не усиливает радиосигнал. Улучшение качества приема достигается благодаря правильному размещению антенны – выше локальных препятствий и с возможностью более точного направления на базовую станцию.
