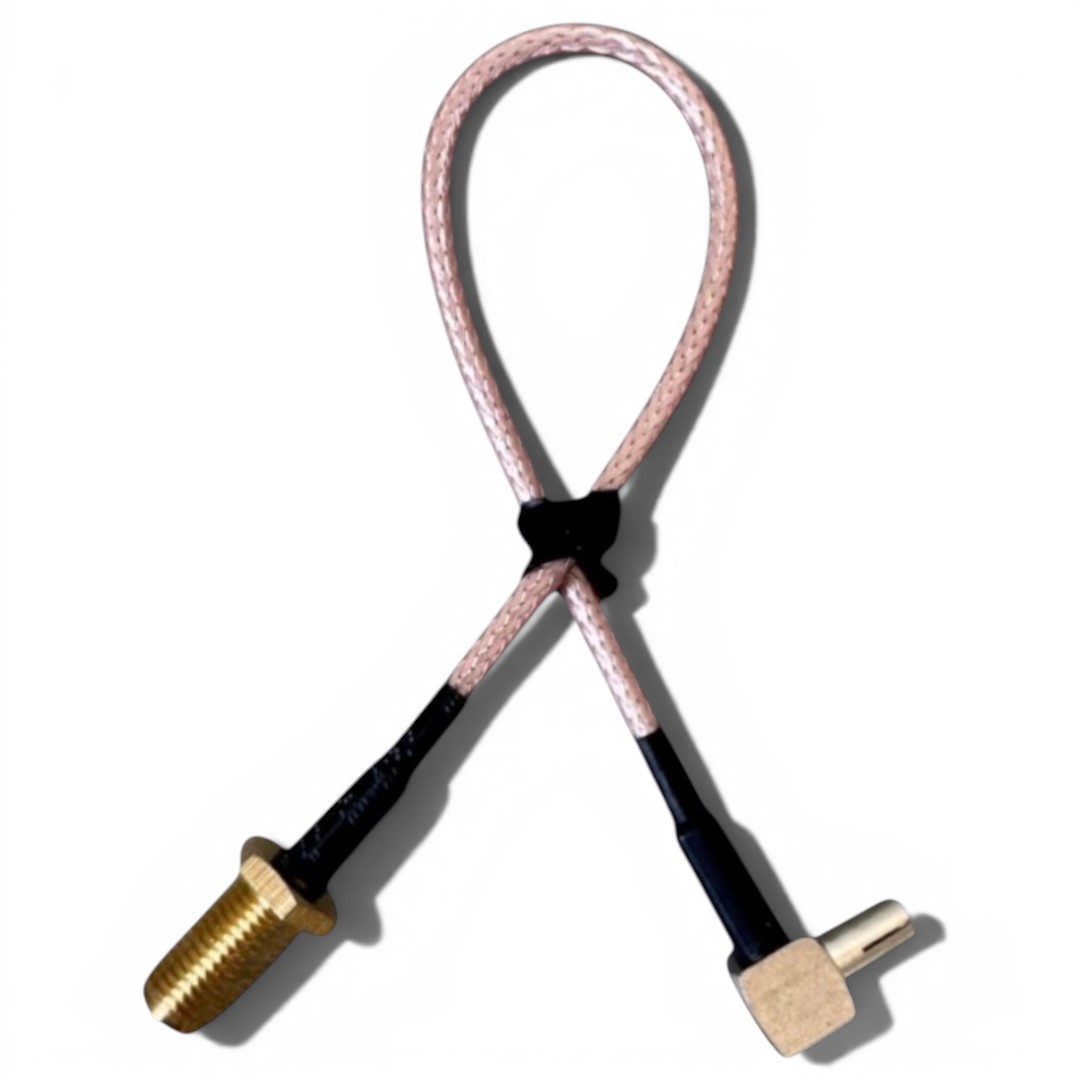

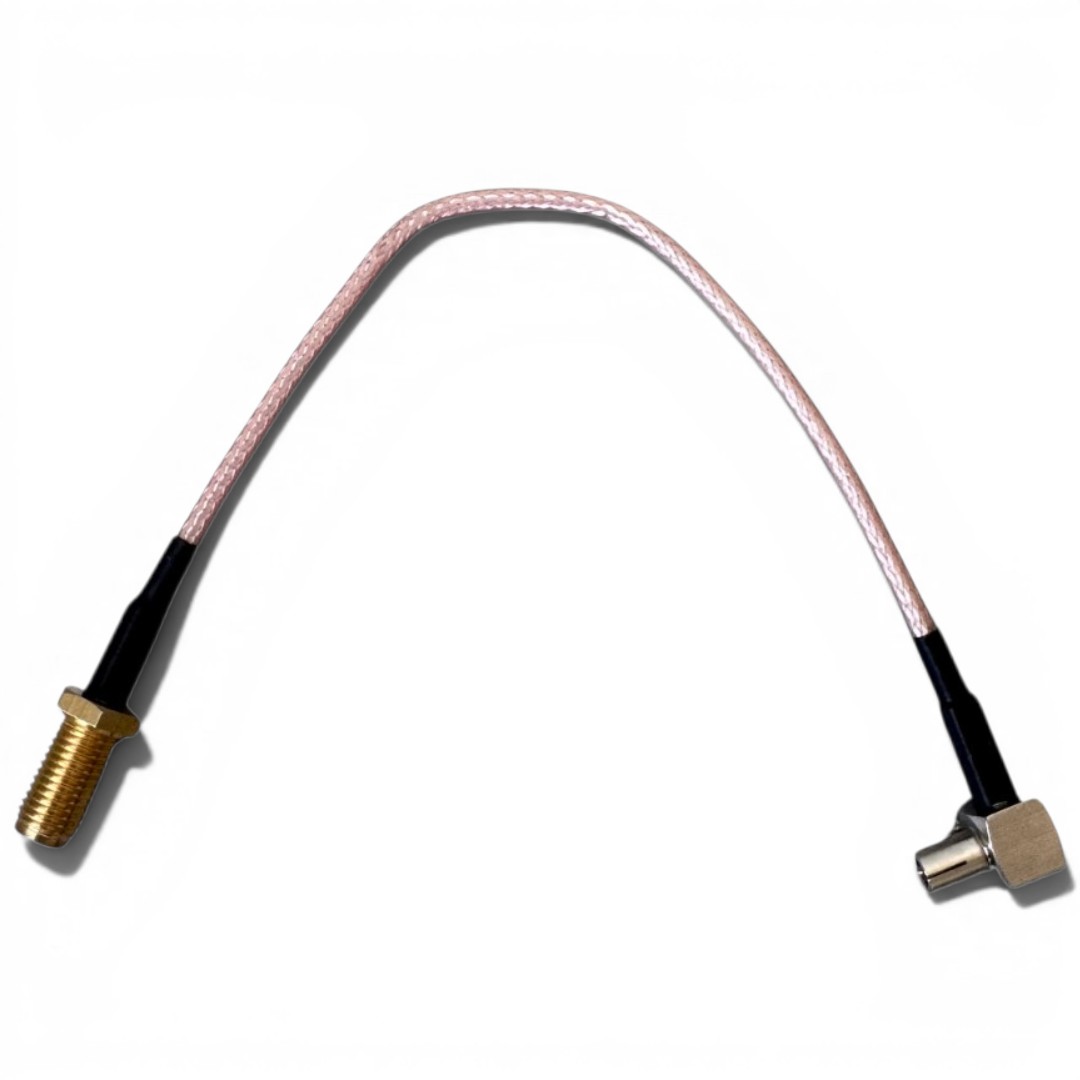

Антенний адаптер (pigtail) SMA Female – TS-9

Антенний перехідник pigtail SMA Female – TS-9 є необхідним елементом для підключення повнорозмірних зовнішніх антен до компактних мобільних модемів і роутерів, оснащених мініатюрними портами TS-9. У практичному використанні такий антенний адаптер TS-9 дозволяє поєднати професійні антени зі стандартним різьбовим інтерфейсом SMA з портативними пристроями, де безпосереднє підключення неможливе через різні типи роз’ємів. Саме тому перехідник TS-9 SMA стає обов’язковою ланкою між антеною та модемом.

Пігтейл дозволяє винести точку підключення назовні, зменшити механічне навантаження на порт пристрою та забезпечити стабільний радіочастотний контакт. Такий pigtail TS-9 широко застосовується для підсилення сигналу мобільного інтернету в автомобілях, будинках, офісах або віддалених локаціях, де важлива стабільність зв’язку. Роз'єми з'єднує компактний кабель TS-9 для модема, який дає змогу під’єднати зовнішню антену з високим коефіцієнтом підсилення. У поєднанні з відповідною антеною він працює як повноцінний адаптер для 4G антени, забезпечуючи ефективне приймання сигналу без втрати якості з’єднання.

Основні функції pigtail SMA Female – TS-9

• Підключення зовнішньої антени до пристрою з портом TS-9 – забезпечується сумісністю роз’ємів TS-9 (male) та SMA (female).
• Передача високочастотного сигналу без значних втрат – коаксіальний кабель 50 Ом відповідає стандартам RF-тракту.
• Узгодження різних типів антенних інтерфейсів – дозволяє використовувати SMA-антени з TS-9-пристроями.
• Зменшення механічного навантаження на порт модема – гнучкий кабель приймає на себе натяг важкого антенного кабелю.
• Винесення точки підключення у зручне місце – довжина 15 см дозволяє уникнути переломів і перекручування.

Особливості і переваги

• Компактна довжина для мінімальних втрат сигналу
• Гнучка конструкція для зручного монтажу в обмеженому просторі
• Стандартні роз’єми, сумісні з більшістю антен і кабелів
• Надійна фіксація TS-9 push-типу без різьби
• Підходить для стаціонарного й мобільного використання
• Не потребує налаштування – працює одразу після підключення

Сумісні пристрої

Роутери: Novatel Inseego M2100, Netgear Nighthawk M1 (MR1100), Novatel MiFi 8800L, ZTE MF79U, ZTE MF90, ZTE Neo MF287 plus, Huawei E5573Bs-320, Netgear Aircard AC815S, Huawei E5372s-32, Novatel MiFi 8000L, Novatel 7730L, Huawei e5573s-320, ZTE MF920U, Novatel MiFi 7000, ZTE MF920, Netgear Nighthawk M2 (MR2100), Huawei E8372h-153, Novatel Wireless MiFi 6620L, Huawei E5573Cs-322, Huawei E5372Ts-32, ZTE MF971, Olax G5018, ZTE MF970, ZTE MF920V/VS, Huawei E5375-65С7, Huawei E5577s-321, Huawei E5577Cs-321, Huawei E5573Cs-609

Антени: MARKETNET Maxi MIMO SMA потужністю 2 х 24 dBi, MARKETNET T800 MIMO SMA 2 х 21 dBi, MARKETNET Square SMA 21 dBi

Технічні характеристики pigtail SMA Female – TS-9

• Тип виробу: антенний адаптер (pigtail)

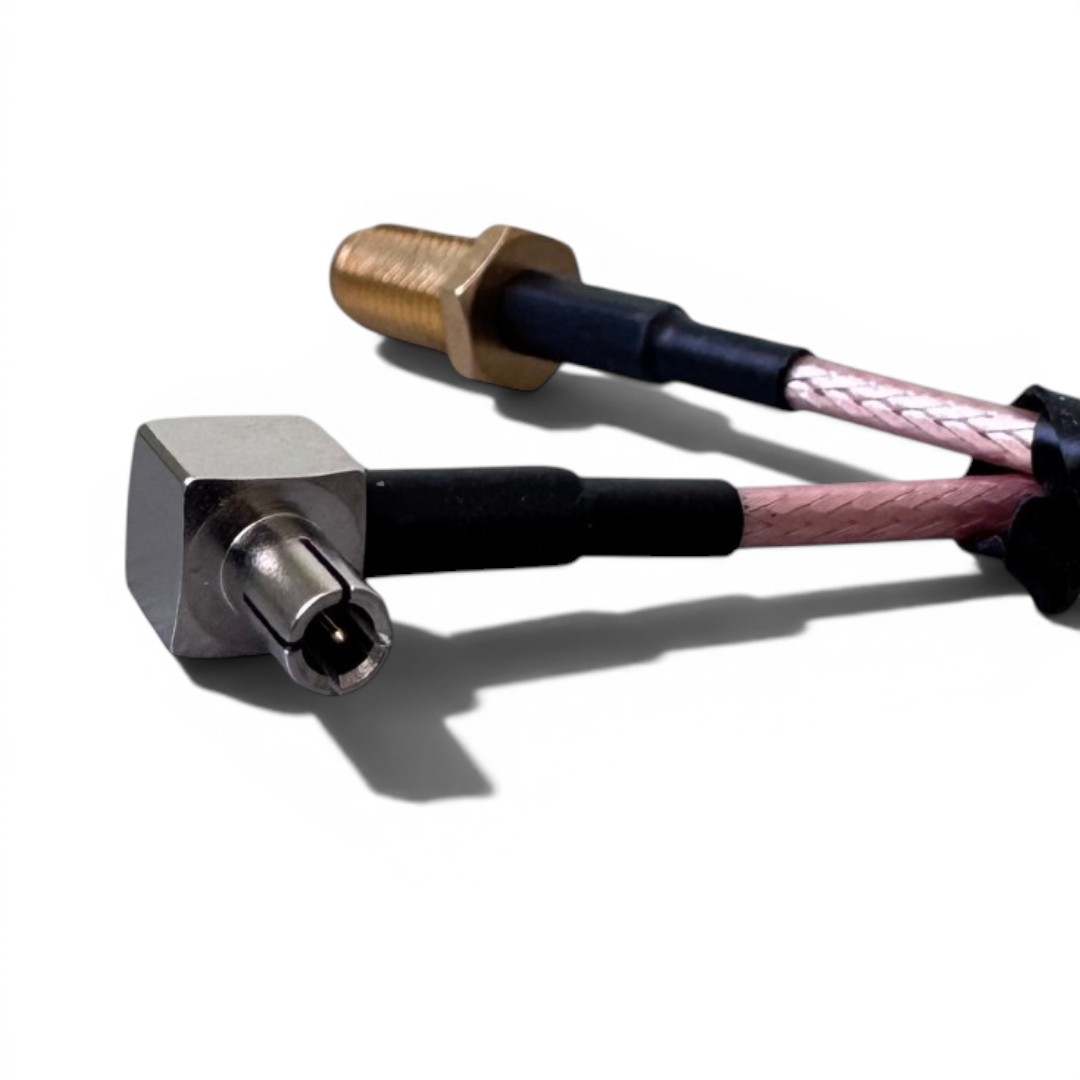

• Роз’єм 1: TS-9 (штекер)

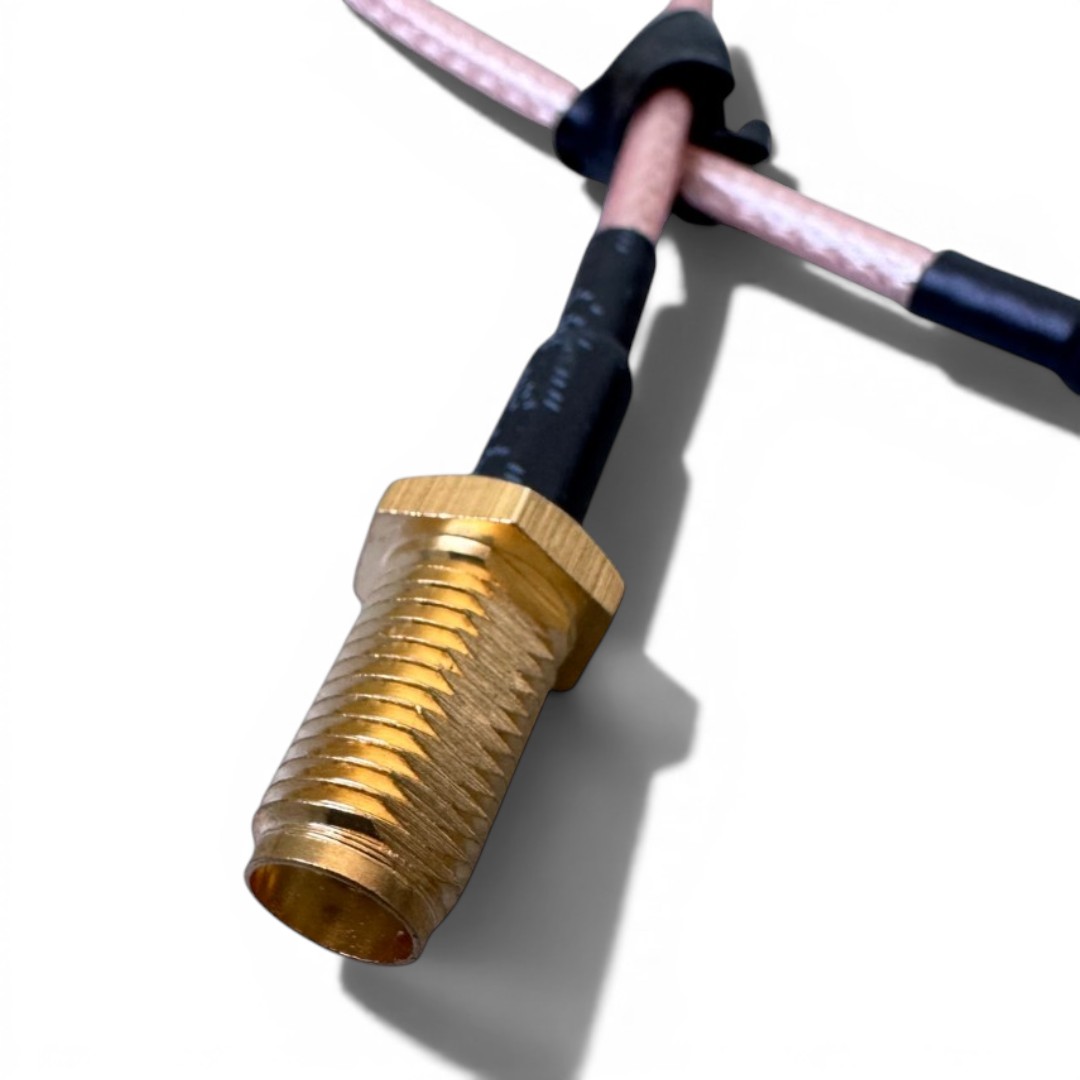

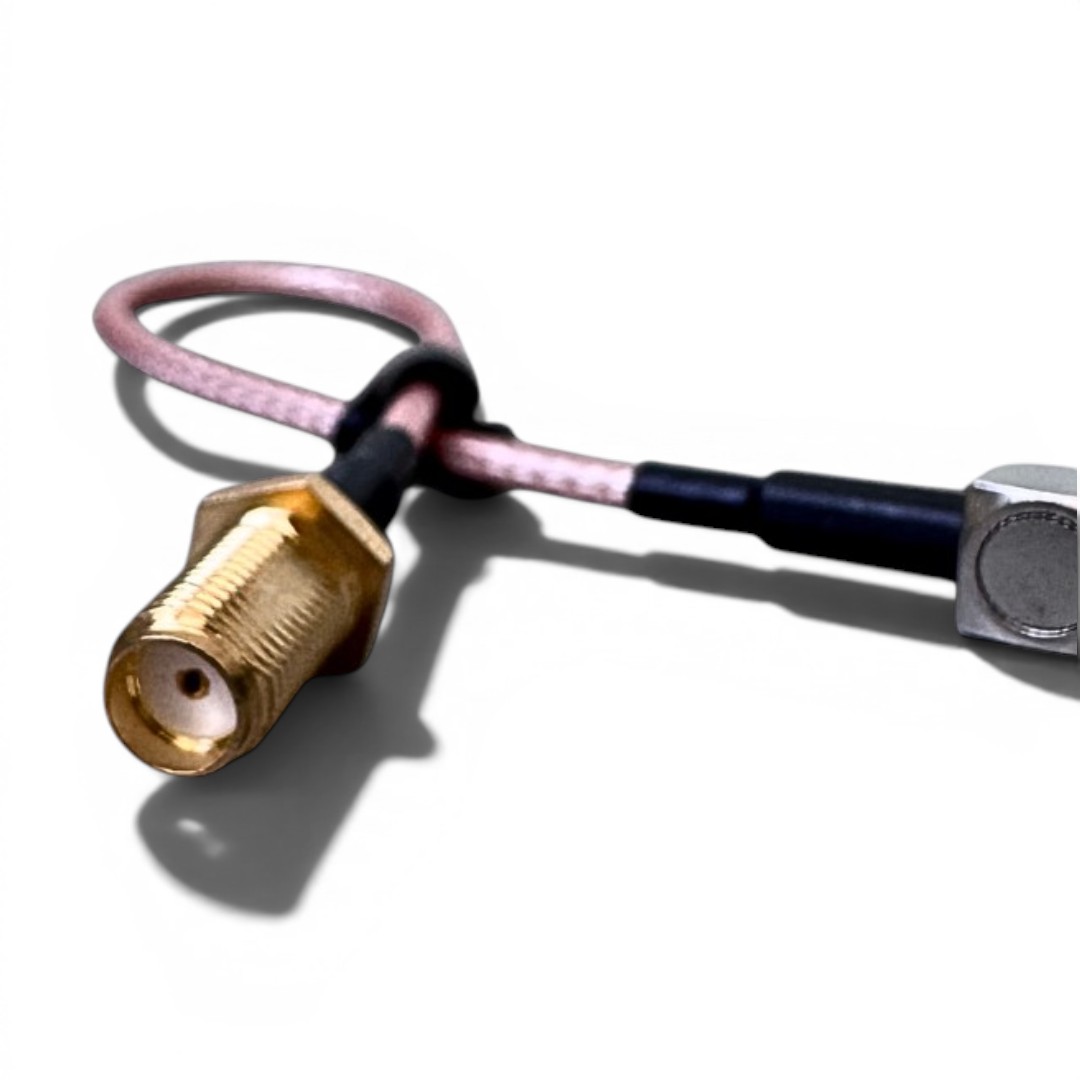

• Роз’єм 2: SMA female (гніздо)
• Хвильовий опір: 50 Ом
• Тип кабелю: коаксіальний (RF)
• Довжина кабелю: 15 см
• Частотний діапазон: до ~6 ГГц
• Сумісність стандартів: GSM / 3G / LTE / 4G / 5G / Wi-Fi

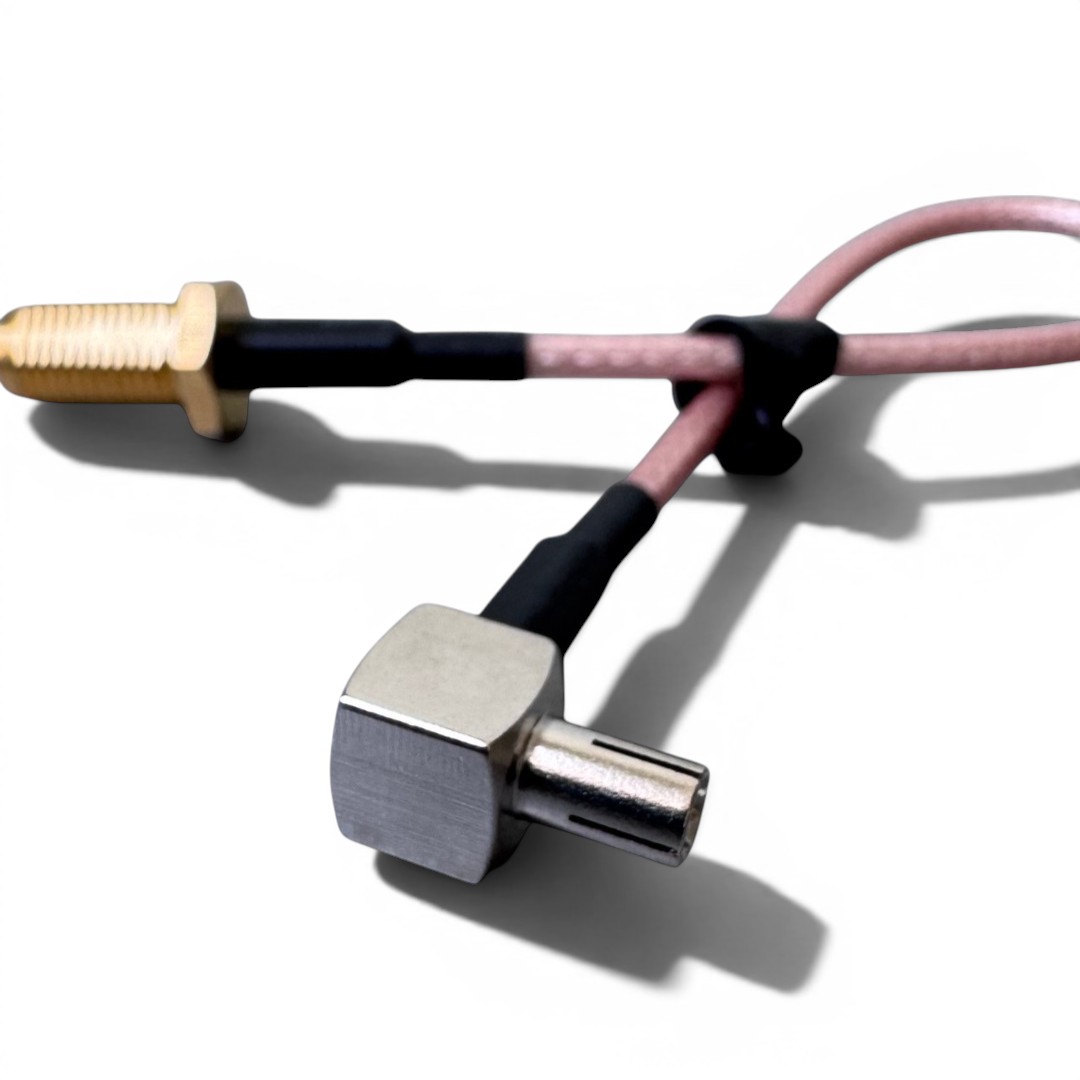

• Конструкція роз’єму TS-9: push-on (без різьби)
• Призначення: підключення зовнішніх антен до модемів і роутерів
