Конектор N-type male – це професійний ВЧ роз'єм N male з хвильовим опором 50 Ом, призначений для монтажу на коаксіальний кабель та підключення антен, репітерів і радіообладнання. Забезпечує стабільний контакт, низькі втрати сигналу та надійне різьбове з'єднання в умовах зовнішньої експлуатації.
83 грн
Конектор N-type male – це професійний ВЧ роз'єм N male з хвильовим опором 50 Ом, призначений для монтажу на коаксіальний кабель та підключення антен, репітерів і радіообладнання. Забезпечує стабільний контакт, низькі втрати сигналу та надійне різьбове з'єднання в умовах зовнішньої експлуатації.

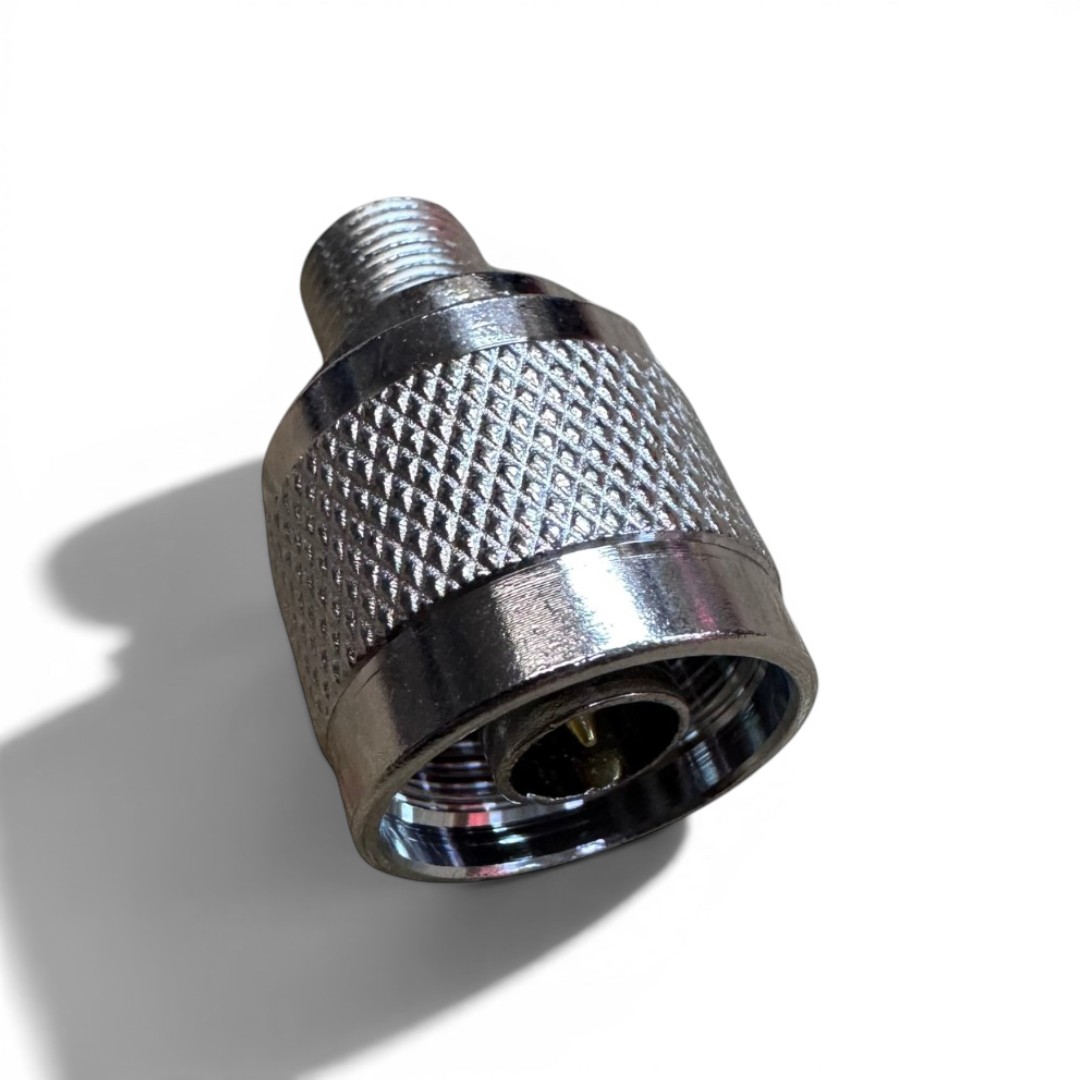

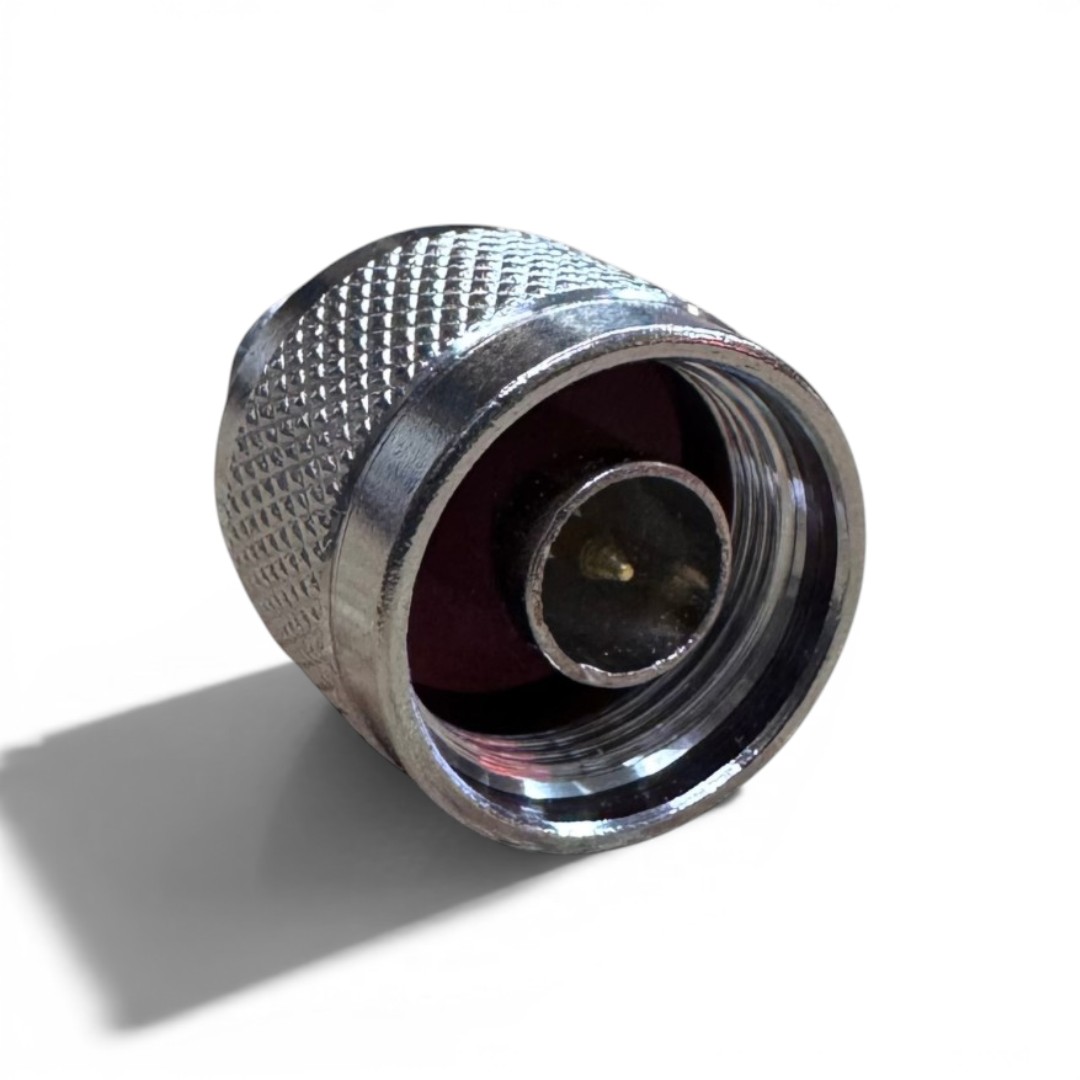

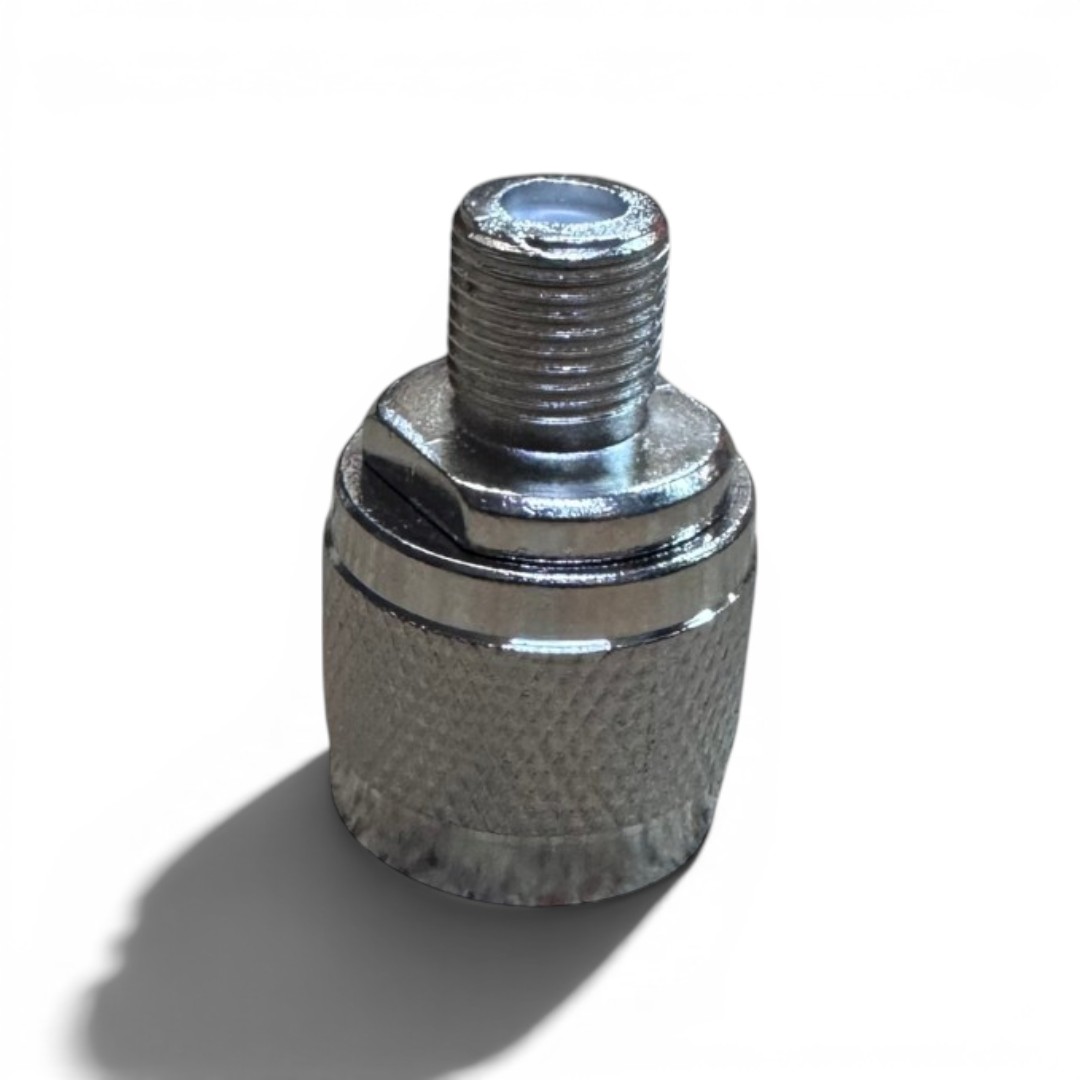

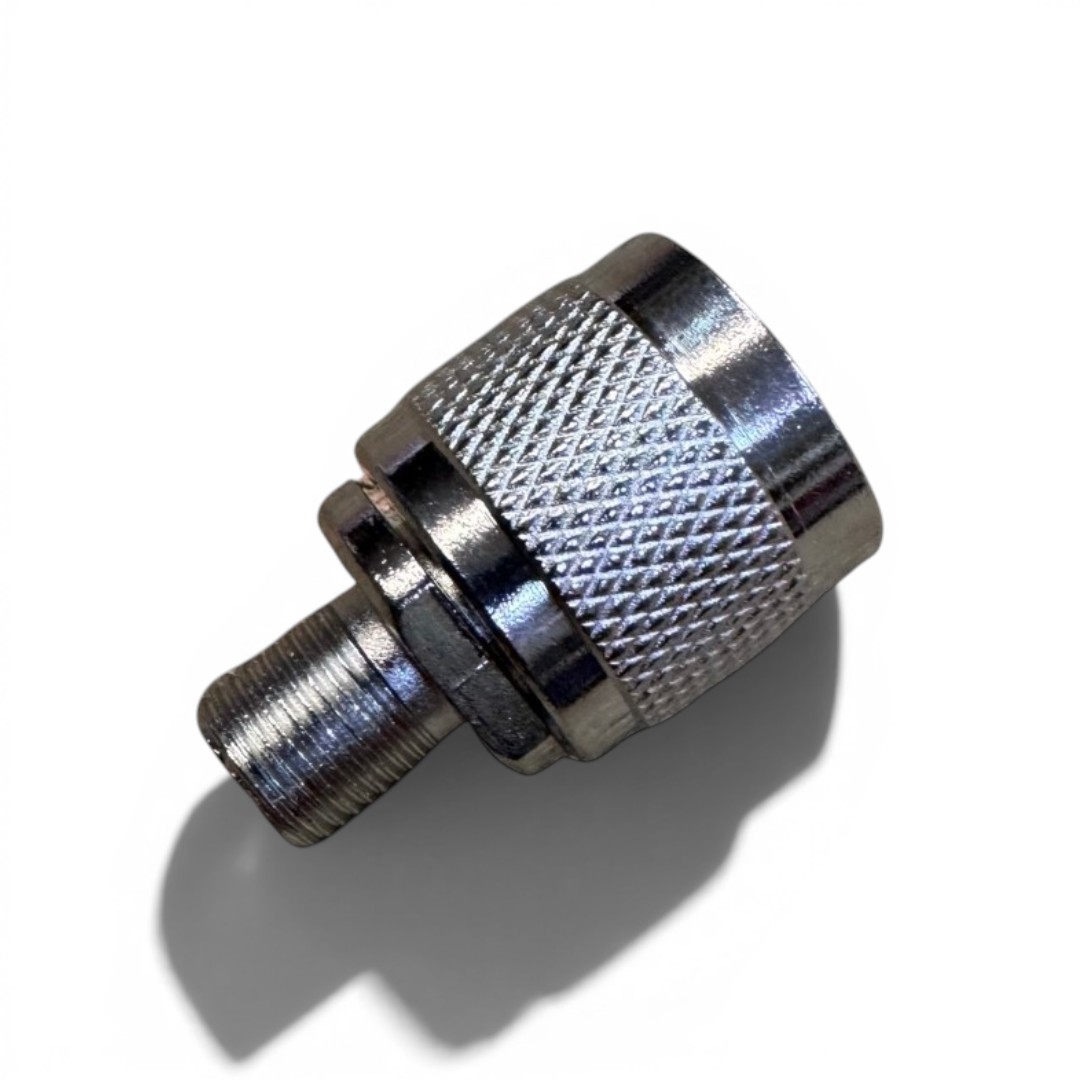

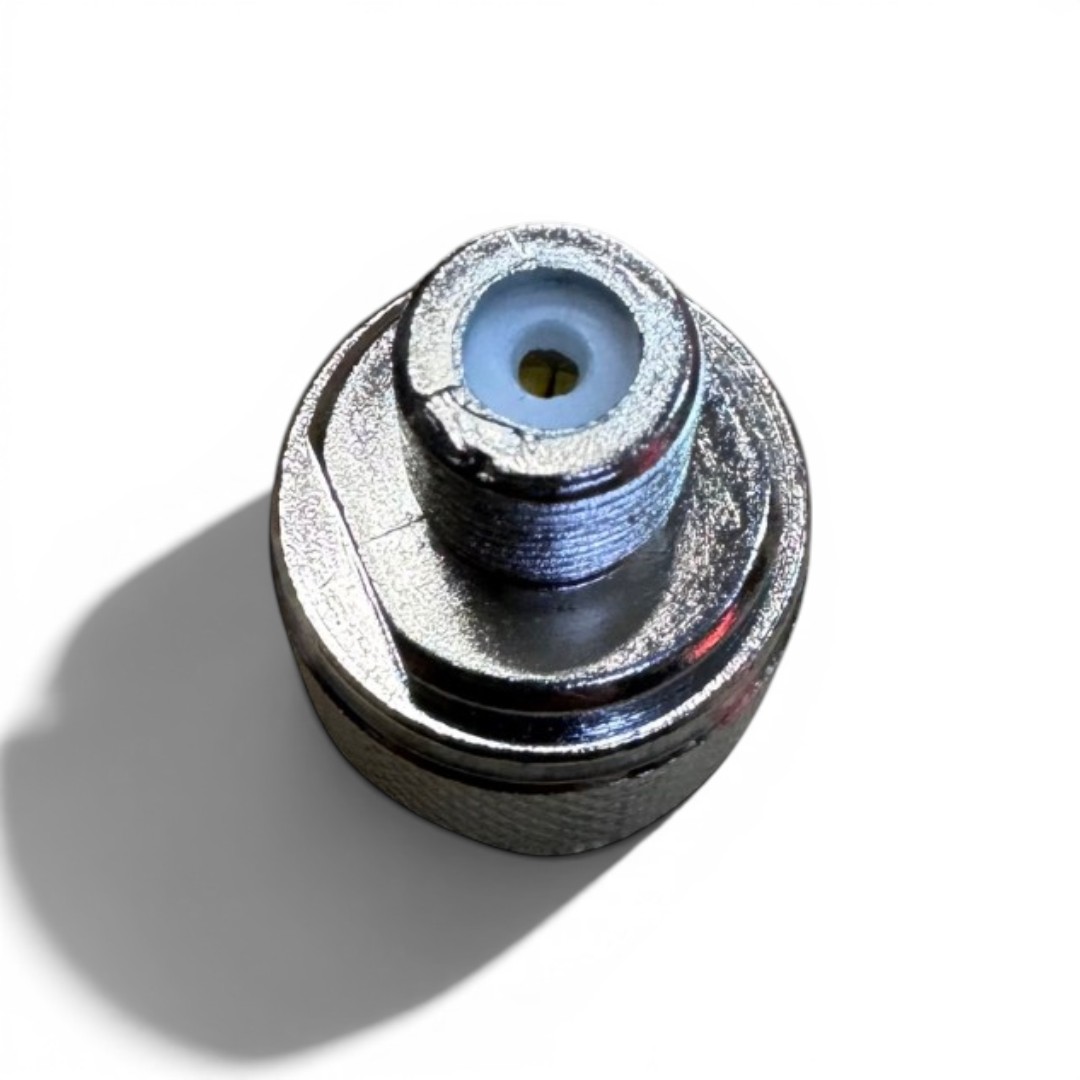

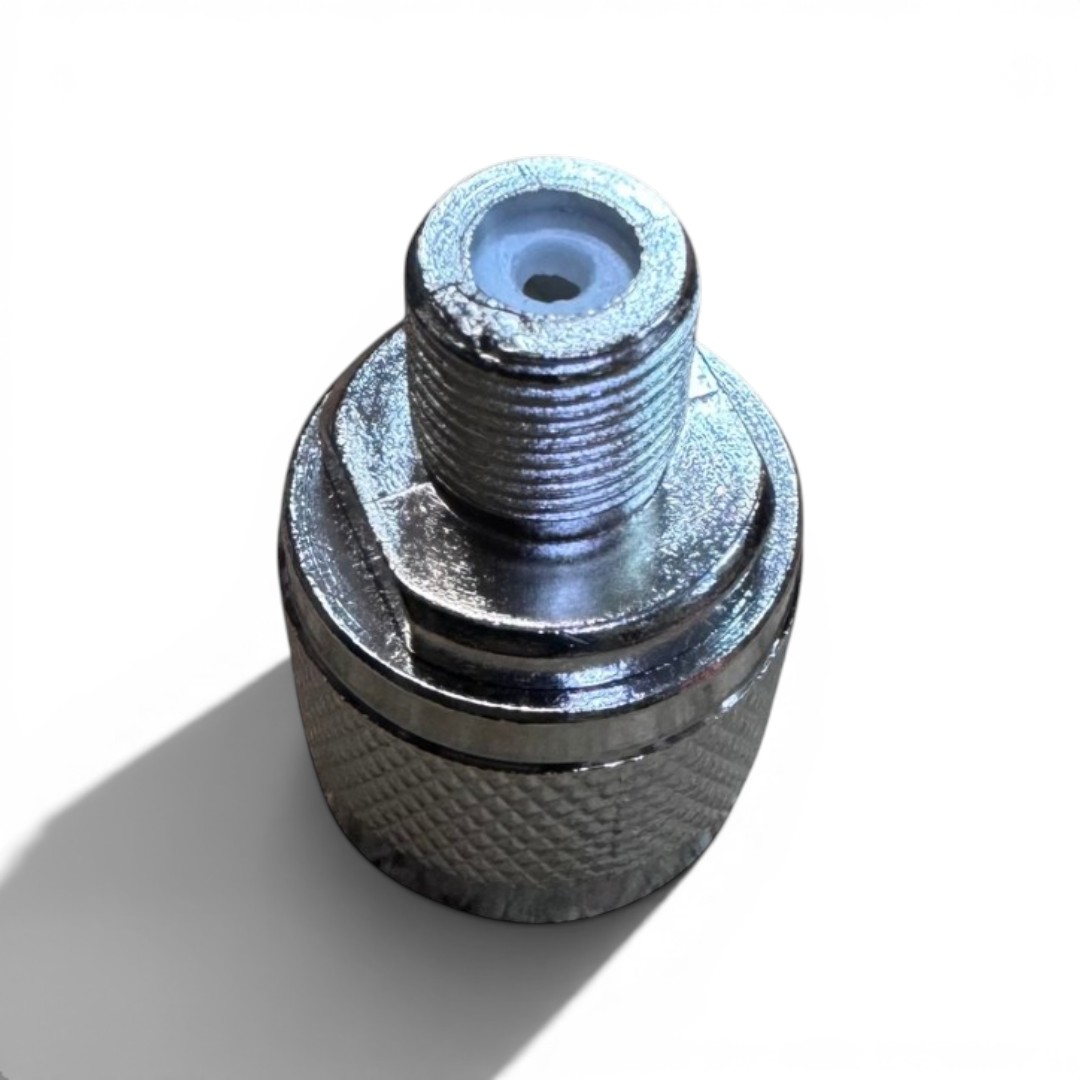

Огляд Конектор N-type (male)
Роз'єм N-type male – це класичний коаксіальний високочастотний інтерфейс стандарту Type-N, що використовується у системах зв’язку з робочим імпедансом 50 Ом. Даний N-male роз'єм встановлюється на кабель і забезпечує механічно міцне та електрично стабільне підключення до антен, базових станцій, Wi-Fi точок доступу, LTE/5G обладнання та радіосистем. Завдяки різьбовому з'єднанню штекер забезпечує герметичність та стійкість до вібрацій, що вкрай важливо для зовнішніх антенних систем. Штекер N-type широко використовується у телекомунікаціях, бездротових мережах, радіорелейних лініях, системах відеоспостереження, а також як N-type для 4G антени та 5G рішень.
Корпус виготовляється з латуні з нікелевим покриттям, центральний контакт – зі струмопровідного сплаву (часто з покриттям), діелектрик – PTFE (тефлон), що гарантує стабільність параметрів у широкому температурному діапазоні.
Основні технічні параметри
- Тип інтерфейсу: Type-N (male)
- Хвильовий опір: 50 Ом
- Різьба з'єднання: 5/8"-24 UNEF
- Робочий частотний діапазон: до 11 ГГц (стандартне виконання)
- Матеріал корпусу: латунь
- Покриття корпусу: нікель
- Матеріал центрального контакту: латунь / сплав міді
- Покриття контакту: нікель
- Діелектрик: PTFE (тефлон)
Особливості будови
- Зовнішня накатана гайка для зручного ручного закручування
- Внутрішня різьба в корпусі
- Центральний контакт штифтового типу
- Тефлоновий ізолятор білого кольору
- Різьбове з’єднання забезпечує щільну фіксацію без люфту
- Масивний корпус для мінімізації втрат і нагріву
Частотні характеристики
- Робочий діапазон: DC – 11 ГГц
- Оптимальний для діапазонів: 700–900 МГц (GSM / LTE); 1800–2100 МГц; 2400 МГц (Wi-Fi 2.4); 2600 МГц (LTE); 3500 МГц (5G)
- Зберігає стабільні параметри в широкому частотному спектрі без суттєвого зростання КСХН.
Електричні характеристики
- Номінальний імпеданс: 50 Ом
- Низький рівень відбиття сигналу (VSWR залежить від якості монтажу)
- Висока допустима потужність (залежить від частоти та кабелю)
- Мінімальні втрати на з'єднанні при правильному обжимі
- Висока механічна стабільність контакту
